良好的编程规范是一个 FPGA 工程师必备的素质
一、Verilog 编程规范
字数
1295 字
阅读时间
6 分钟
1.1 编程规范重要性

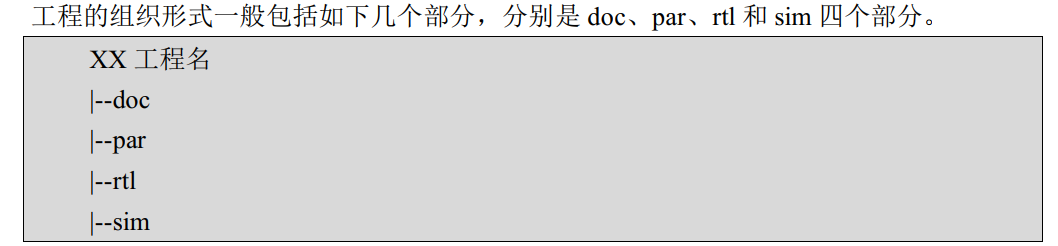

1.2 工程组织形式
- doc：工程相关的文档，包括datasheet（数据手册）、设计方案等
- par：主要存放工程文件和使用到的一些 IP 文件；
- rtl：主要存放工程的 rtl 代码，这是工程的核心，文件名与 module 名称应当一致，建议按照模块的层次分开存放；
- sim：主要存放工程的仿真代码， 复杂的工程里面，仿真也是不可或缺的部分， 可以极大减少调试的工作量。
1.3 文件头声明
verilog
//**********************************Copyright (c)******************************//
//原子哥在线教学平台： www.yuanzige.com
//技术支持： www.openedv.com/forum.php
//淘宝店铺： https://zhengdianyuanzi.tmall.com
//关注微信公众平台微信号： "正点原子"，免费获取 ZYNQ & FPGA & STM32 & LINUX 资料。//版权所有，盗版必究。
//Copyright(C) 正点原子 2018-2028|
//All rights reserved
//--------------------------------------------------------------------------------
// File name: led_twinkle
// Last modified Date: 2019/4/14 10:55:56
// Last Version: V1.0
// Descriptions: LED 灯闪烁
//---------------------------------------------------------------------------------
// Created by: 正点原子
// Created date: 2019/4/14 10:55:56
// Version: V1.0
// Descriptions: The original version
//
//---------------------------------------------------------------------------------
//*******************************************************************************//1.4 输入输出定义
verilog
module led(
input sys_clk , //系统时钟
input sys_rst_n , //系统复位，低电平有效
output reg [3:0] led //4 位 LED 灯
);- 一行只定义一个信号；
- 信号全部对齐；
- 同一组的信号放在一起
1.5 parameter 定义
verilog
//parameter define
parameter WIDTH = 25 ; //板载50M时钟=20ns，0.5s/20ns=25000000，需要25bit
parameter COUNT_MAX = 25_000_000; //位宽- module 中的 parameter 声明，不建议随处乱放；
- 将 parameter 定义放在紧跟着 module 的输入输出定义之后；
- parameter 等常量命名全部使用大写。
1.6 wire/reg 定义
verilog
//reg define
reg [WIDTH-1:0] counter ;
reg [1:0] led_ctrl_cnt;
//wire define
wire counter_en ;- 将 reg 与 wire 的定义放在紧跟着 parameter 之后；
- 建议具有相同功能的信号集中放在一起；
- 信号需要对齐， reg 和位宽需要空 2 格，位宽和信号名字至少空四格；
- 位宽使用降序描述， [6:0]；
- 时钟使用前缀 clk，复位使用后缀 rst；
- 不能使用 Verilog 关键字作为信号名字；
- 一行只定义一个信号。
1.7 信号命名
- 信号命名需要体现其意义，比如 fifo_wr 代表 FIFO 读写使能；
- 可以使用“ _ ”隔开信号，比如 sys_clk；
- 内部信号不要使用大写，也不要使用大小写混合，建议全部使用小写；
- 模块名字使用小写；
- 低电平有效的信号，使用_n 作为信号后缀；
- 异步信号，使用_a 作为信号后缀；
- 纯延迟打拍信号使用_dly 作为后缀。
1.8 always 块描述方式
verilog
//用于产生0.5秒使能信号的计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
if (sys_rst_n == 1'b0)
counter <= 1'b0;
else if (counter_en)
counter <= 1'b0;
else
counter <= counter + 1'b1;
end- if 需要空四格；
- 一个 always 需要配一个 begin 和 end；
- always 前面需要有注释；
- beign 建议和 always 放在同一行；
- 一个 always 和下一个 always 空一行即可，不要空多行；
- 时钟复位触发描述使用 posedge sys_clk 和 negedge sys_rst_n
- 一个 always 块只包含一个时钟和复位；
- 时序逻辑使用非阻塞赋值。
1.9 assign 块描述方式
verilog
//计数到最大值时产生高电平使能信号
assign counter_en = (counter == (COUNT_MAX - 1'b1)) ? 1'b1 : 1'b0;- assign 的逻辑不能太复杂，否则易读性不好；
- assign 前面需要有注释；
- 组合逻辑使用阻塞赋值。
1.10 空格和 TAB
由于不同的解释器对于 TAB 翻译不一致 所以建议不使用 TAB，全部使用空格。
1.11 注释
- 注释描述需要清晰、简洁；
- 注释描述不要废话，冗余；
- 注释描述需要使用“ //”；
- 注释描述需要对齐；
- 核心代码和信号定义之间需要增加注释。
1.12 模块例化
moudle 模块例化使用 u_xx 表示
verilog
//例化计时模块
time_count #(
.MAX_NUM (TIME_SHOW )
)u_time_count(
.clk (sys_clk ),
.rst_n (sys_rst_n ),
.flag (add_flag )
);
//例化数码管静态显示模块
seg_led_static u_seg_led_static (
.clk (sys_clk ),
.rst_n (sys_rst_n ),
.add_flag (add_flag ),
.sel (sel ),
.seg_led (seg_led )
);1.13 其他注意事项
- 代码写的越简单越好， 方便他人阅读和理解；
- 不使用 repeat 等循环语句；
- RTL 级别代码里面不使用 initial 语句，仿真代码除外；
- 避免产生 Latch 锁存器， 比如组合逻辑里面的 if 不带 else 分支、 case 缺少 default 语句；
- 避免使用太复杂和少见的语法，可能造成语法综合器优化力度较低。
