概述
Serial RapidIO（SRIO） 特指 RapidIO 标准的串行物理层实现。

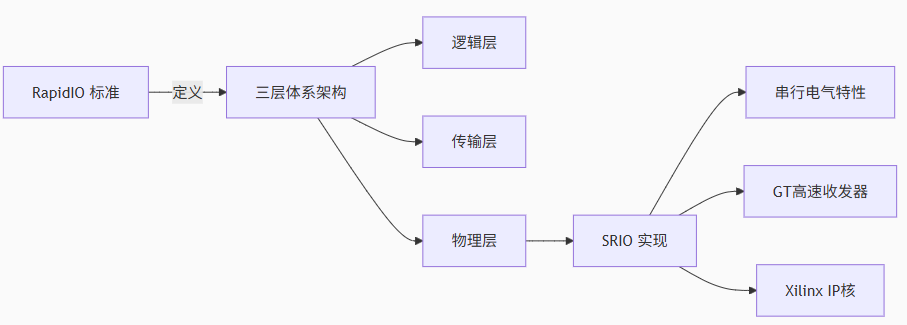

RapidIO 标准定义为三层： 1. 逻辑层：定义总体协议和包格式，包含设备发起和完成事务的必要信息。 2. 传输层：提供包传输的路由信息，对顶层不可见。 3. 物理层：描述设备级接口细节（包传输机制、流控、电气特性、低级错误管理）。
逻辑层（LOG）

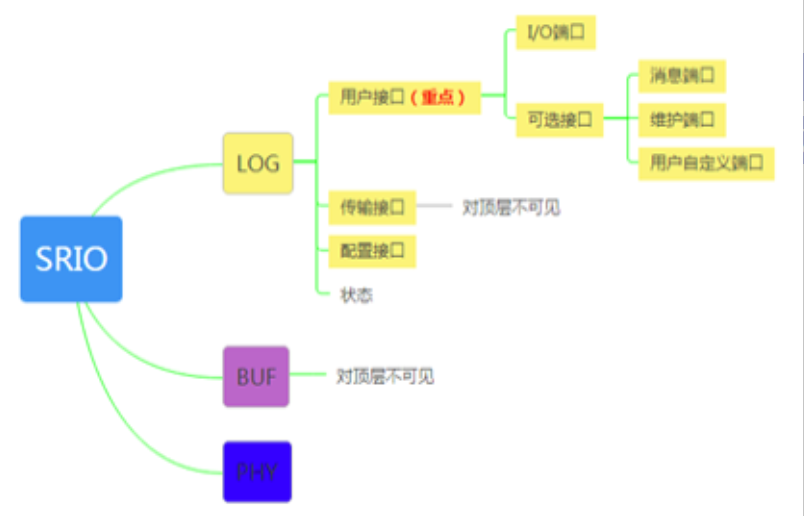

逻辑层划分为以下模块控制并解析数据包，提供三类接口： 1. 用户接口（User Interface） 2. 传输接口（Transport Interface）（相当于缓存 Buffer，对顶层不可见） 3. 配置接口（Configuration Fabric Interface）（用于读写本地配置空间及逻辑/传输层寄存器）

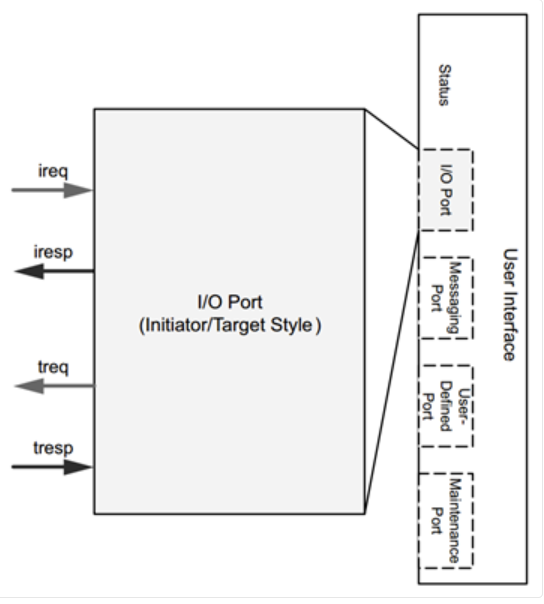

用户接口（重点关注）

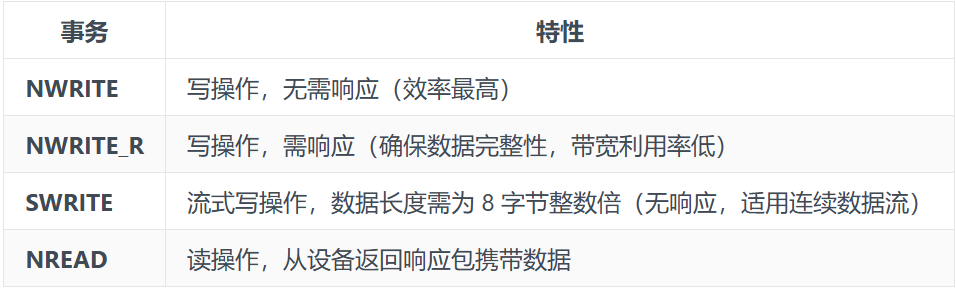

包含 I/O 端口集 和三个可选端口： 1. I/O 端口集： - 支持事务：NWRITEs、NWRITE_Rs、SWRITEs、NREADs、RESPONSEs（不含维护事务响应）、门铃事务。 - 消息事务（取决于配置是否分离 I/O 与 Message 端口）。 2. 消息端口：专用于消息事务。 3. 维护端口：专用于维护事务。 4. 用户自定义端口：支持自定义类型（未使能时丢弃包）

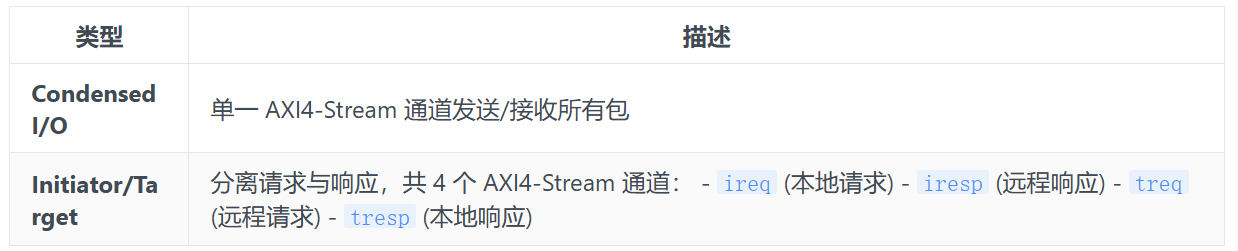

I/O 端口类型
顶层信号映射

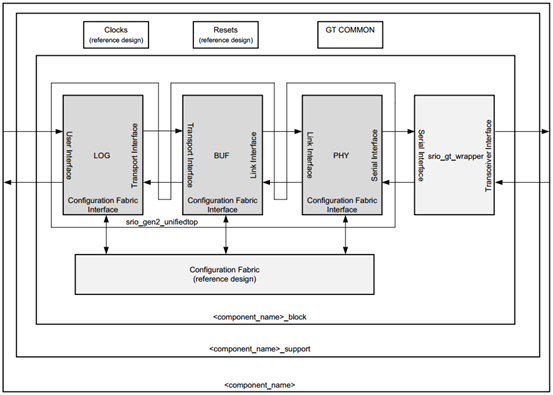

物理层（PHY）
功能： 1. 处理链路训练（Link Training）、初始化、协议 2. 插入 CRC 与应答标识符 3. 连接高速串行收发器（外部例化模块）
接口： 1. 2 个 AXI4-Stream 通道连接传输层 2. 1 个 AXI4-Lite 接口连接配置层 3. 1 个串行接口连接收发器（FPGA 使用 GT 接口实现）

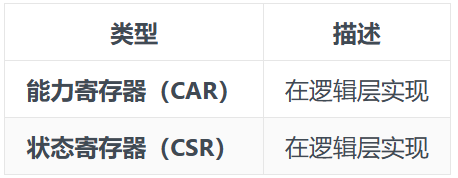

寄存器空间
HELLO 包格式

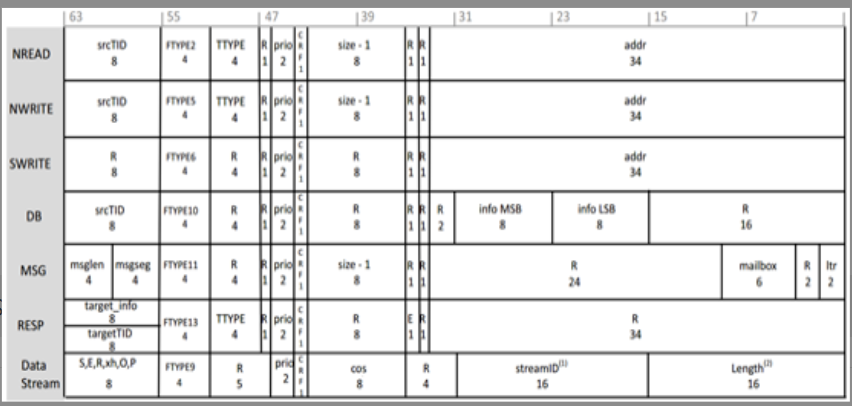

标准化包头域，包头与数据分离传输：
- Size 域：值 = 传输字节总数 - 1（有效范围 0~255 → 实际传输 1~256 字节）
- 限制：必须与 RapidIO 包中的 size/address/wdptr 域匹配，IP 核不会修正非法值。
SRIO 事务类型及关系
1. 直接 I/O（DMA）事务

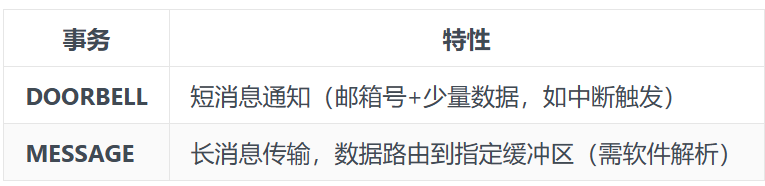

2. 消息传递事务

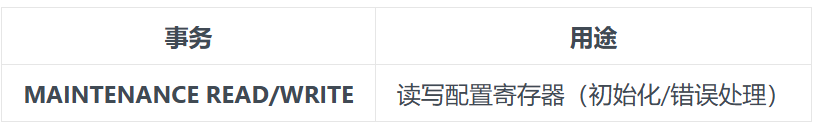

3. 维护事务

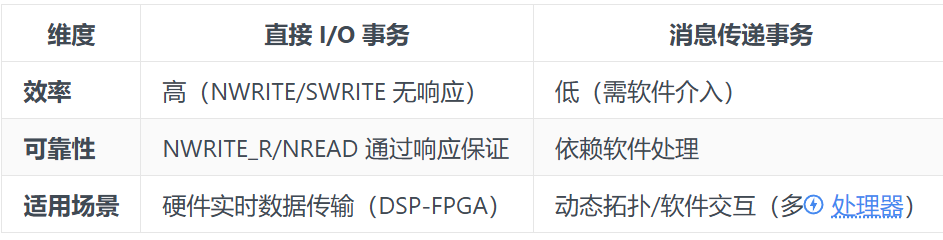

事务对比
