管脚分配时遇到地址线被优化 因为地址线在代码中未作逻辑运算，仅仅是打一拍以后透传 所以测试过程中需要在代码中加一点对地址线的逻辑 防止地址线被优化掉
加ila

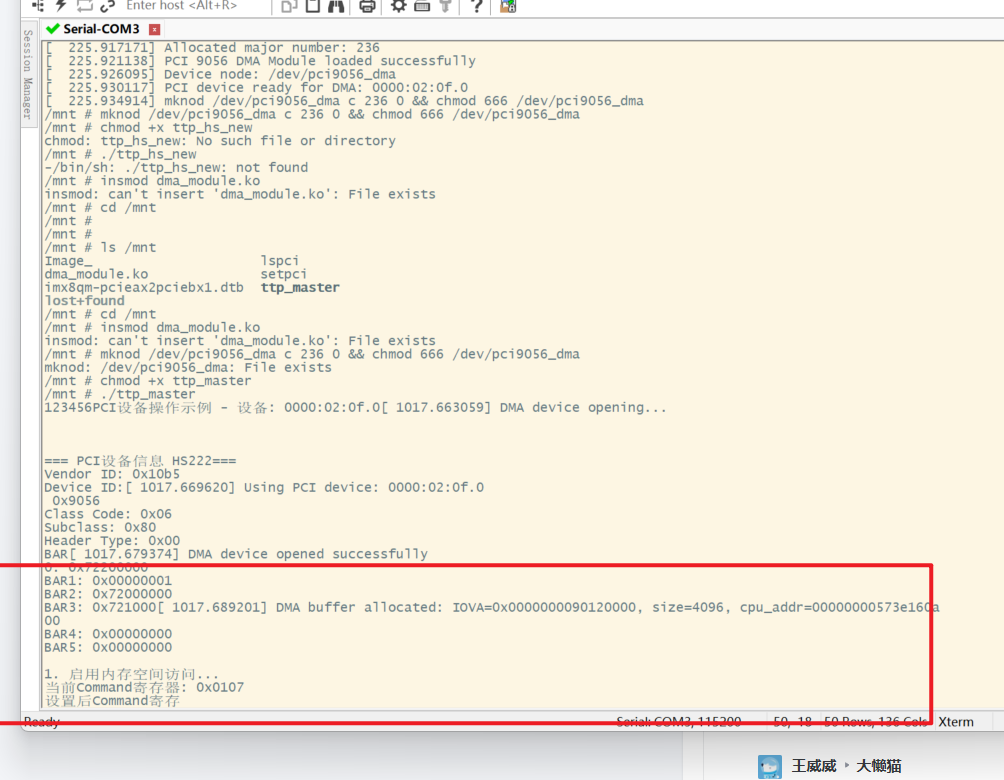

程序死了以后，ila没抓到任何东西
可能的原因，一一排查： 1、准备好有效的LHOLD 信号：FPGA内部逻辑将LHOLD拉高，否则PCI芯片会一直等待
硬件及FPGA逻辑部分：确保FPGA的“肢体”动作配合正确。
确认
LHOLD信号状态：在ILA的硬件调试界面中，专门抓一下LHOLD信号，确认它在系统上电后是否被FPGA正常拉高。编写最简逻辑：把你的PLXB模块替换成一个极其简单的逻辑，其唯一功能就是拉高
LHOLD，并对任何来自PCI9056的访问都立即返回ready信号。这样就能独立验证，是复杂的PLXB逻辑破坏了时序，还是板级或PCI9056配置本身有问题。
