20260601 进行读操作，上板测试ttp，读取0x35看是否能读到ID号 创建一个上电100s以后自动驱动0x35地址的工程

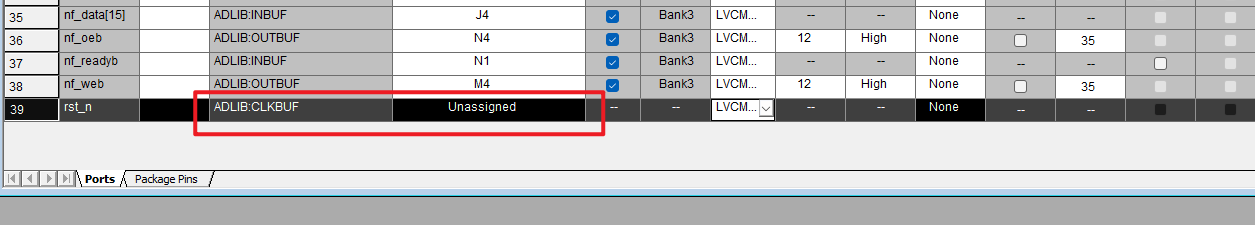

引脚分配过程中遇到问题 引脚约束的时候，rst_n是ADLIB：CLKBUF，约束不到N7上面
原因和解决方法： 软件认为rst_n信号需要连接到设计中的大量寄存器。意味着它需要驱动数量巨大的负载，即“高扇出”。 Global Network的驱动能力很强，信号延迟和便宜较小，为了处理rst_n的高扇出的问题，工具会自动将rst_n提升到全局网络。 解决办法，在代码中加入备注，可修改为普通布线
verilog
input rst_n /* synthesis syn_noclockbuf = 1 */;普通布局布线可引脚分配为N7
上板测试，启动程序100s以后读ttp芯片 时序问题很大，且读出来的数据0xFEFF，不是期望数据0x0003
修改代码继续测试：

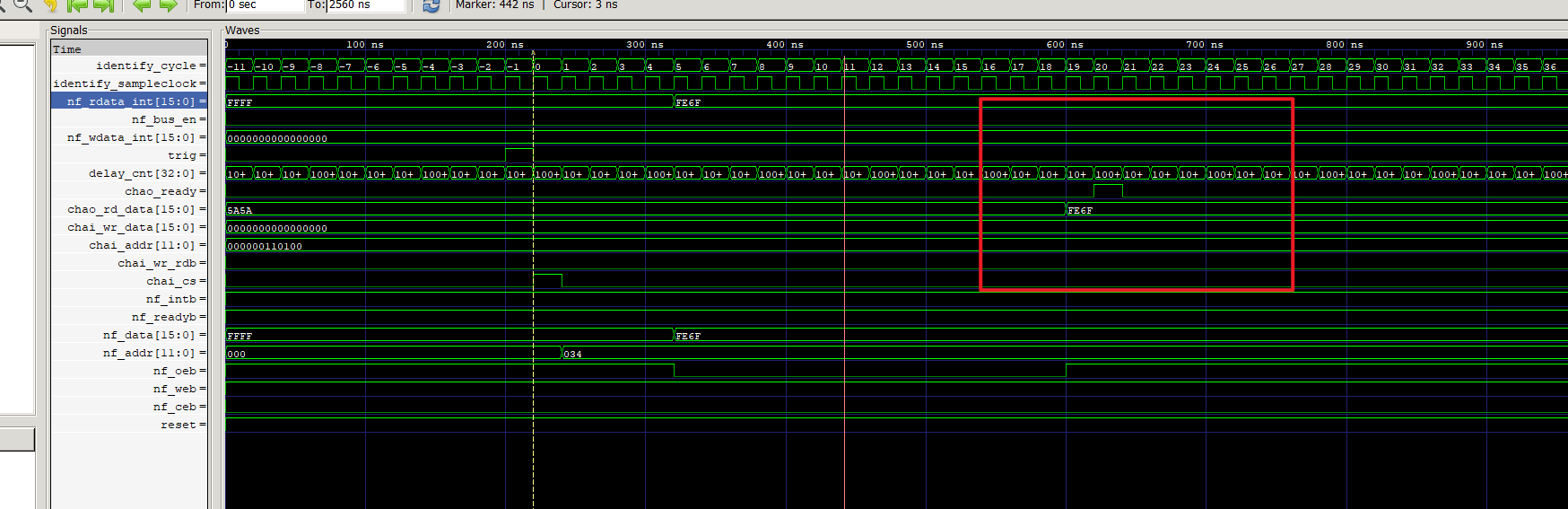

034地址抓到FE6F，预期应该是0x0003

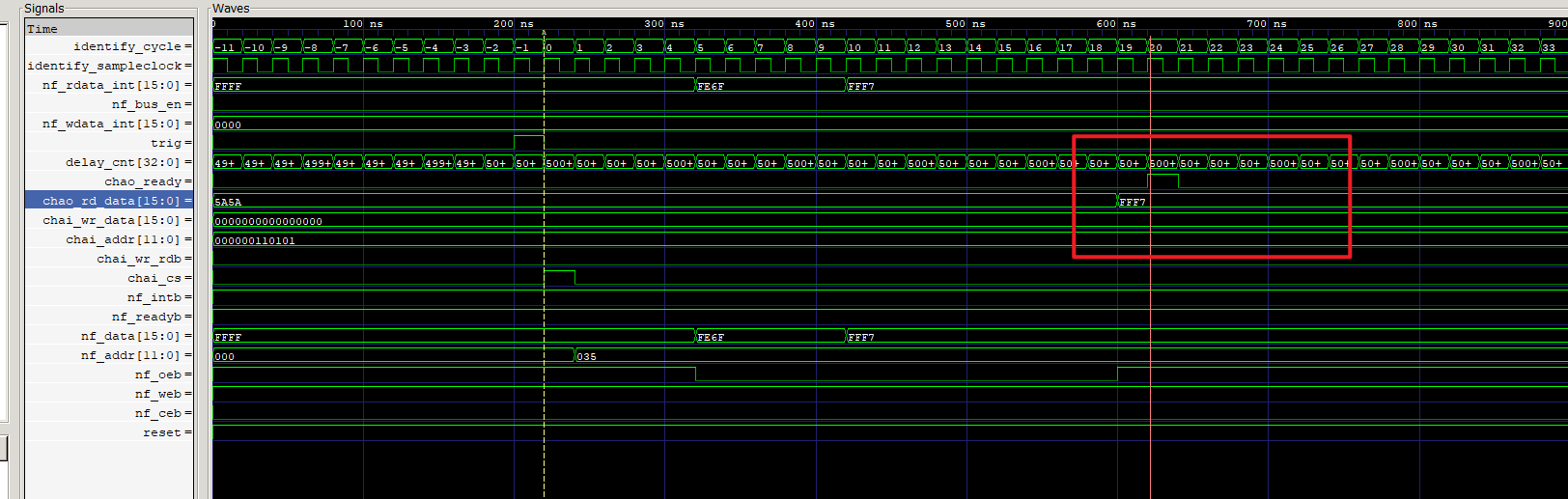

035地址抓到FFF7，预期应该是0x0205 这两个地址读到的数据不符合预期

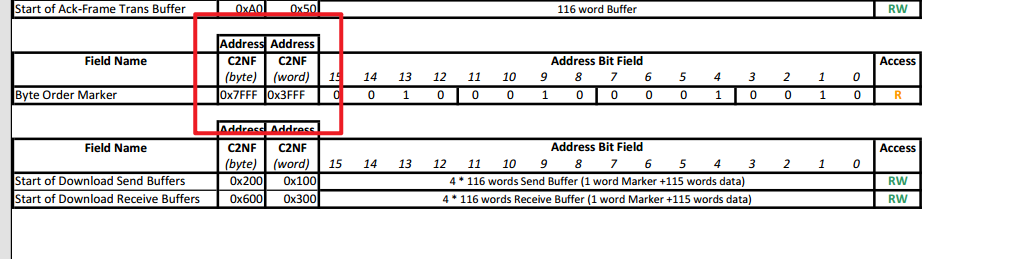

上图的地址不符合12位地址线，无法读到0x3FFFF
目前问题： 一、读034、035抓到的数不符合预期 二、0x3FFF读不了，地址线超过12位
