DDR在PS部分 PL想对DDR访问需要AXI接口

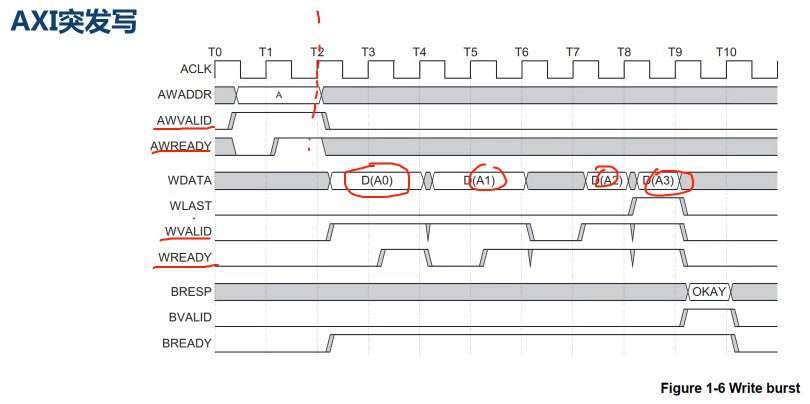

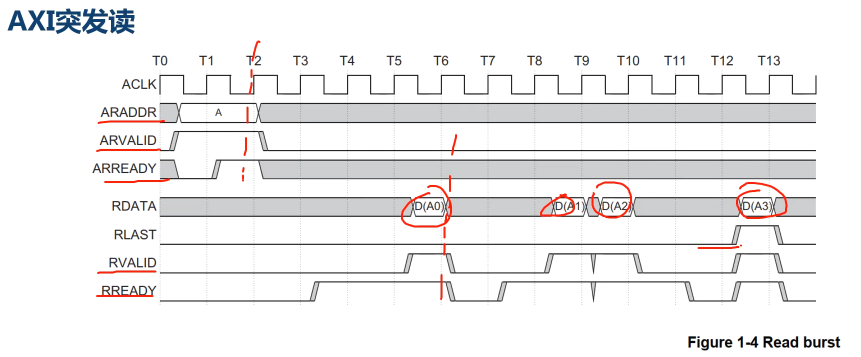

AXI接口时序

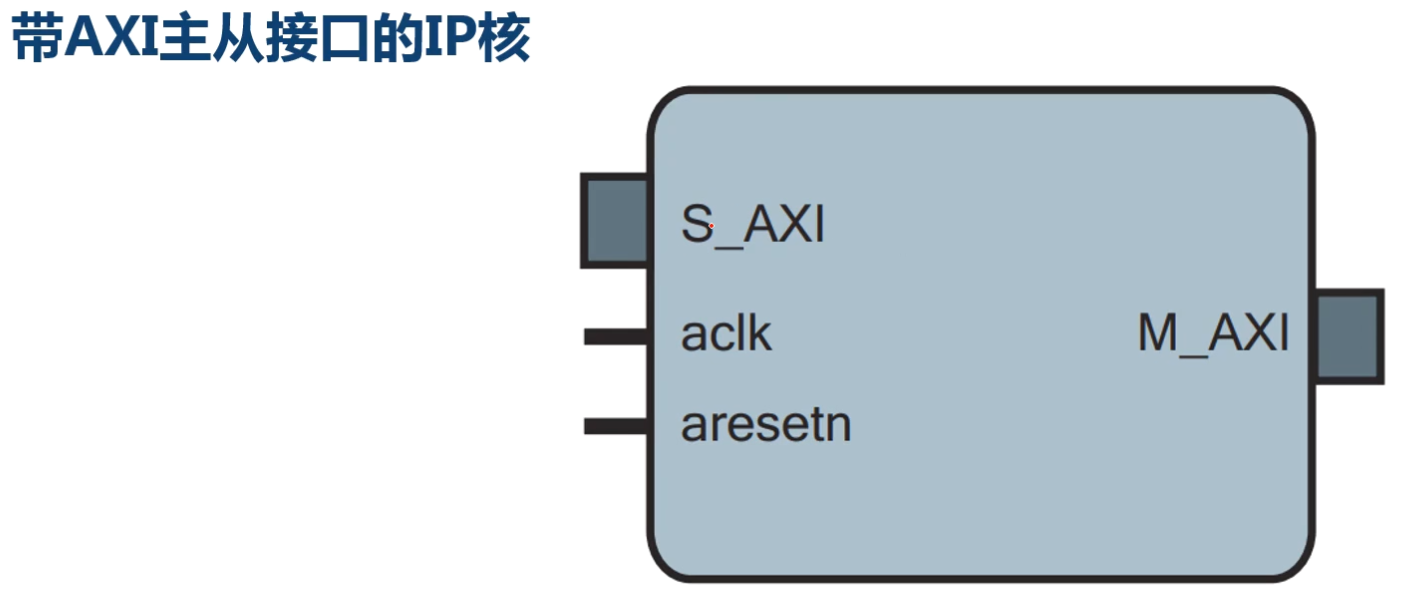

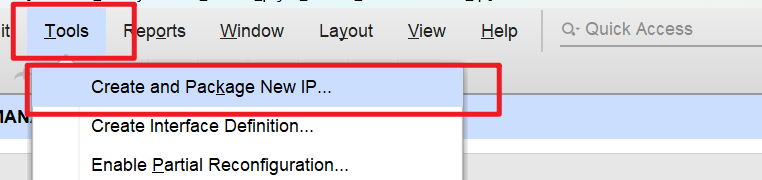

创建一个带AXI接口的IP核 打开IP核管理
在ip管理工程中创建新ip

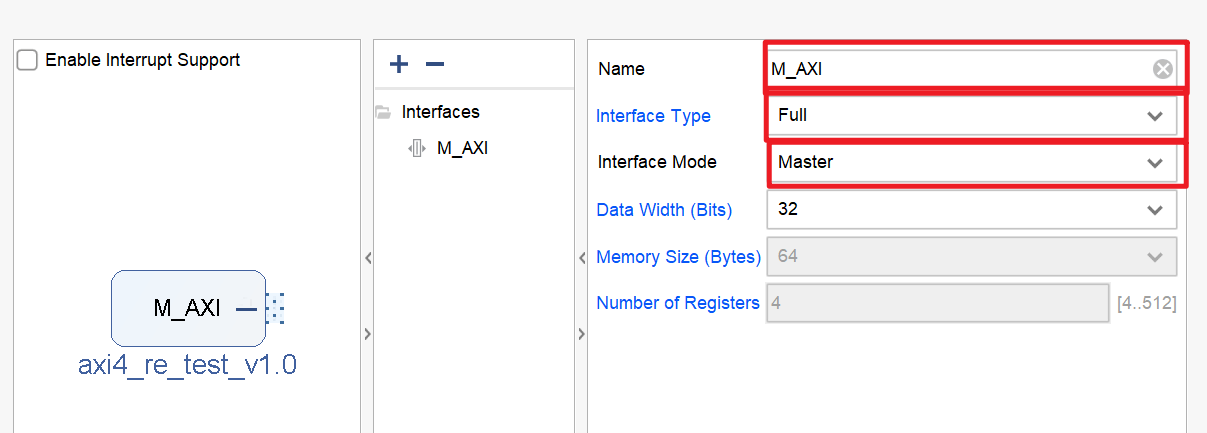

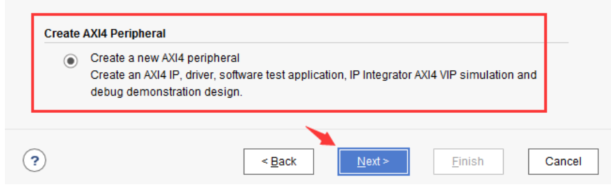

创建带AXI4接口的ip核

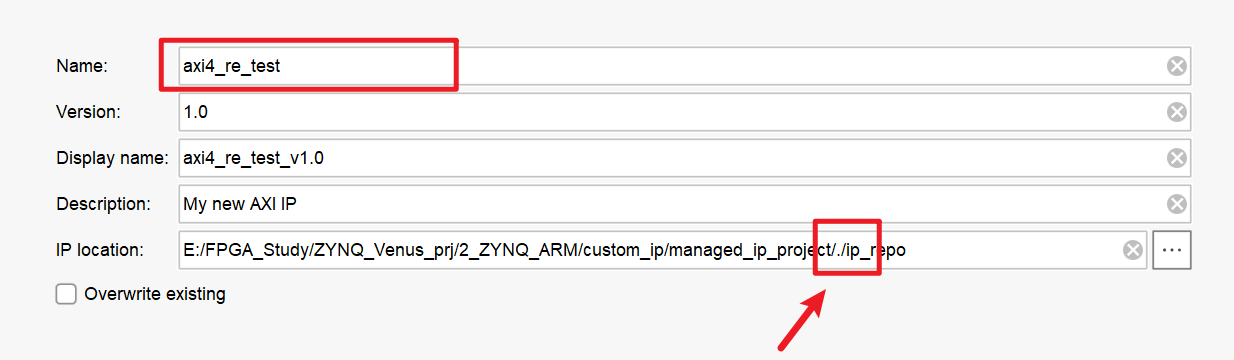

路径修改为当前工程路径下的“ ip_repo”文件夹
全功能AXI

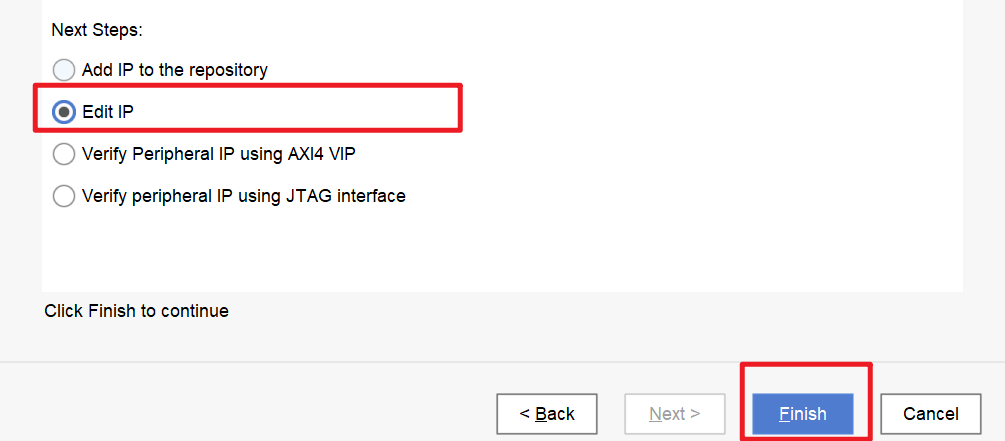

编辑ip

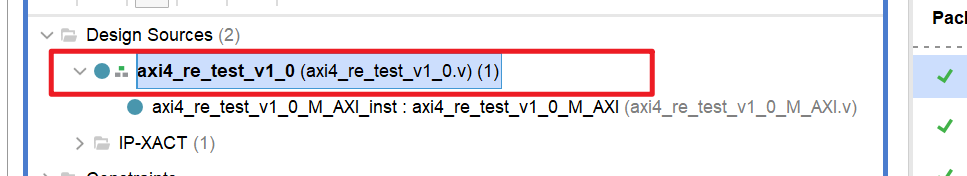

生成AXI例化模块和AXI时序模块

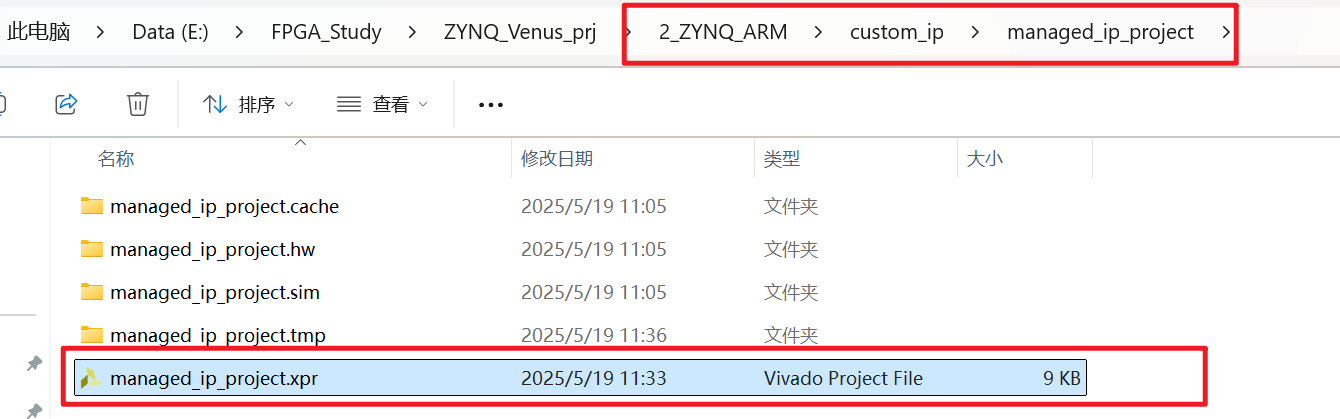

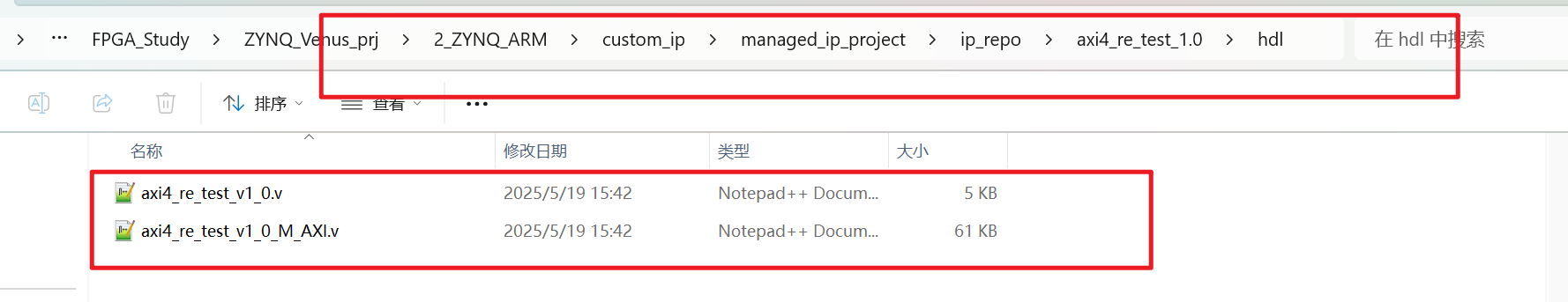

ip工程路径如下
自动生成的AXI4 ip核大致功能： 根据外部输入按键，当检测到外部信号上升沿的时候，开始对DDR3的内存进行读写 读写的范围时4096个地址的字节 先写，再读，读完后进行比较。 若读写正确，error信号为低电平。若读写错误，error信号拉高
代码分析：

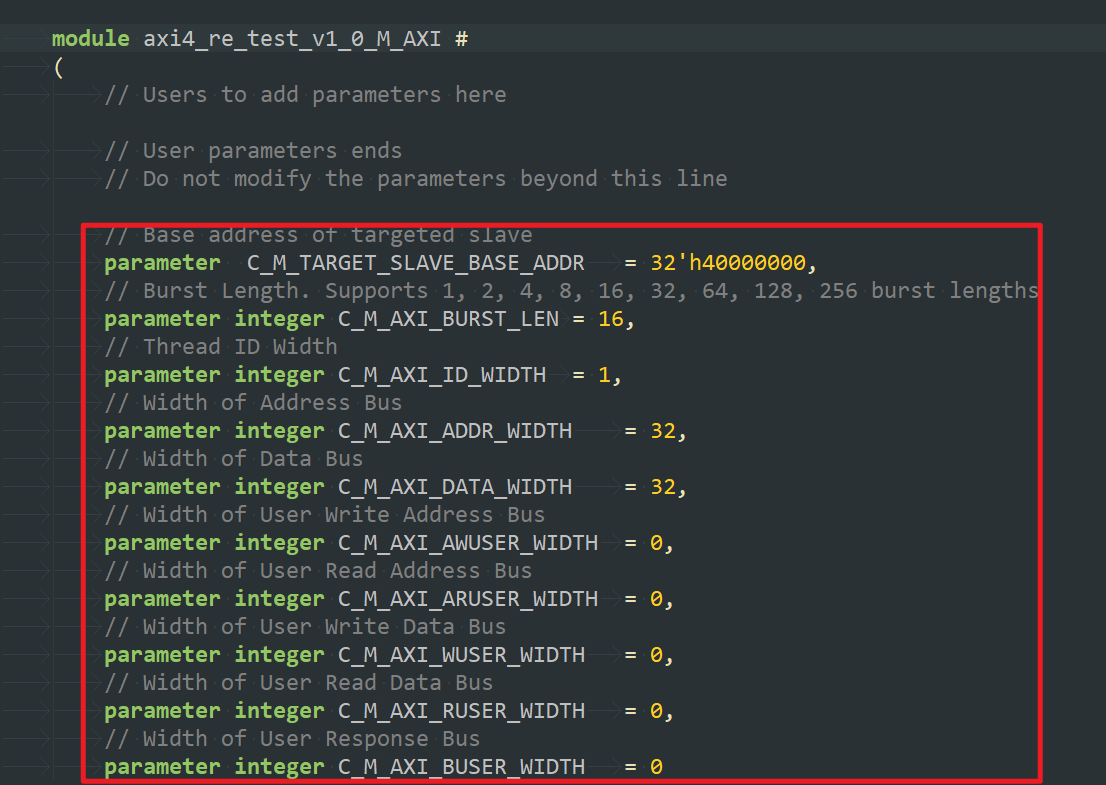

- 参数
- 用户接口信号（主要是AXI4的接口）

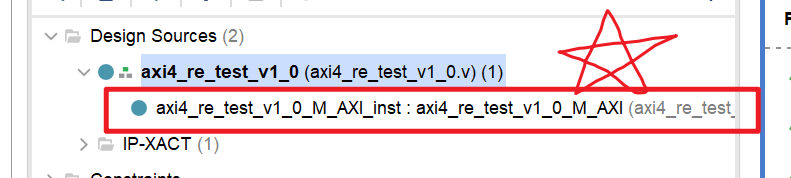

- 例化AXI时序模块（AXI的时序在此模块中实现）

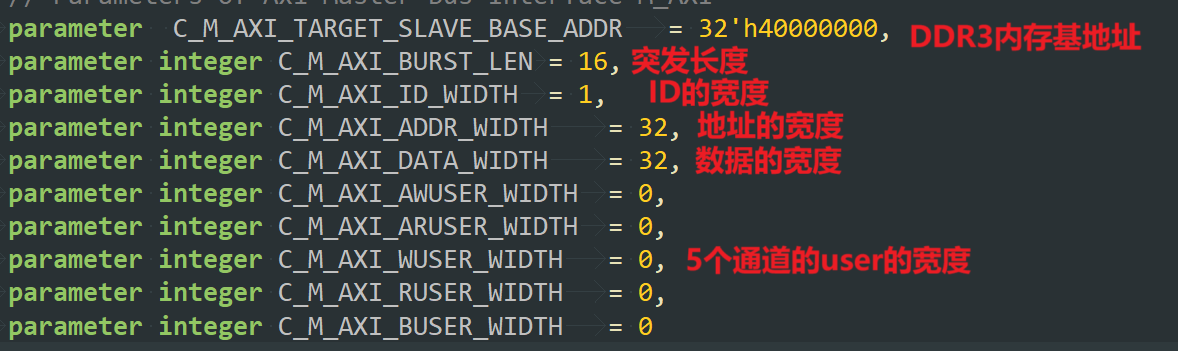

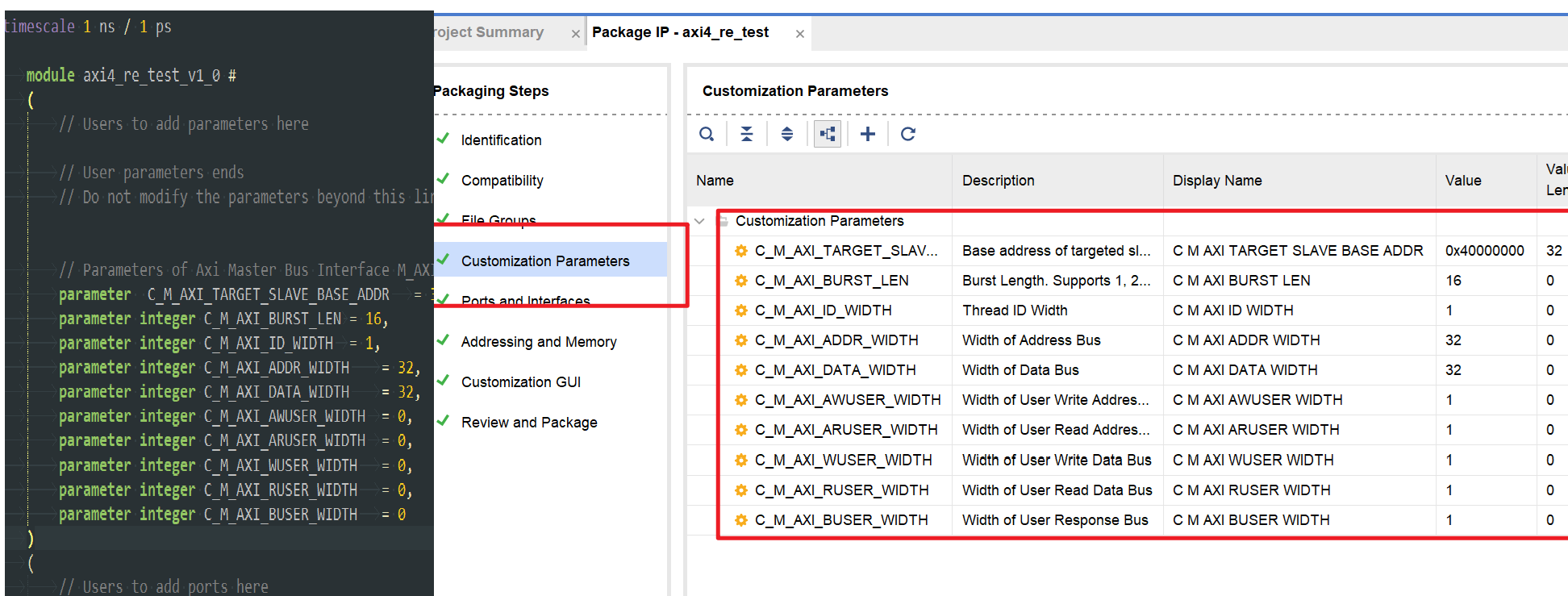

参数可以在功能模块中修改默认值

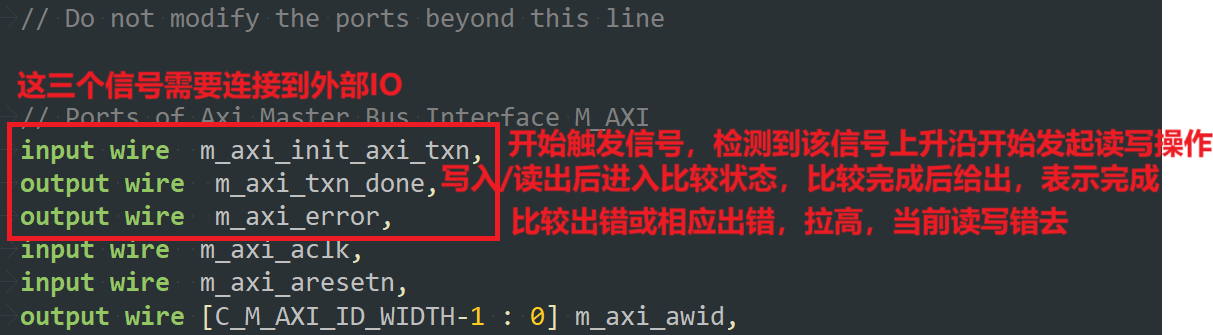

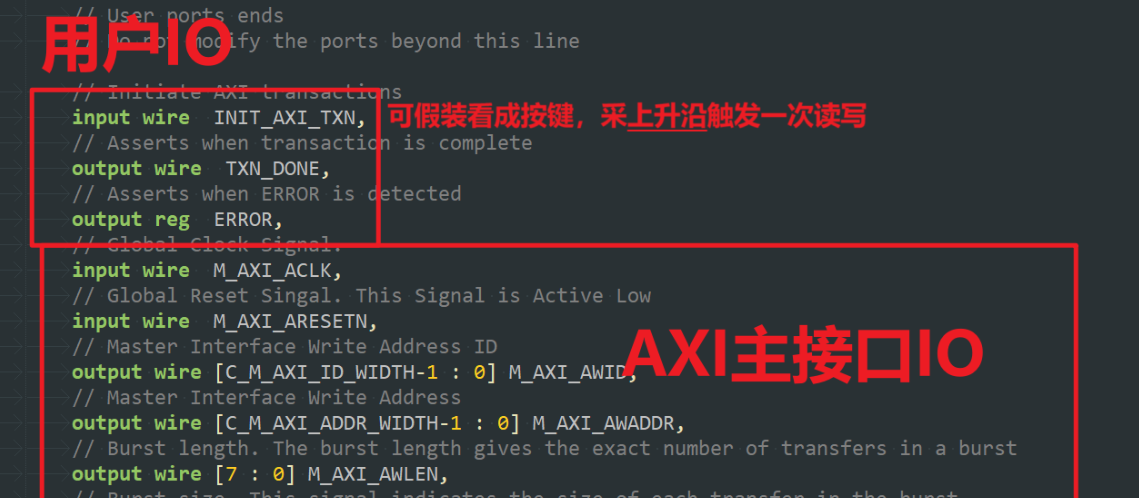

端口信号

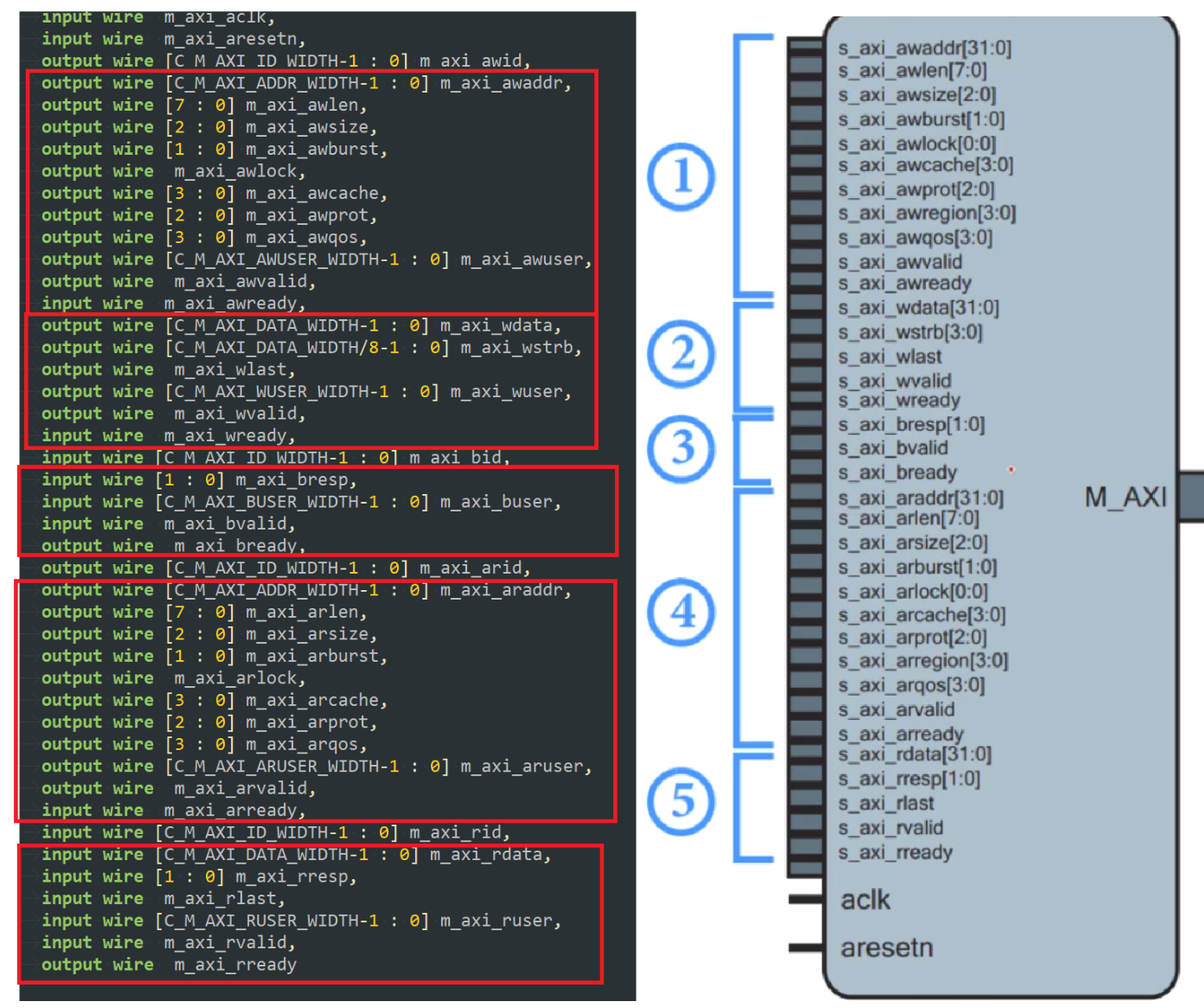

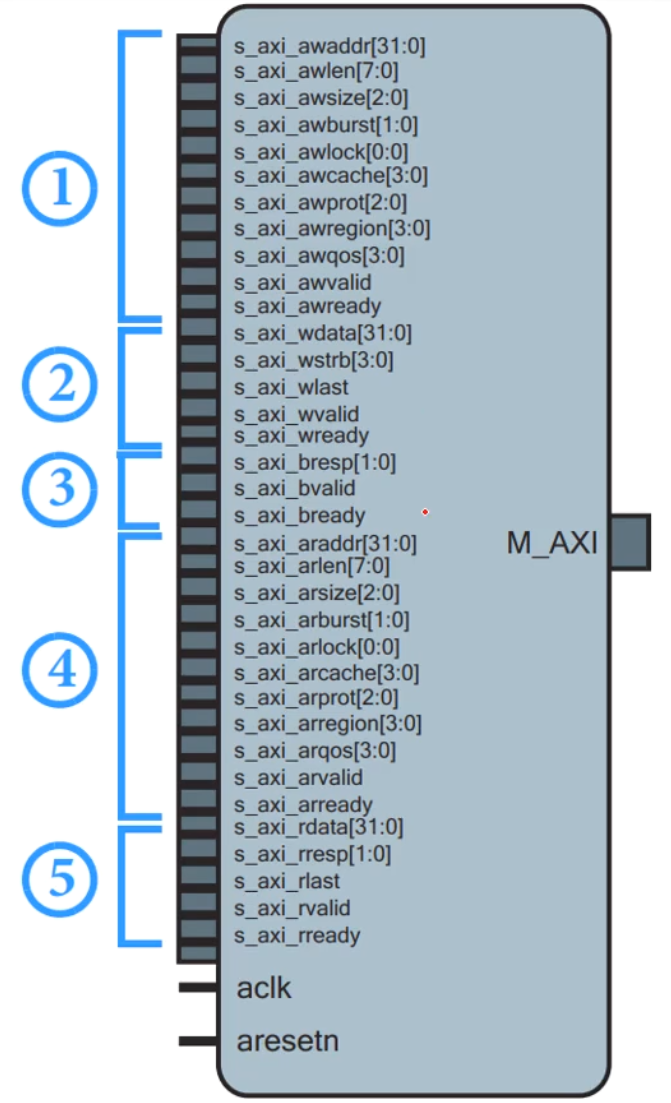

后面的端口信号都是AXI4的接口信号
例化主接口时序核心代码
参数传递（顶层模块参数传递）

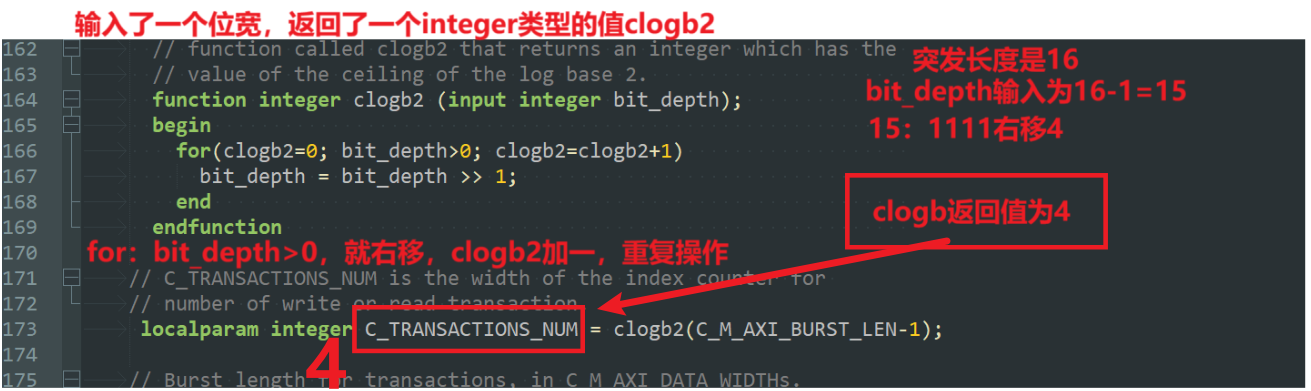

函数：计算输入的值的位宽。位宽是4

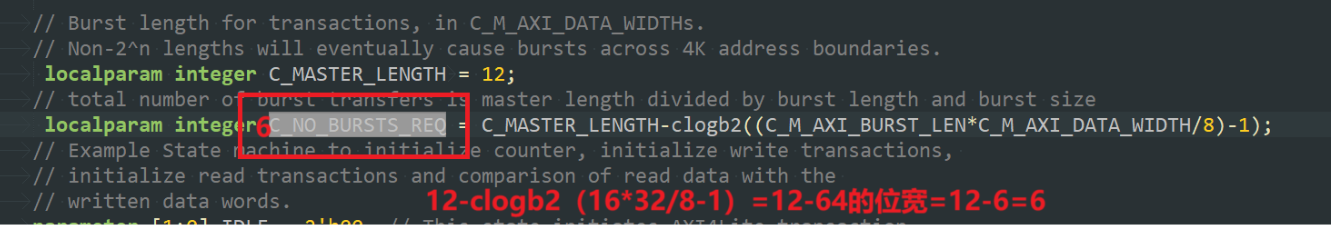

计算突发请求的位宽

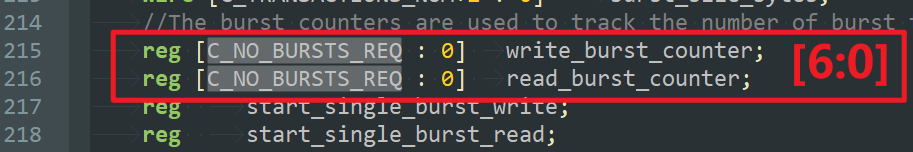

该参数用在写突发的计数 和 读突发的计数。作为位宽

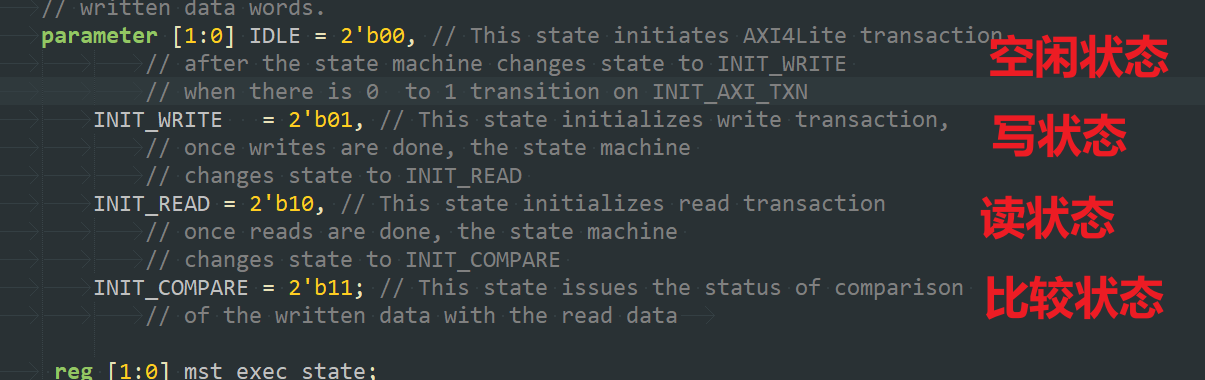

状态机参数
写状态要写4k，读也读4k

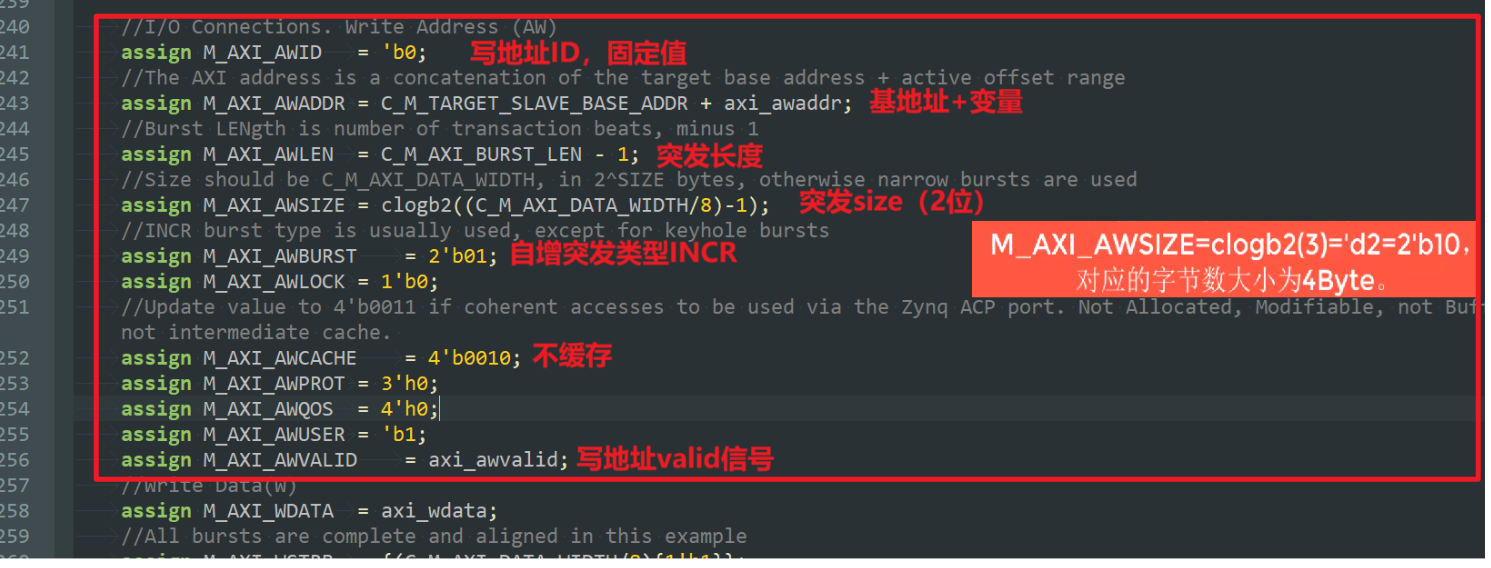

写地址通道

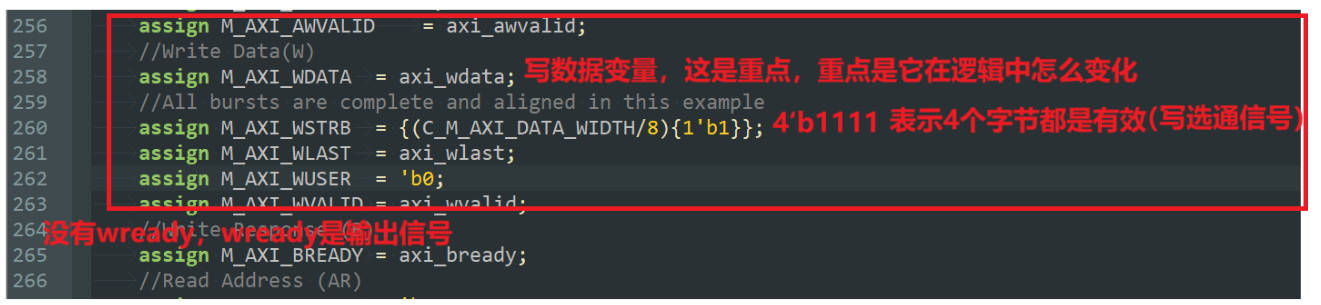

写数据通道

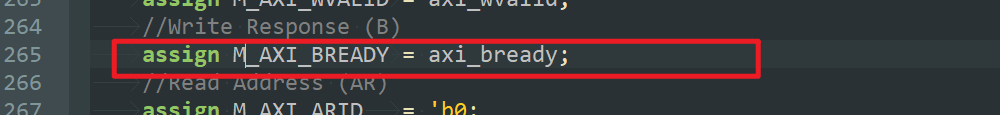

写响应通道：从机返回给主机，主机只有bready信号

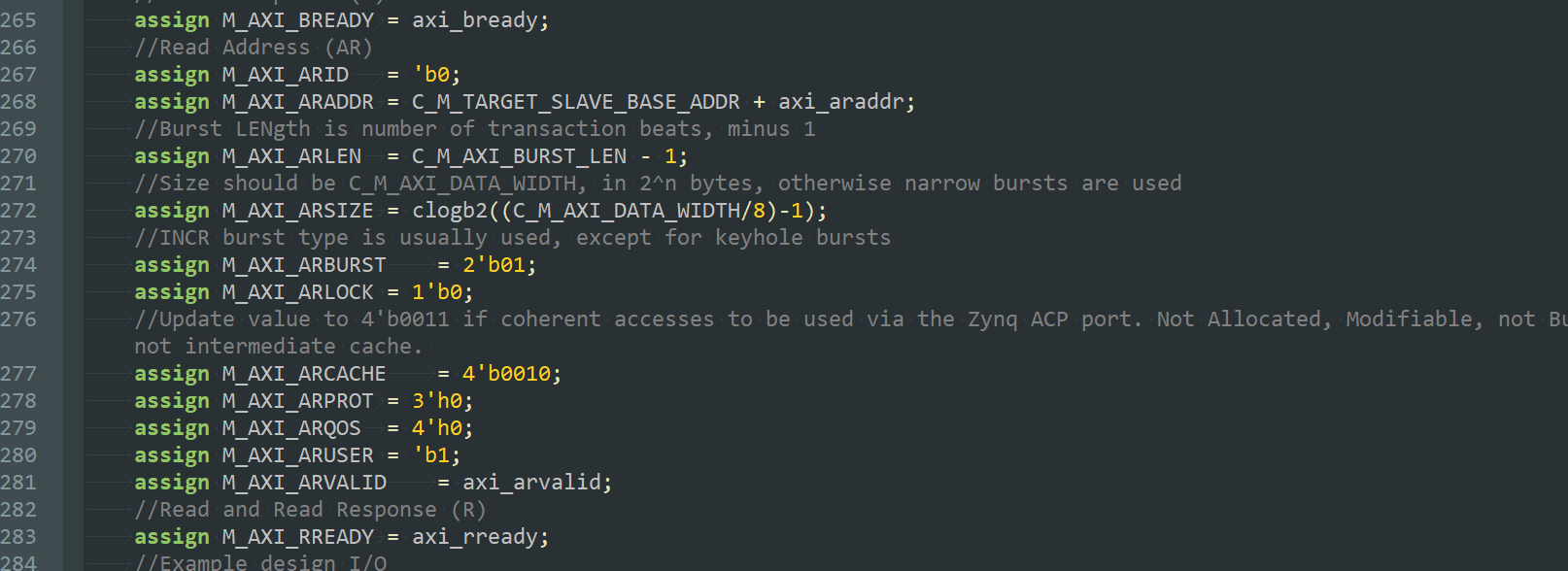

读地址通道
读数据通道

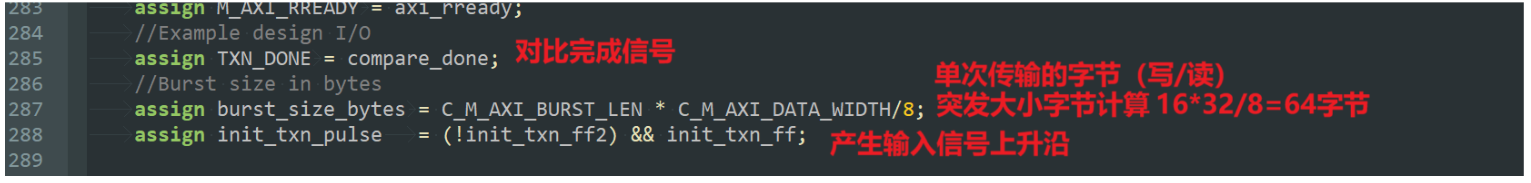

其余信号
==AXI信号看着很多，其实需要关注的信号很少 操作时关注data或valie等影响时序的数值就行==

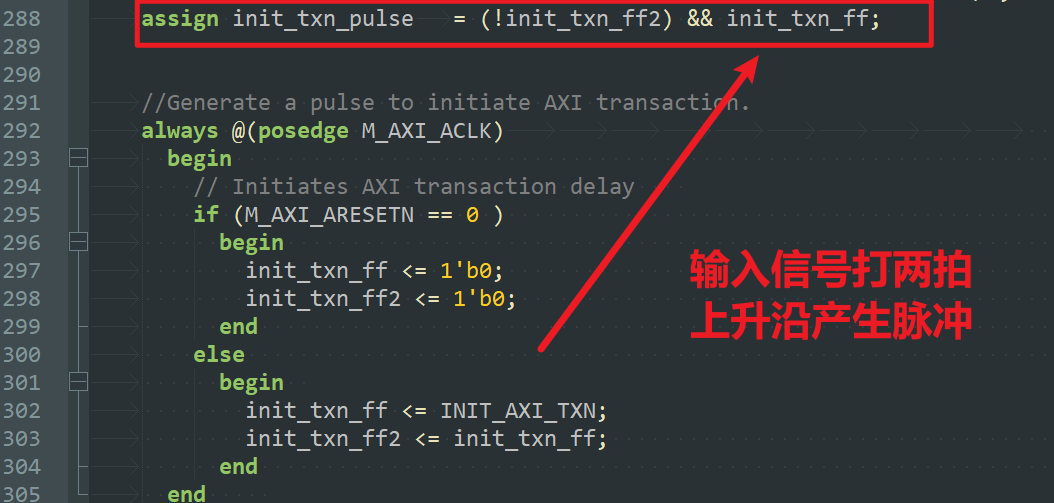

输入信号打拍

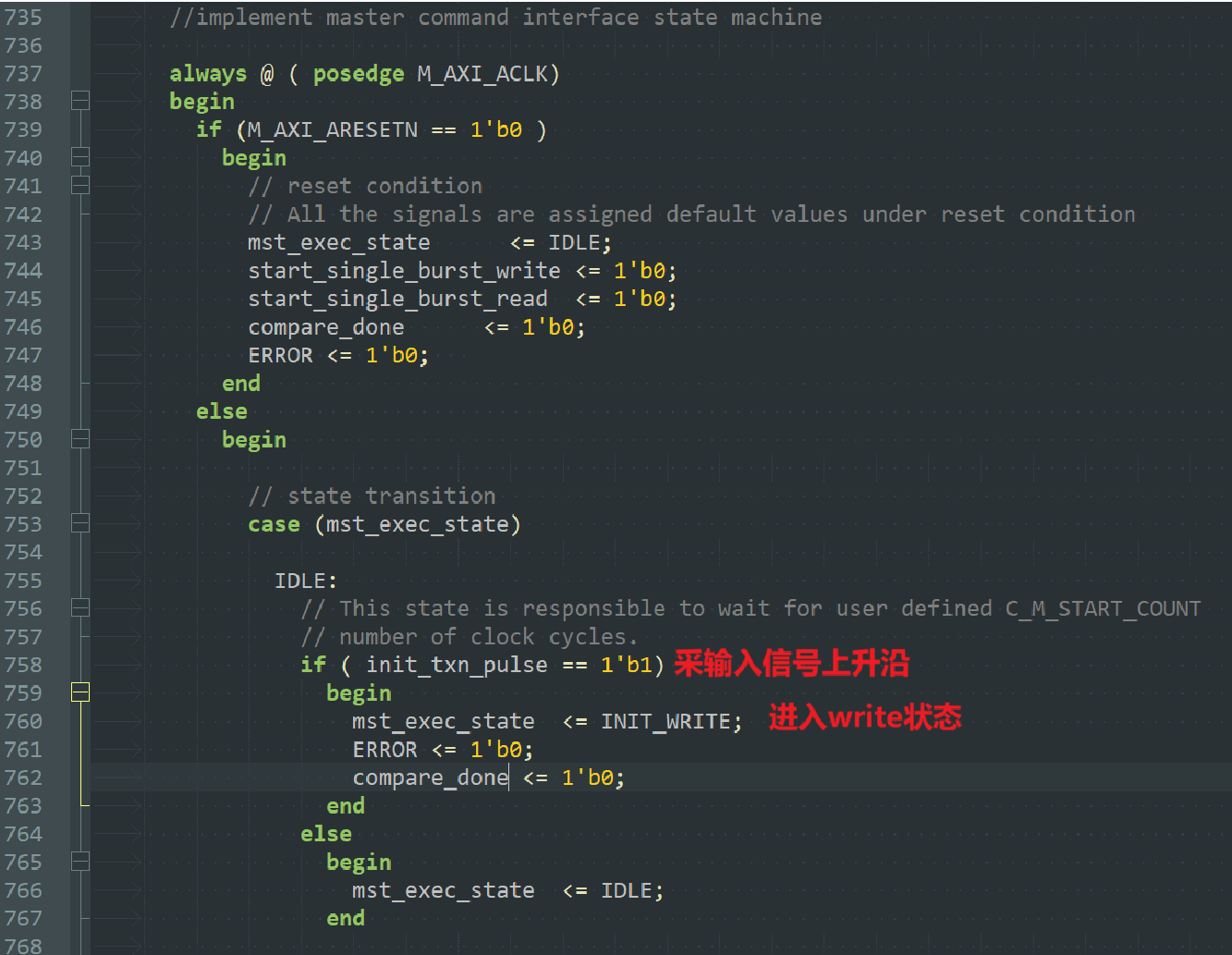

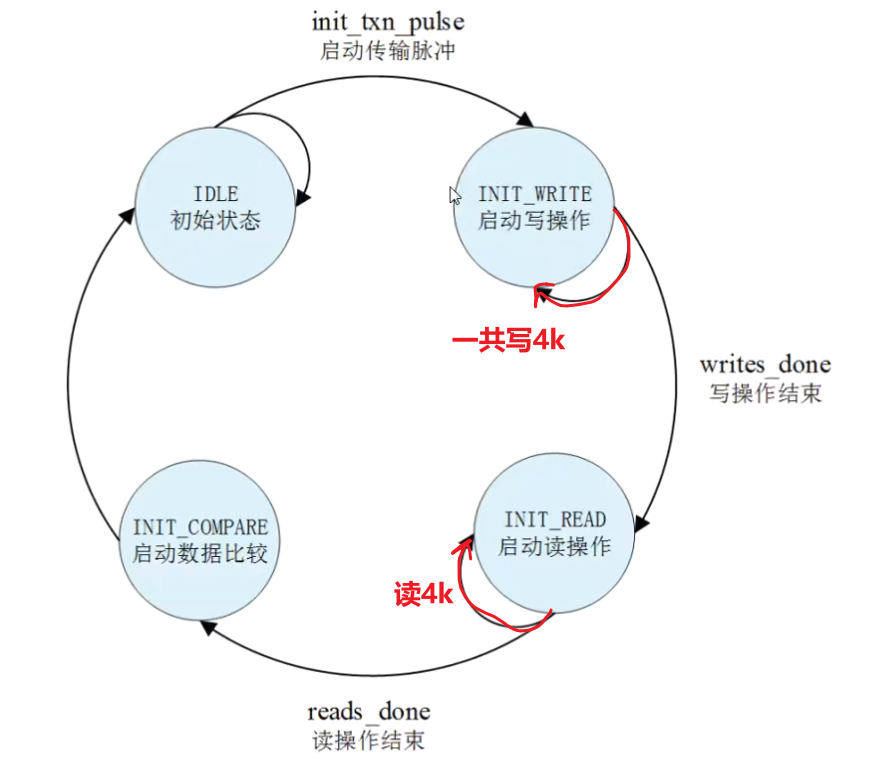

==AXI4状态机分析：==
看完状态机在回来看握手机制的时序代码

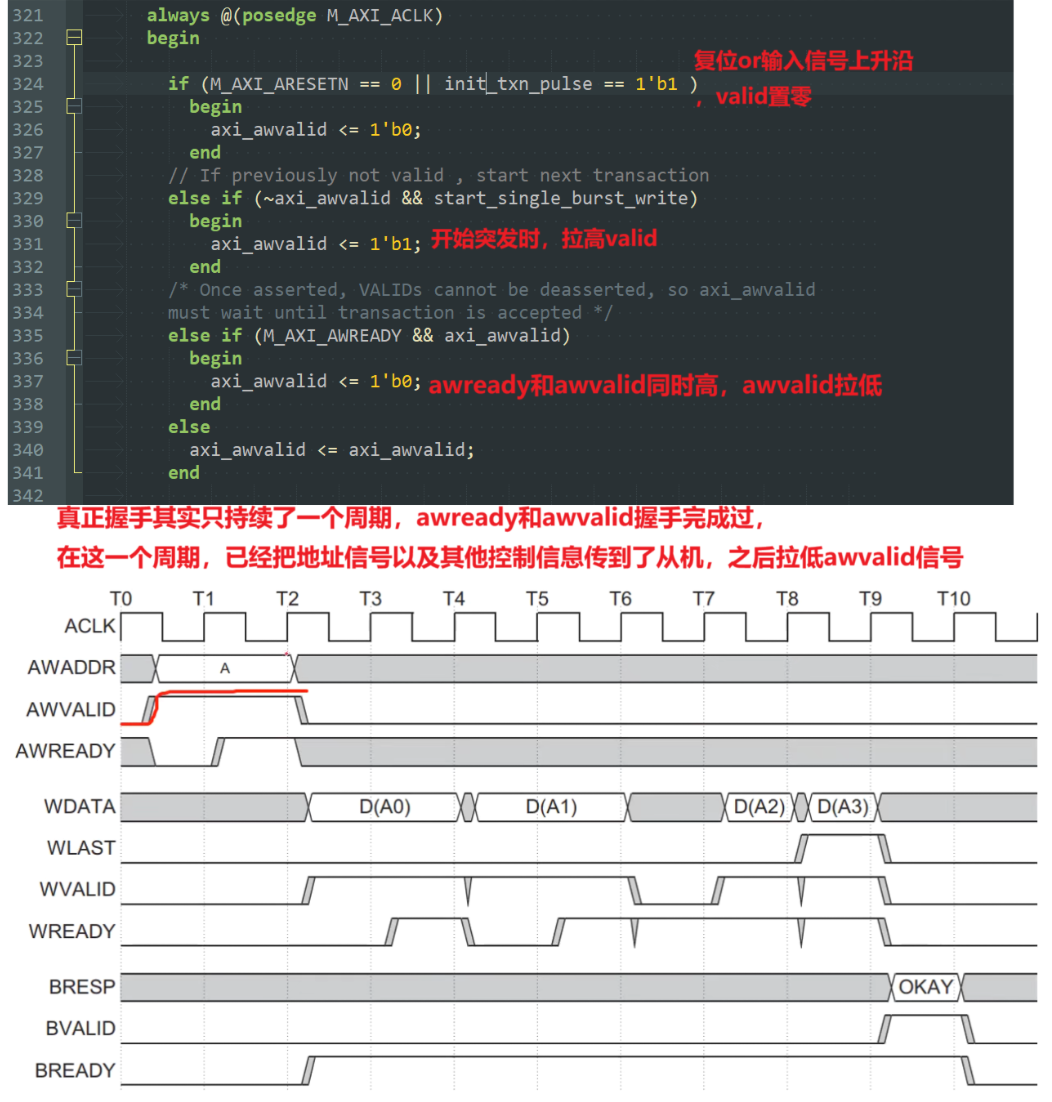

对==写地址==通道的valid信号进行赋值

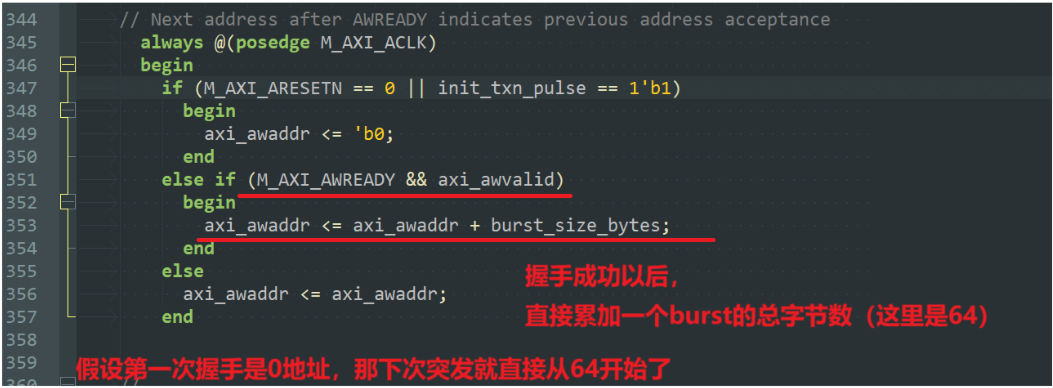

对==写地址==通道的地址进行赋值

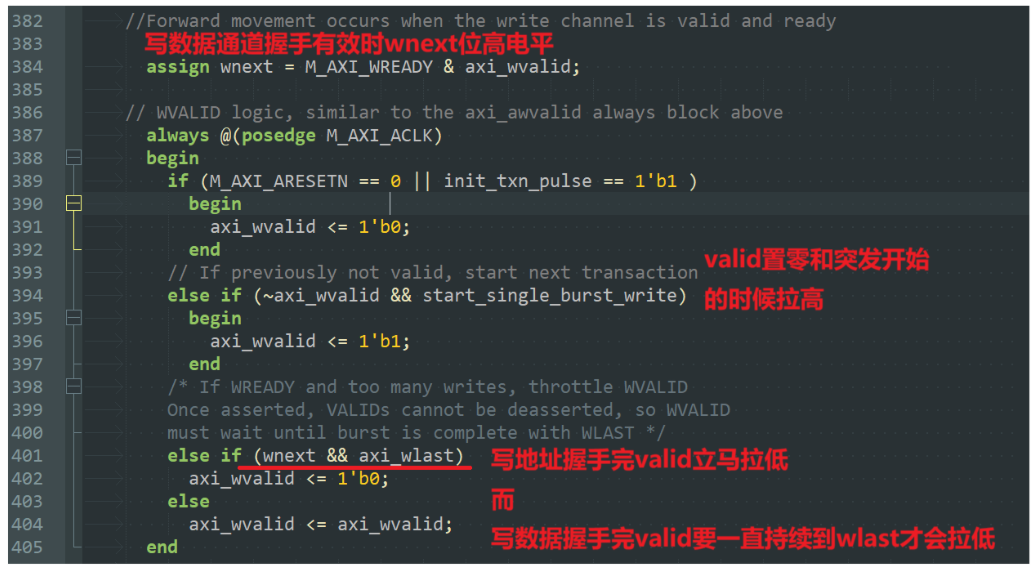

对==写数据==通道的valid进行赋值

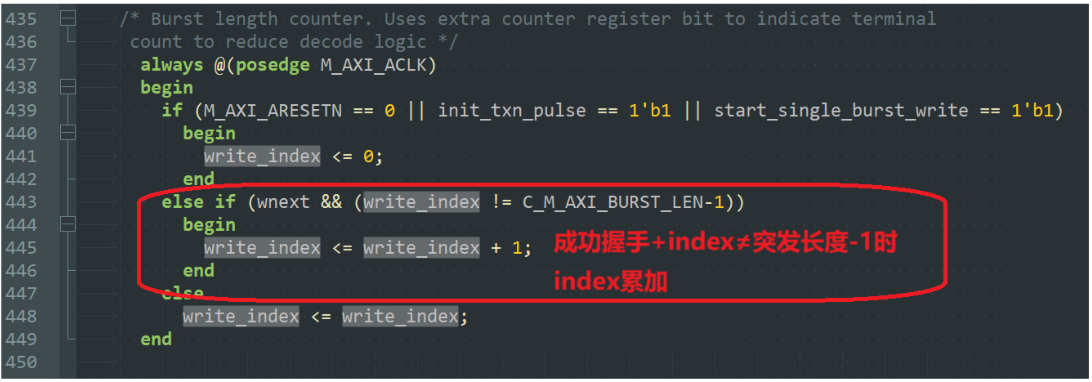

先看==写索引==信号如何赋值

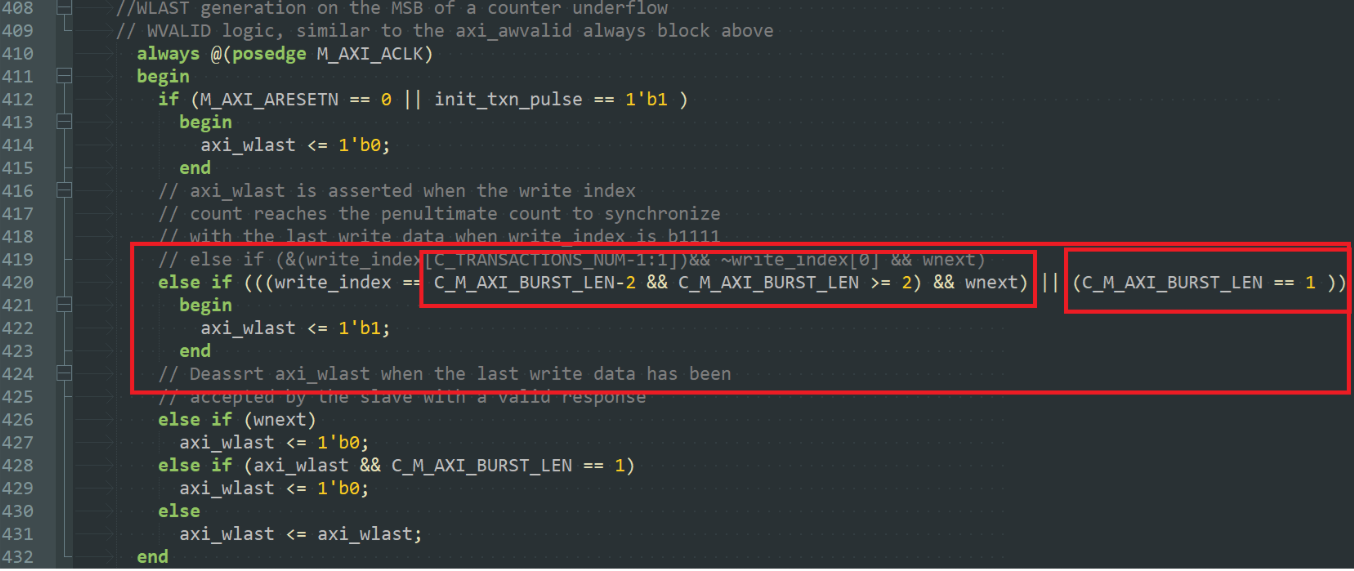

其实这个index就是统计传了多少数据用的 这样就可以通过index的值拉高wlast信号了

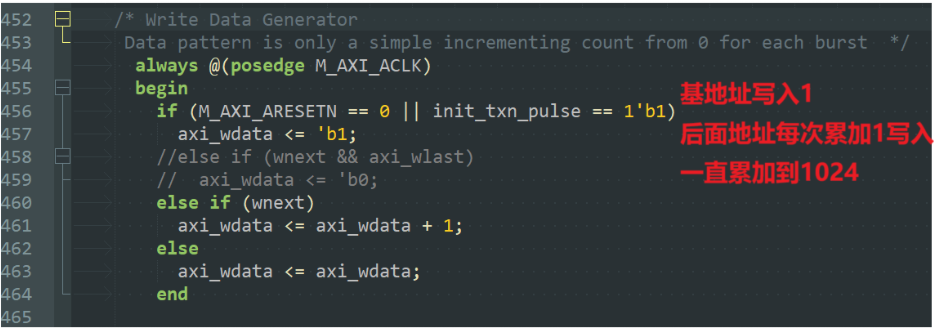

数据产生这里给了个很简单的累加数据

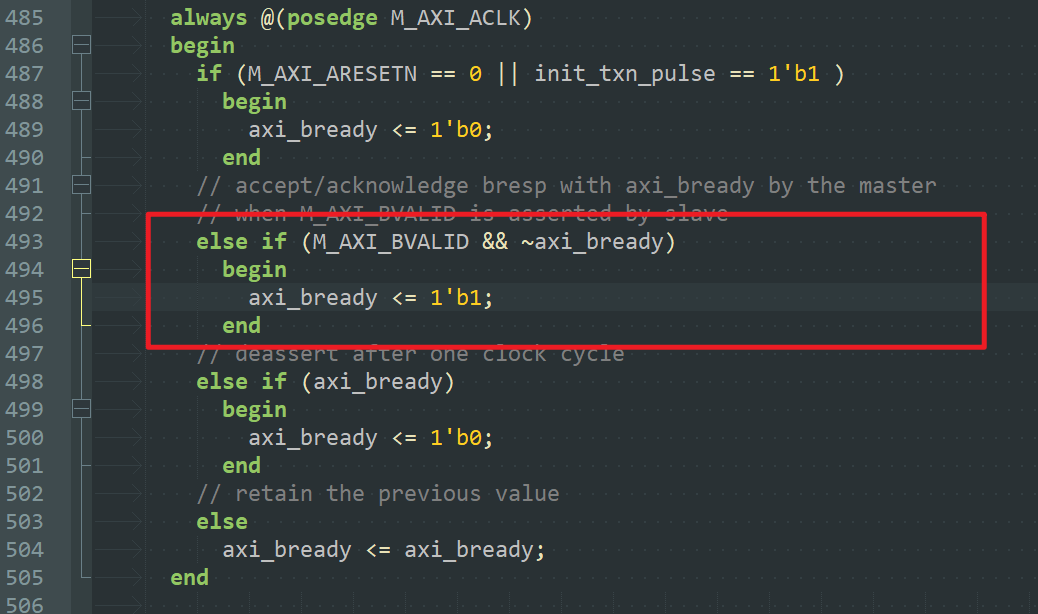

bready只是响应一下，所以信号好处理 从机发过来一个bvalid，判断一下，bready拉高。只拉高一个时钟周期

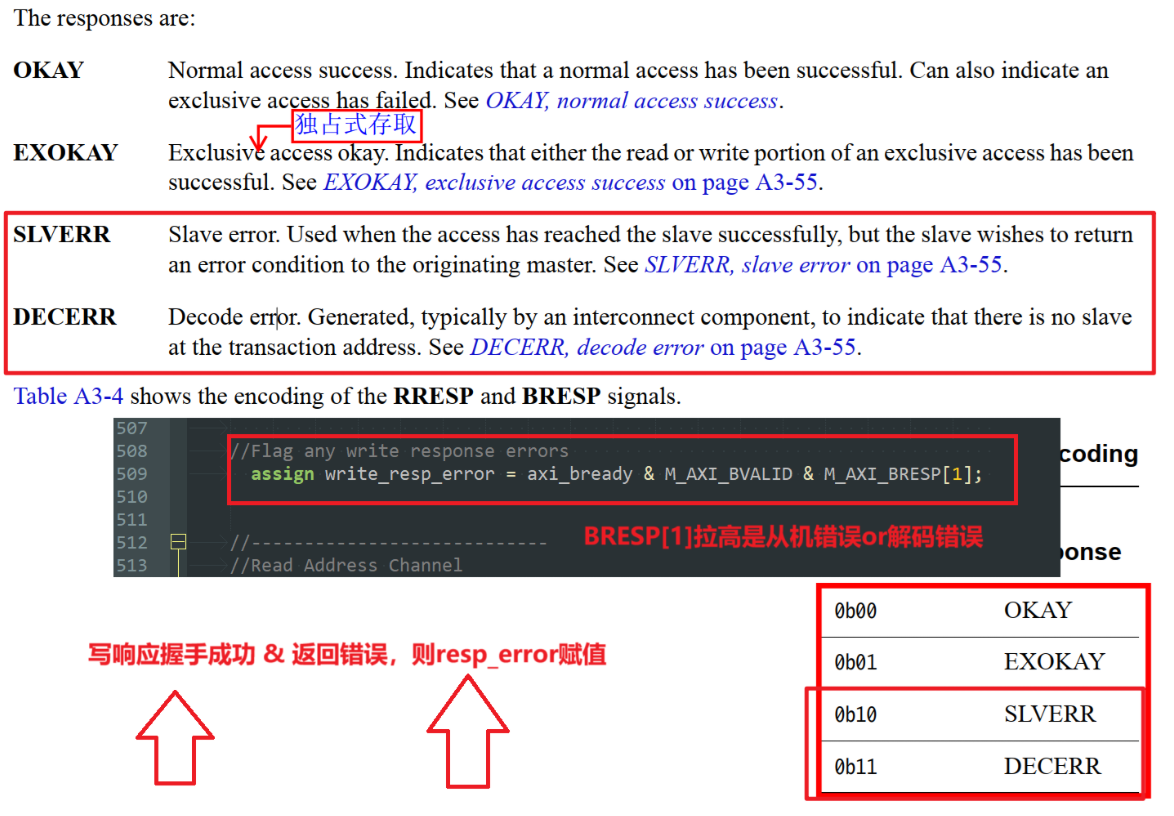

==写响应==的错误判断

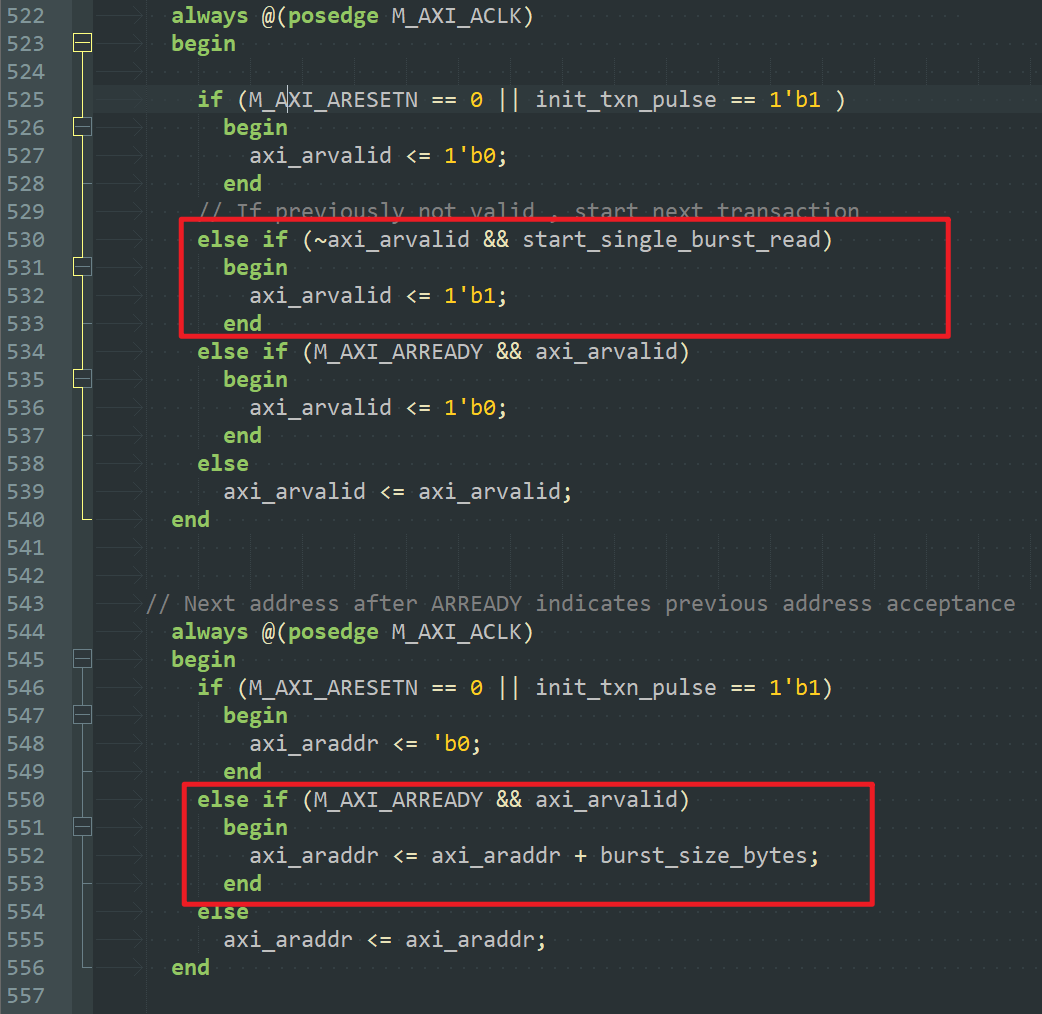

==读地址==通道和==读数据==通道与前面写的类似

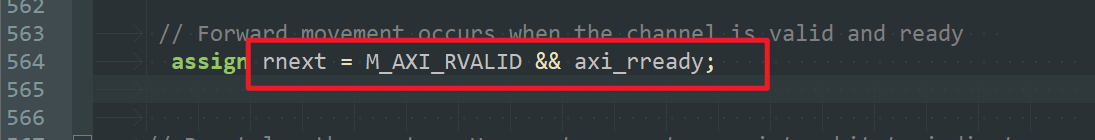

成功读握手

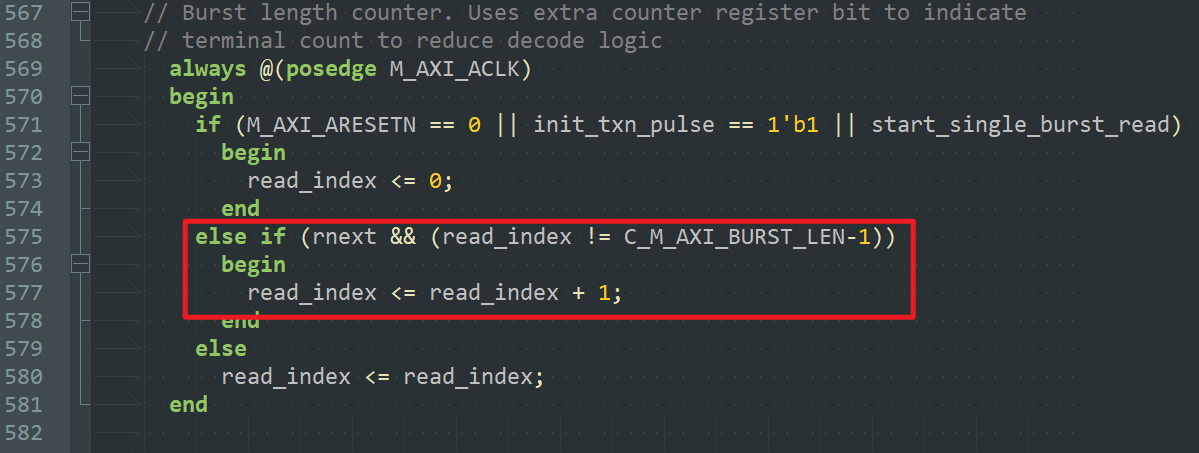

读数据计数

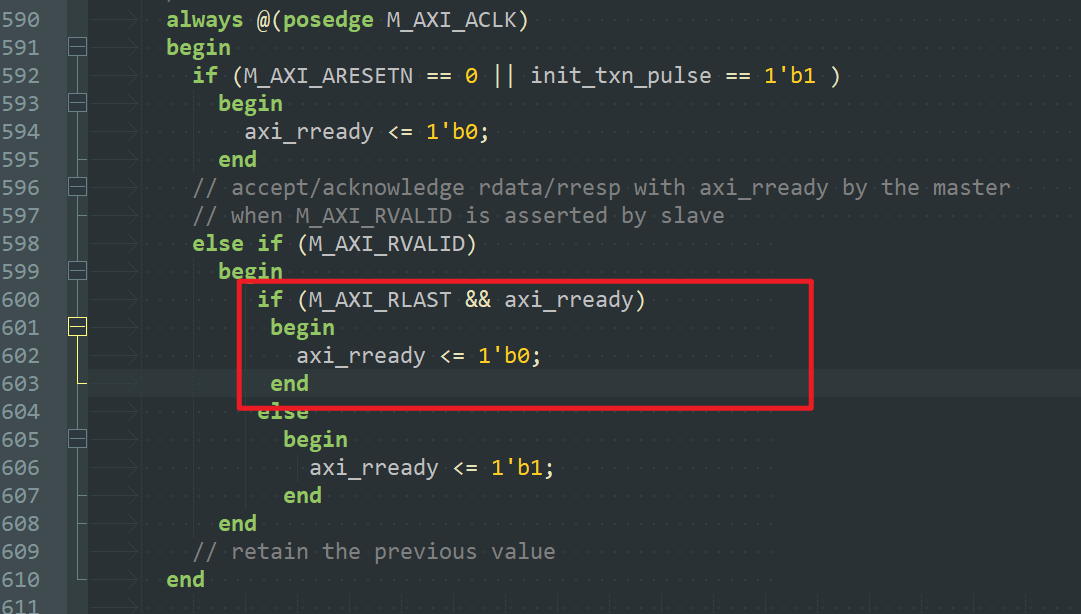

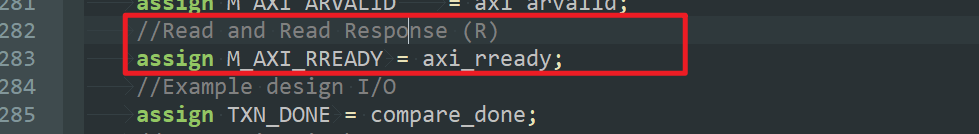

rready大部分都是拉高状态。last和rready同时，最后一个读完时才拉低

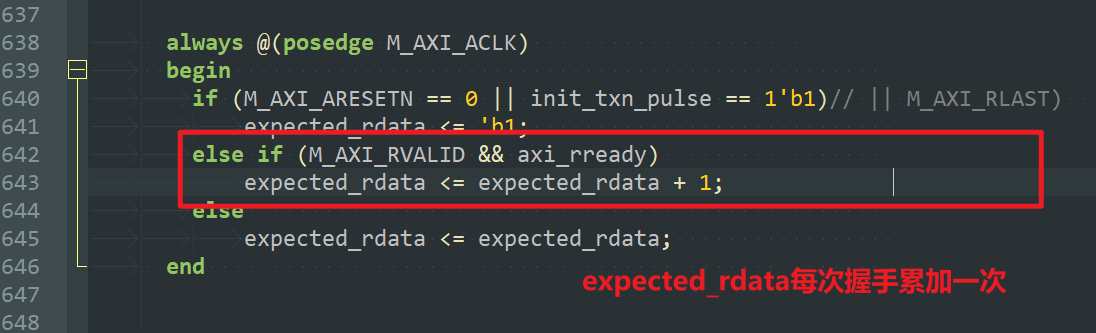

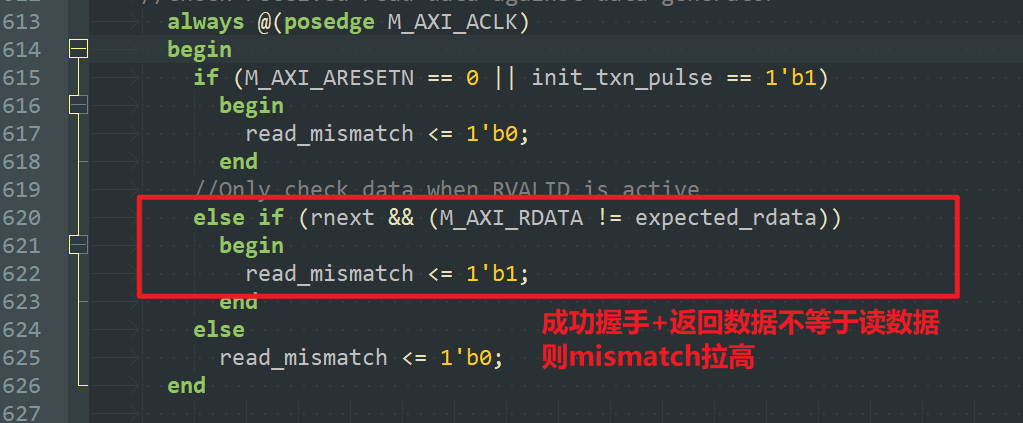

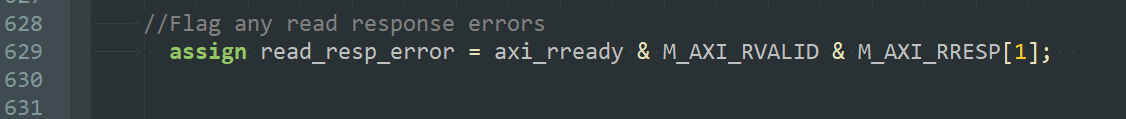

==读错误==逻辑
读响应RRESP与BRESP逻辑一致

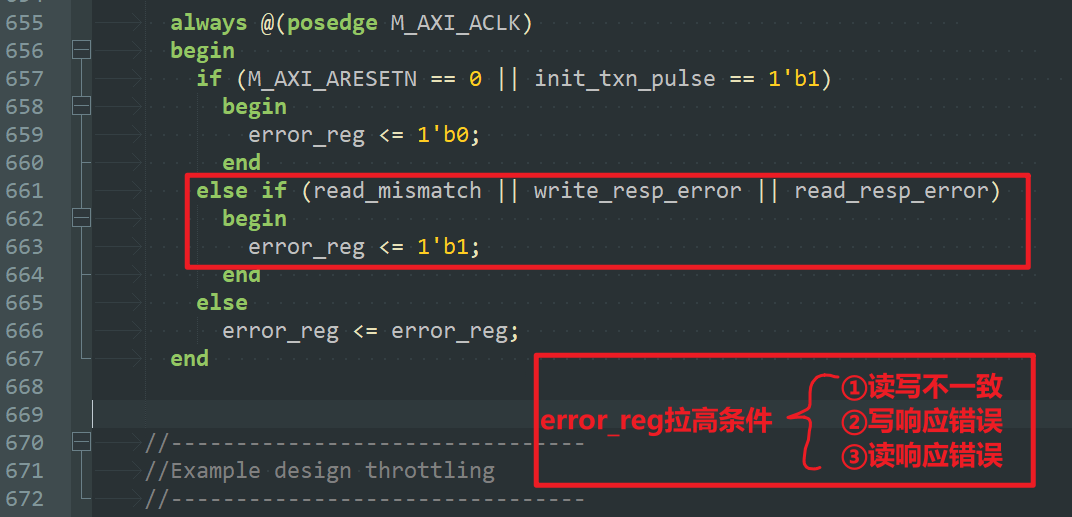

错误标志

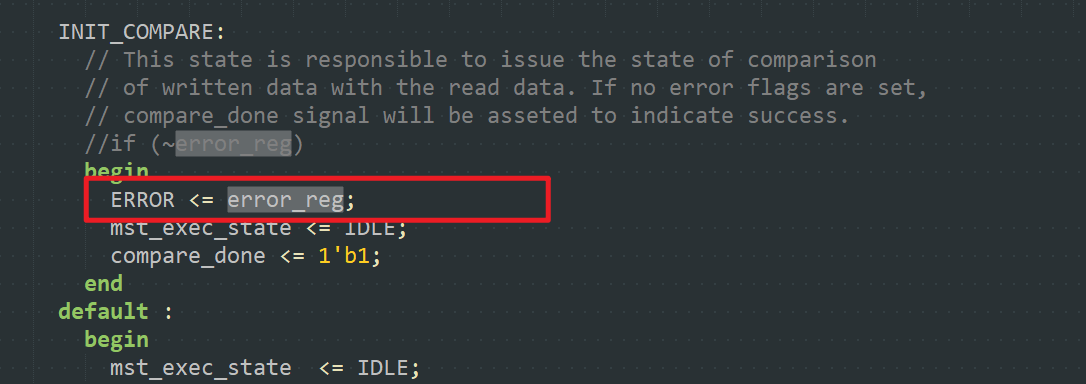

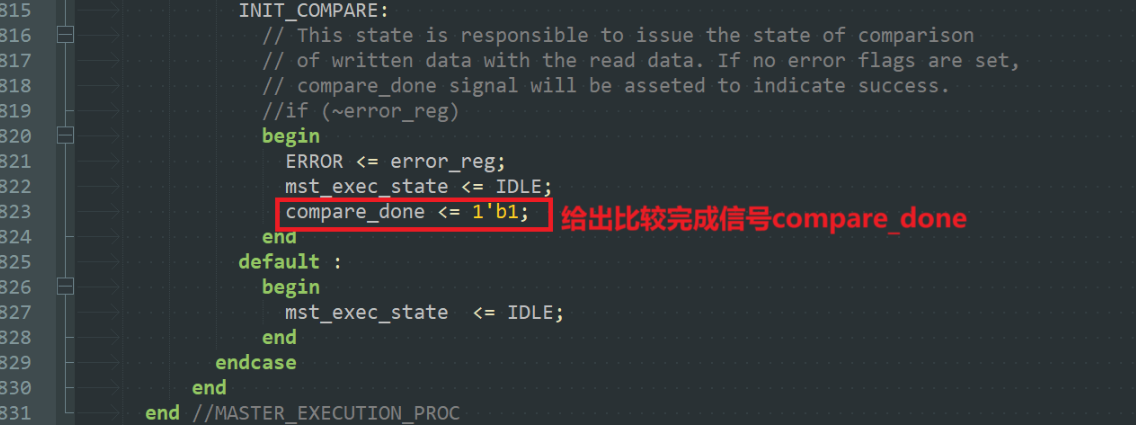

会在COMPARE状态机中赋值到端口

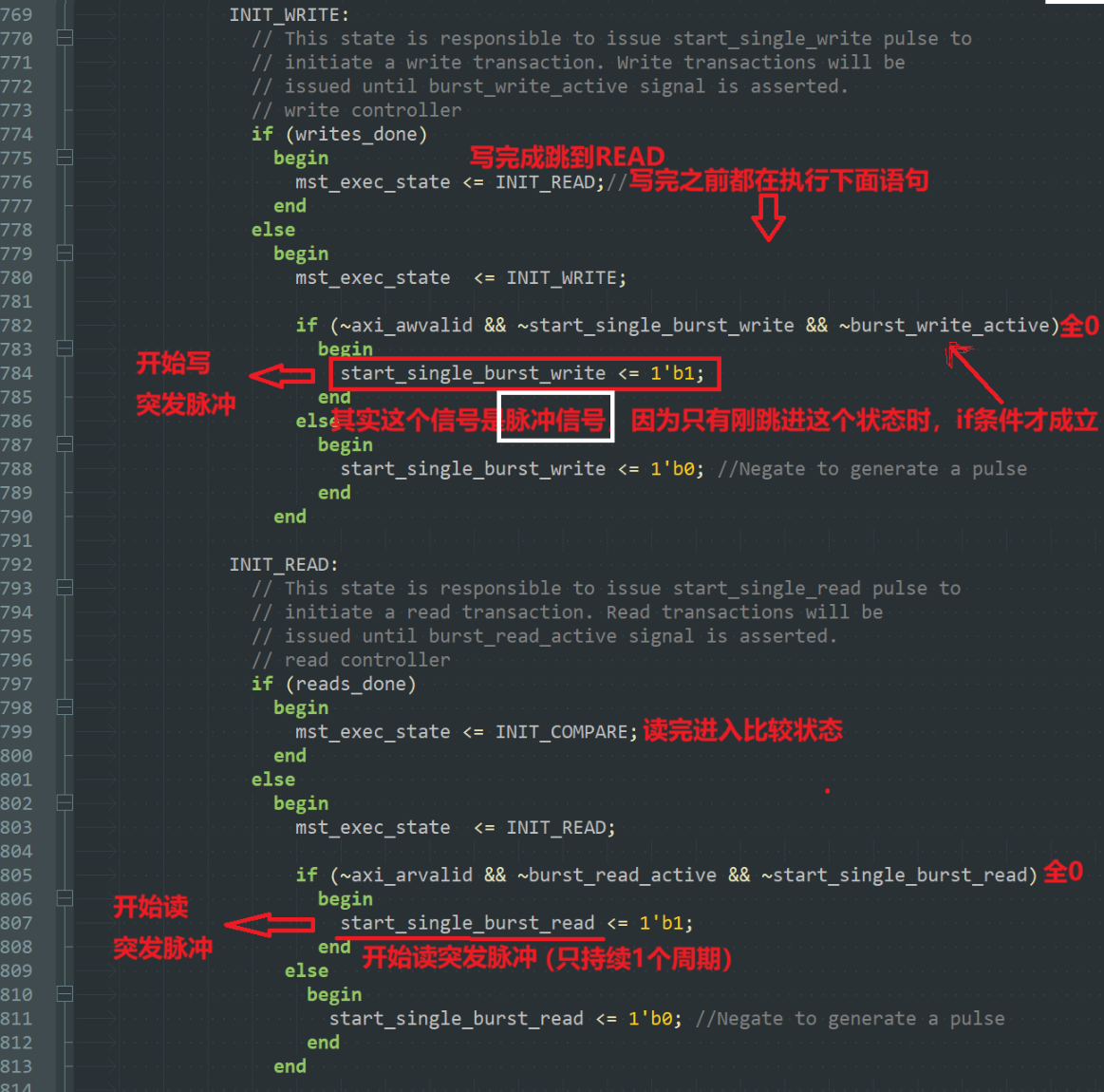

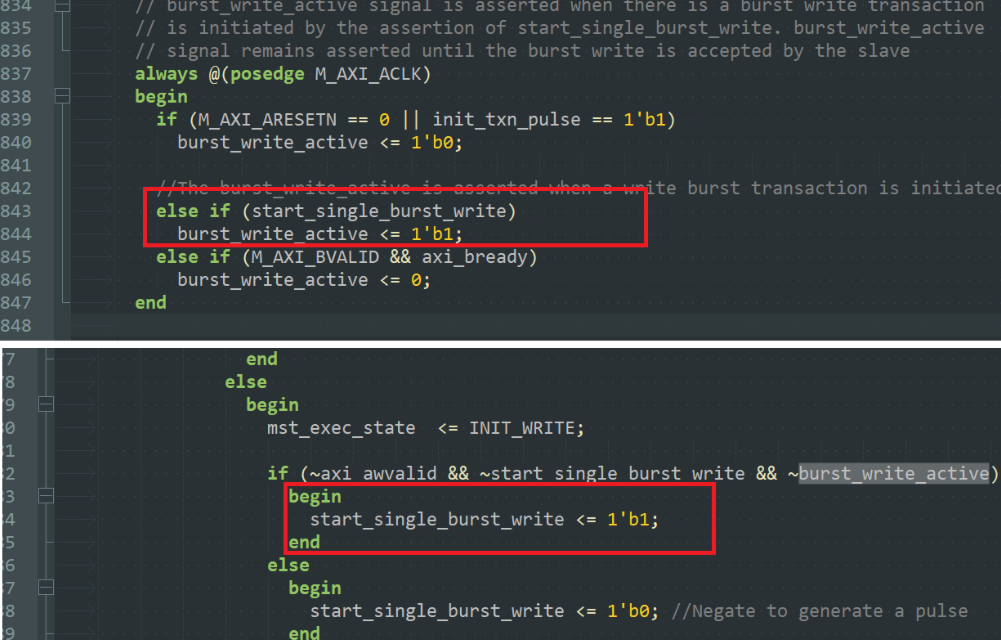

start_single_burst_write拉高后把burst_write_active拉高 而burst_write_active拉高后又把start_single_burst_write拉低 只是==为了确保只持续一个脉冲==

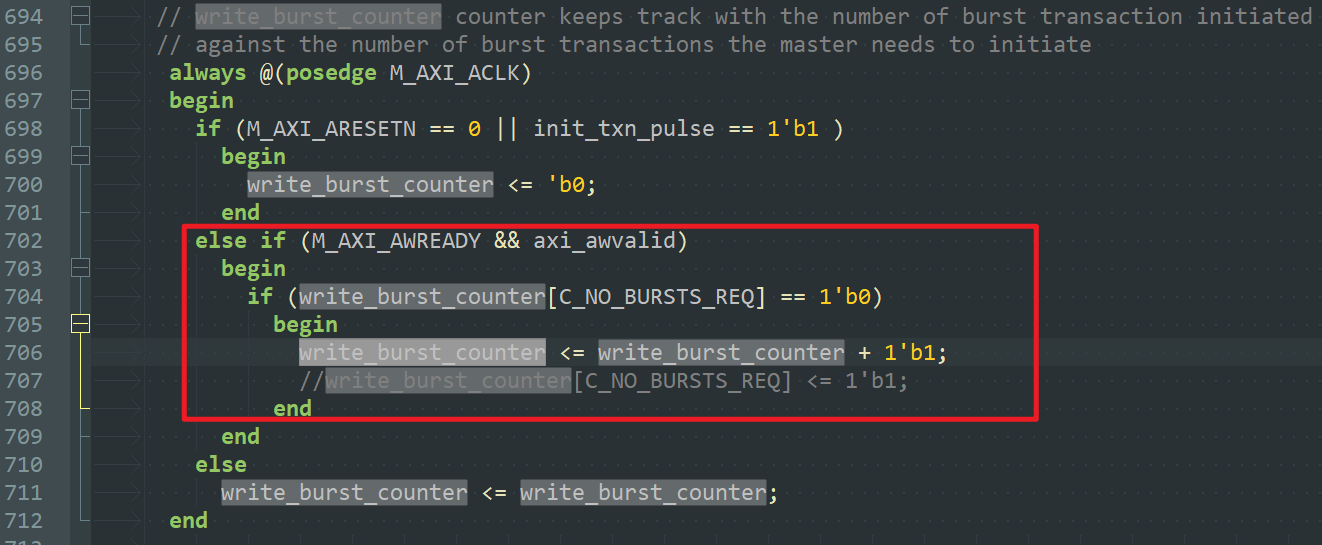

写完成信号什么时候被拉高 写突发次数计数 总共发起了多少次写

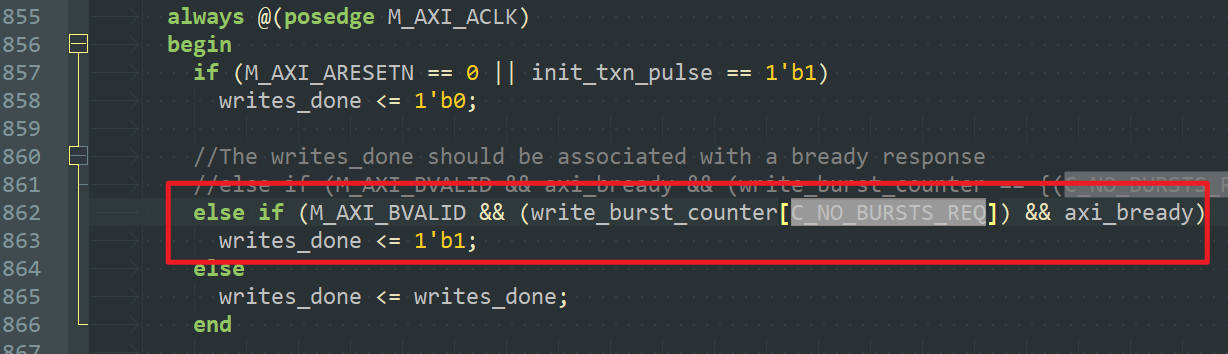

最后一次突发 拉高writes_done

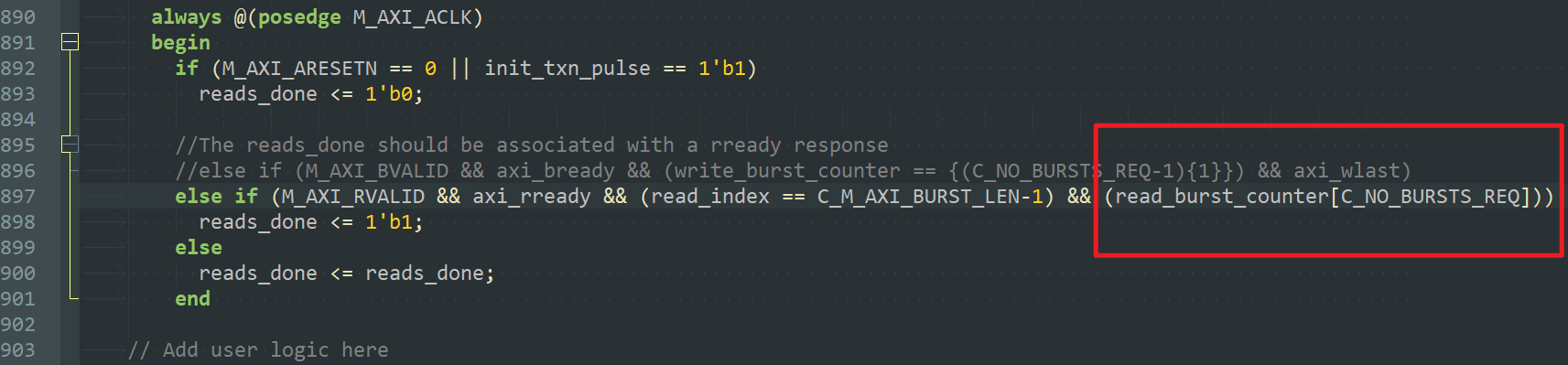

burst_read_active与写的类似，省略 读操作完成
reads_done和writes_done主要控制状态机跳转
