一、创建 axi4-full-slave 总线接口 IP

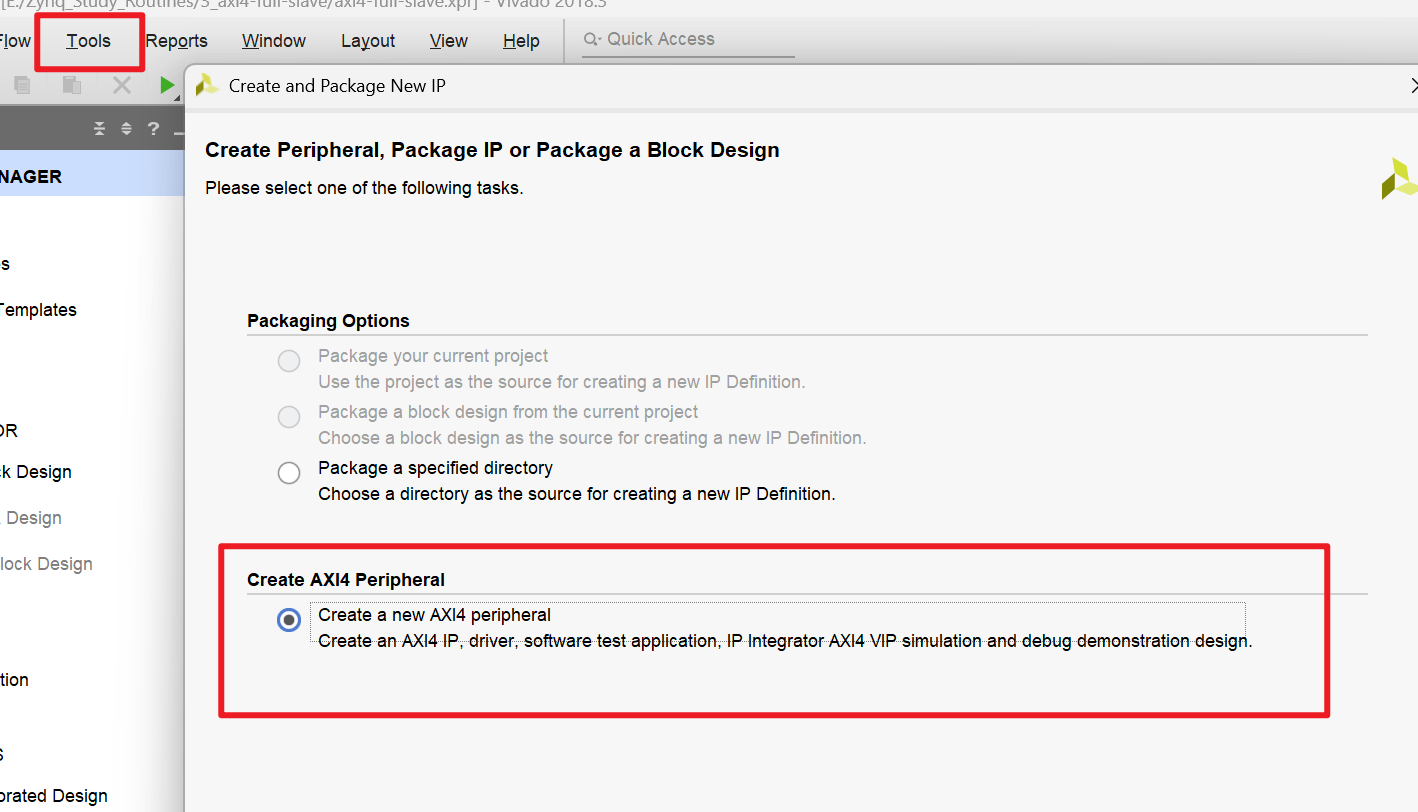

使用 vivado 自带的 AXI 总线模板创建一个 AXI4-FULL 接口 IP

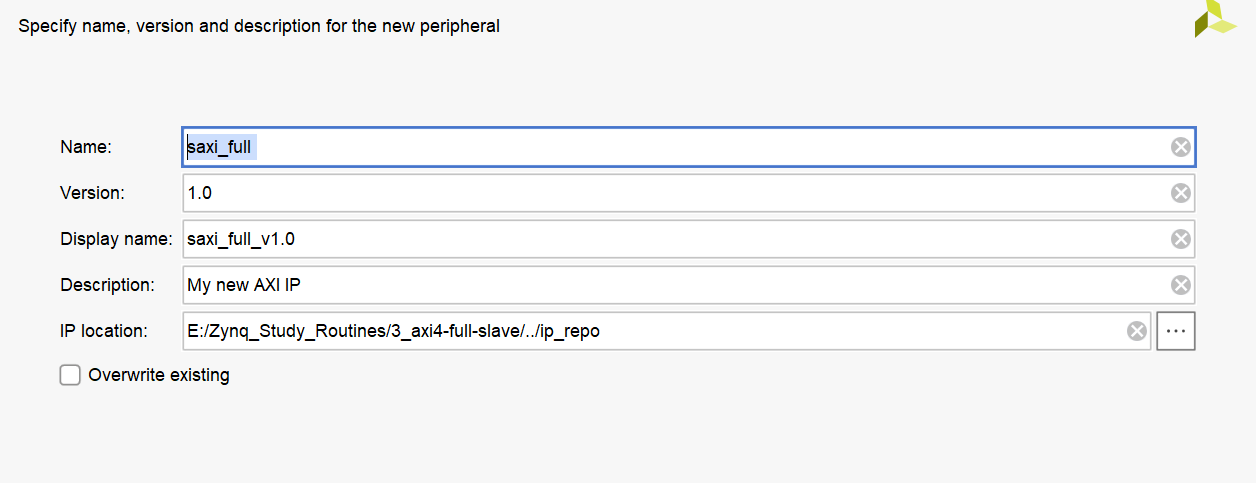

设置 IP 的名字为 saxi_full

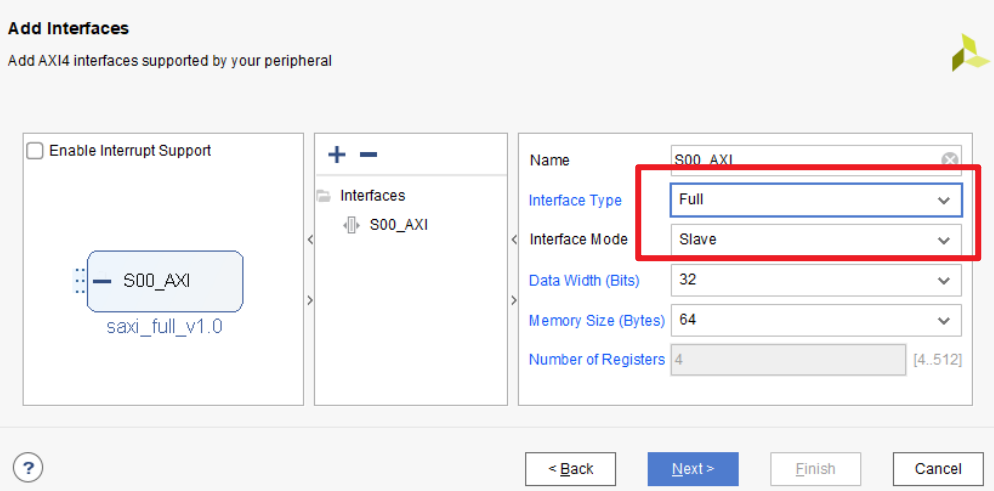

选择Full、 Slave 模式

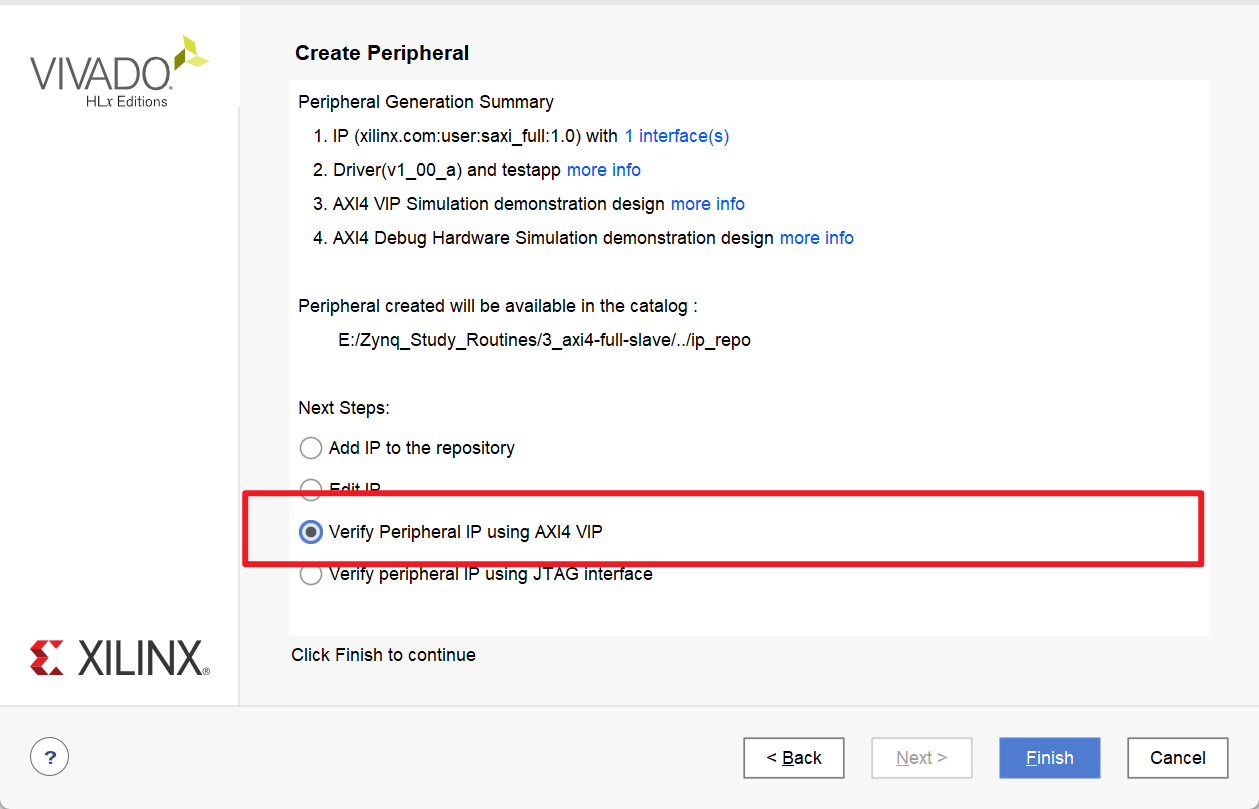

打开快速验证

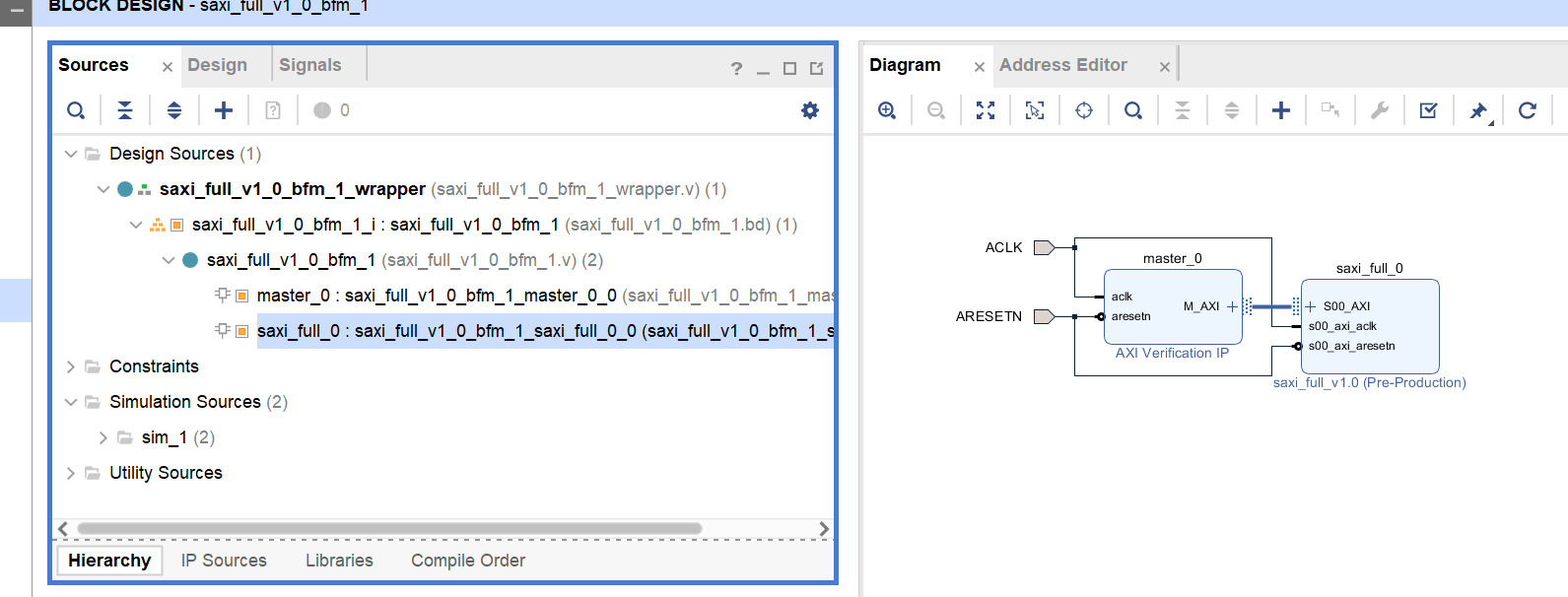

saxi_full_0就是我们自定义的 IP， master_0 是用来读写我们自定义的 saxi_full_0，以此验证我们的 IP 正确性。

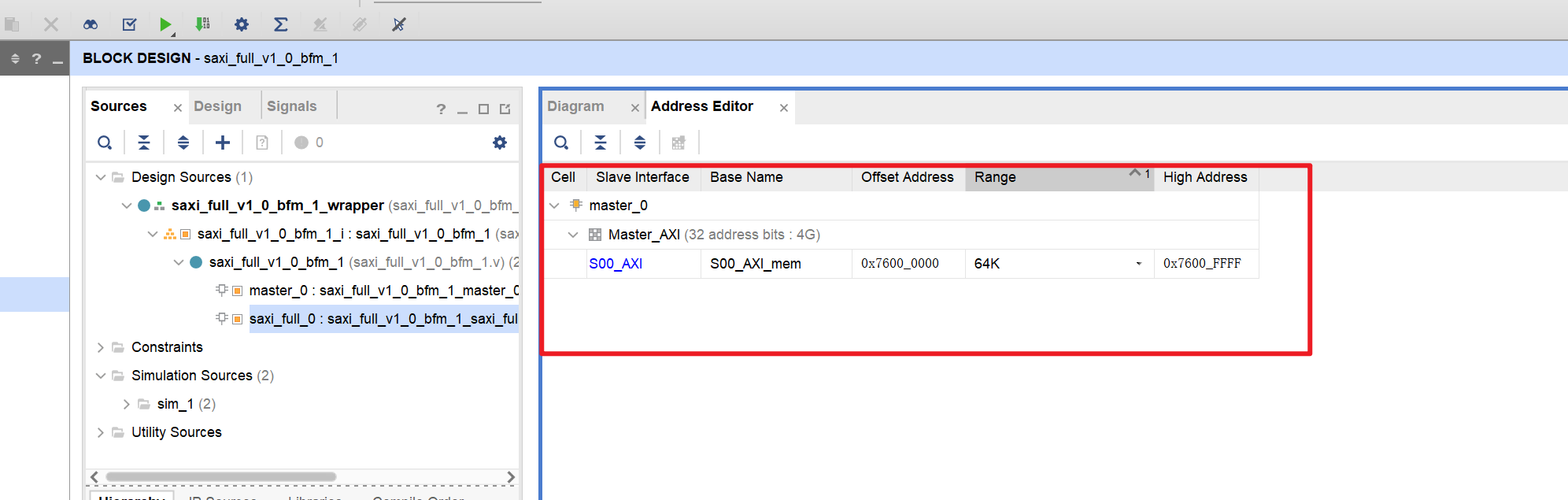

采用默认地址分配即可
二、代码分析
1:axi-full-slave 的 axi_awready
当满足条件 (~axi_awready && S_AXI_AWVALID && ~axi_awv_awr_flag && ~axi_arv_arr_flag )=1 的时候表示可以进行一次 AXI-FULL 的 burst 写操作了，这个时候 AXI-FULL-SLAVE 设置 axi_awready <= 1'b1 和 axi_awv_awr_flag <= 1'b1

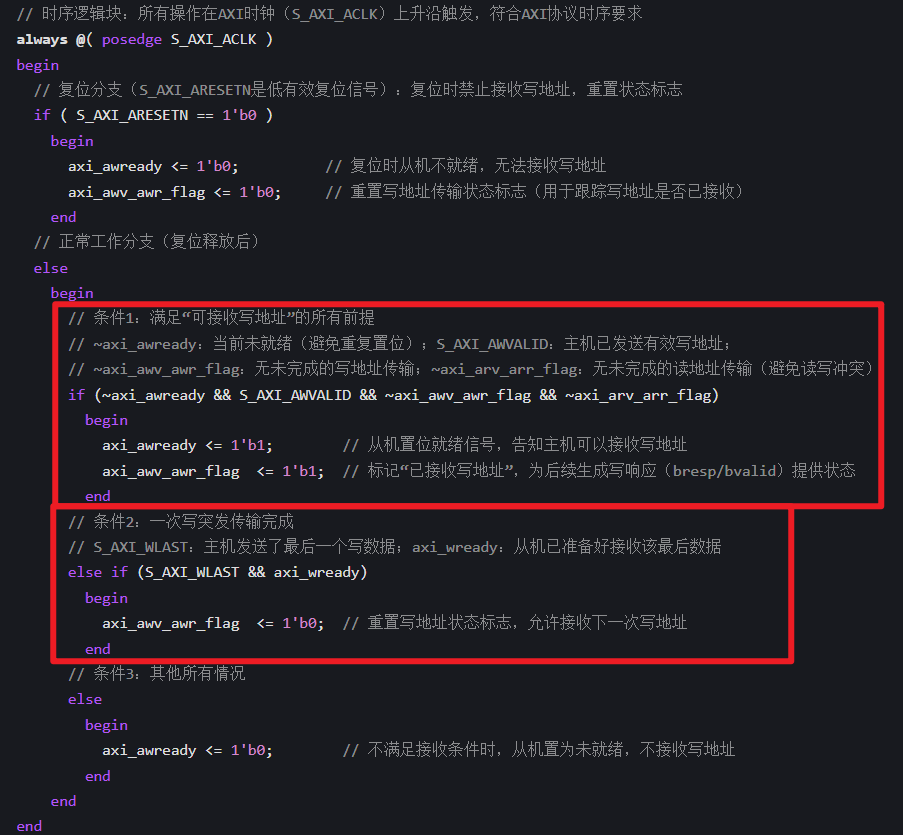

AXI4 协议中写地址通道（AW Channel）的 awready 信号生成逻辑，核心功能是控制从机何时可以接收主机发来的写地址和写控制信号。
- 复位时，
axi_awready置 0，禁止接收写地址； - 只有当主机的写地址有效（
S_AXI_AWVALID）、写数据通道就绪，且当前无读 / 写地址处理冲突时，axi_awready才置 1（持续 1 个时钟周期），表示从机准备好接收写地址； - 当一次写突发传输完成（
S_AXI_WLAST表示最后一个写数据）后，重置标志位，为下一次写地址接收做准备； - 其他情况
axi_awready置 0，不接收写地址。
2:axi-full-slave 的 axi_awaddr
AXI 的 burst 模式包括 3 种：
- fixed burst 这种模式下地址都是相同的
- incremental burst 这种模式下地址递增

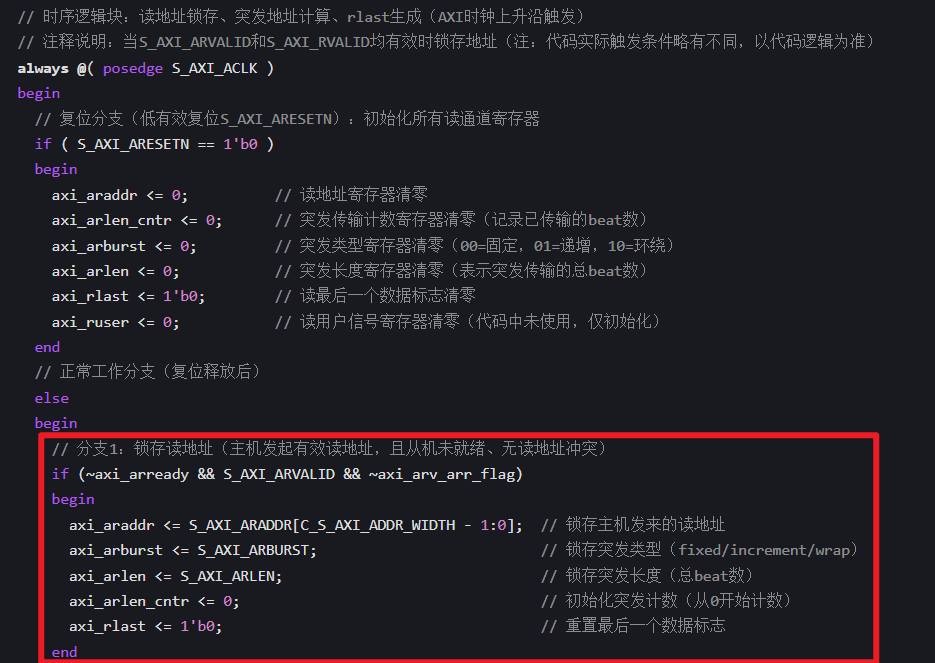

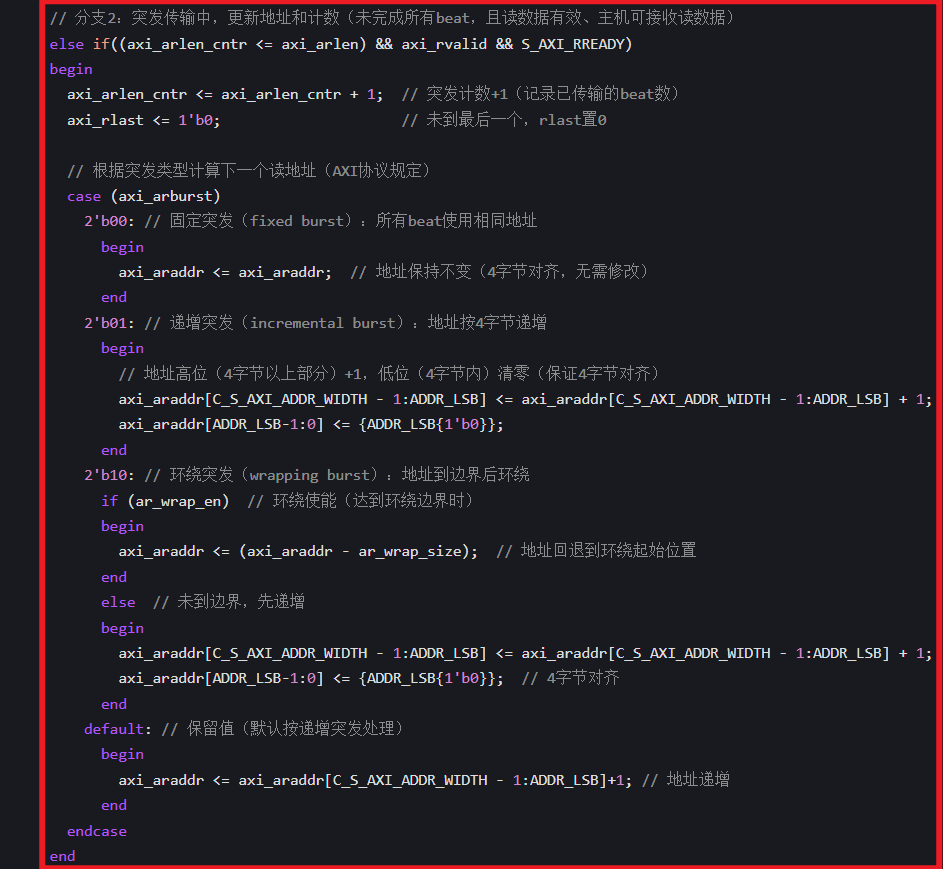

- Wrapping burst 这只模式下地址达到设置的最大地址边界后返回原来的地址。 本文 demo 种以下三种模式的具体代码如下：
- 复位时初始化所有读地址 / 突发相关寄存器；
- 当主机发起有效读地址传输时，锁存读地址、突发类型（

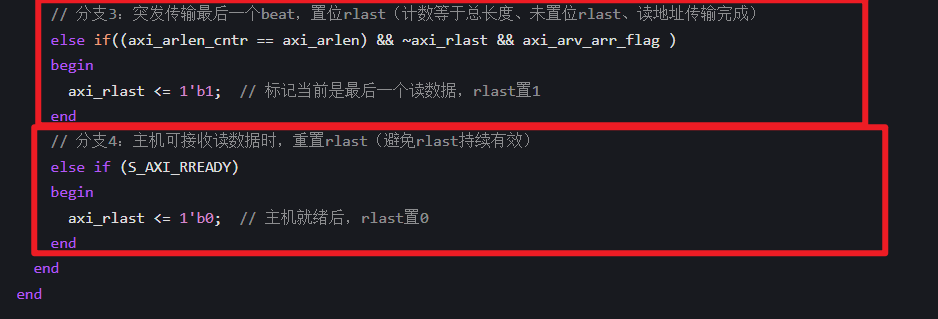

arburst）、突发长度（arlen）等关键参数； - 在读数据传输阶段，根据不同的 AXI 突发类型（固定 / 递增 / 环绕）自动计算下一个读地址，并在突发传输最后一个数据时置位
axi_rlast标志。
3:axi-full-slave 的 axi_wready
当满足条件( ~axi_wready && S_AXI_WVALID && axi_awv_awr_flag) == 1 设置 axi_wready 为 1.这里可以看出，S_AXI_WVALID 必须在一次 burst 种持续有效，直到满足条件(S_AXI_WLAST && axi_wready)，否则 AXI-FULLSLAVE 会出错，这一点有别于 AXI-LITE-SLAVE 每次只读写一个数据。

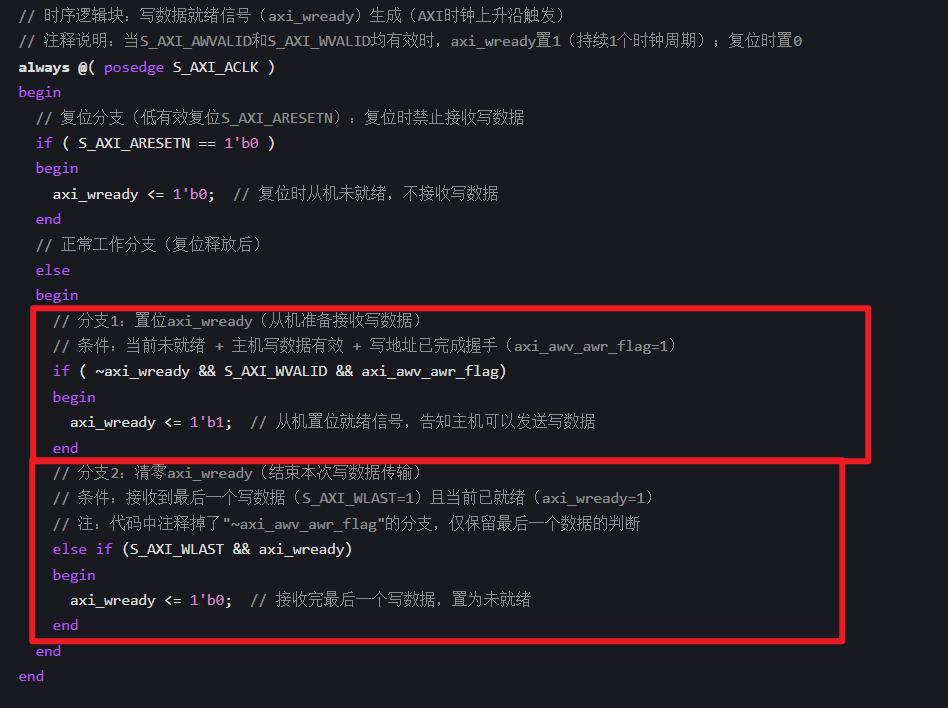

AXI4 协议写数据通道（W Channel）中axi_wready信号的生成逻辑，核心作用是控制从机何时可以接收主机发来的写数据，严格遵循 “地址就绪后才接收数据” 的 AXI 协议规则。
- 复位时
axi_wready置 0，从机不接收任何写数据； - 仅当主机写数据有效（
S_AXI_WVALID）、从机未就绪（~axi_wready）且写地址已完成握手（axi_awv_awr_flag置 1）时，axi_wready置 1，表示从机准备好接收写数据； - 当接收到写突发传输的最后一个数据（
S_AXI_WLAST）且当前axi_wready为 1 时，axi_wready置 0，结束本次写数据传输； - 无其他额外逻辑，保证
axi_wready仅在 “地址已握手、数据有效” 时置 1，且在最后一个数据接收后立即置 0。

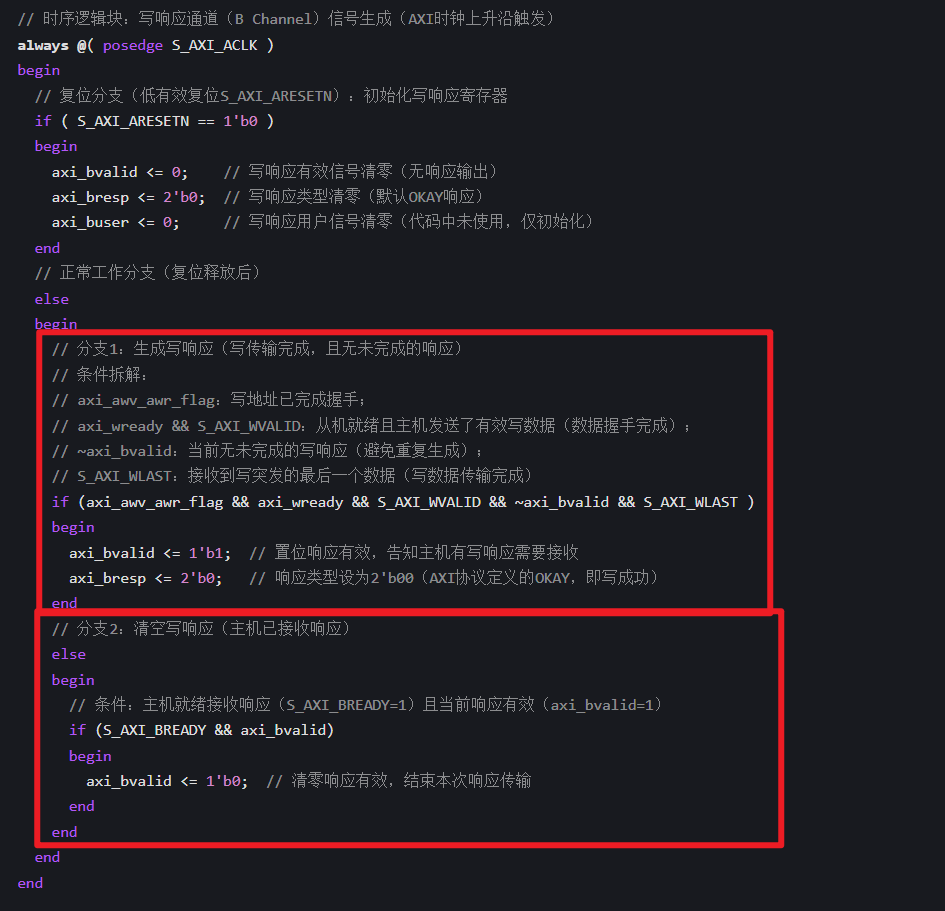

4:axi-full-slave 的 axi_bvalid 信号
axi_bvalid 用于告知 axi master axi-slave 端已经完成数据接收了 给出 ACK，写操作 LAST 信号的下一个时钟，AXI-SLAVE 给出 ACK 信号
AXI4 协议写响应通道（B Channel）的核心逻辑，主要实现写响应有效信号（axi_bvalid）和响应类型（axi_bresp）的生成，核心作用是在写地址 + 写数据传输完成后，向主机返回 “写成功” 的响应，遵循 AXI 协议的写响应规则。
- 复位时清空所有写响应相关寄存器，
axi_bvalid置 0（无响应）、axi_bresp置 0（默认 OKAY）； - 当一次写突发传输完全完成（地址握手完成 + 最后一个写数据接收完成）且无未完成的写响应时，置位
axi_bvalid，并返回 “OKAY” 响应（axi_bresp=2'b0）； - 当主机准备好接收写响应（
S_AXI_BREADY）且当前响应有效（axi_bvalid）时，清零axi_bvalid，结束本次写响应传输； - 全程返回 “OKAY” 响应，无错误 / 异常响应处理（简化版实现）。
5:axi-full-slave 的 axi_arready 信号
当满足条件(~axi_arready && S_AXI_ARVALID && ~axi_awv_awr_flag && ~axi_arv_arr_flag) =1 的时候表示可以进行一次 AXI-FULL 的 burst 读操作了，这个时候 AXI -FULL-SLAVE 设置 axi_arready <= 1'b1 和 axi_arv_arr_flag <= 1'b1

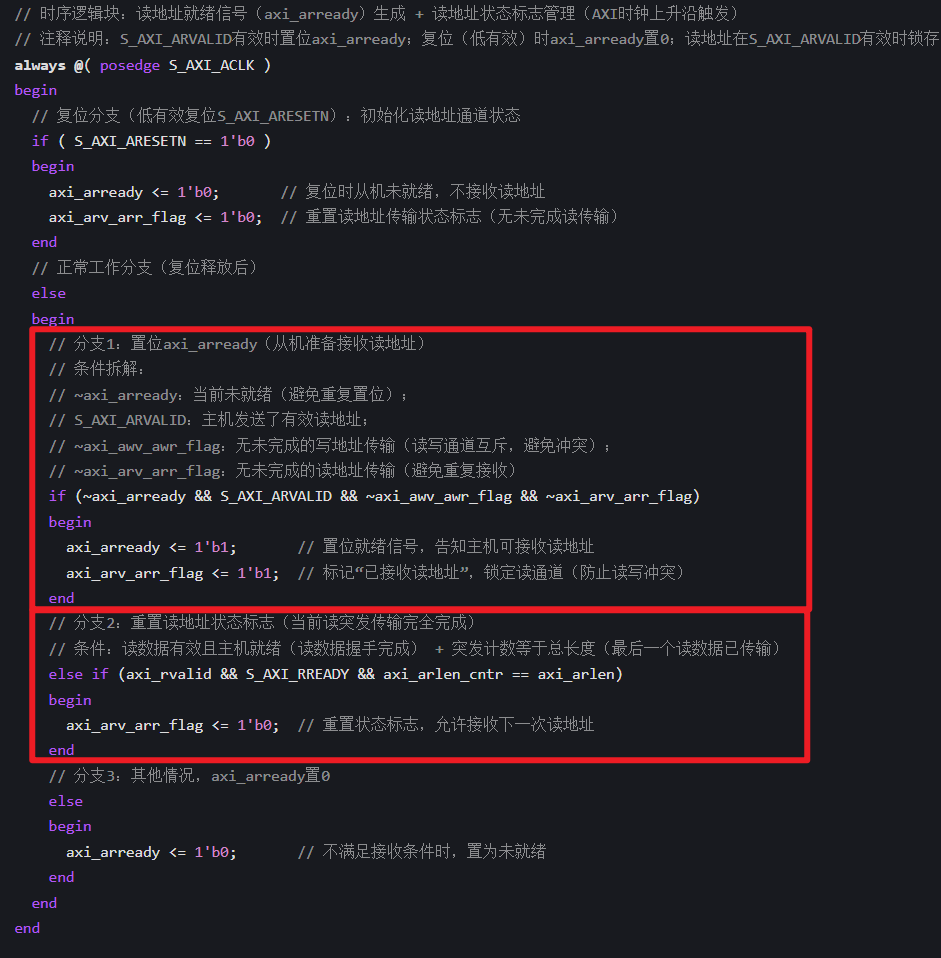

AXI4 协议读地址通道（AR Channel）的axi_arready信号生成逻辑，核心作用是控制从机何时接收主机发来的读地址 / 控制信号，同时通过标志位管理读地址传输的状态，保证读写通道互斥、读传输完整收尾。
6:axi-full-slave 的 axi_araddr 信号
AXI-的读写操作几乎是相对的代码，AXI 的 burst 模式包括 3 种：
- fixed burst 这种模式下地址都是相同的
- incremental burst 这种模式下地址递增

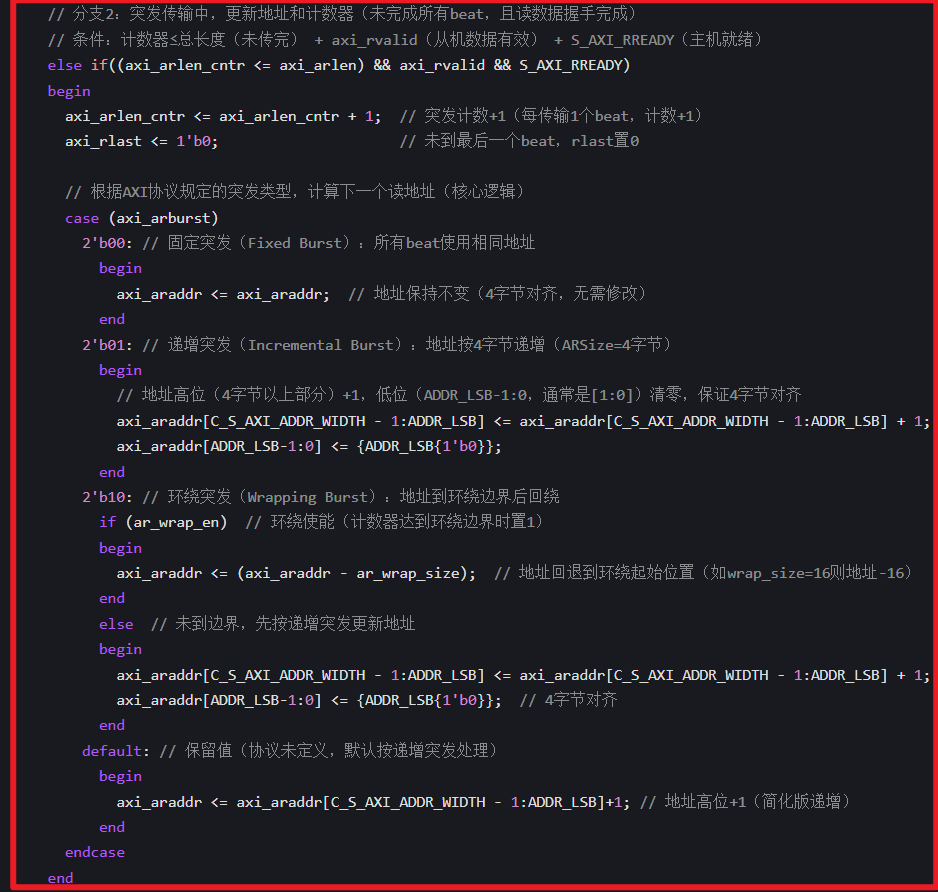

- Wrapping burst 这只模式下地址达到设置的最大地址边界后返回原来的地址。 本文 demo 种以下三种模式的具体代码如下：

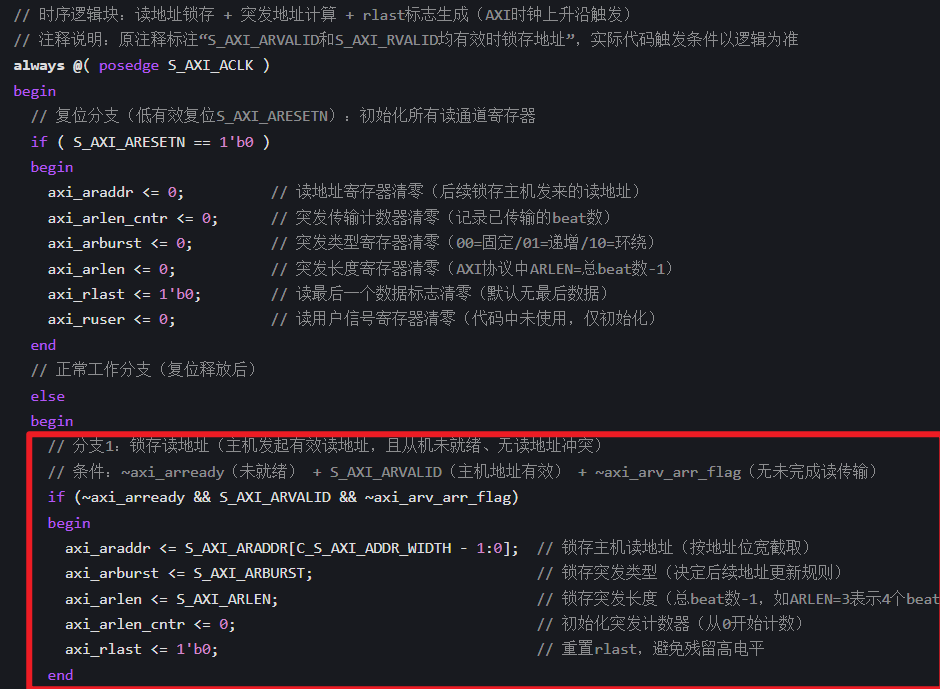

AXI4 协议读通道（AR/R Channel）的核心状态机逻辑，完整实现了 “读地址锁存→突发传输中地址自动更新→最后一个读数据标志（axi_rlast）生成” 的全流程，是 AXI 从机读操作的核心模块。
- 复位初始化：清空所有读地址、突发计数、突发类型、rlast 等寄存器，保证复位后状态干净；
- 读地址锁存：主机发起有效读地址传输且无冲突时，锁存读地址、突发类型（fixed/increment/wrap）、突发长度等关键参数；
- 突发地址更新：在读数据传输阶段，根据 AXI 协议规定的 3 种突发类型（固定 / 递增 / 环绕）自动计算下一个读地址，并通过计数器跟踪传输进度；

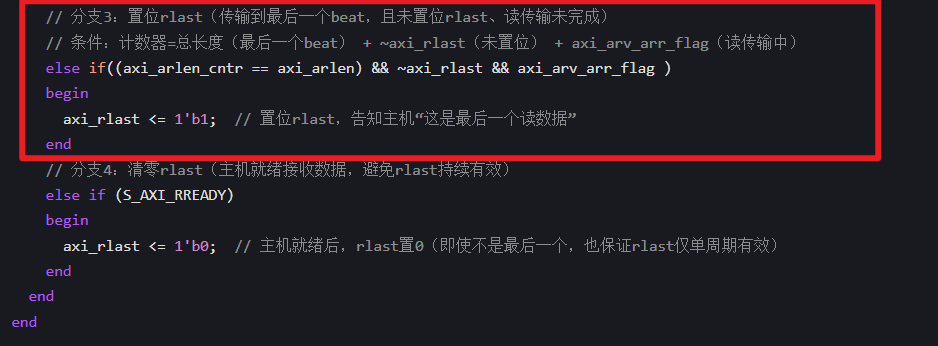

- rlast 生成：在突发传输最后一个数据时置位
axi_rlast，告知主机 “本次读突发传输结束”，主机就绪后清零该标志。
7:axi-full-slave 的 axi_rvalid 信号
在用 VIVADO 模板产生的 demo 中，读操作数据不是连续读的，通过 axi_rvalid 设置 AXI-SLAVE FULL 读数据有效。

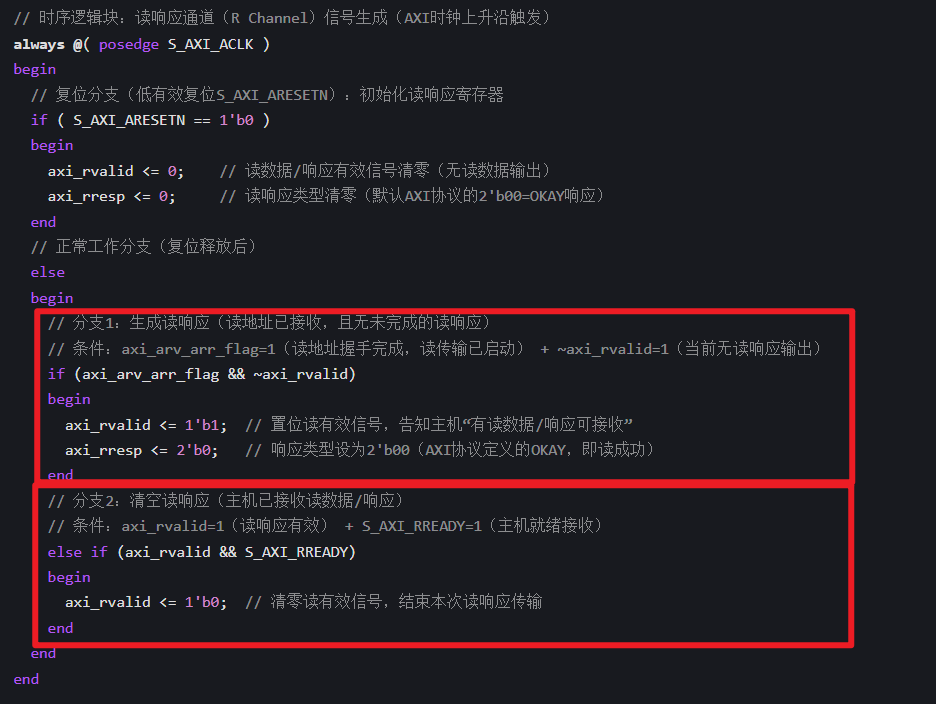

AXI4 协议读响应通道（R Channel）的核心逻辑，主要实现读数据有效信号（axi_rvalid）和读响应类型（axi_rresp）的生成，核心作用是在从机完成读地址接收后，向主机输出有效的读数据响应（固定返回 “OKAY”），遵循 AXI 协议的读响应握手机制。
- 复位时清空读响应相关寄存器，
axi_rvalid置 0（无读数据 / 响应输出）、axi_rresp置 0（默认 OKAY 响应）； - 当读地址传输完成（
axi_arv_arr_flag置 1）且当前无未完成的读响应时，置位axi_rvalid，并固定返回 “OKAY” 响应（axi_rresp=2'b0）； - 当主机准备好接收读响应（
S_AXI_RREADY）且当前读响应有效（axi_rvalid）时，清零axi_rvalid，结束本次读响应传输； - 代码为简化版实现：仅支持单次读传输（无突发），且全程返回 “OKAY” 响应，无错误 / 异常处理。
8:数据保存到 bock ram

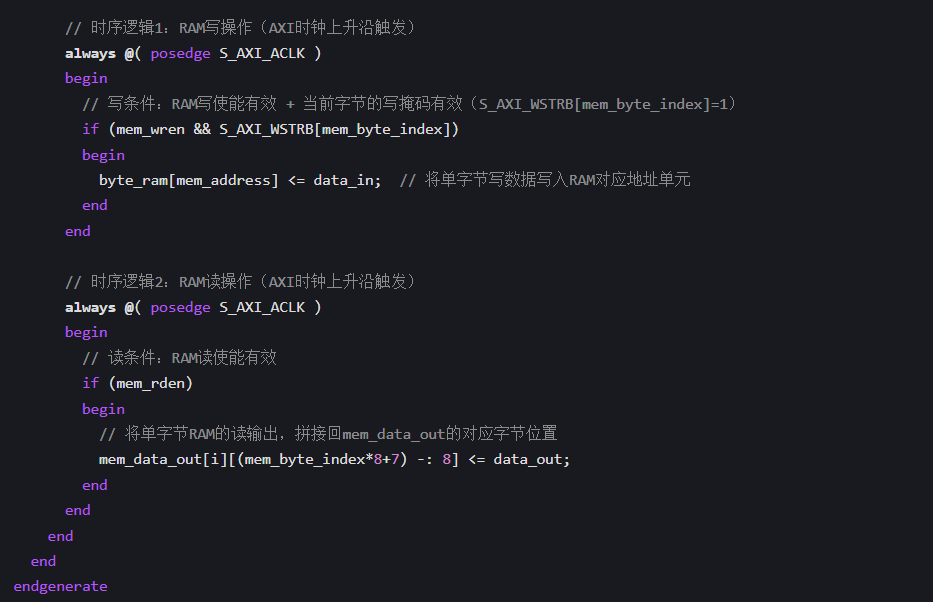

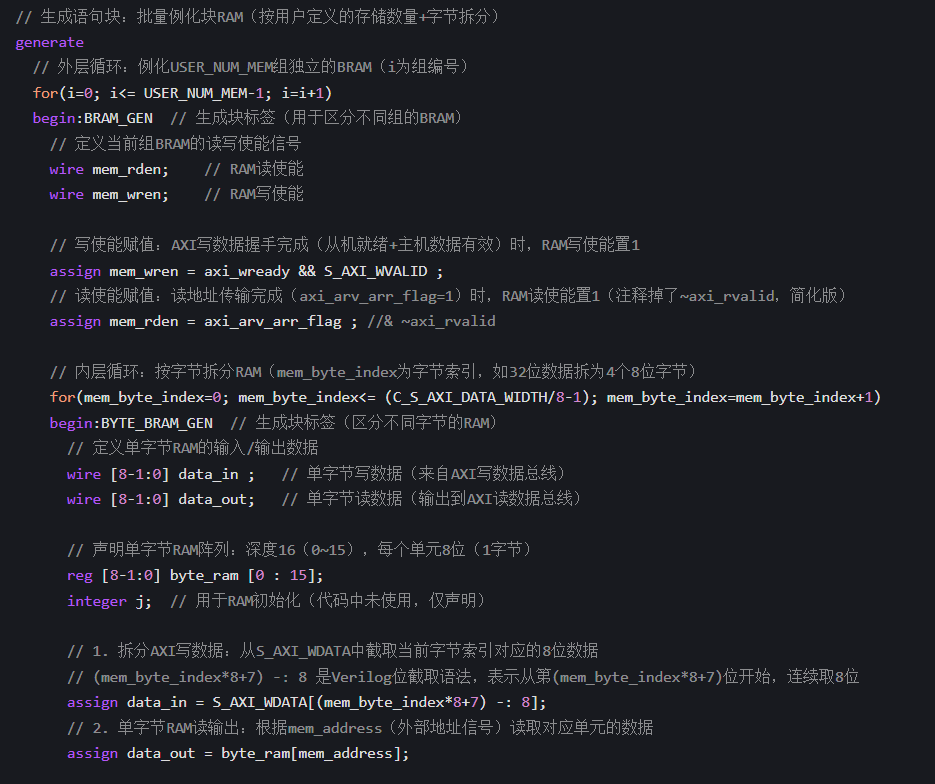

以下是利用 block ram 完成数据的保存和回读
基于 AXI4 协议的块 RAM（BRAM）实现逻辑，核心是通过生成语句（generate）创建多组按字节拆分的 RAM 阵列，实现 AXI 写数据的字节掩码写入、读数据的字节拼接输出，是 AXI 从机中 “存储层” 的核心实现。
- 外层循环（USER_NUM_MEM 次）：创建多组独立的 BRAM 模块（数量由
USER_NUM_MEM定义），支持多通道存储； - 内层循环（数据位宽 / 8 次）：将 AXI 32/64 位宽的数据拆分为 8 位字节 RAM（如 32 位数据拆为 4 个 8 位 RAM），支持按字节掩码（WSTRB）写入；
- 写操作：当 AXI 写数据握手完成且对应字节掩码有效时，将写数据的对应字节写入字节 RAM；
- 读操作：当读地址传输完成时，从字节 RAM 中读取数据，拼接后输出到
mem_data_out。

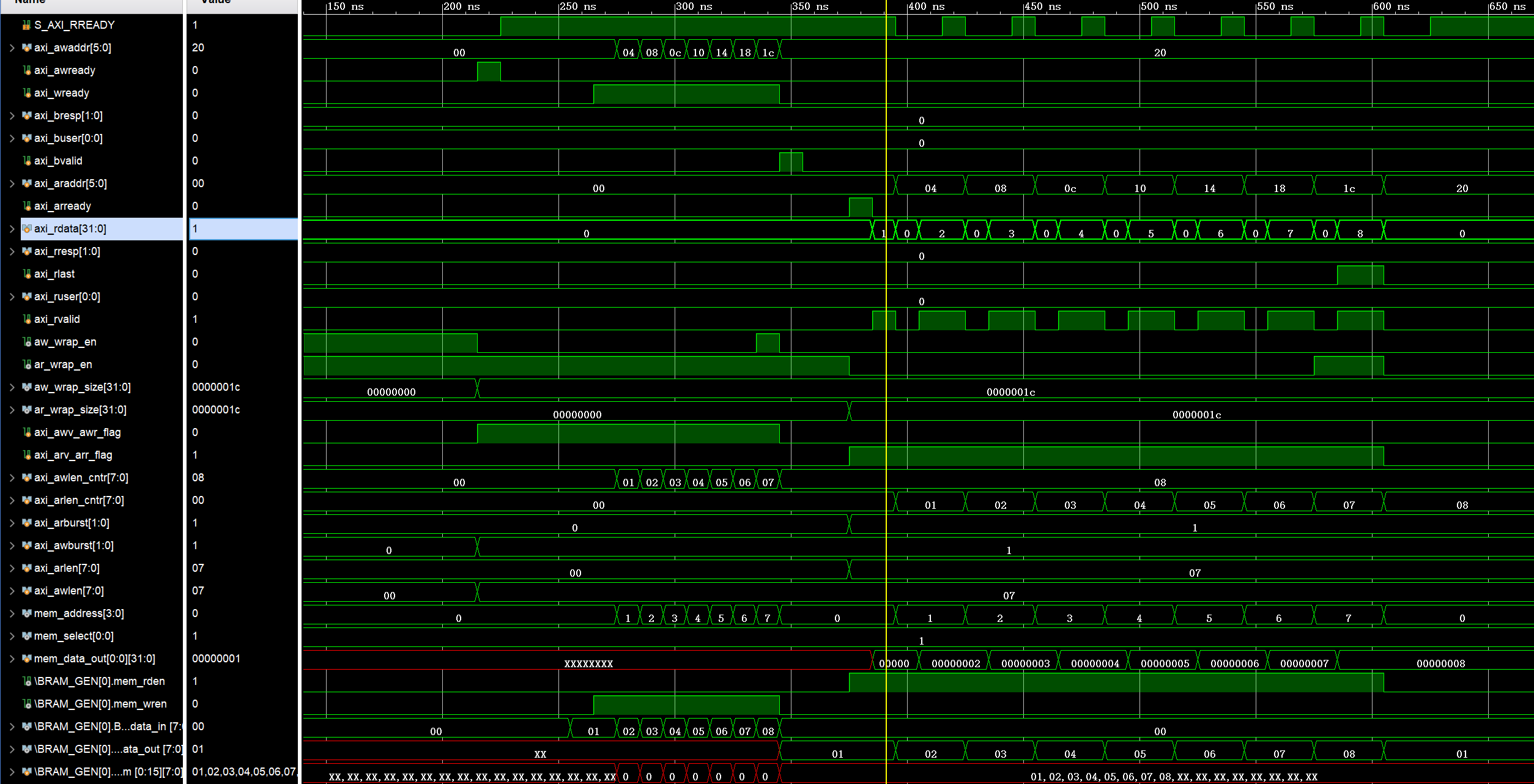

三、仿真结果
