核心功能：
通过 HMC7044 时钟芯片提供精准时钟，配合 JESD204B 高速串行接口实现 DAC 的数据传输
配置流程：
- 初始化 HMC7044 时钟发生器，为 DAC、FPGA 提供精准的工作时钟和 JESD204B 协议所需的 SYSREF 同步信号；
- 配置 AD9172 DAC 芯片的 SPI 通信、GPIO 控制、JESD204B 接口参数；
- 初始化 AXI 总线的 JESD204 TX 核、高速串行收发器 (ADXCVR)、DAC 核心模块；
- 可选支持 DMA 数据传输和 IIO（Industrial I/O）框架，用于 DAC 数据输出和上位机交互。

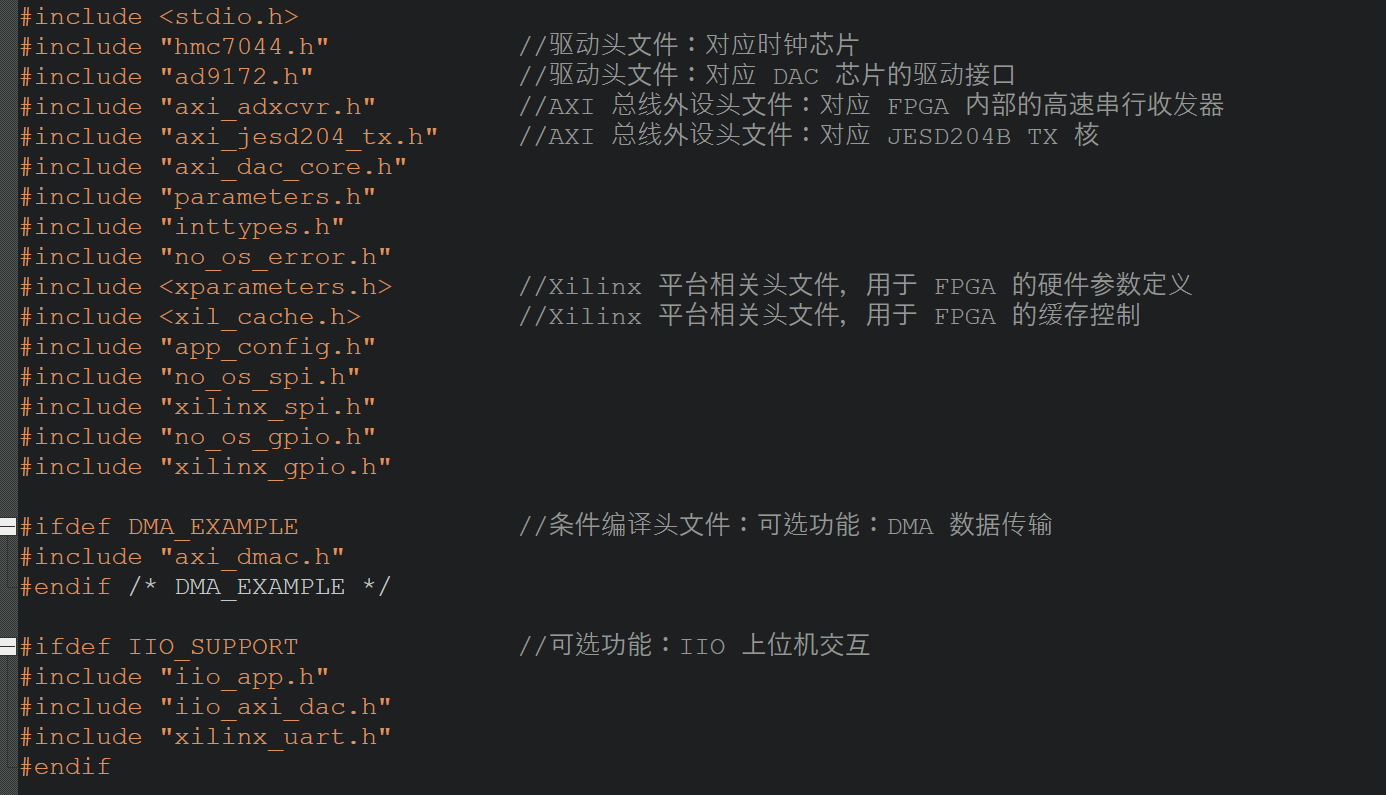

头文件部分
核心参数配置

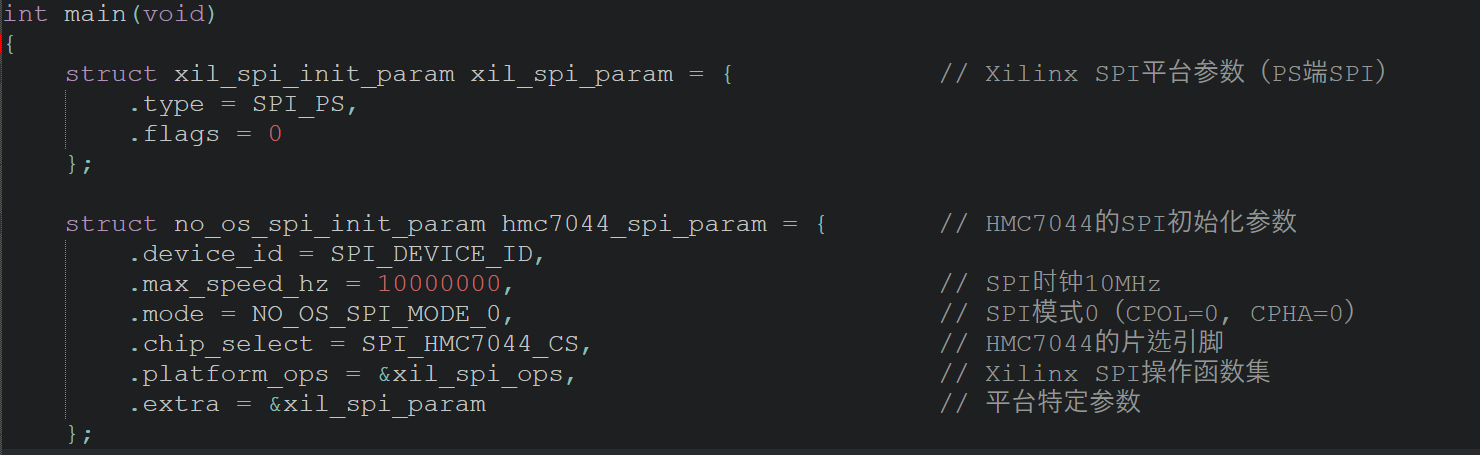

（1）SPI通信参数（HMC7044/AD9172） 1. SPI 是 HMC7044/AD9172 与 FPGA 通信的接口，这里配置了 SPI 的时钟频率、模式、片选引脚，以及 Xilinx 平台的 SPI 驱动参数； 2. no_os_*前缀表示这是跨平台的无操作系统驱动层，适配不同 MCU/FPGA 平台。

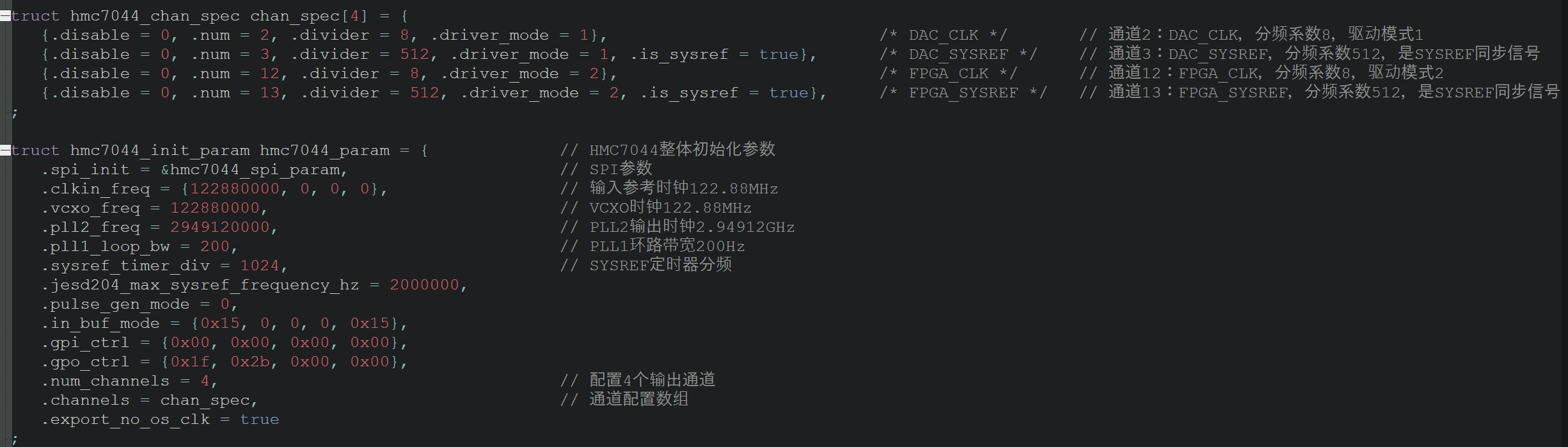

(2) HMC7044 时钟通道配置 1. HMC7044 是高精度时钟发生器，这里配置了 4 个输出通道：2 个给 DAC（时钟 + 同步信号）、2 个给 FPGA（时钟 + 同步信号）； 2. is_sysref = true表示该通道输出 JESD204B 协议必需的 SYSREF 同步信号，用于多芯片同步； 3. PLL2 输出高频时钟（2.94912GHz），通过分频得到 DAC/FPGA 所需的低频时钟（如 DAC_CLK=2.94912G/8=368.64MHz）。

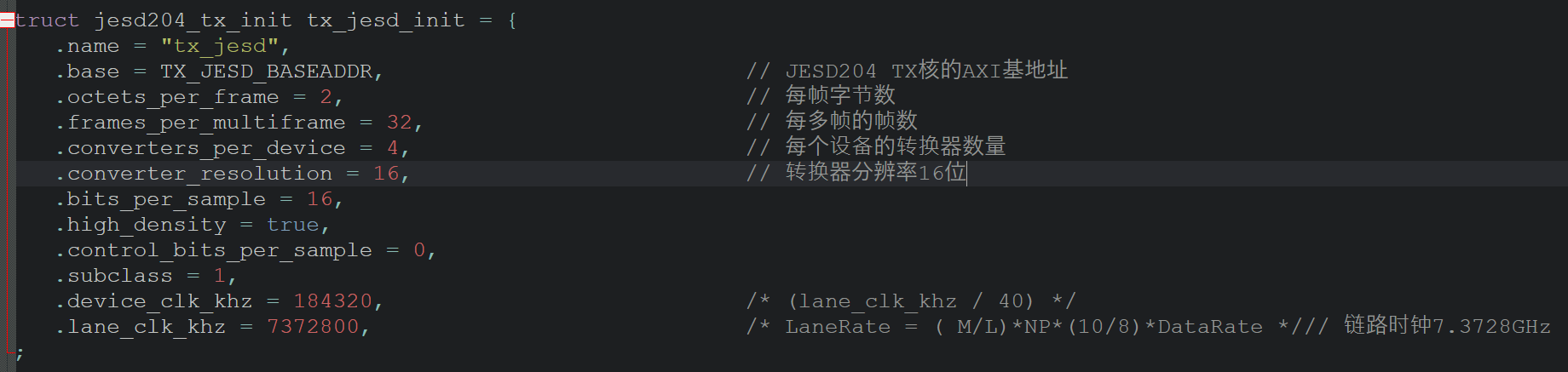

(3) JESD204B TX 核配置 1. JESD204B 是高速串行接口协议，用于 DAC 与 FPGA 之间的高速数据传输； 2. 这里配置了协议的帧结构、链路时钟、分辨率等核心参数，是高速数据传输的关键。

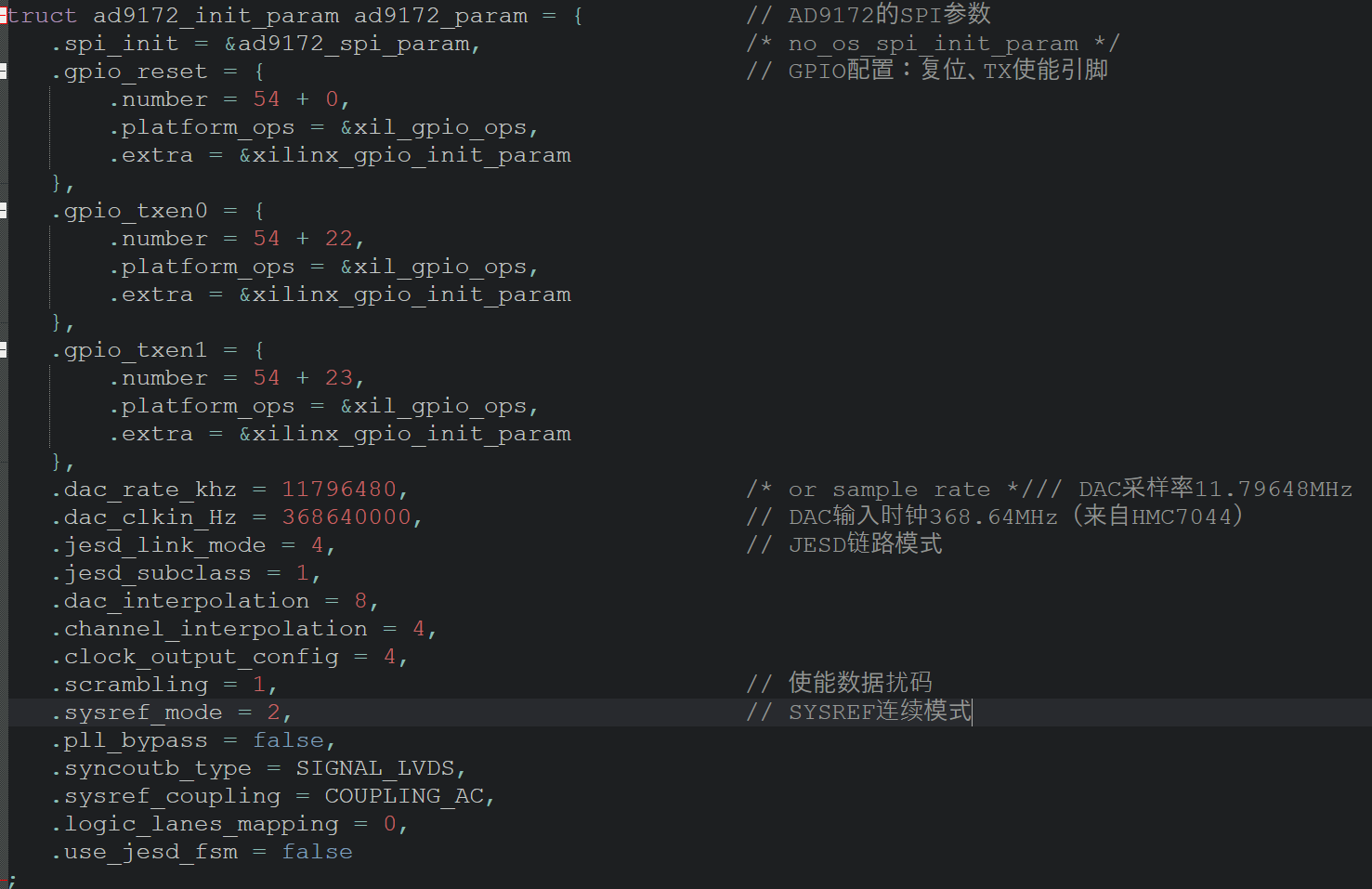

(4) AD9172 DAC 配置 1. 配置了 AD9172 的 SPI、GPIO（复位 / 使能）、采样率、输入时钟、JESD204B 接口参数； 2. dac_clkin_Hz对应 HMC7044 的 DAC_CLK 输出（368.64MHz），是 DAC 的核心工作时钟。
主函数核心逻辑

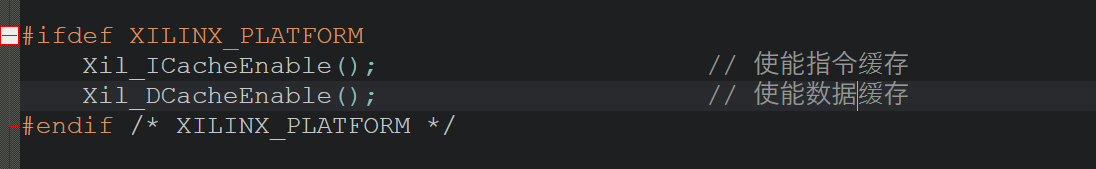

(1) 缓存使能（Xilinx 平台） Xilinx FPGA 的 PS 端（处理系统）需要手动使能缓存，提升运行效率。

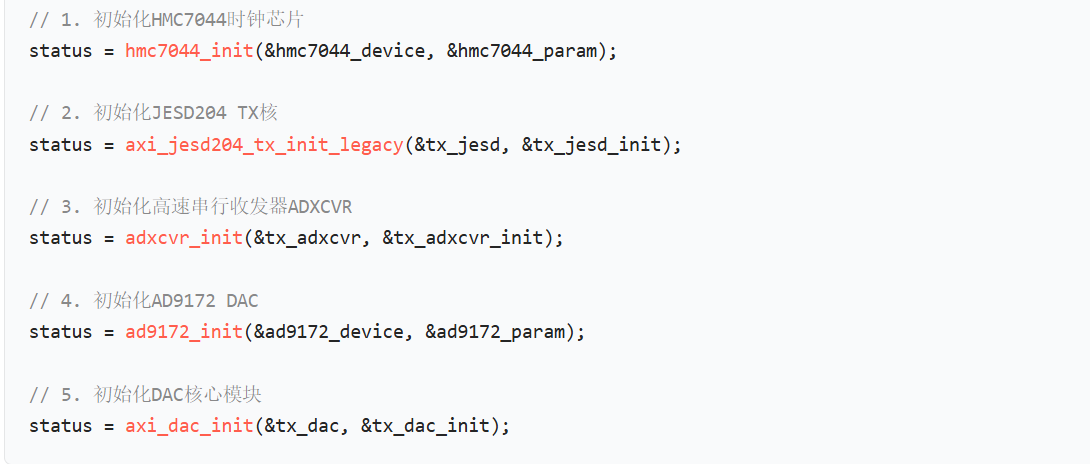

(2) 硬件初始化流程 1. 初始化顺序严格：先时钟（HMC7044）→ 再接口（JESD204/ADXCVR）→ 再 DAC → 最后 DAC 核心； 2. 每一步初始化后检查返回值，失败则跳转到错误处理流程。

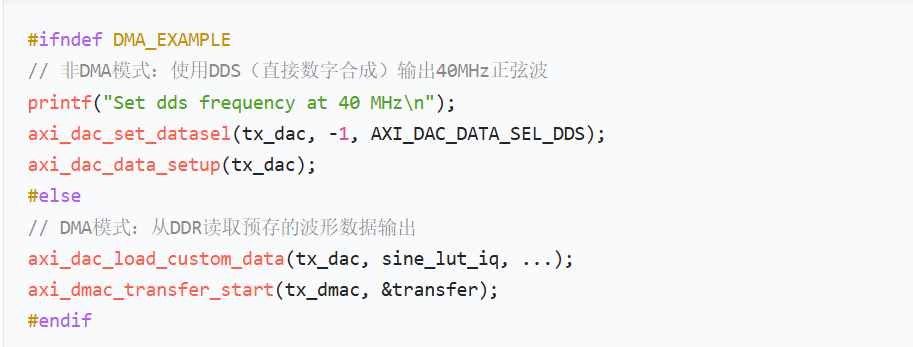

(3) DAC 数据输出配置 1. DDS 模式：DAC 内部生成 40MHz 正弦波（默认）； 2. DMA 模式：从 FPGA 的 DDR 内存读取自定义波形数据，通过 DMA 传输到 DAC。

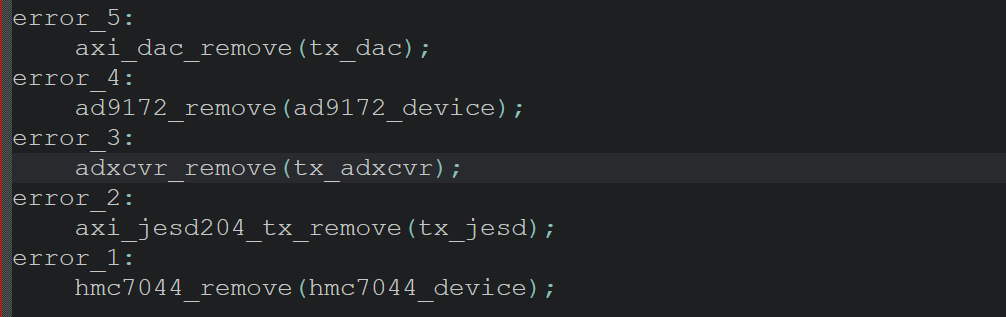

(4) 错误处理与资源释放 采用 goto 语句实现 “错误链” 处理：某一步初始化失败时，按逆序释放已初始化的资源，避免内存泄漏。

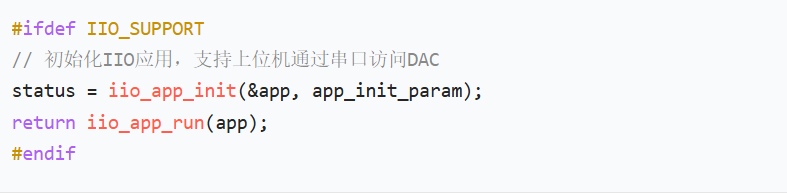

(5) IIO 框架（可选） IIO（Industrial I/O）是 Linux 下的工业 I/O 框架，这里实现了串口透传，上位机可通过 libiio 库控制 DAC（如修改输出频率、幅值）。
