一、lwIP简介
1、lwIP简介
lwIP是什么：阉割的TCP/IP协议（交换机、路由器、光纤收发器） lwIP能做什么：无线网关、远程模块、嵌入式NAT无线路由器(NAT基础上添加lwIP)、网络摄像头
TCP/IP协议栈结构
应用层：HTTP、MQTT、NTP、FTP......（最接近用户的层） 传输层：TCP(可靠，只能在传输层分片)、UDP(不可靠) 网络层：IP(可对UDP分片重组)、ARP(获取对方MAC，数据转发)、ICMP(Ping上是否互通)...... 链路层：数据链路层(MAC内核)＋物理层(PHY芯片)
lwIP+MAC+PHY实现了TCP/IP协议栈结构（lwIP实现了应用层传输层网络层）

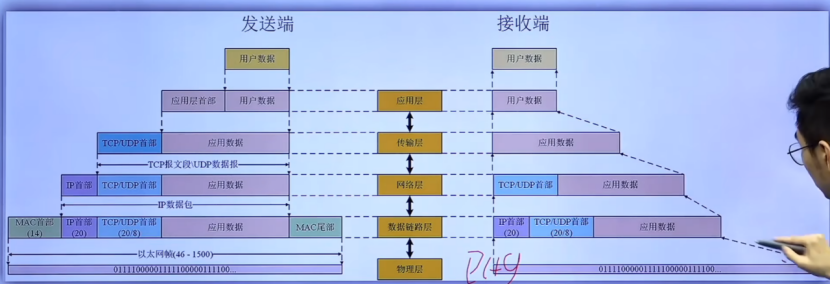

TCP/IP协议栈的数据封装与解封装
封装：数据添加各层协议的首部。 解封装：在各层间除去自层的首部。

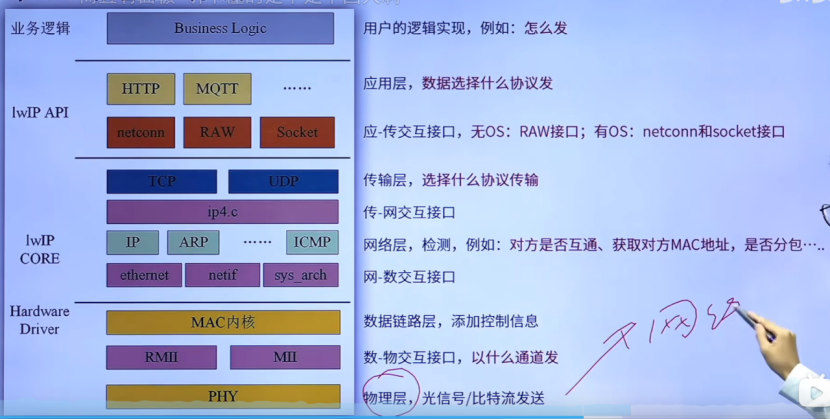

2、lwIP结构框图
3、如何使用lwIP
根据：文档资料、例程源码
二、MAC简介
1、MAC简介
10/100/1000M以太网MAC内核，提供地址及媒体访问的控制方式（看手册）
MAC内核的特性：
1传输速率：支持外部PHY数据实现10/100/1000传输速率 2协议标准：符合MII和RMII接口与快速以太网PHY 3工作模式：全双工or半双工 4站管理接口：支持MDIO接口配置和管理PHY设备 5其他特性

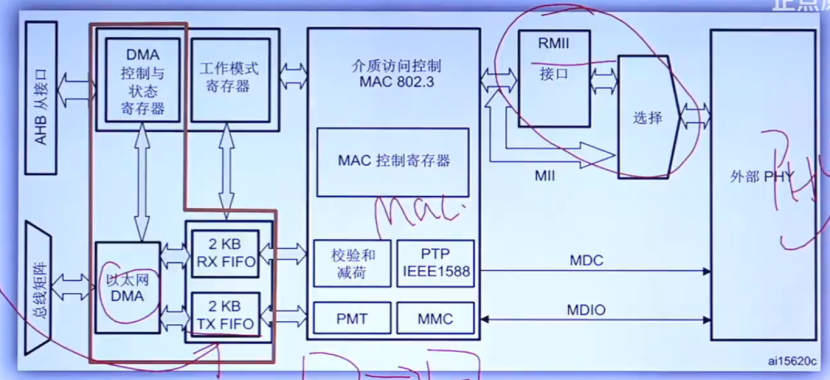

2、ST的ETH框架

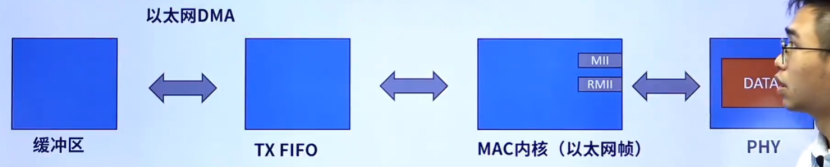

以太网DMA数据包以DMA方式发送/接收 MAC内核以太网真发送时，给数据加上一些控制信息；以太网帧接收时，去掉控制信息 PHY交互接口： 数据通道：介质接口RMII/MII 管理通道：SMI站管理接口
3、SMI站管理接口
允许应用程序通过时钟线和数据线访问任意PHY寄存器，最多支持32个PHY访问

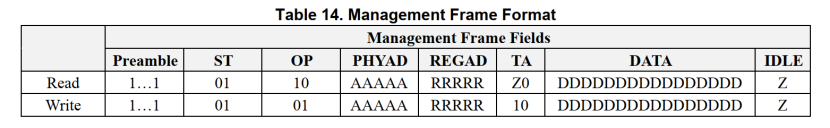

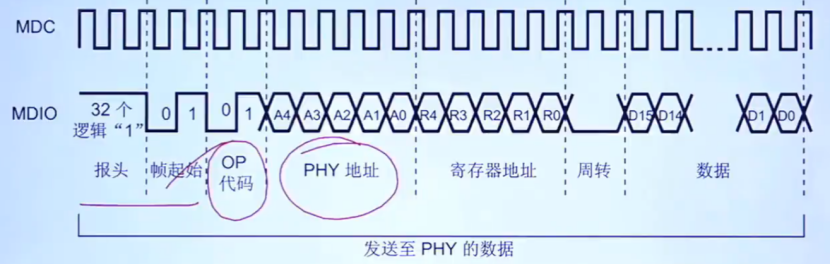

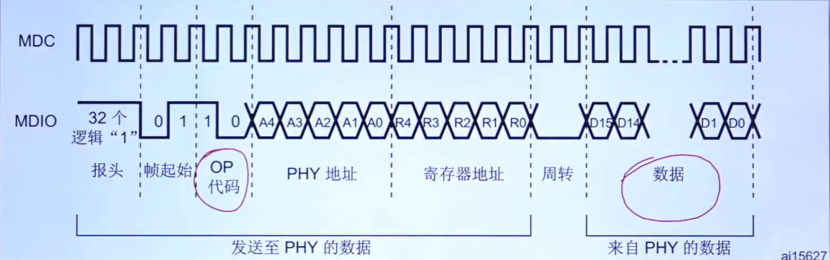

MDC：周期时钟引脚 MDIO：数据输入/输出比特流 SMI帧格式
PHYAD：PHY地址 REGAD：寄存器地址 DATA数据位：16位数据位
4、介质接口MII、RMII
用于MAC与外接PHY互联，支持10/100数据传输模式。以太网帧转发到PHY设备当中

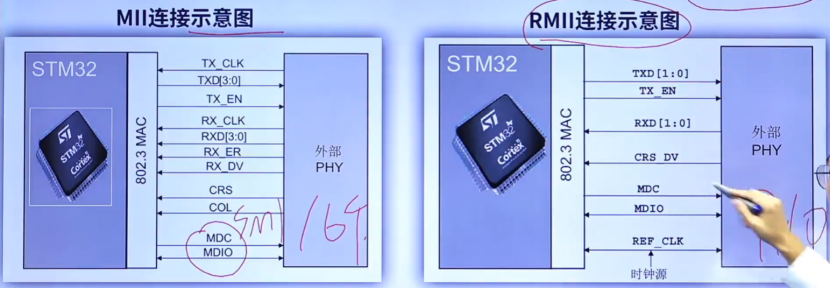

介质接口MII、RMII比较
相同的特性
支持外部PHY接口实现10/100数据传输速率 符合IEEE协议标准等
不同的特性
引脚数量 参考时钟 数据位宽等

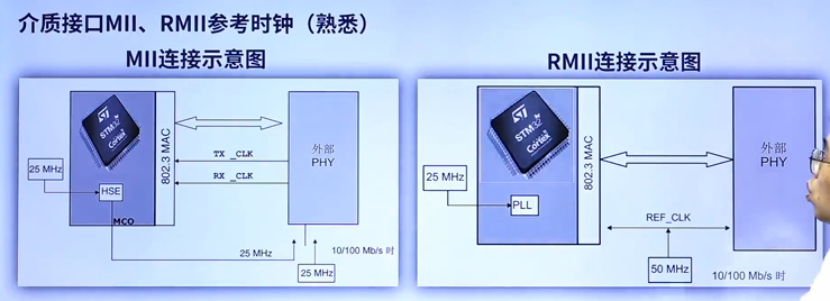

介质接口MII、RMII参考时钟
