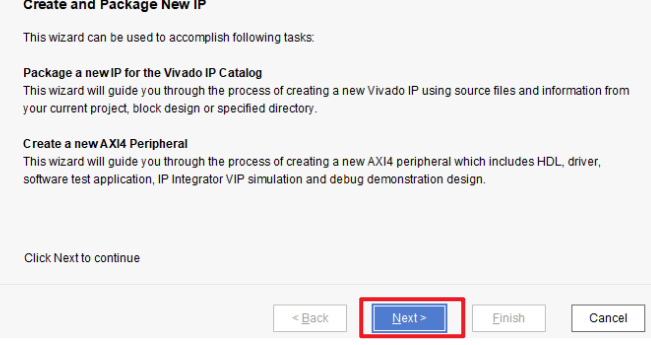

一、创建 axi4-lite-slave 总线接口 IP

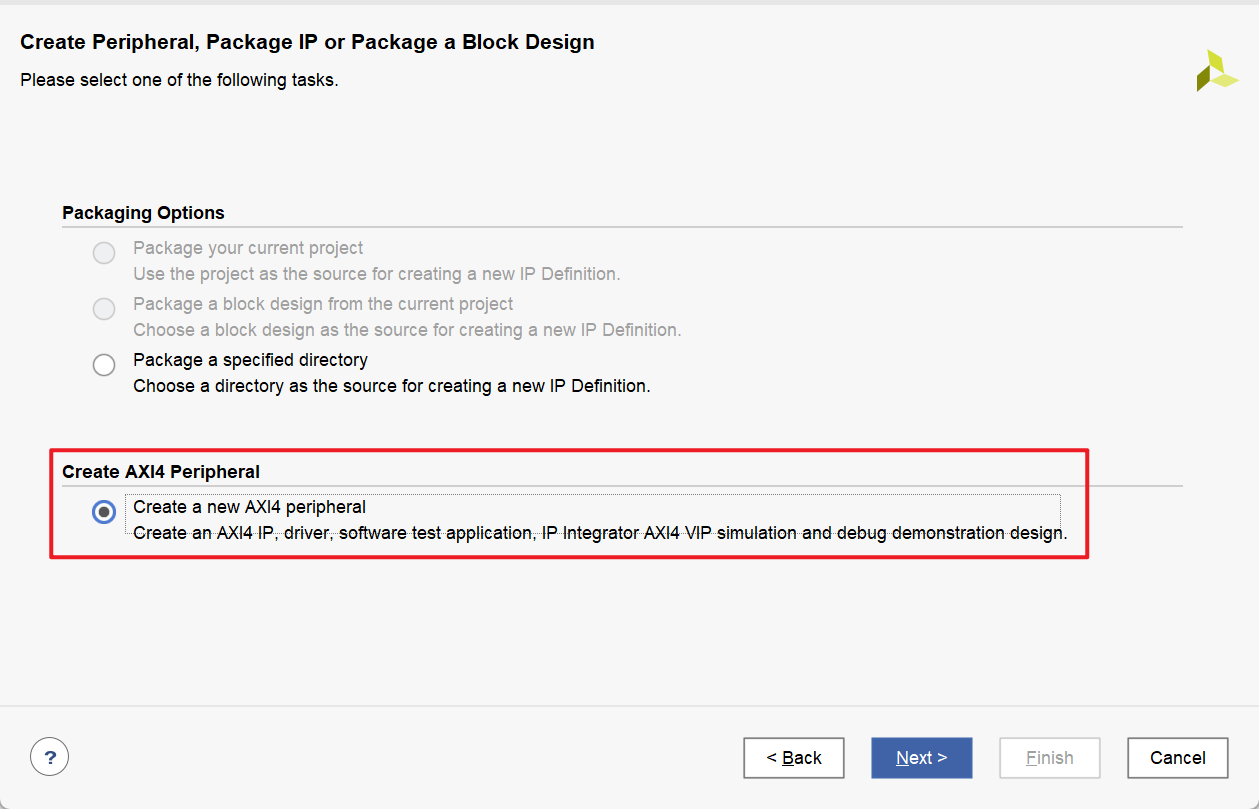

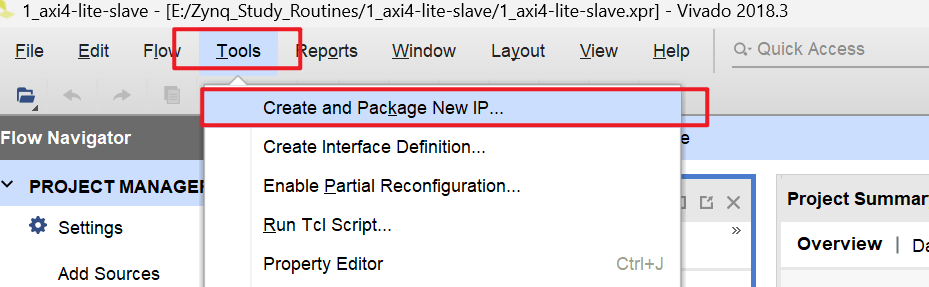

1 创建一个 AXI4-Lite 接口总线 IP
2 选择使用 vivado 自带的 AXI 总线模板创建一个 AXI4-Lite 接口 IP

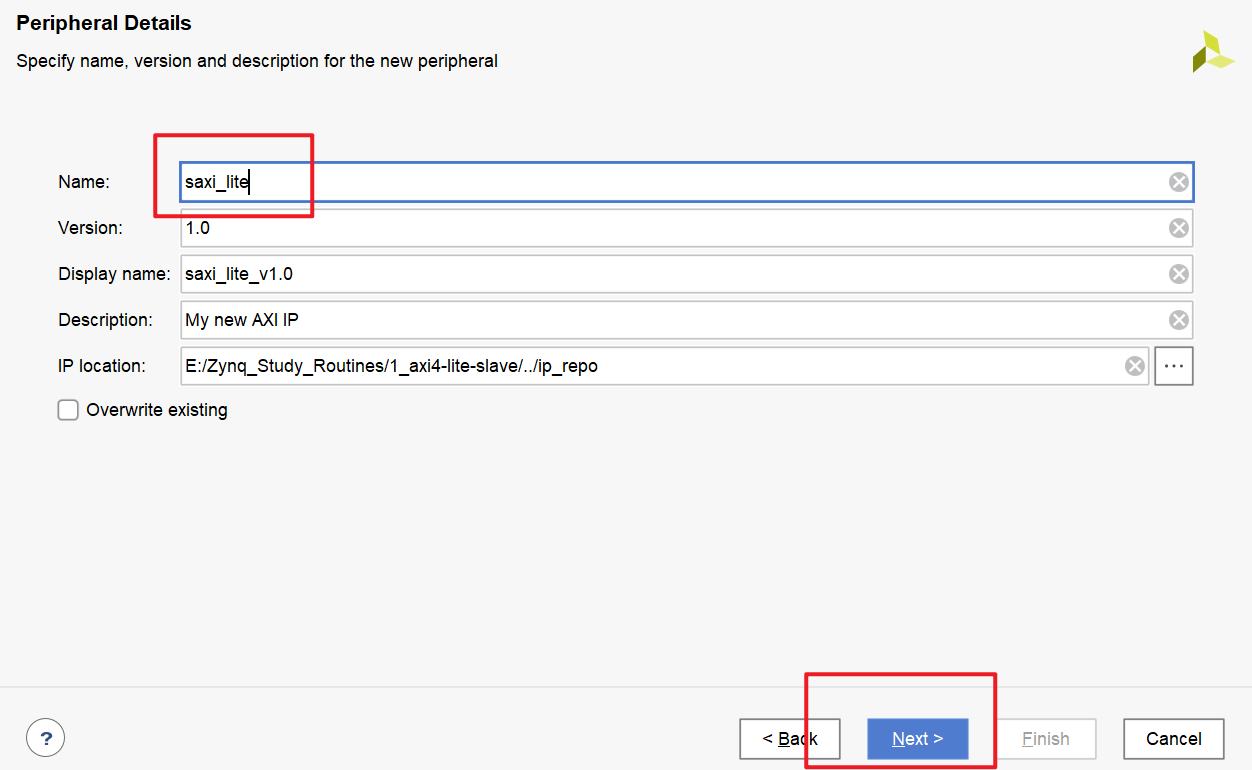

3 设置 IP 的名字为 saxi_lite
模板支持 3 中协议，分别是 AXI4-Full AXI4-Lite AXI4-Stream

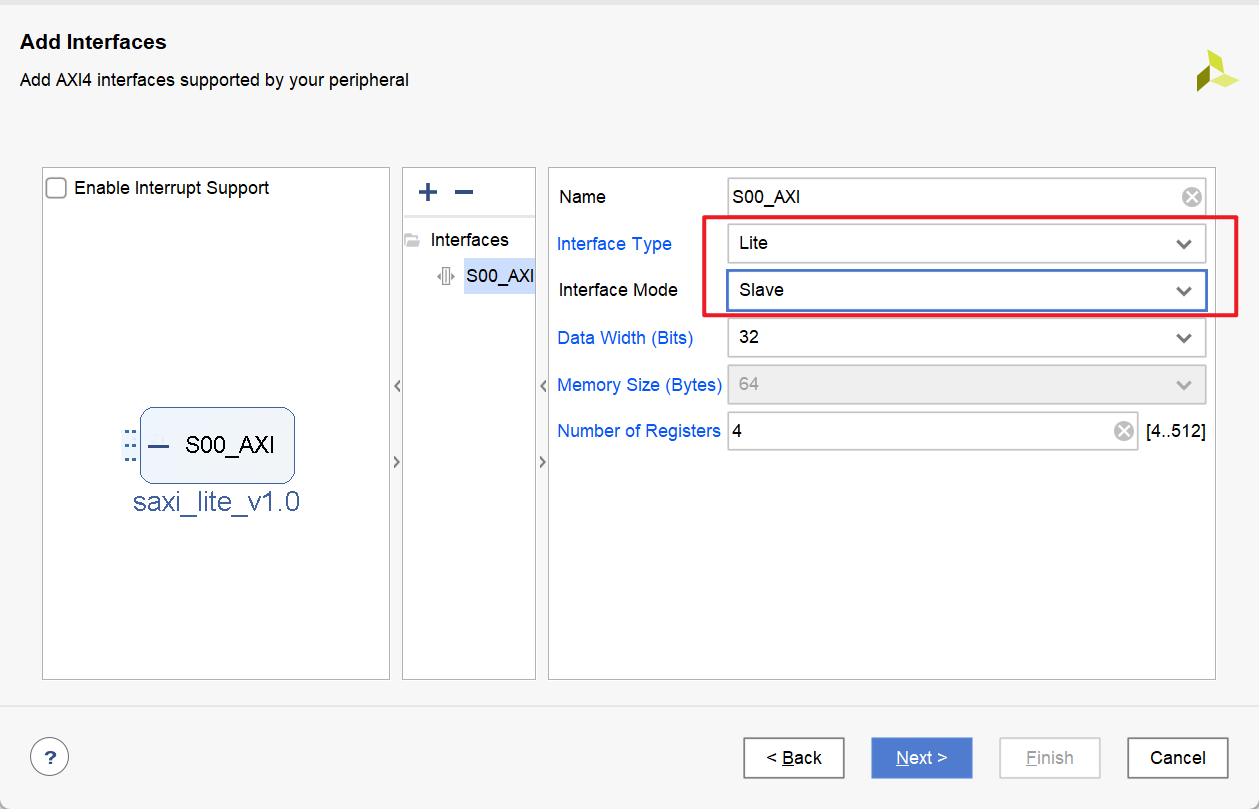

4 总线包括 Master 和 Slave 两种模式，这里选择 Slave 模式

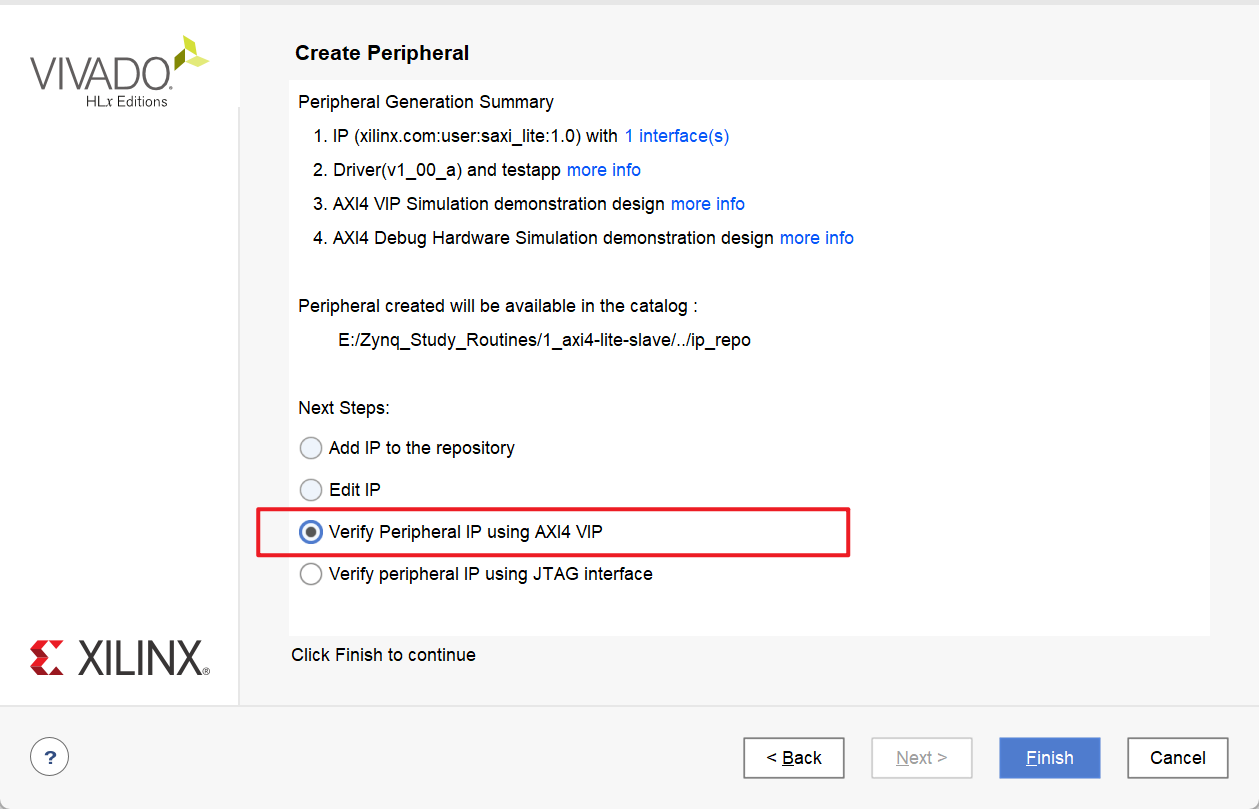

5 选择 Verify Peripheral IP using AXI4 VIP 可以对 AXI4-Lite 快速验证

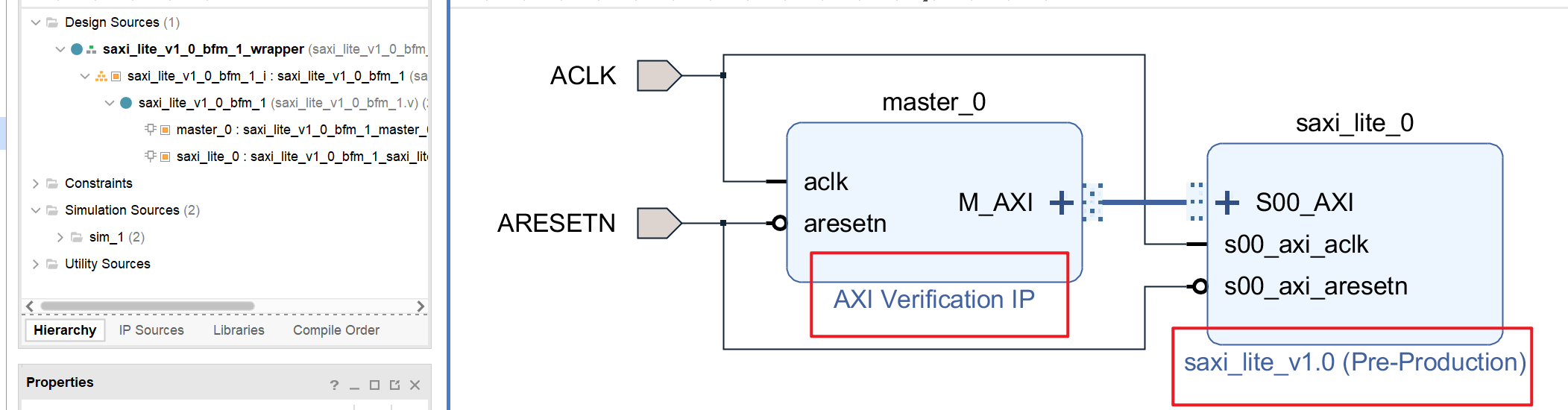

6 单击 Finish 后展开 VIVADO 自动产生的 demo，单击 Block Design 的工程，
saxi_lite_0是我们自定义的 IP， master_0 是用来读写我们自定义的 saxi_lite_0，以此验证我们的 IP 正确性。

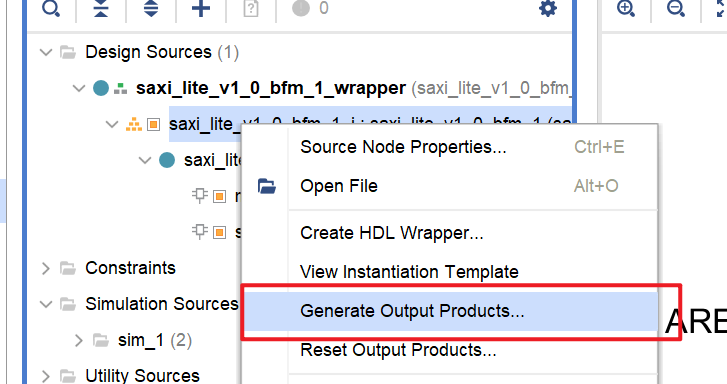

7 右击 Generate Output Products生成接口文件

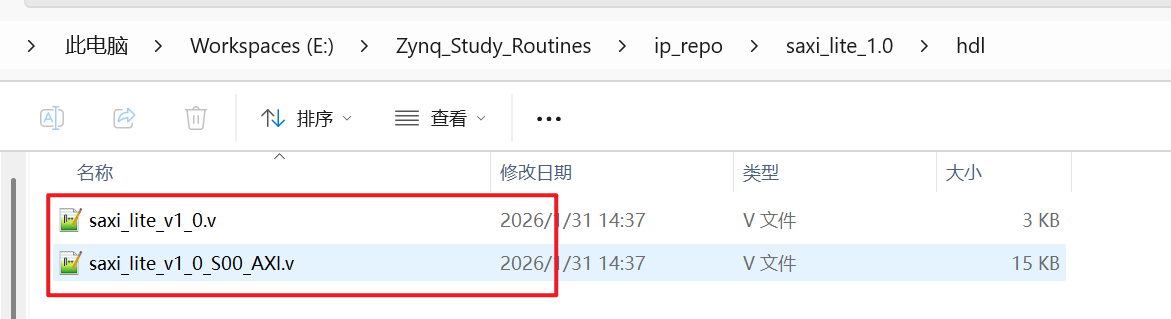

8 源码+接口文件
二、程序分析

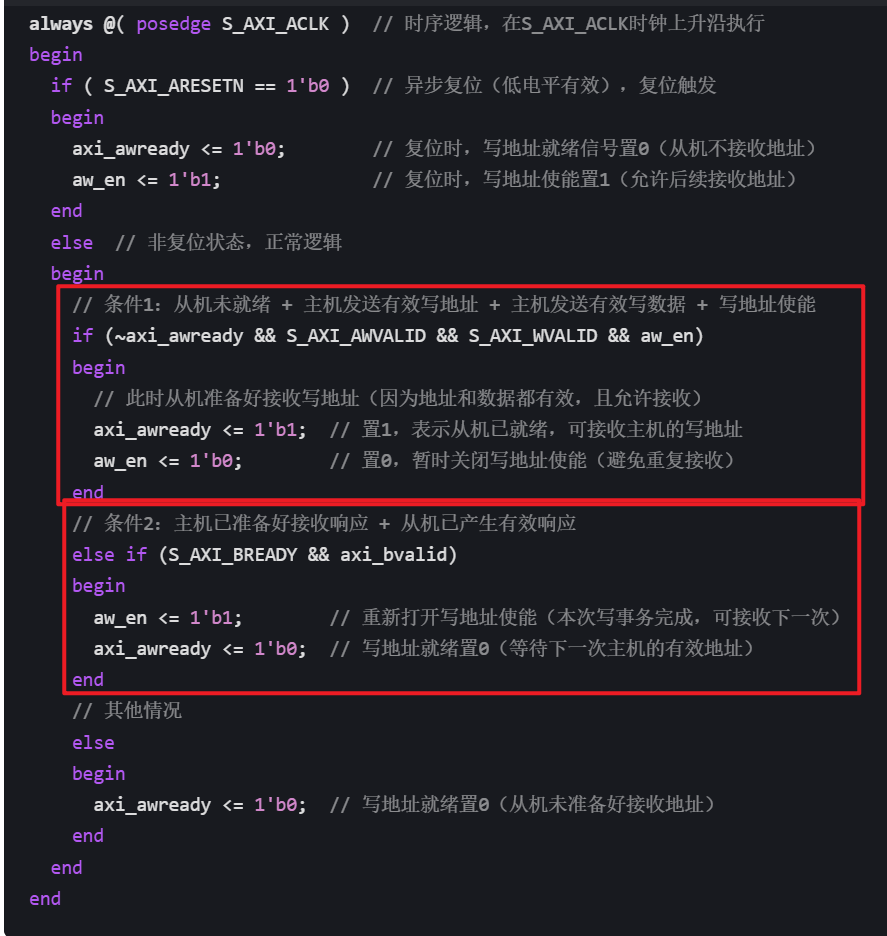

1:axi-lite-slave 的 axi_awready
从机写地址就绪

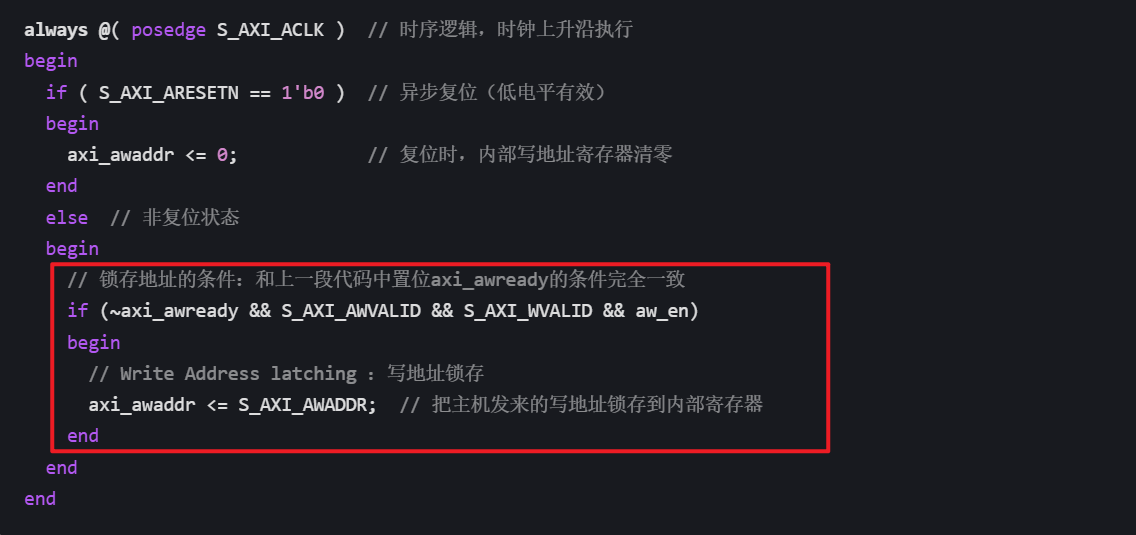

2:axi-lite-slave 的 axi_awaddr
核心逻辑是仅在从机准备接收写地址的时刻，锁存主机的写地址：

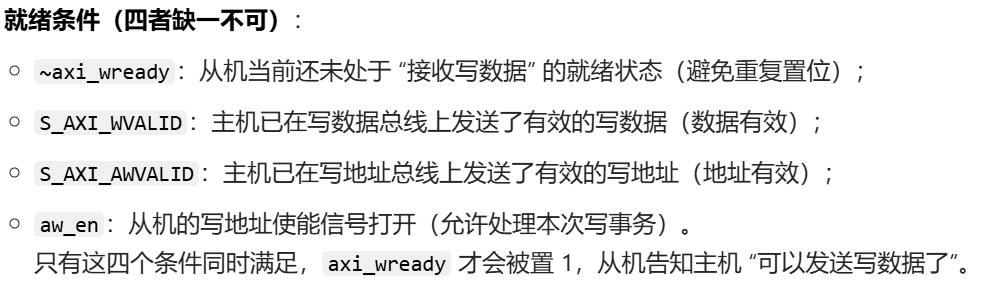

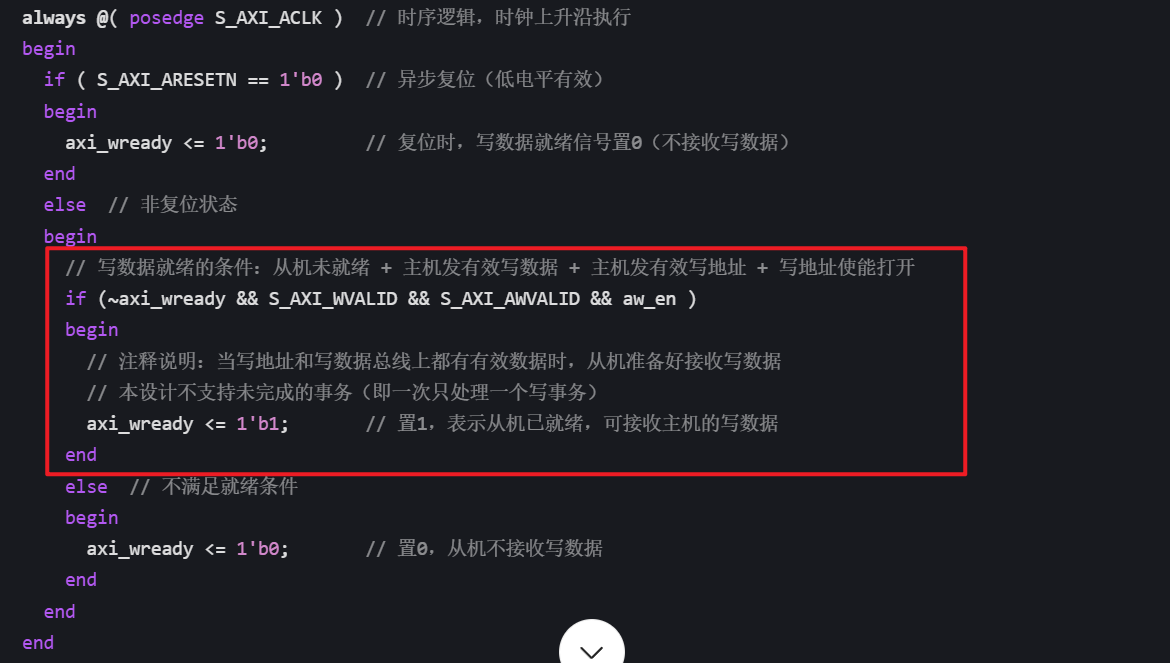

3:axi-lite-slave 的 axi_wready
AXI4-Lite 总线写数据通道（W Channel）的核心逻辑，作用是控制从机侧写数据就绪信号axi_wready 的状态 只有在满足条件时，从机才会置位该信号，表示可以接收主机发来的写数据。

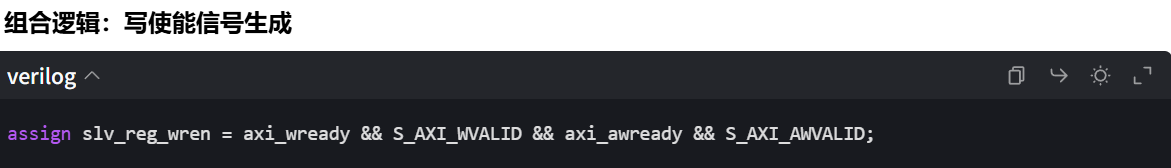

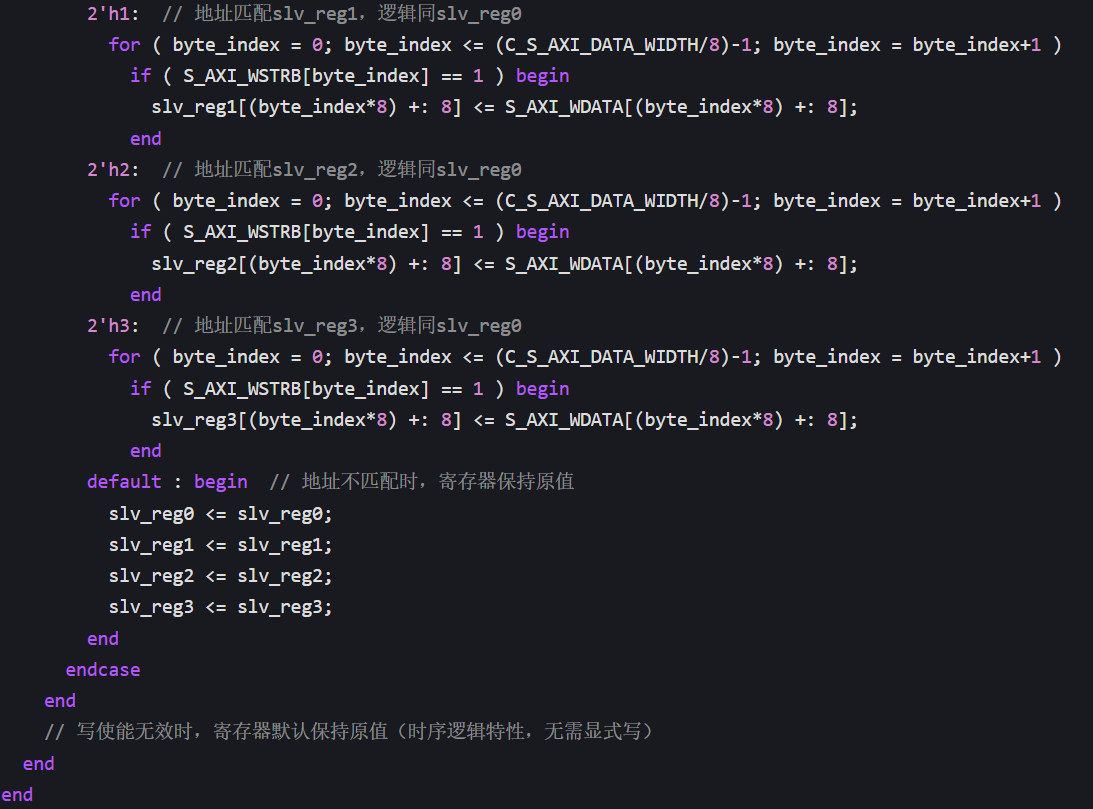

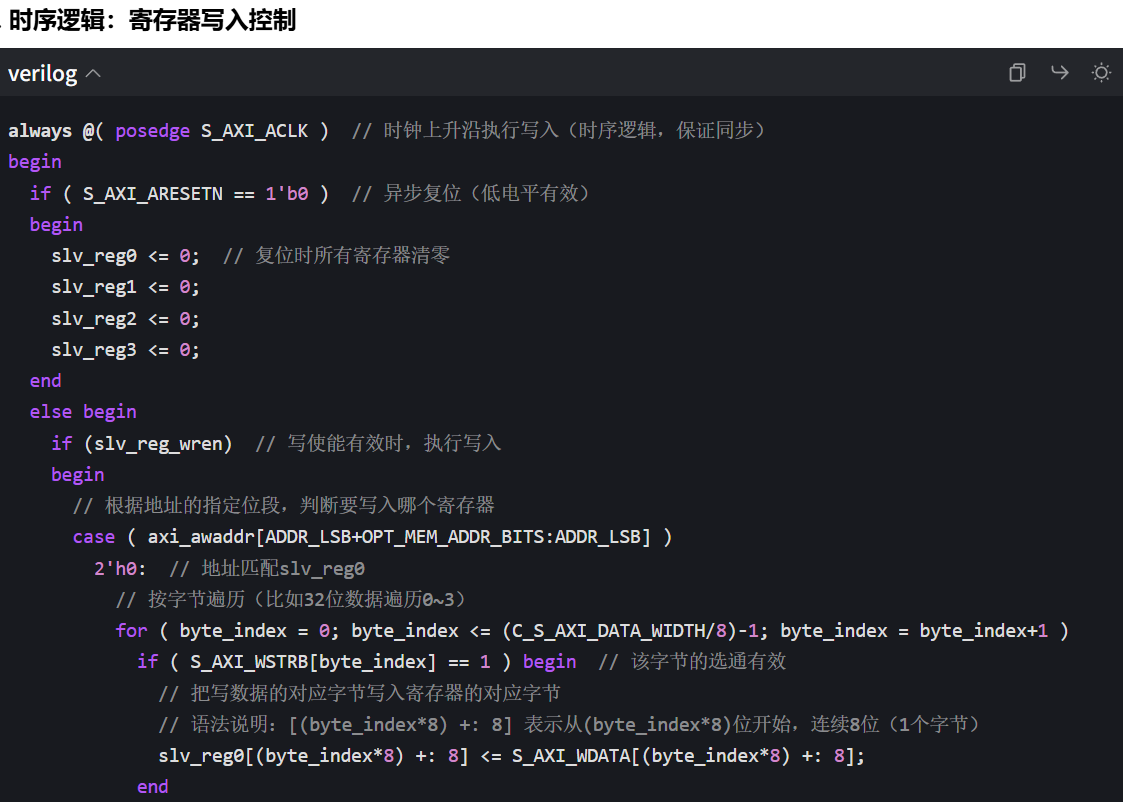

4:axi-lite-slave 的写数据寄存器
核心数据写入逻辑，分为两部分： 一是通过组合逻辑生成写使能信号 slv_reg_wren， 二是在写使能有效时，根据锁存的地址和写选通信号，将主机发来的写数据精准写入对应的从机寄存器（slv_reg0~slv_reg3），还支持按字节粒度的写入控制。

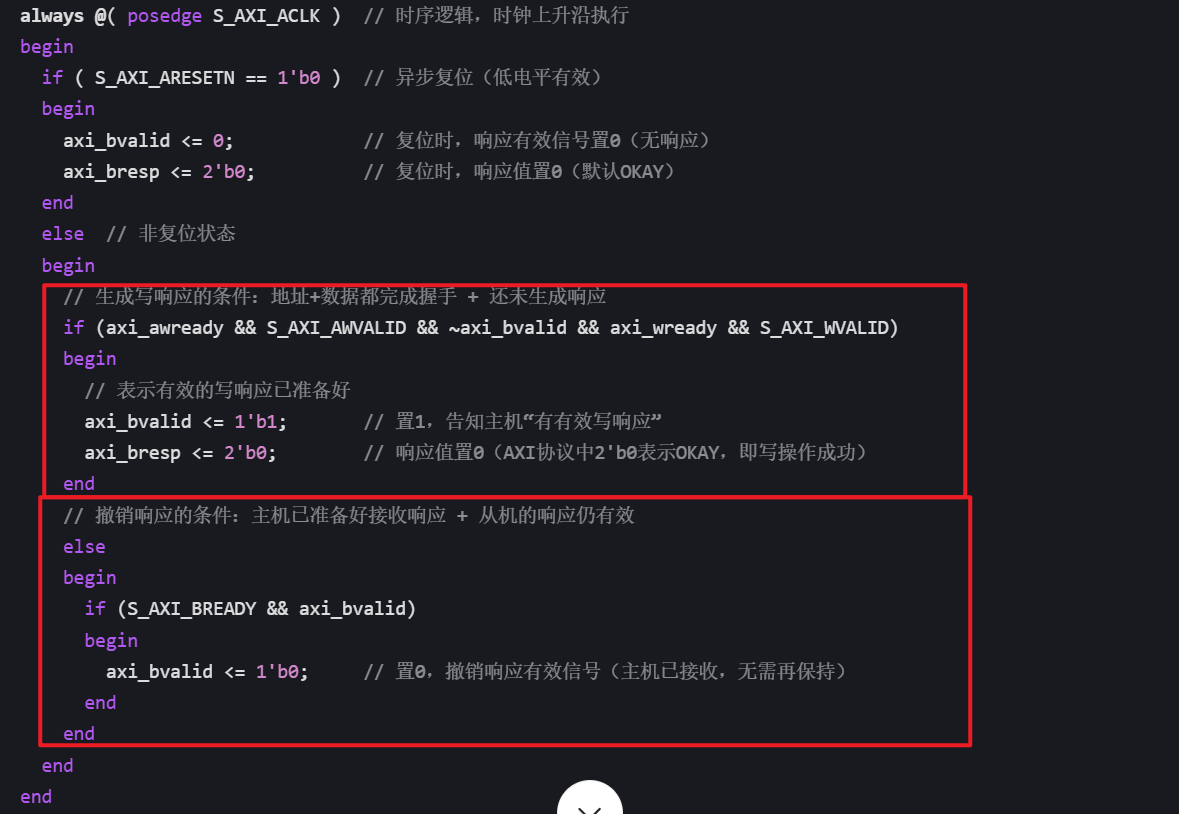

5:axi-lite-slave 的 axi_bvalid 信号
AXI4-Lite 写响应通道（B Channel）的核心控制逻辑， 作用是在写事务完成后，生成并管理从机到主机的写响应信号（axi_bvalid 和 axi_bresp），告知主机本次写操作是否成功。

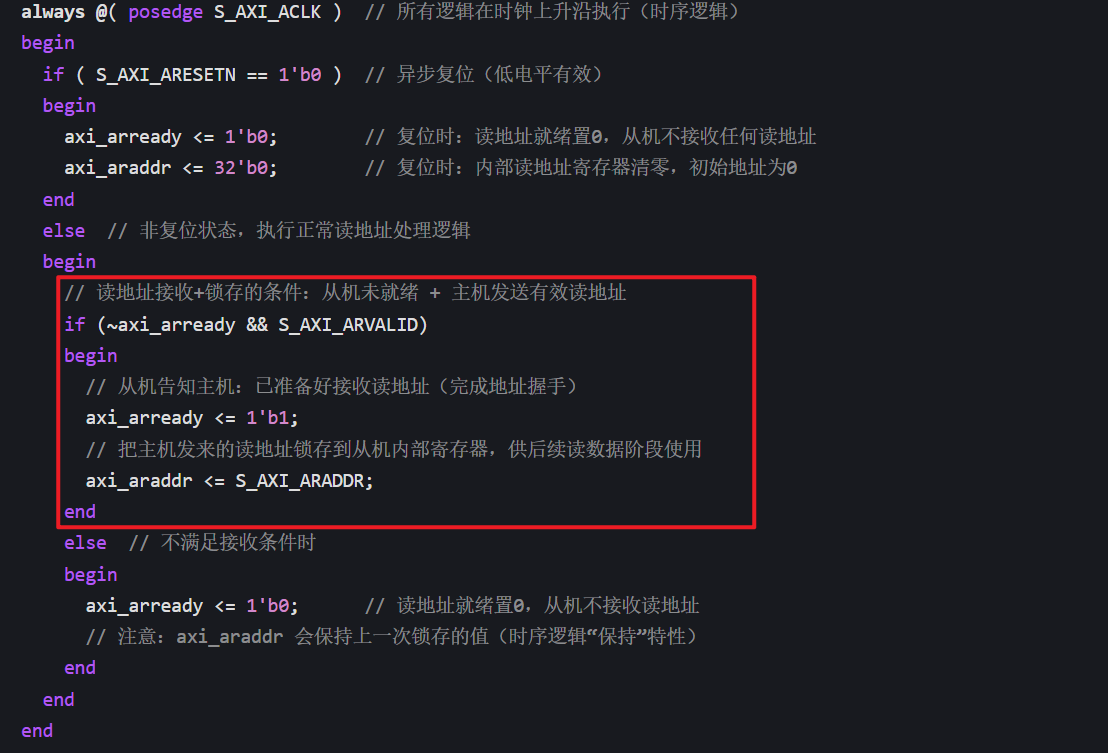

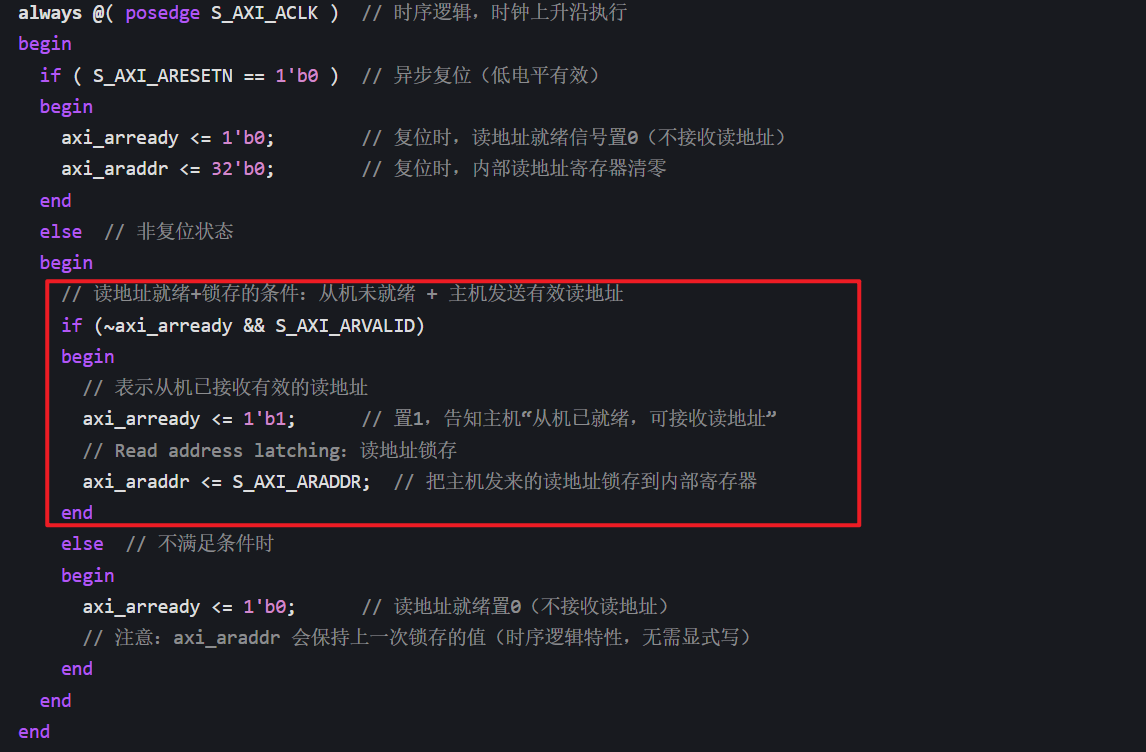

6:axi-lite-slave 的 axi_arready
AXI4-Lite 读地址通道（AR Channel）的核心逻辑，主要实现两个功能： 一是控制从机侧读地址就绪信号 axi_arready 的状态， 二是在满足条件时锁存主机发来的读地址 S_AXI_ARADDR 到从机内部寄存器 axi_araddr，为后续的读数据操作提供目标地址。
7:axi-lite-slave 的 axi_araddr
AXI4-Lite 总线读地址通道（AR Channel） 的核心控制逻辑，主要实现两个关键功能： 一是控制从机读地址就绪信号 axi_arready 的状态， 二是在主机发送有效读地址时，将地址锁存到从机内部寄存器 axi_araddr，为后续读取对应寄存器数据做准备。

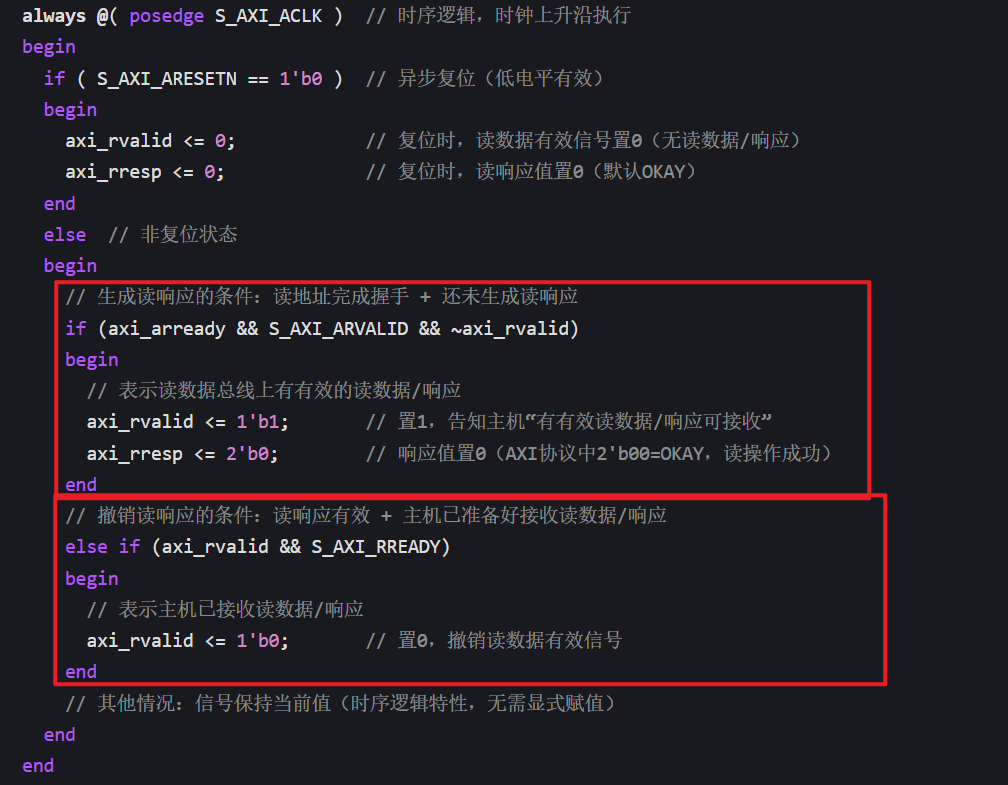

8:axi-lite-slave 的 axi_rvalid 信号
AXI4-Lite 读响应 / 读数据通道（R Channel）的核心控制逻辑， 主要作用是在主机发起读请求并完成地址握手后，生成有效的读响应信号（axi_rvalid 和 axi_rresp），并在主机接收读数据后撤销该信号，完成一次读事务的闭环。

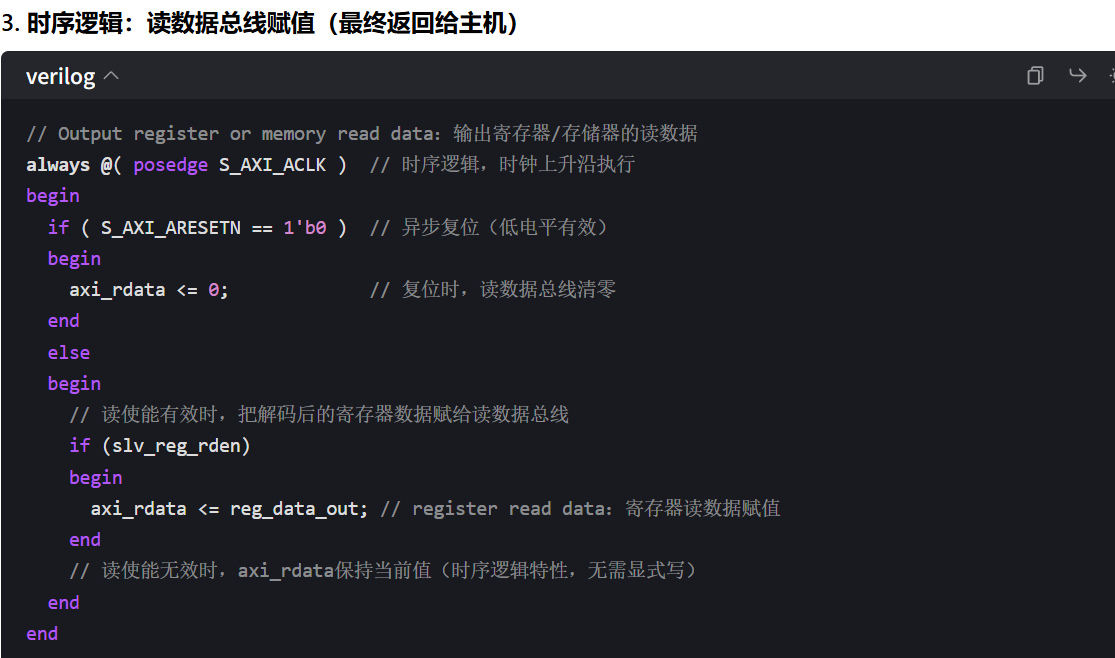

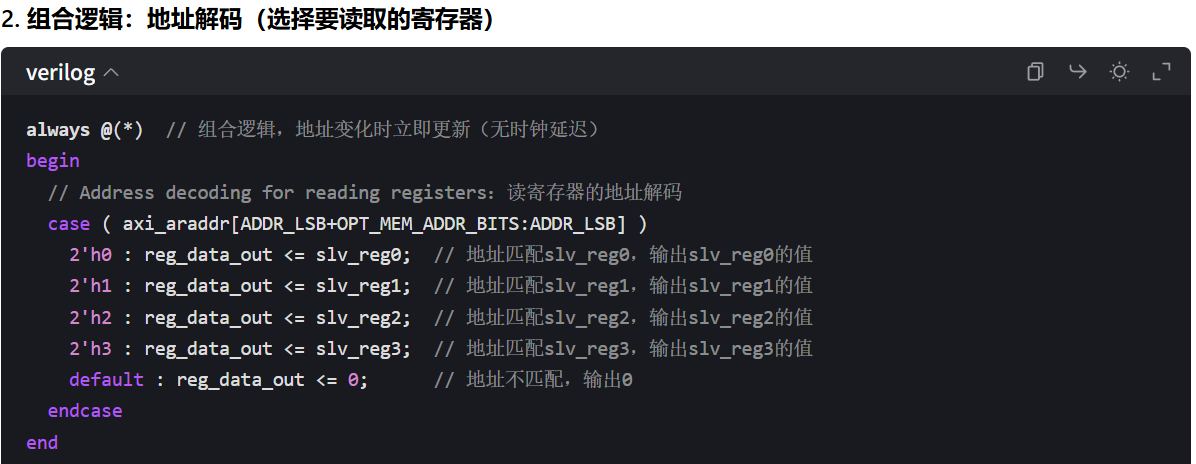

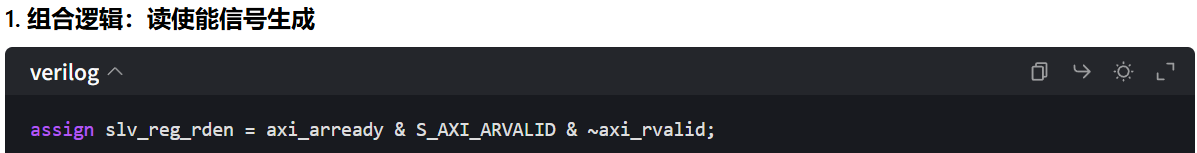

9:axi-lite-slave 的读数据寄存器
AXI4-Lite 读事务的核心数据读取与输出逻辑，分为三部分： 生成读使能信号、 地址解码选择要读取的寄存器、 在合适时机将寄存器数据赋值给读数据总线 axi_rdata，最终把数据返回给主机。
可以发现，axi-lite-slave 的代码中没有突发长度的处理，每次只处理一个地址的一个数据。 并且也没有 WLAST 和 RLAST 信号，说明 axi-lite-slave 适合一些低速的数据交互，但是可以节省一些FPGA 的逻辑资源。
三、仿真分析

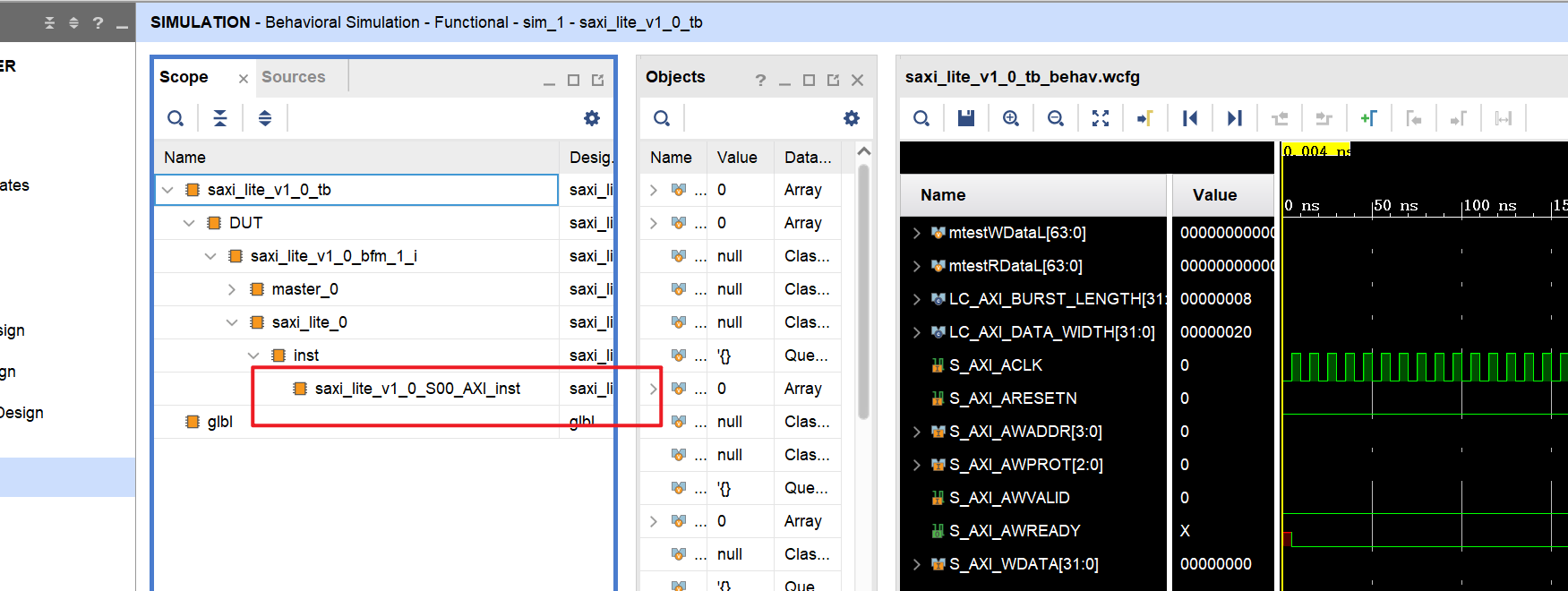

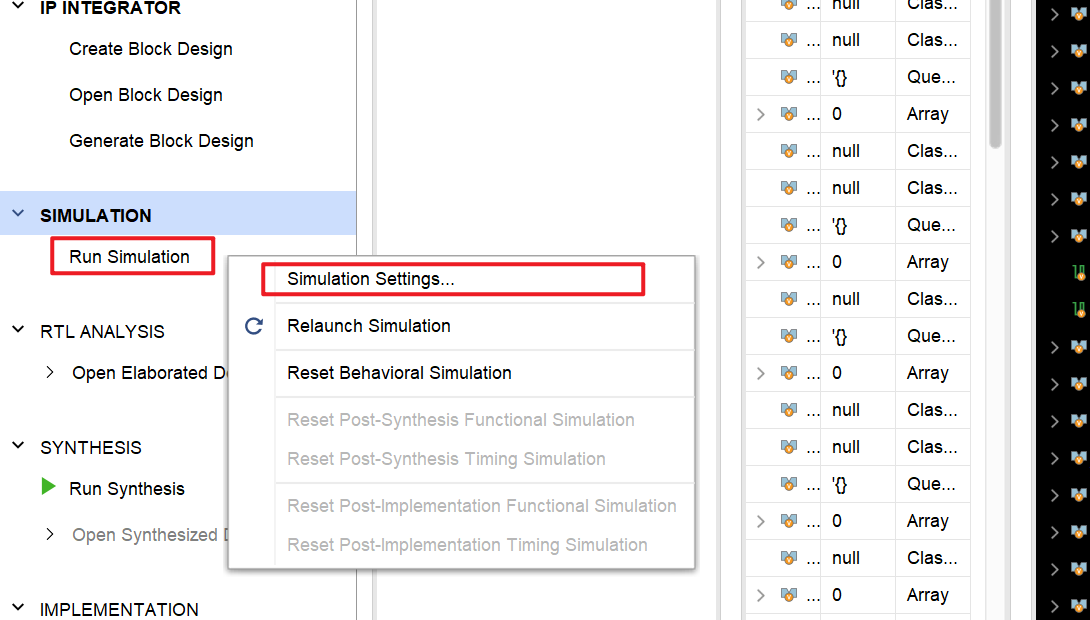

单击仿真
添加观察信号

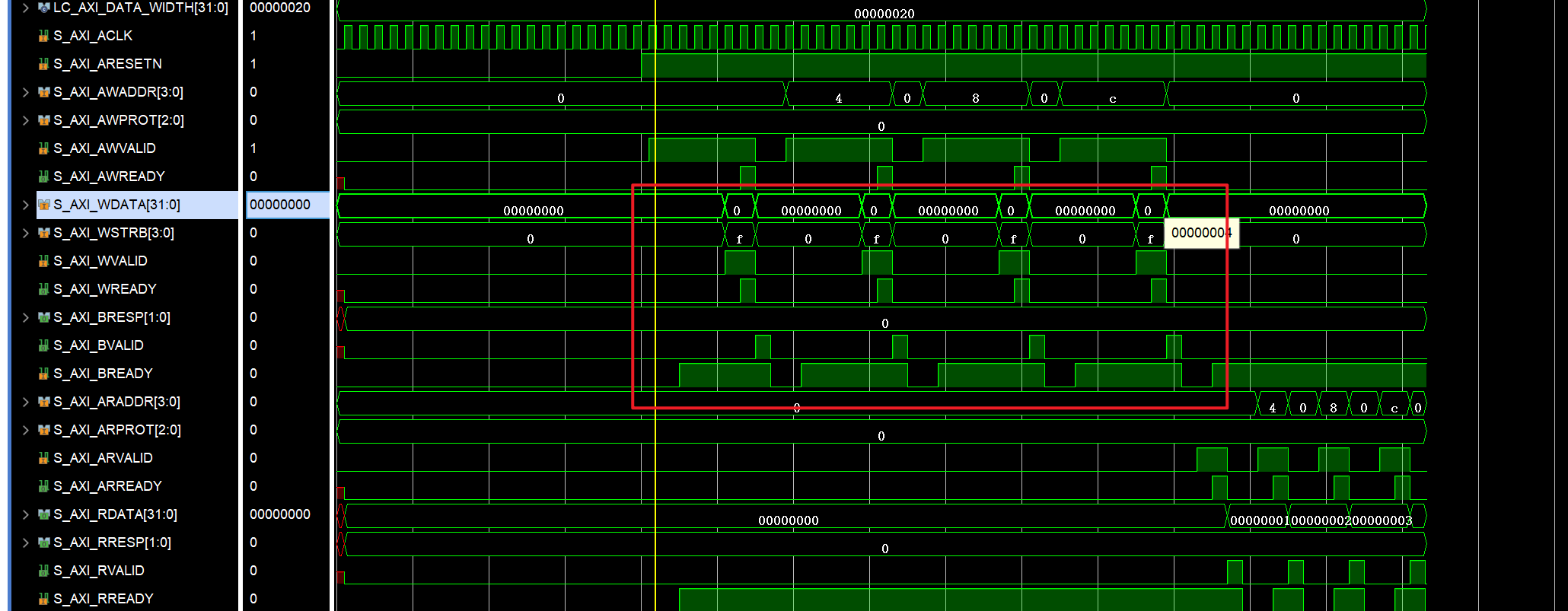

写入操作

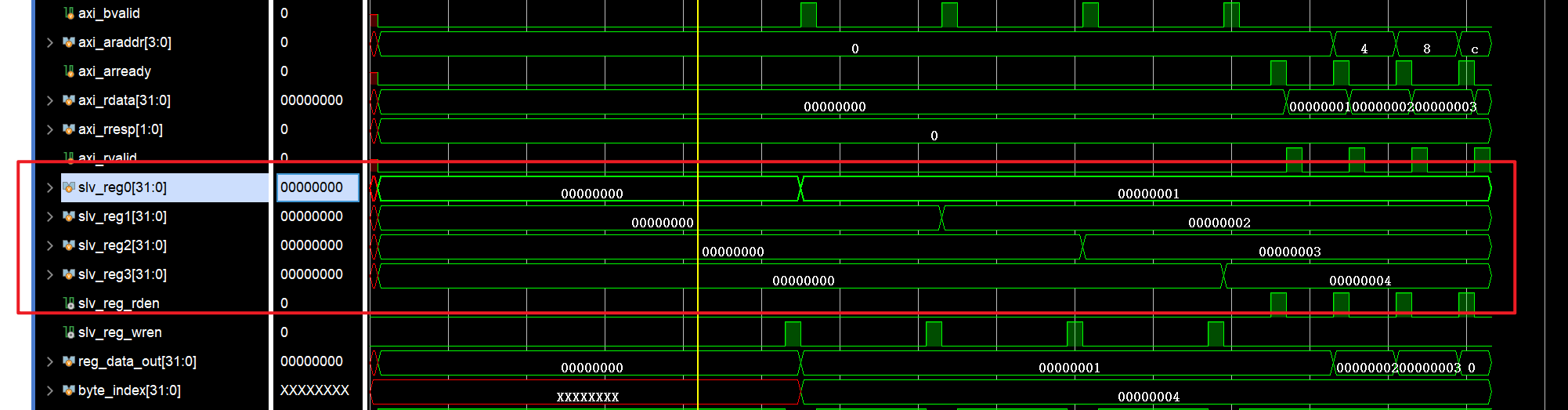

AXI 总下依次写入 1 2 3 4，slv_reg0~slv_reg3 完成数据寄存

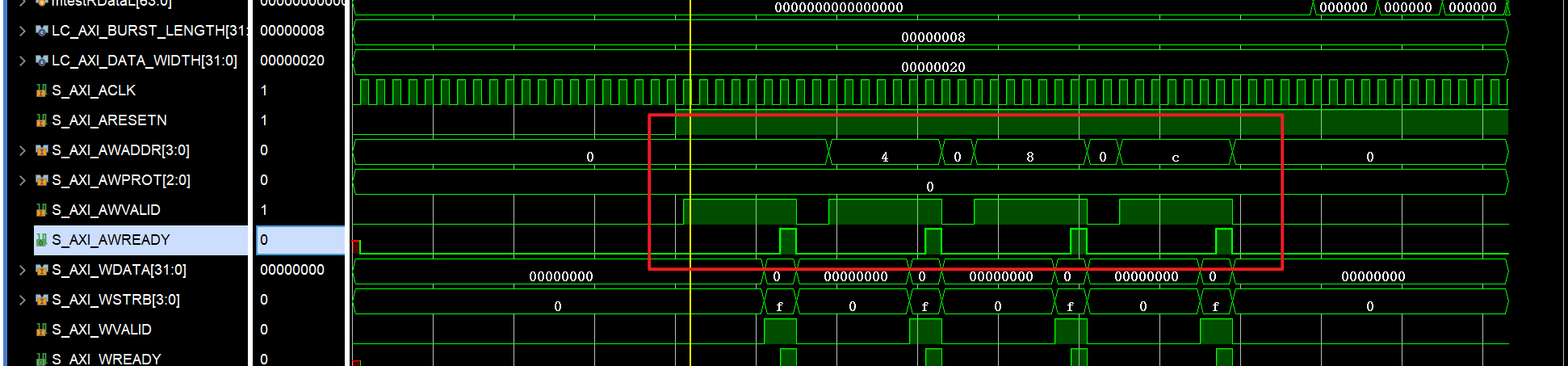

写地址有效：
写数据有效：

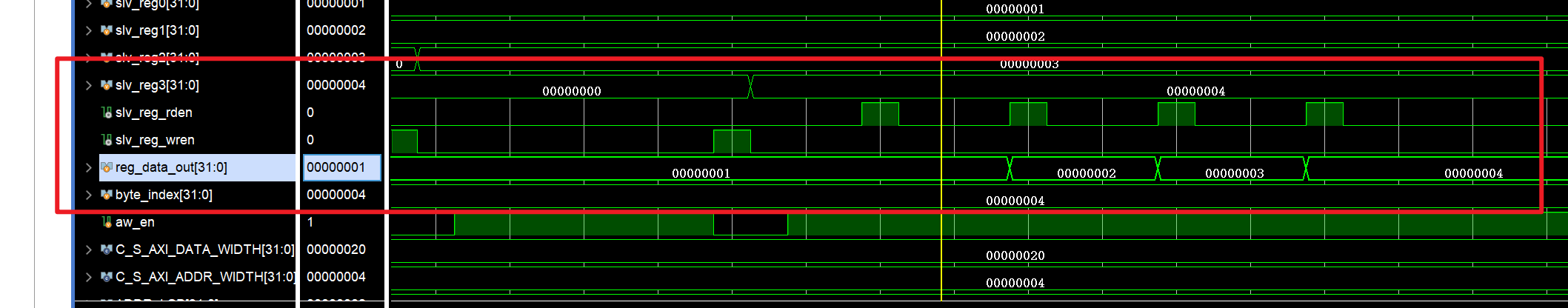

写数据，四个reg内写入数据

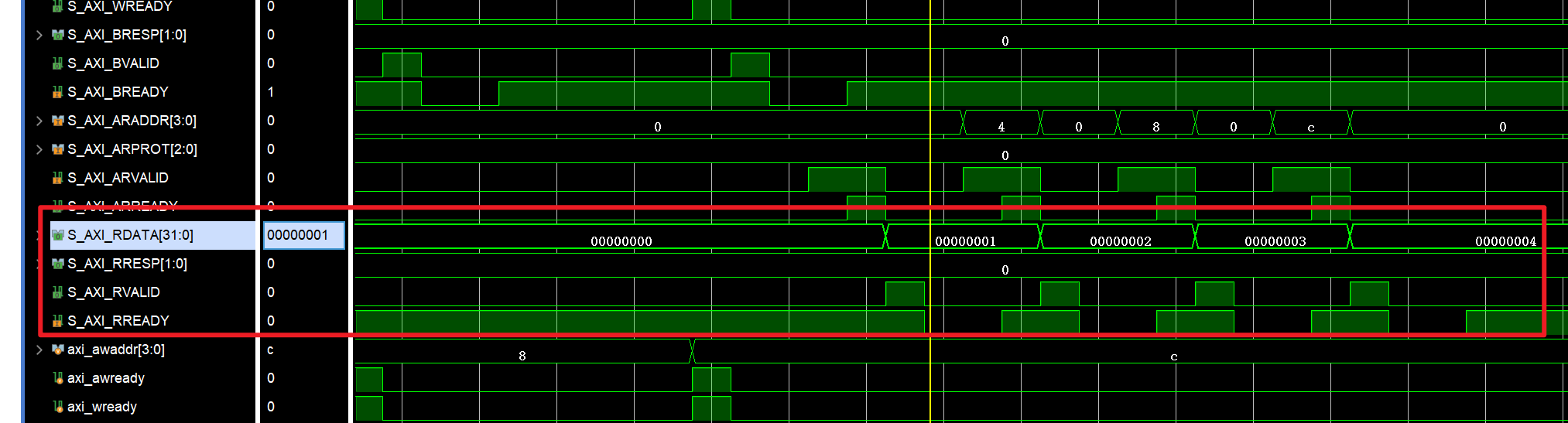

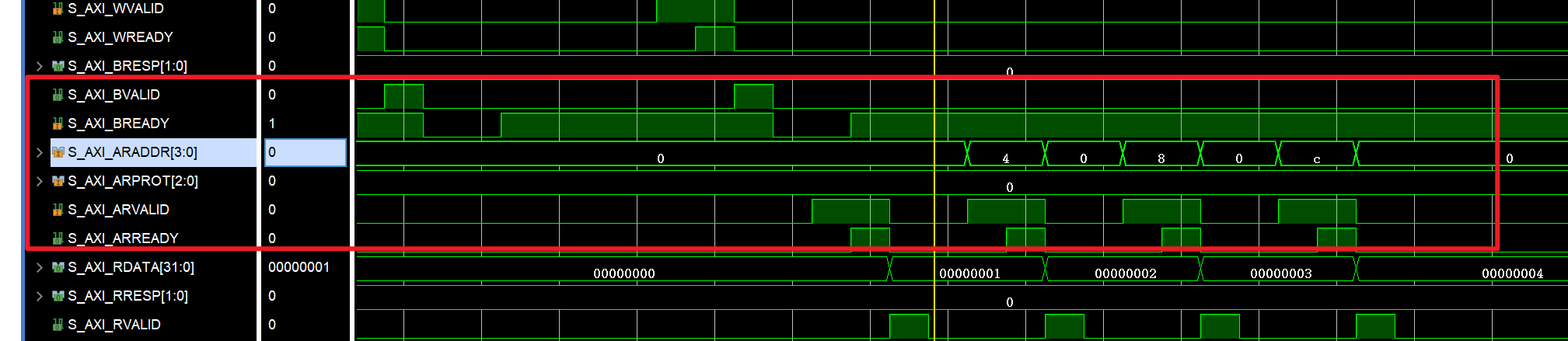

读数据操作
读地址有效：
数据有效：
数据有效：
