嵌入式开发流程

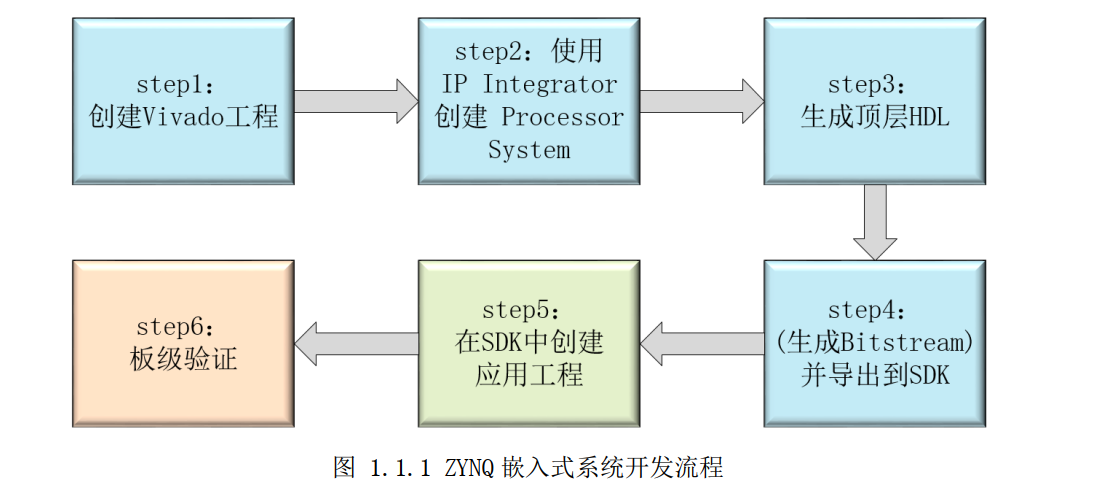

硬件部分：step1-step4，Vivado 软件部分：step5，SDK 功能验证：step6

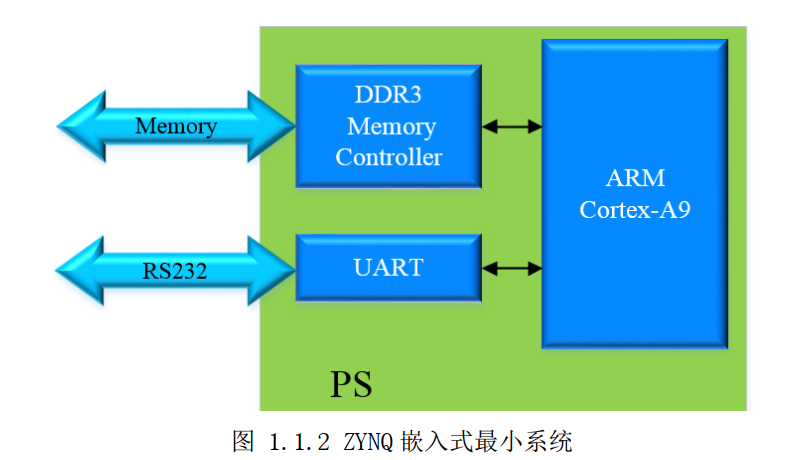

ZYNQ嵌入式最小系统构成： （1）ARM Cortex-A9 为核心 （2）DDR3 为内存 （3）UART 串口传输信息
任务：使用串口打印“Hello World”

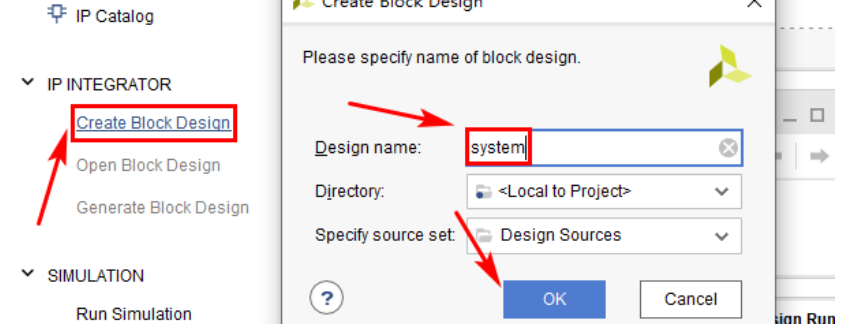

硬件设计：step1：创建工程（略）step2：使用 IP Integrator 创建 Processing System 创建block design

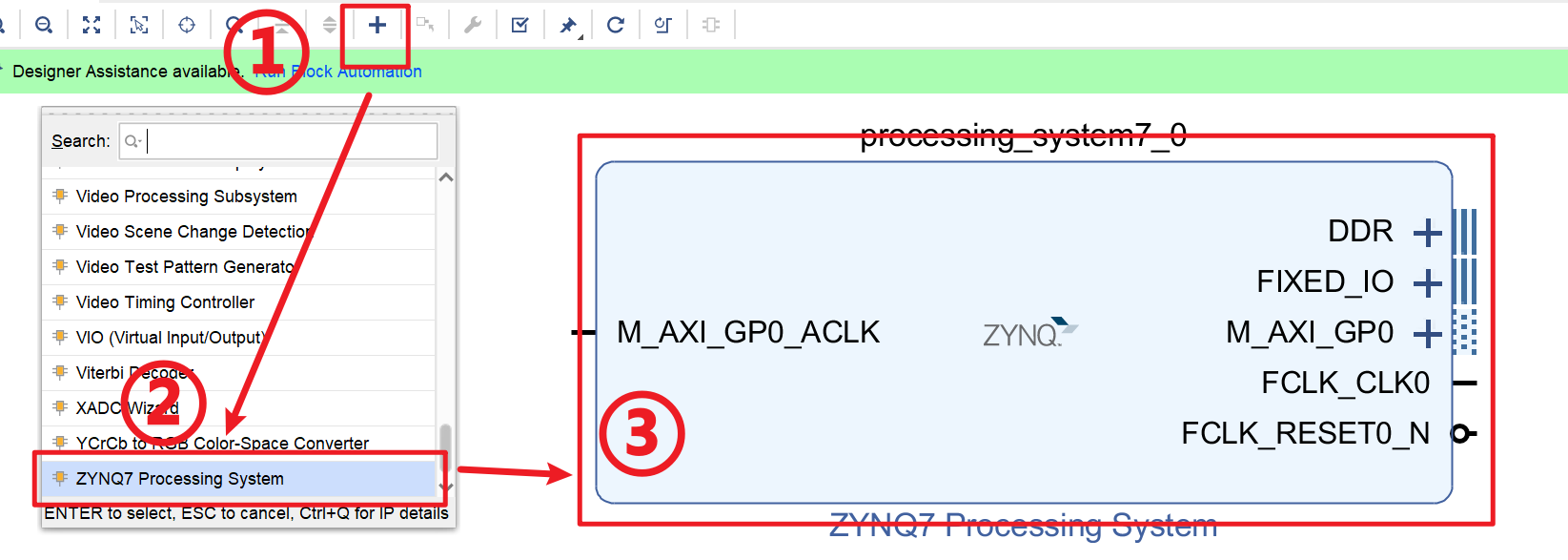

添加PS（ZYNQ7 Processing System）
配置ZYNQ7 Processing System模块，关掉不需要的接口和功能 打开UART0

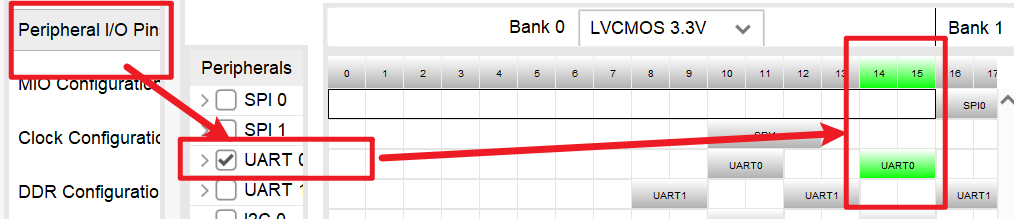

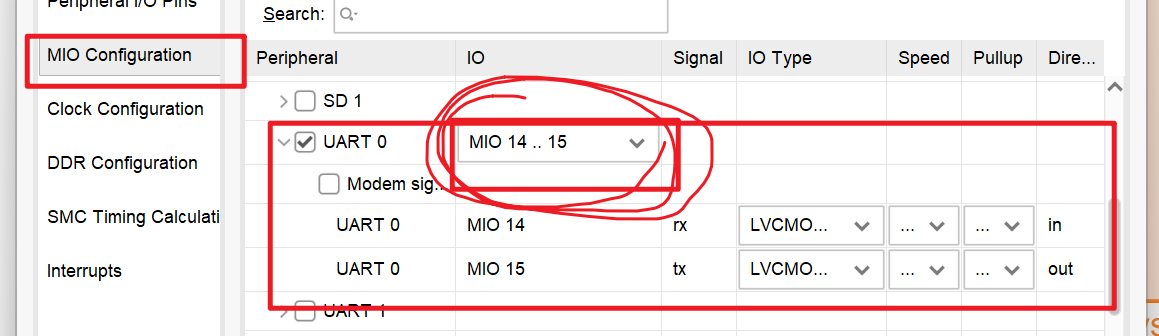

查看UART0的MIO引脚信息

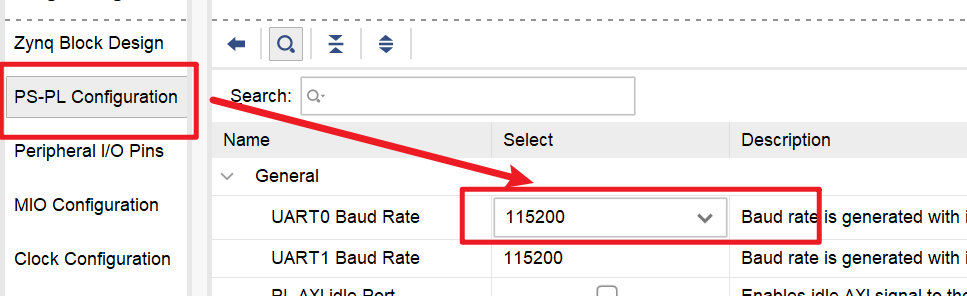

配置UART0波特率（默认）

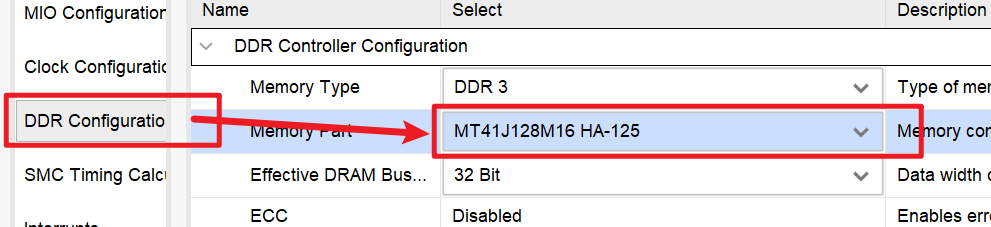

配置 PS 的 DDR3 控制器

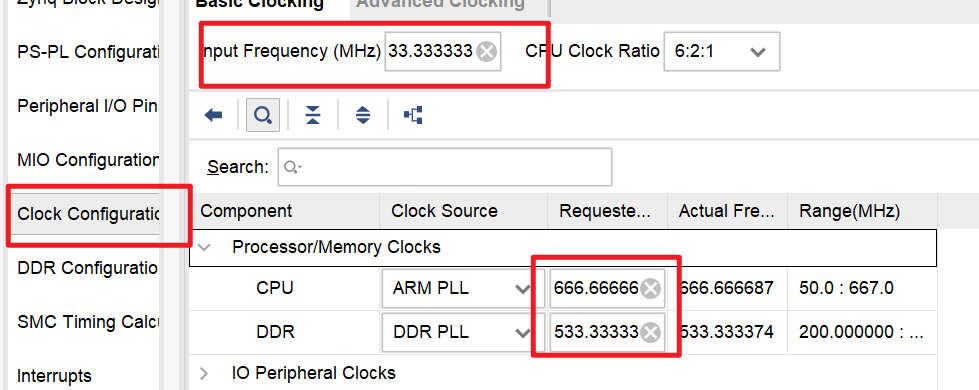

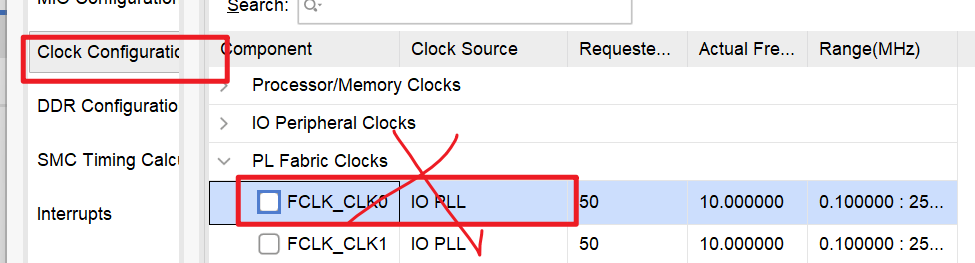

配置PS的时钟
移除PS 中与 PL 端交互的接口（搭建最小系统）

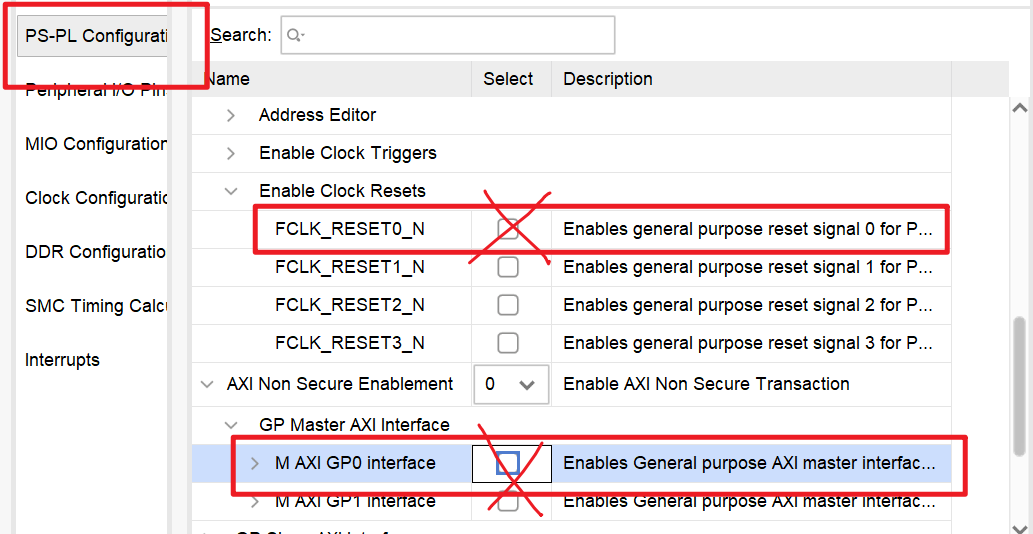

移除Clock_Reset和AXI接口

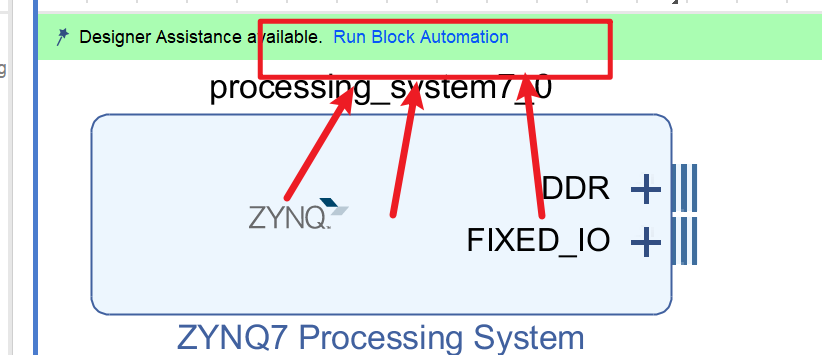

观察PS模块接口减少了4个接口，点击Run Block Automation生成具体引脚

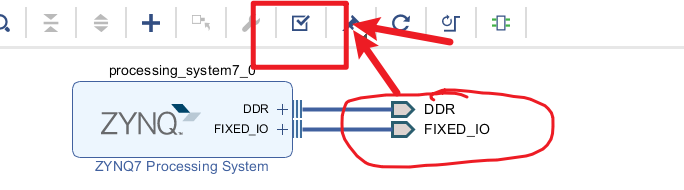

验证当前设计
step3：生成顶层 HDL 模块

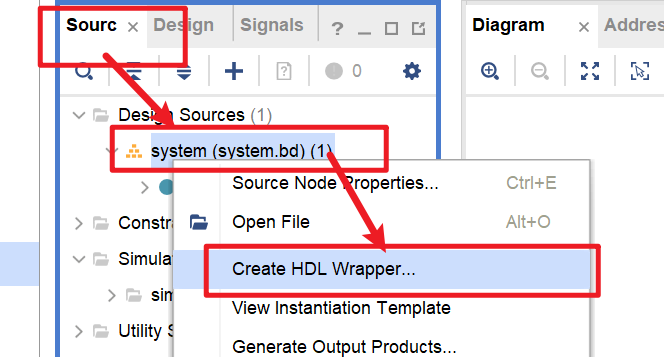

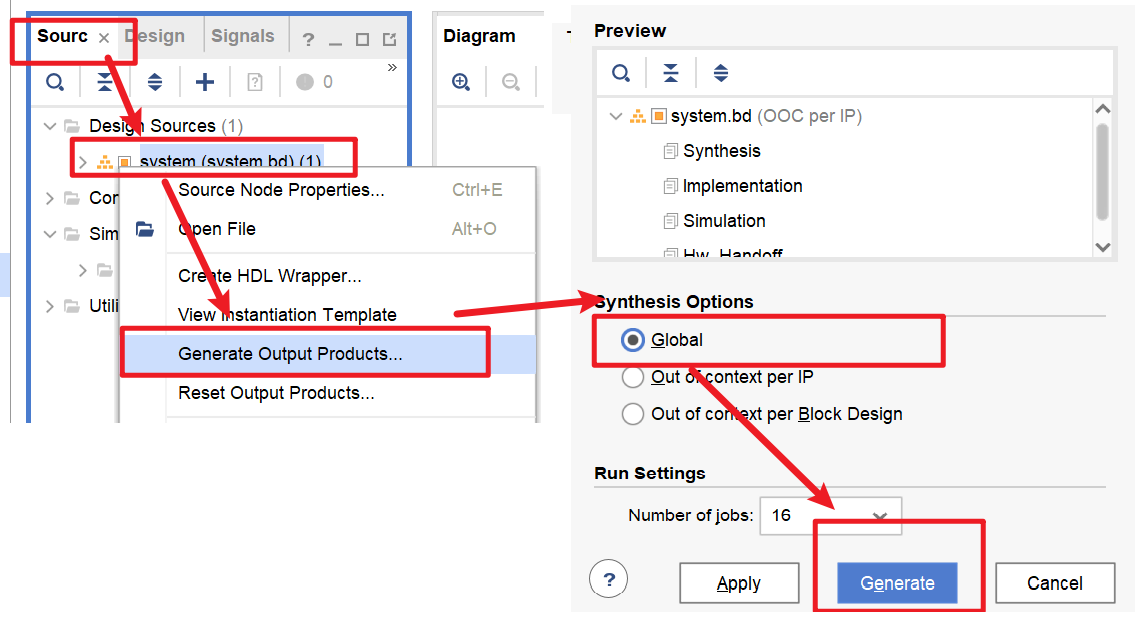

Create HDL Wrapper，使用 Verilog HDL 对设计进行封装， 主要完成了对 block design 的例化

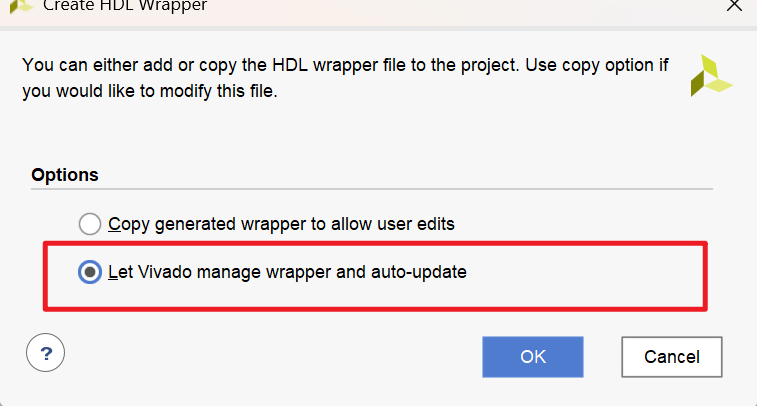

勾选了“ Let Vivado manage wrapper and auto-update”， 这样我们在修改了 Block Design 之后就不需要再重新生成顶层模块， Vivado 工具会自动更新该文件。

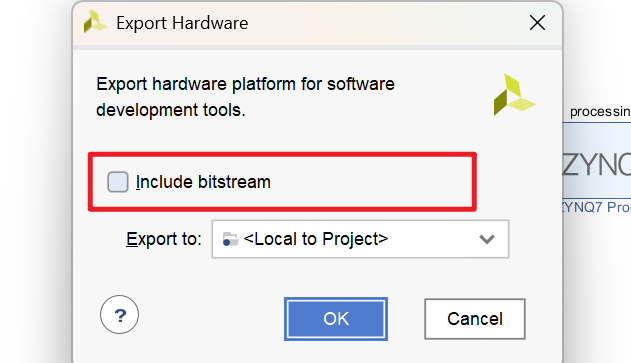

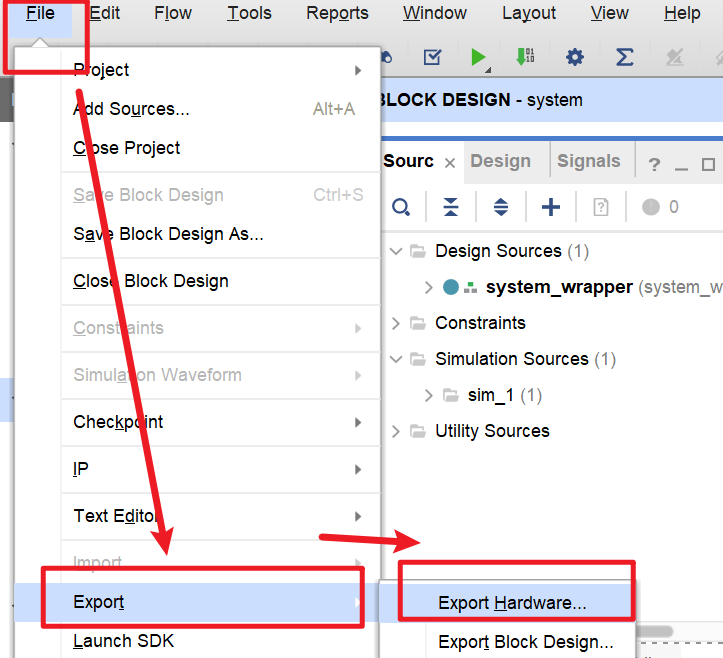

step4：生成 Bitstream 文件并导出到 SDK 为用到PL部分无需生成 Bitstream 文件，只需将硬件导出到 SDK 即可。 导出硬件
无需比特流

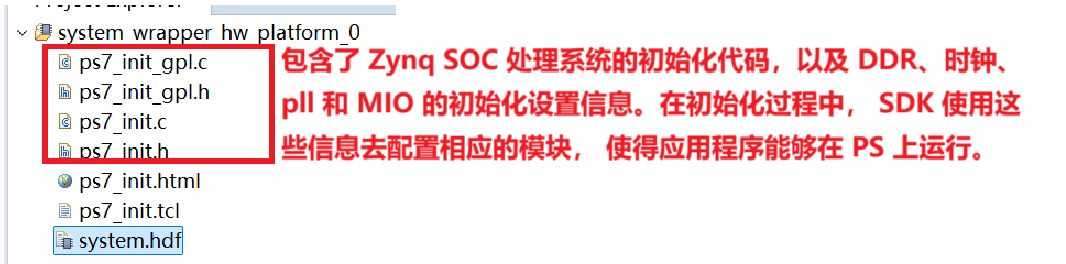

后缀名.hdf 的文件即硬件定义文件。

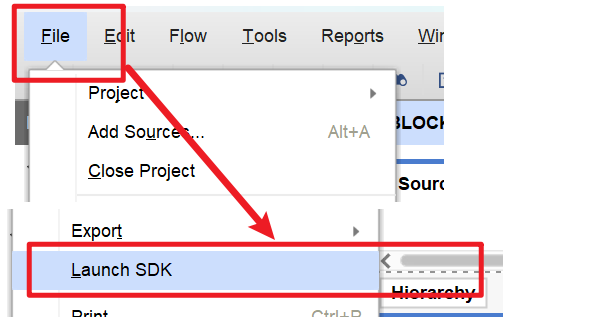

打开SDK
进入到软件部分
软件设计

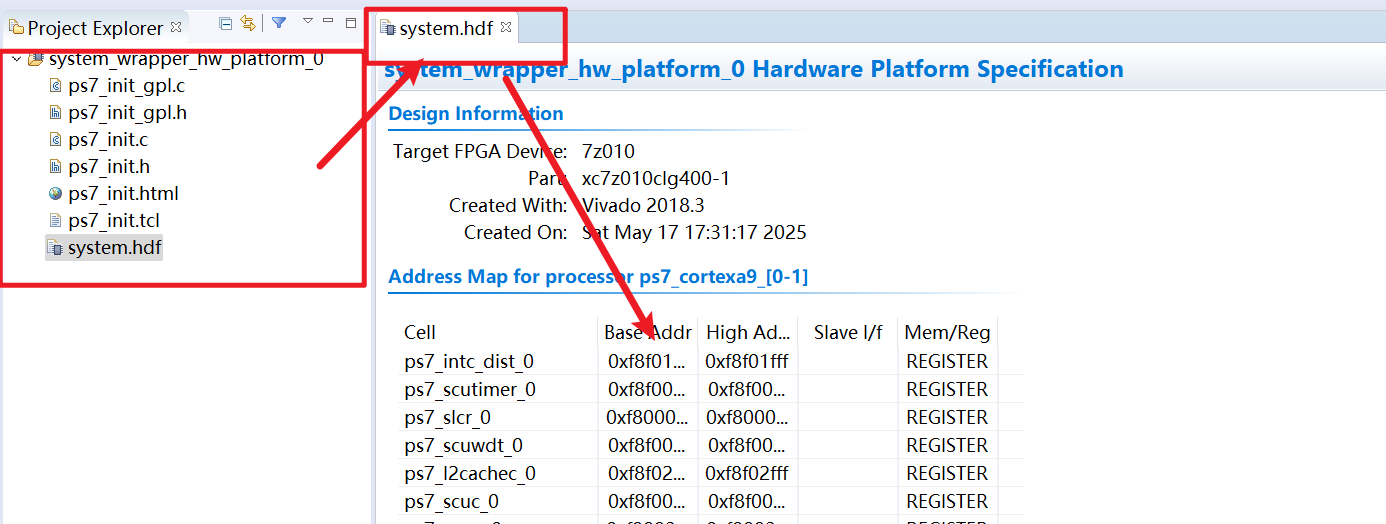

硬件描述文件system.hdf的标签页显示了整个 PS 系统的地址映射信息。

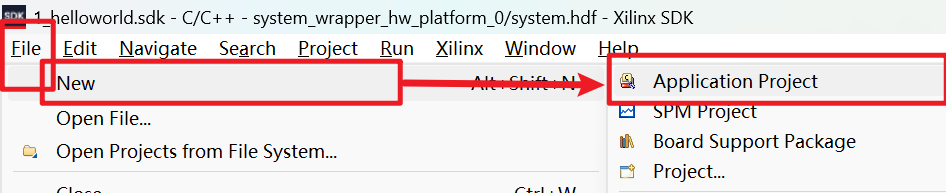

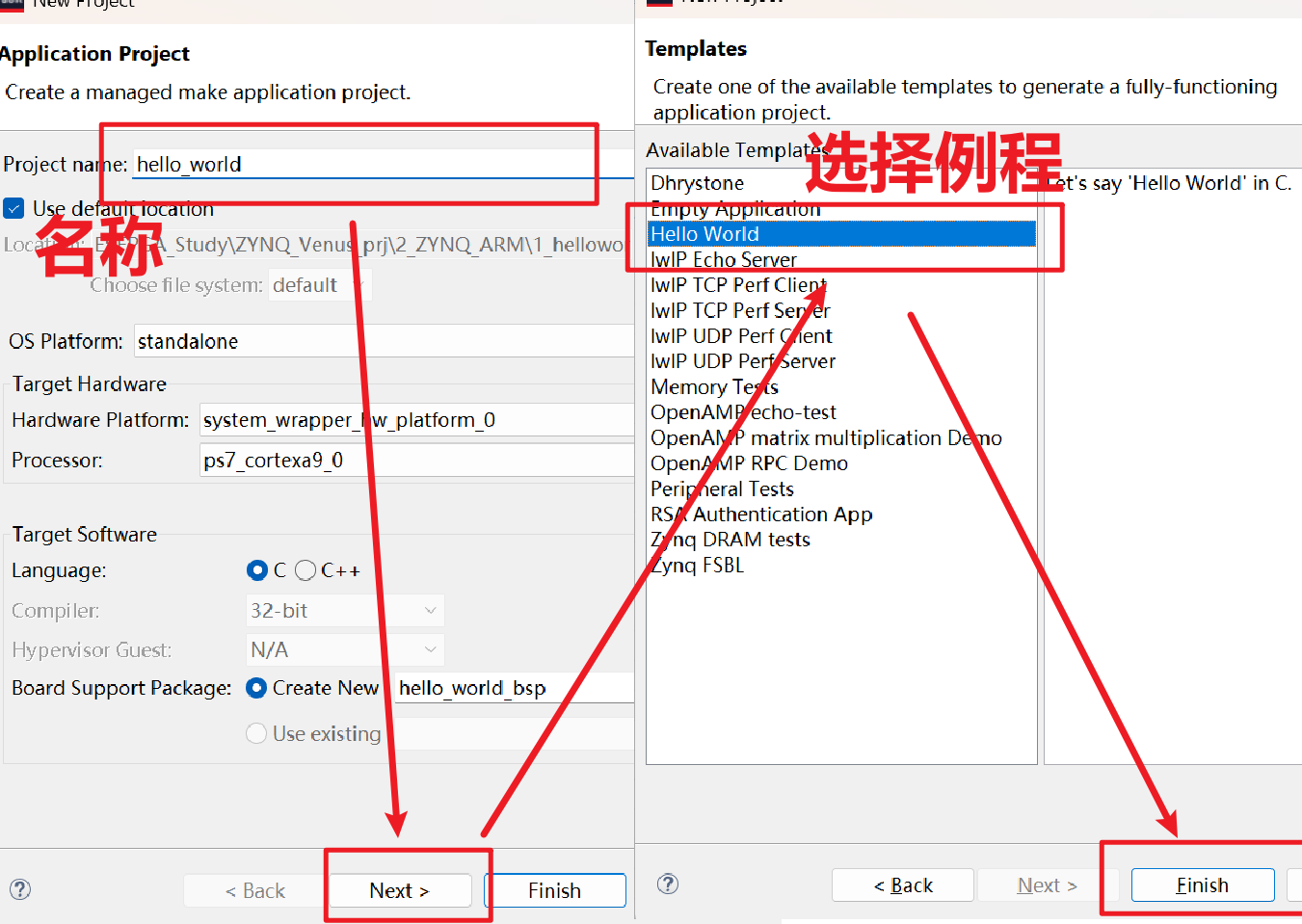

step5：在 SDK 中创建应用工程 新建一个 SDK 应用工程

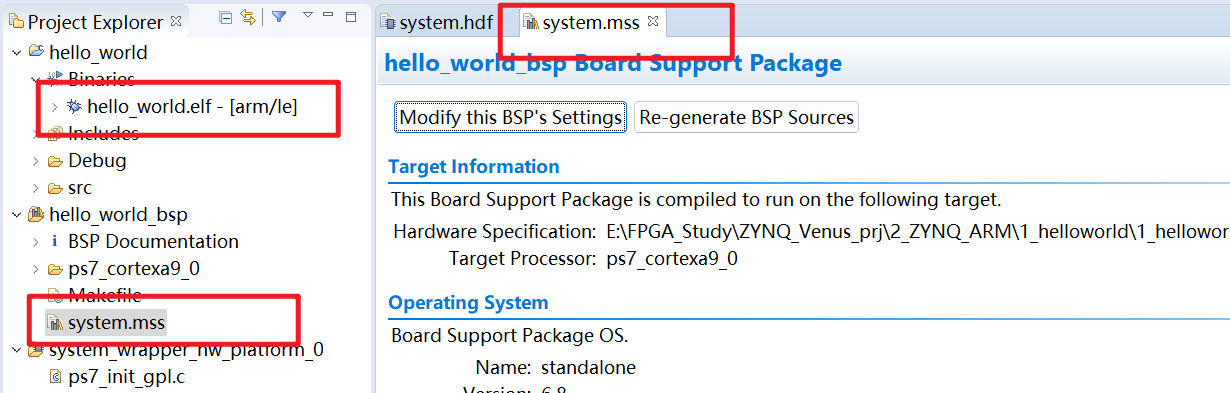

应用工程：hello_world 板级支持包(BSP)工程：hello_world_bsp 工具会自动编译生成elf文件和.mss(微处理器软件说明)文件 微处理器软件说明.mss包含 BSP 的操作系统信息、 硬件设计中各个外设的软件驱动等信息。

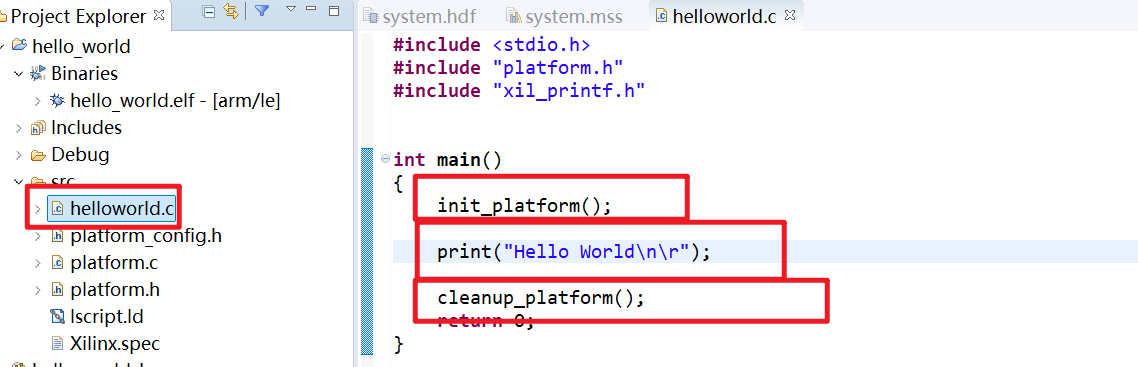

源码共3句话
函数init_platform：使能caches和初始化uart 函数cleanup_platform ：取消使能caches 这俩函数无效果，但因平台的通用性和可移植性保留这两个函数 函数printf()：“ xil_printf.h”中Xilinx 定义的一个用于打印字符串的函数 程序保存后会自动编译

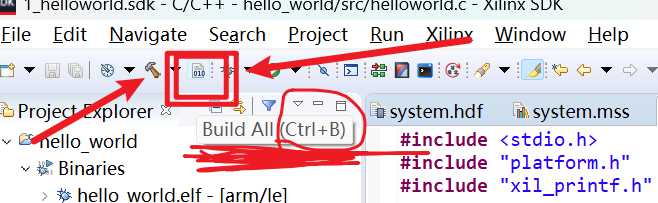

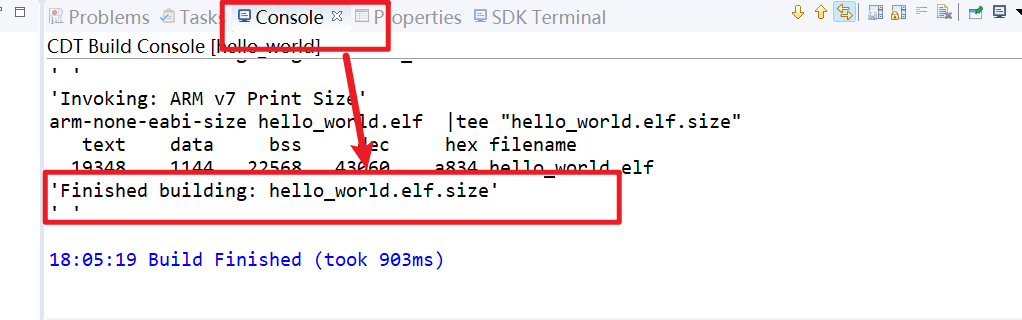

点击“ Build All”或Ctrl+B可主动编译工程

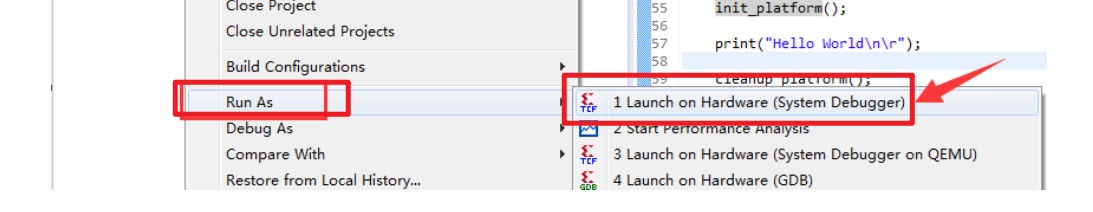

下载验证

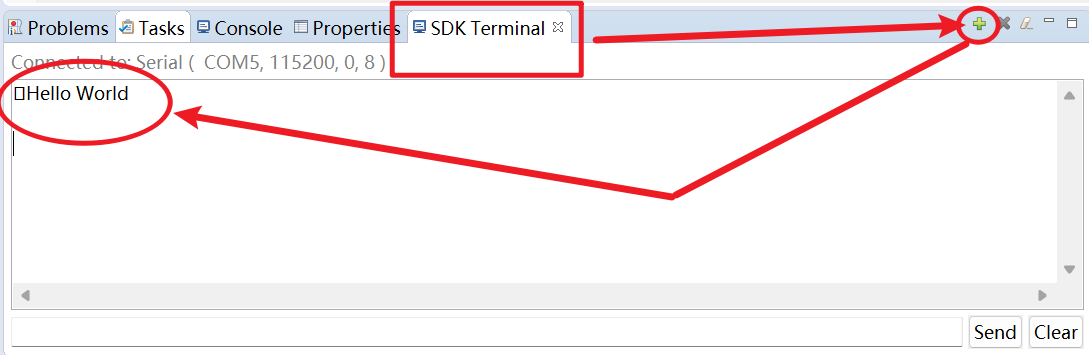

在SDK终端中添加板子端口 下载程序后可看到hello world的打印信息
