一、从设备SRAM及工作原理介绍
static ram静态存储器，无需刷新电路即能保存内部存储数据

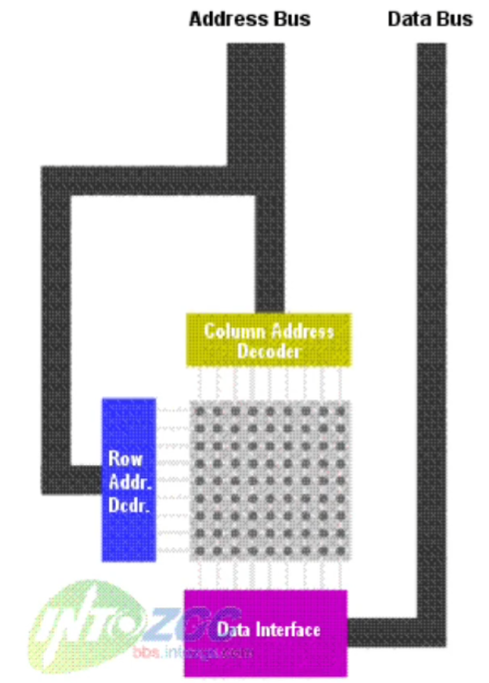

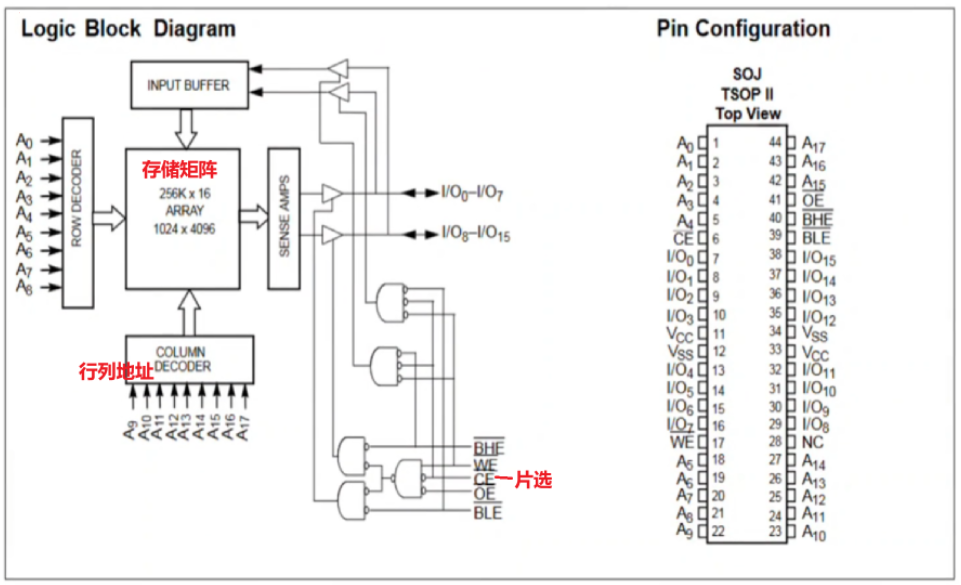

1、举例： 当中11位是行地址，另外11位是列地址，这是通过RAM地址接口进行分离的。 行地址解码器（row decoder）将会首先确定行地址，然后列地址解码器（column decoder）将会确定列地址，这样就能确定唯一的存储数据的位置，然后该数据就会通过RAM数据接口将数据传到数据总线。 另外，须要注意的是，RAM内部存储信息的矩阵并非一个正方形的，也就是行和列的数目不是同样的－－行的数目比列的数目少（DRAM）。

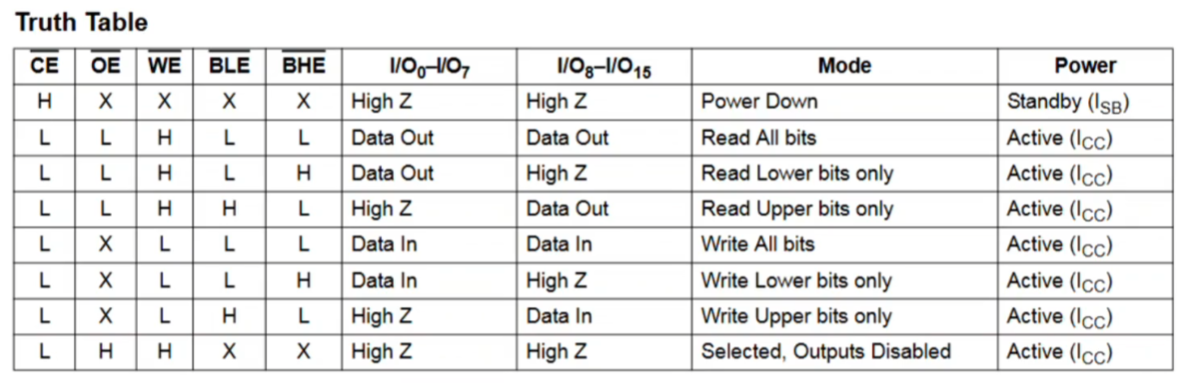

2、真值表解释： 第二行：out为低，读数据 第五行：写信号为低，写数据

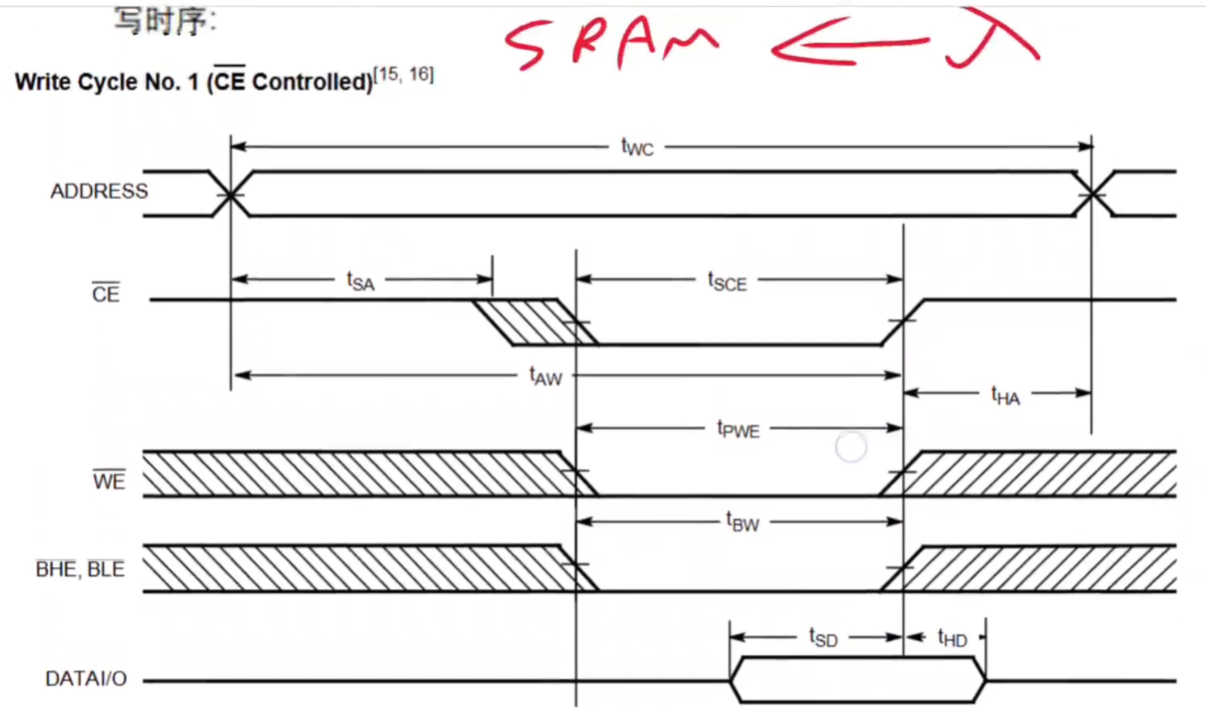

3、写时序

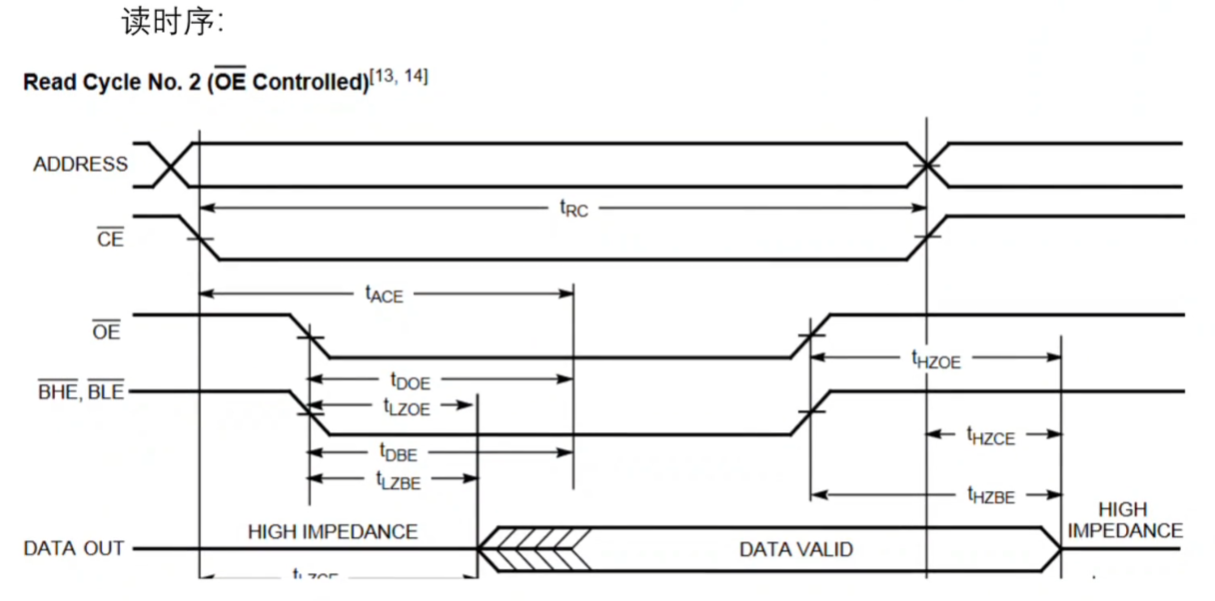

4、读时序
二、主设备DSP6713的LocalBus
DSP6713是美国TI推出的C6000系列DSP芯片，款式较老，比较典型。32位高速浮点型DSP，时钟最高频率为200MHz。 现在大多数都用国产芯片替代了。
Local Bus可以理解为，本地总线。在板内的一条总线，绝大多数情况下不需要引出，和板内其他芯片进行沟通的一条总线。

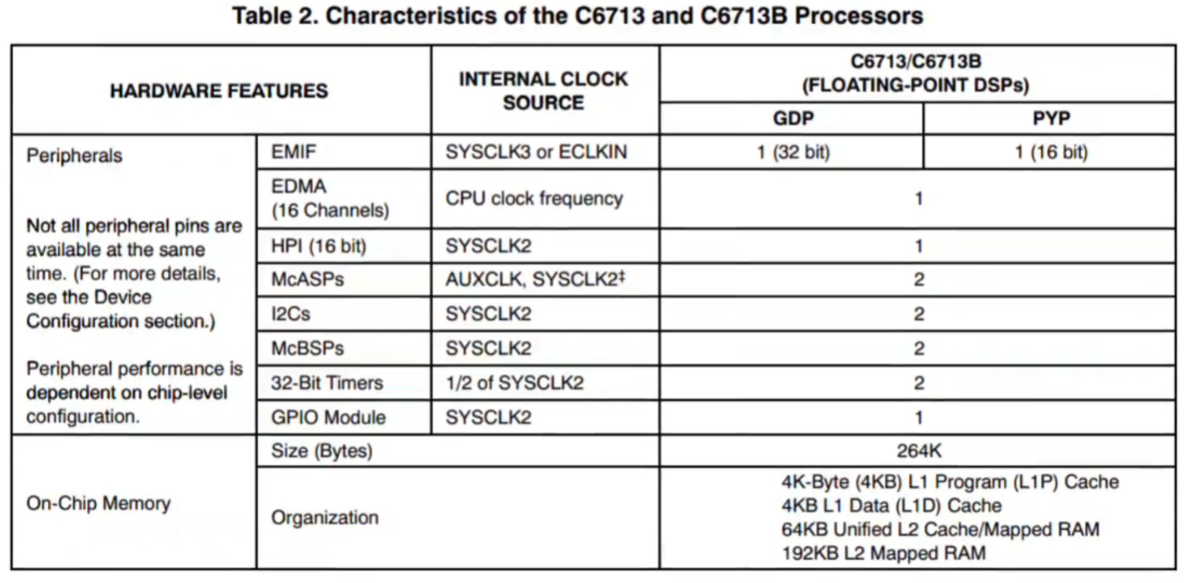

以6713为例资源介绍： EMIF：LocalBus总线 EDMA： HPI：给主控器留了一个控制接口，ARM和DSP之间的通信接口，ARM既可以为主也可以为从

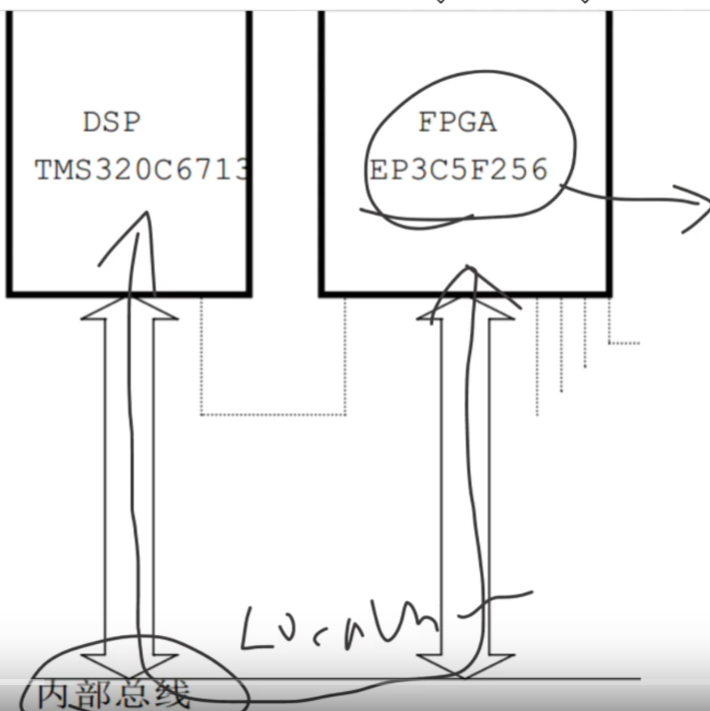

实现路径： DSP通过LocalBus总线连接FPGA，再通过FPGA扩展外设。

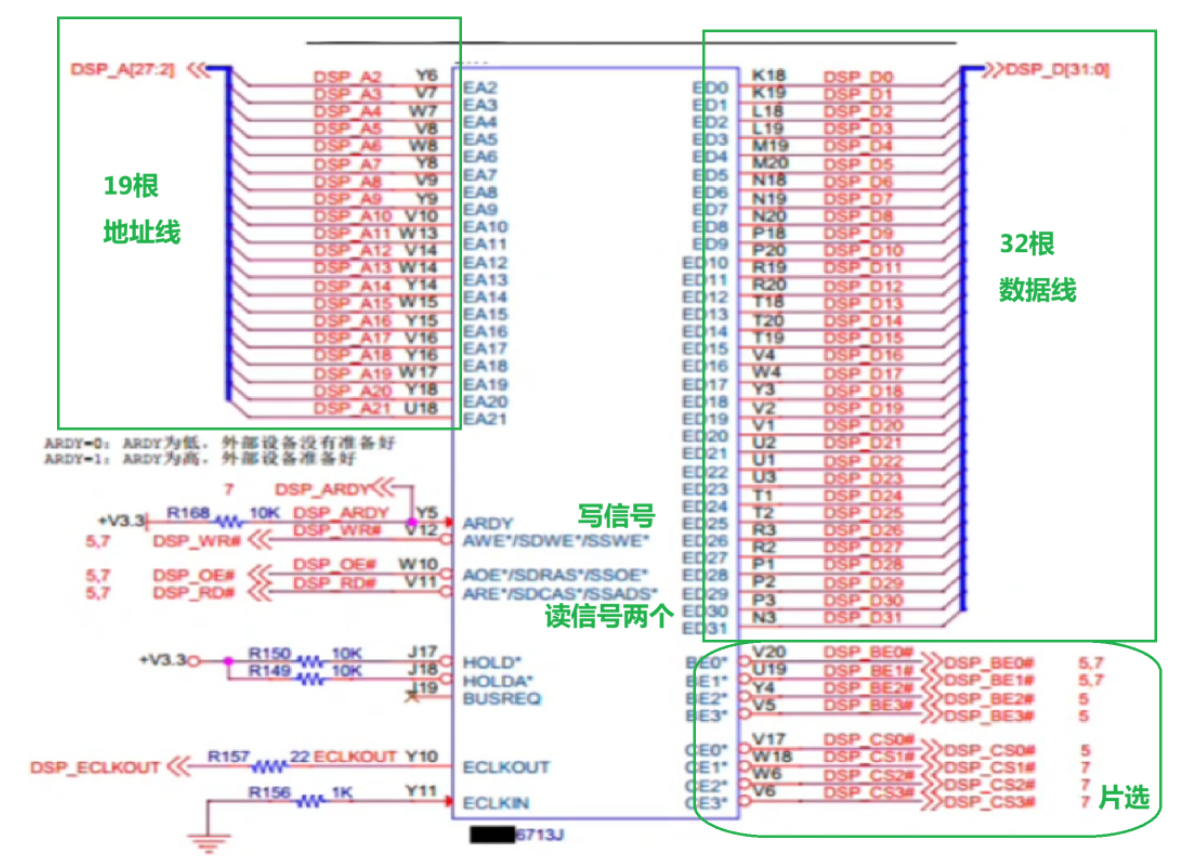

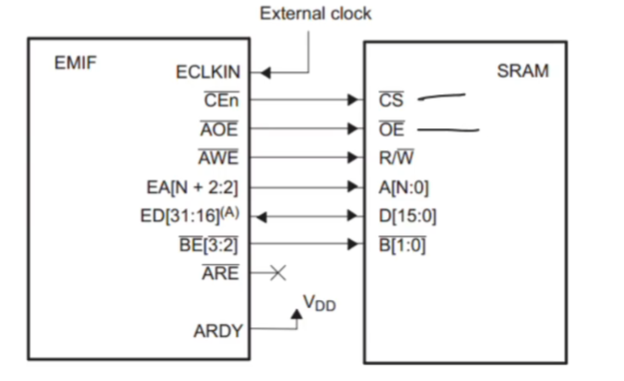

6713EMIF总线图
LocalBus总线基本上就是一个标准的SRAM读写总线（并行）

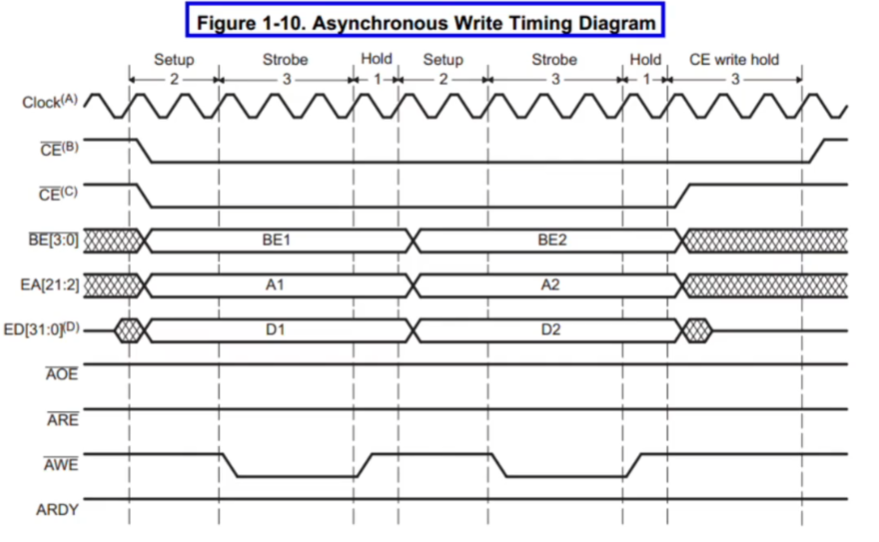

EMIF的写时序

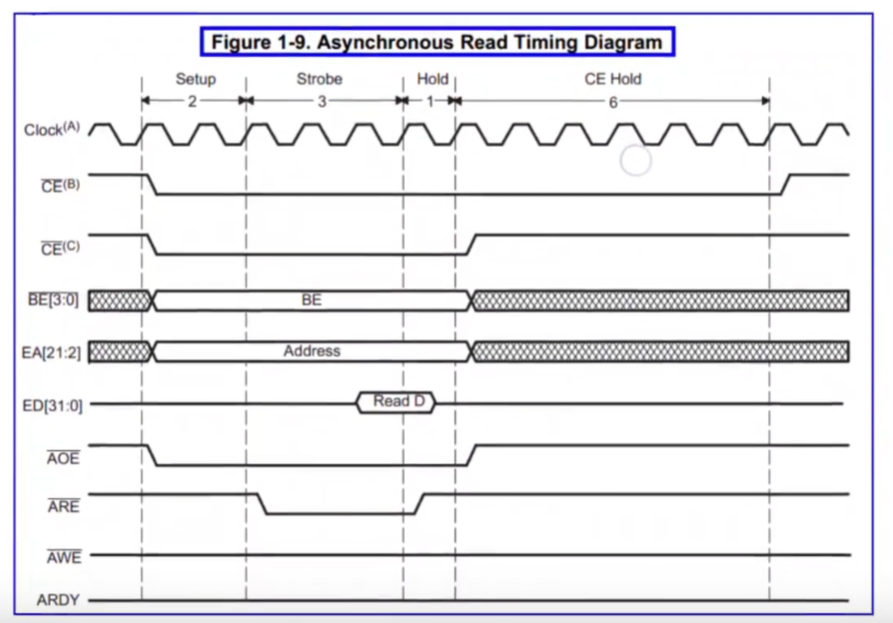

EMIF的读时序

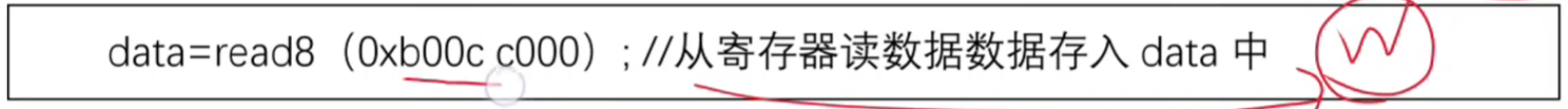

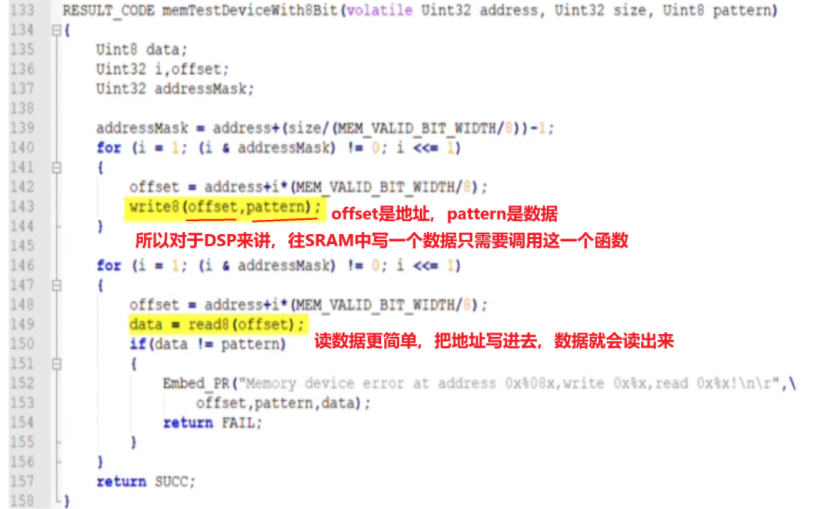

对于顶层而言的SRAM读写的测试程序

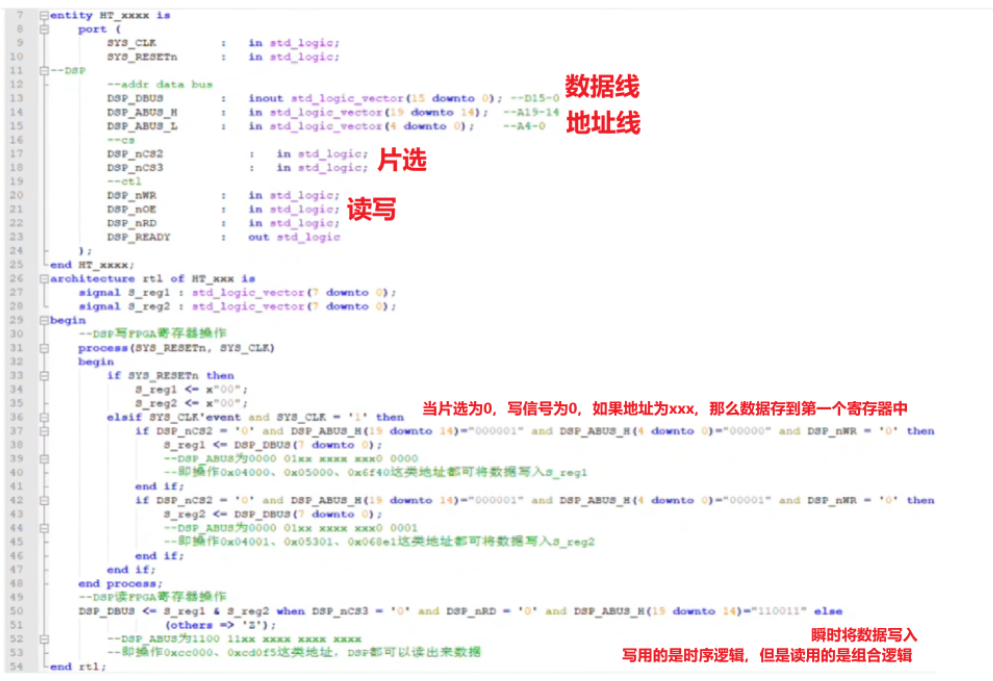

三、FPGA对EMIF的时序译码

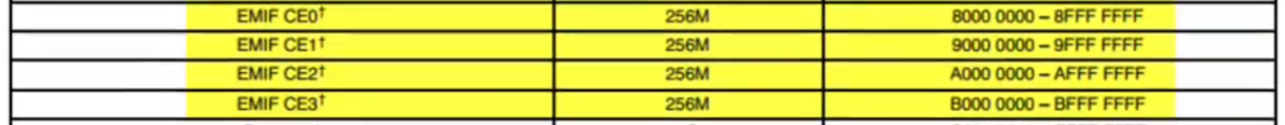

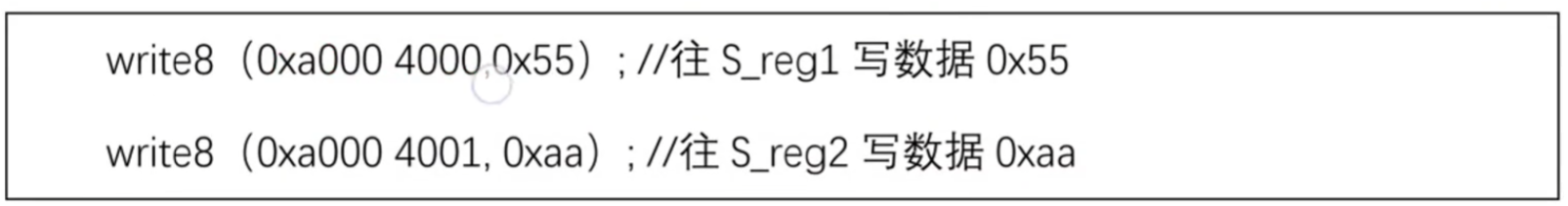

关于片选 程序里读数据是片选2，写数据是片选3，那么片选是如何实现的呢？ 手册里四个片选对应四个地址空间，分到不同的地址空间上。 89AB代表片选，A000 0000相当于基地址 如果想要往地址0x04000传输数据，则是基地址+地址=0xA000 4000
四、如何使用高位地址扩展片选
6713有4个片选，CS0连ADRAM，CS1连外部Flash，CS2、CS3可自定义

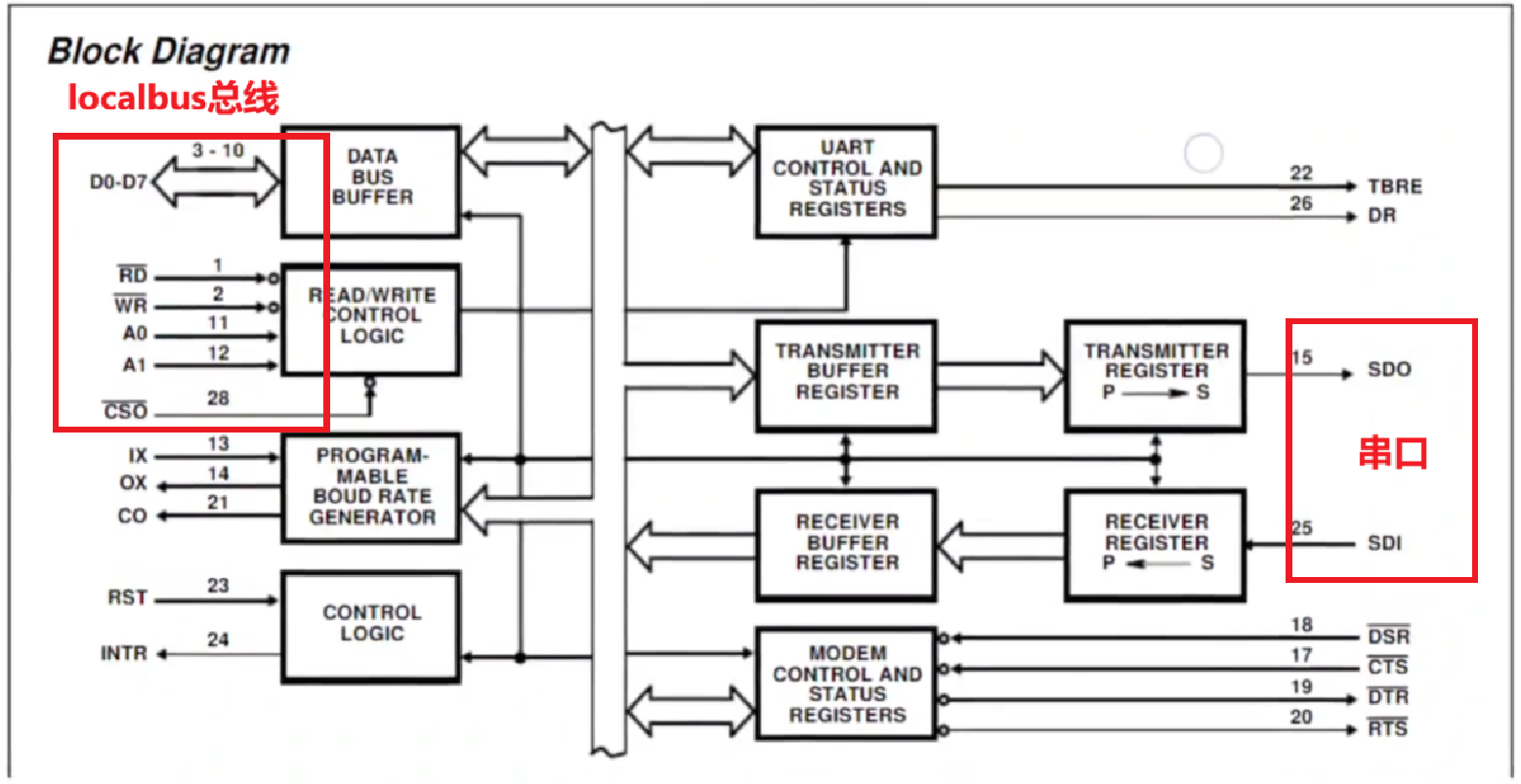

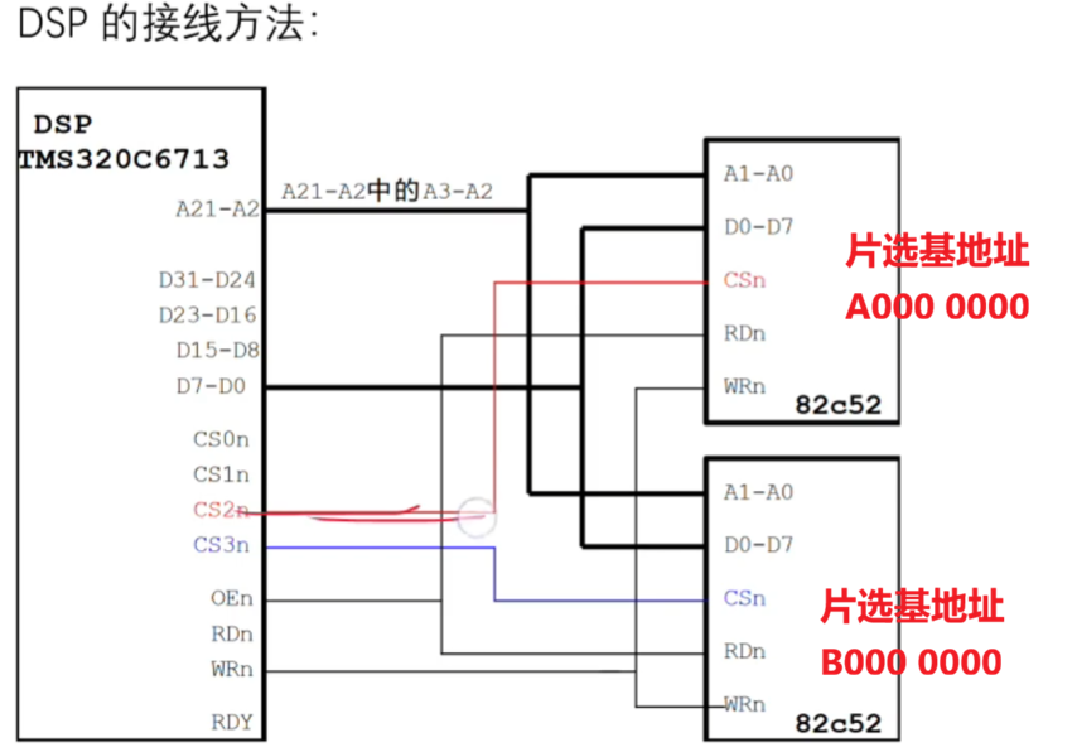

举例：6713接两个串口控制器82C52

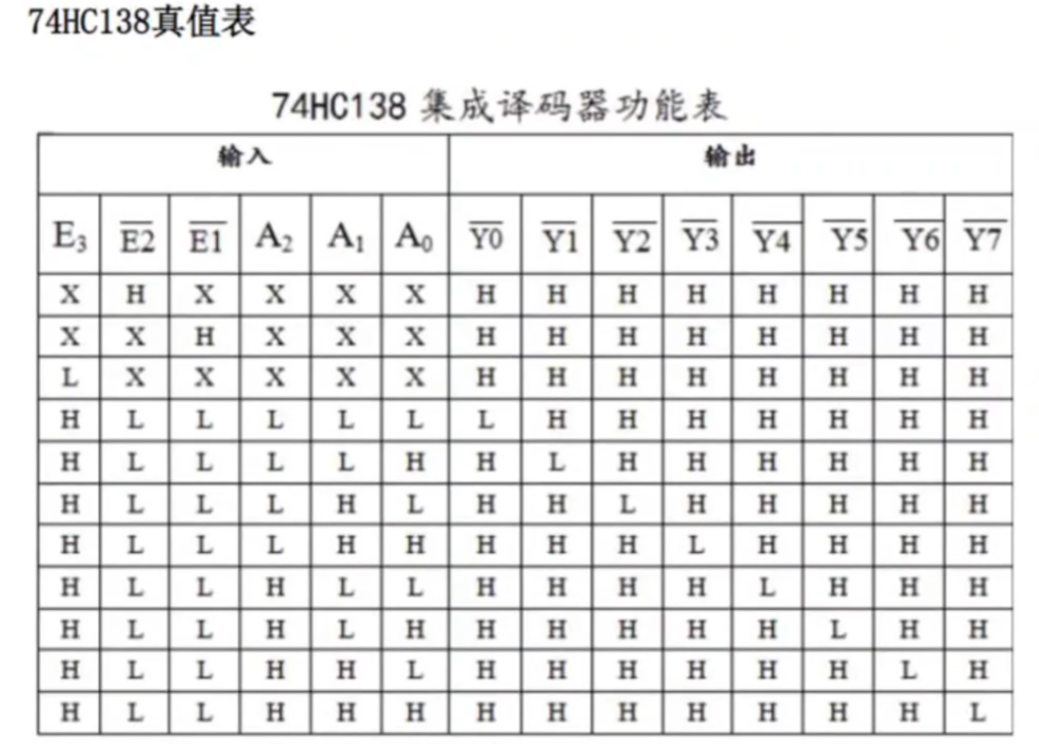

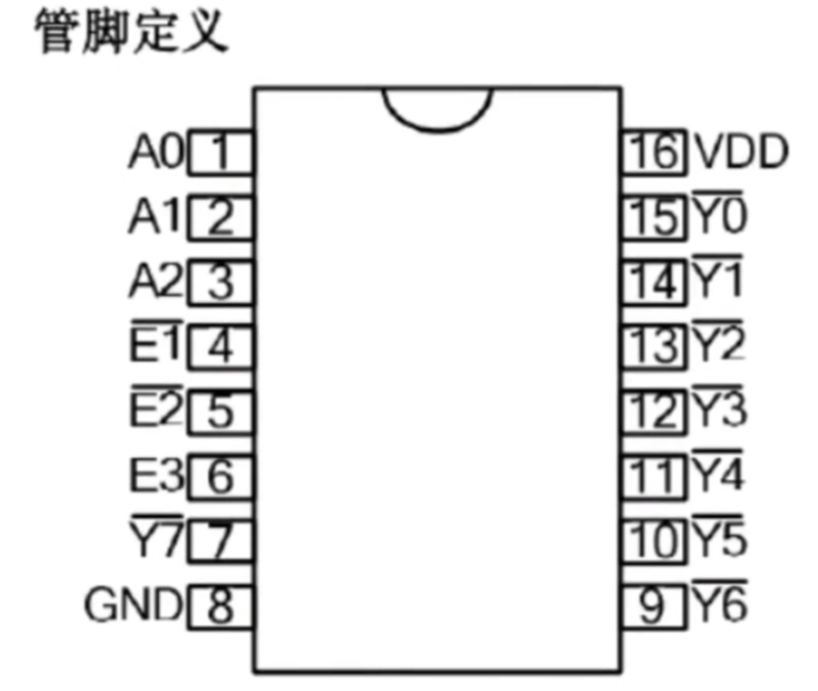

问题：如果想接4个82C52怎么办？使用38译码器74HC138进行片选

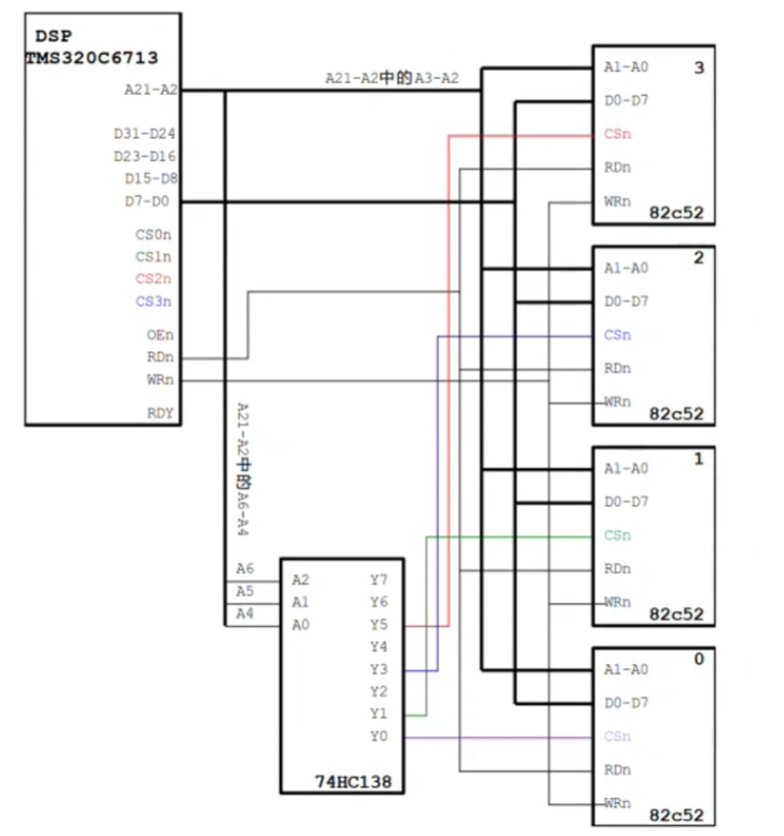

用地址线中的A6-A4接到38译码器的输入端 4片82C52分别接到了Y0，Y1，Y3，Y5上， 对应74HC380的选通为000，001，011，101 对应DSP的选通地址为000xx，001xx，011xx，101xx 举例： 选通2号82C52，往里面写入数据 因为没有用到片选，所以write(0xa000 000c)或者(0xb000 000c)都可以操作2号82C52的第0个寄存器 （c对应的是1100，所以对应011xx就是2号82C52）
五、芯片片选扩展示例

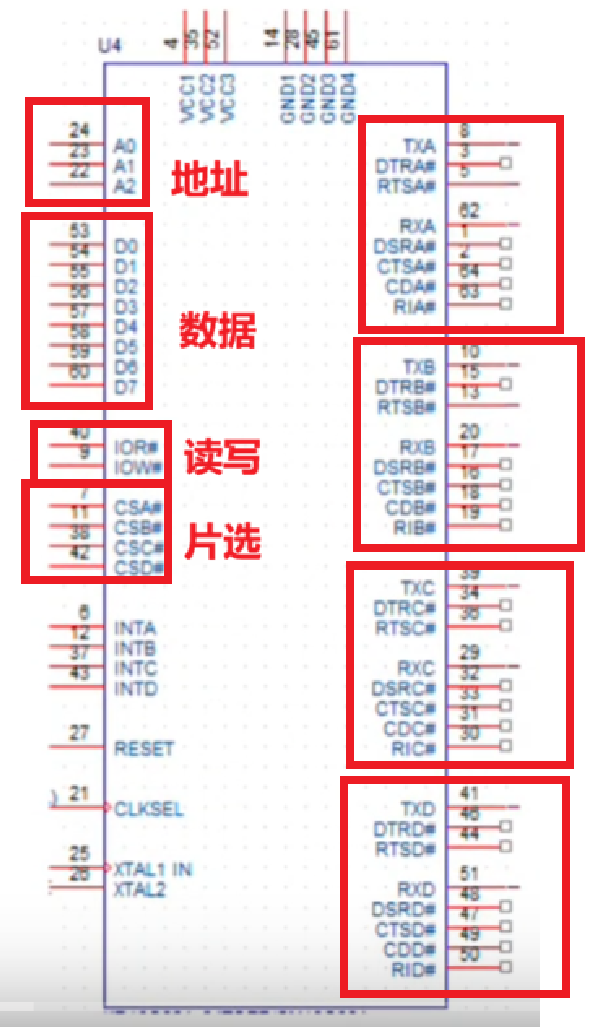

上面用的是4片82C52，其实可以用一片XR16C854直接实现一个芯片4串口功能。

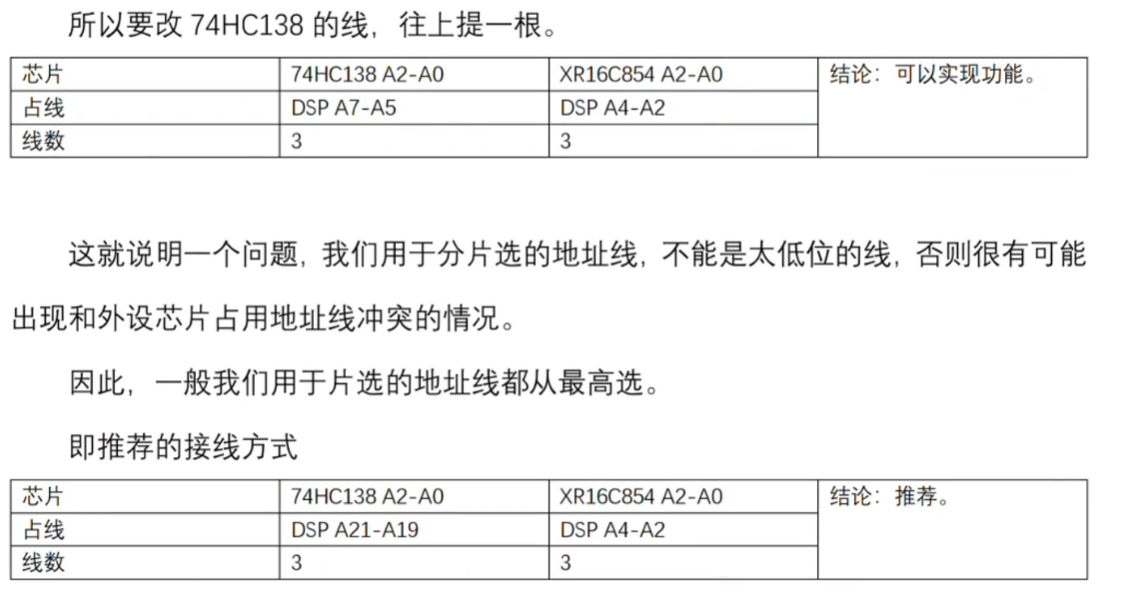

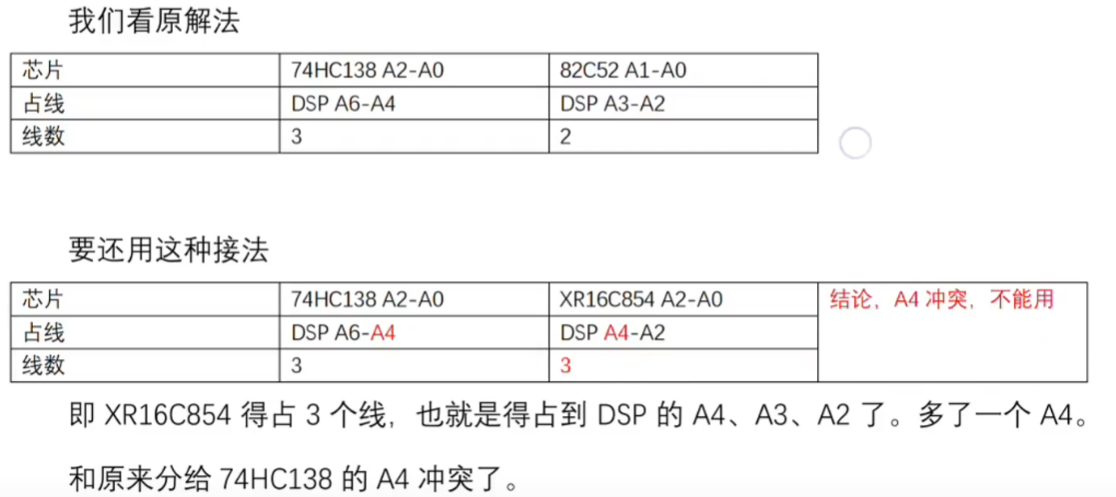

如何解决片选问题：
六、FPGA在LocalBus总线上扩片选应用

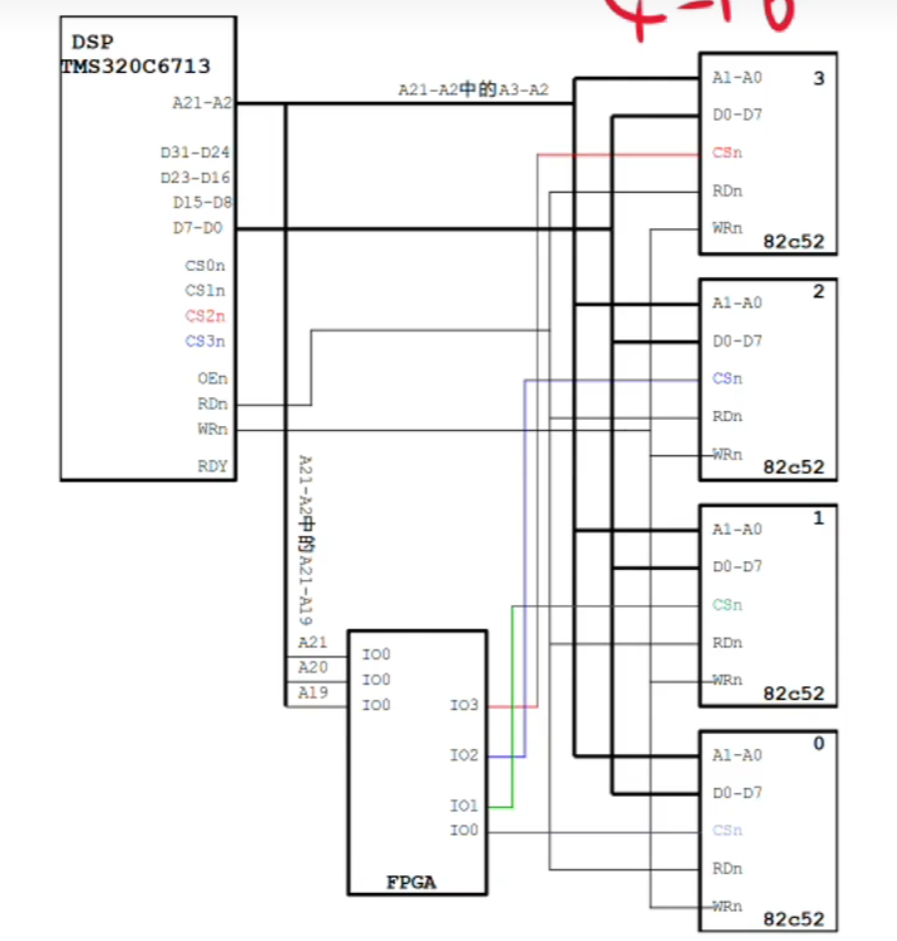

最终，落脚到FPGA上，谨记一句话，只要数字芯片能实现的，FPGA都是能实现的。 使用FPGA进行片选，其实就是用FPGA实现译码器，例如16片选，则实现4-16译码器

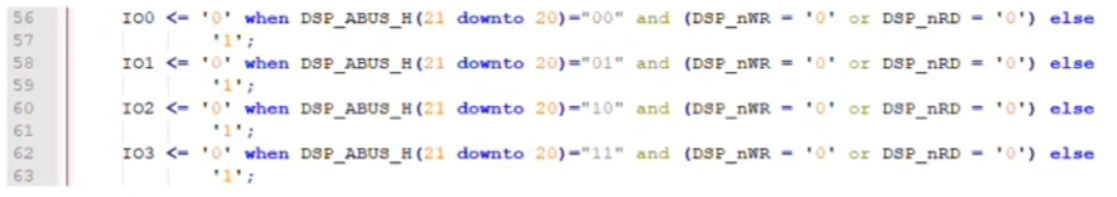

FPGA上如何实现译码器（A19未用到）

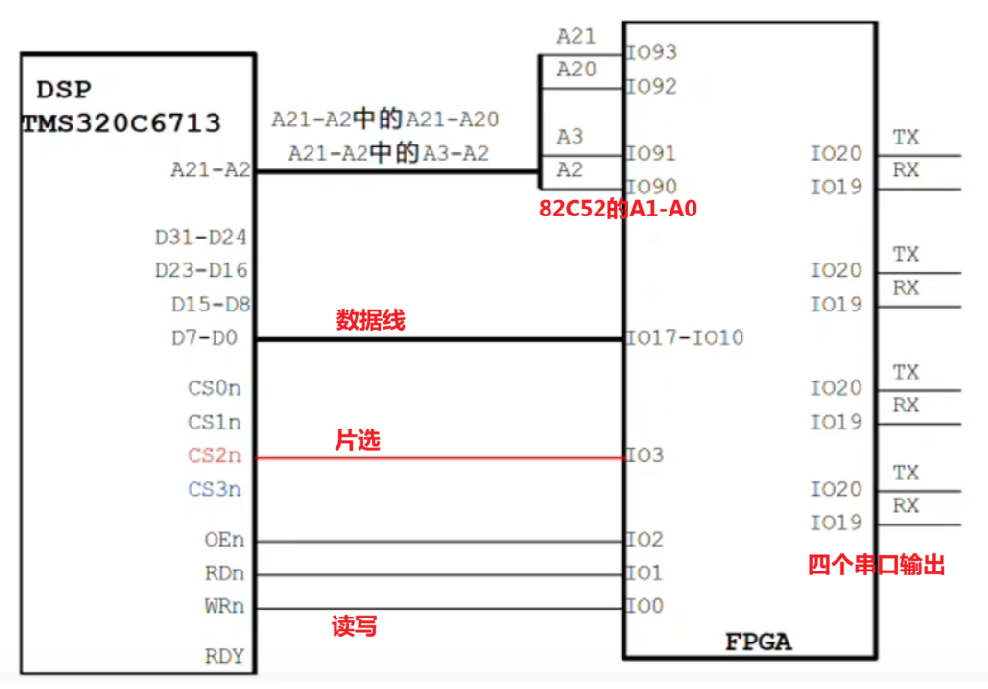

七、实现对FPGA内部逻辑块的控制
数字芯片能实现的，FPGA都能实现，那么可以把82C52做到FPGA内。
