通过FPGA实现简易频率计，可测量外设时钟晶振频率

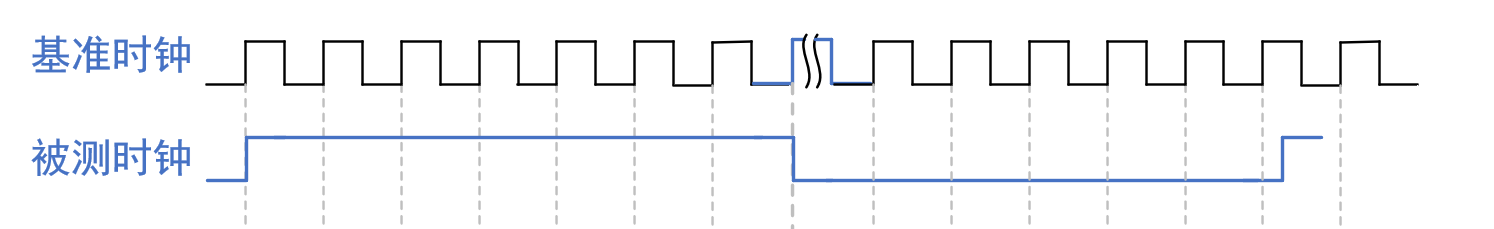

1，频率计简介 周期测量法：先测量出被测信号的周期T，然后根据频率f=1/T求出被测信号的频率。 引入基准时钟，用基准时钟去数被测时钟的周期。 T=cnt * t1 缺点：会有一个基准时钟的误差。只测低频信号

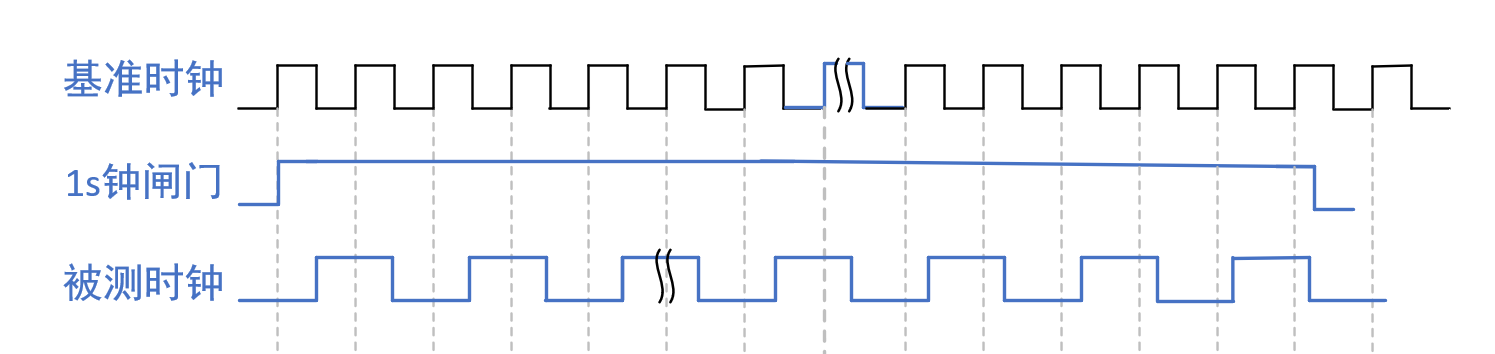

频率测量法：在时间t内对被测信号的脉冲数N进行计数，然后求出单位时间内的脉冲数，即为被测信号的频率。 例如，去数1s钟被测时钟震荡次数，来得到被测时钟的频率 缺点：会有一个被测时钟的误差。只测高频信号

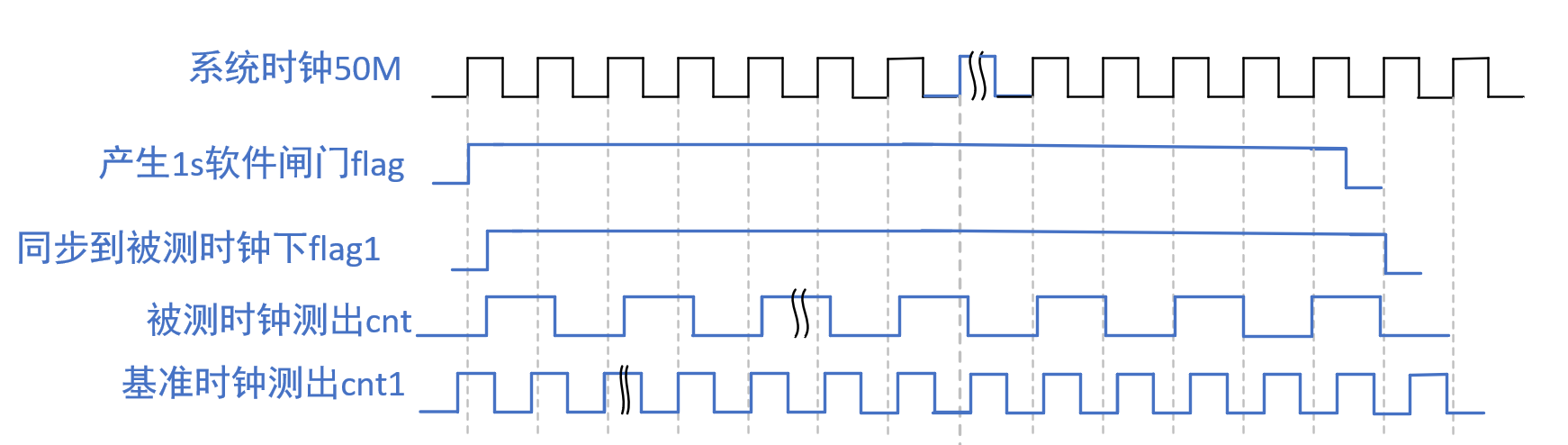

等精度测量法：在计数允许的时间内，同时对基准时钟和被测信号进行计数，再通过数学公式推到得到被测信号的频率。 被测时钟一定会被同步之后的闸门整除 用被测时钟对flag1计数 再用基准时钟对flag1计数 cnt * T = cnt1 * T1 只有T是未知量 有点：高低皆可
2，硬件设计
3，实验任务
4，程序设计
5，下载验证
6，课程总结
