FDMA是米联客自制的DMA总线，通过学习FDMA来熟悉DMA工作过程

AXI 的总线概述、总线信号功能、数据有效情况、突发读写时序图见笔记： 01_AXI4 总线概述

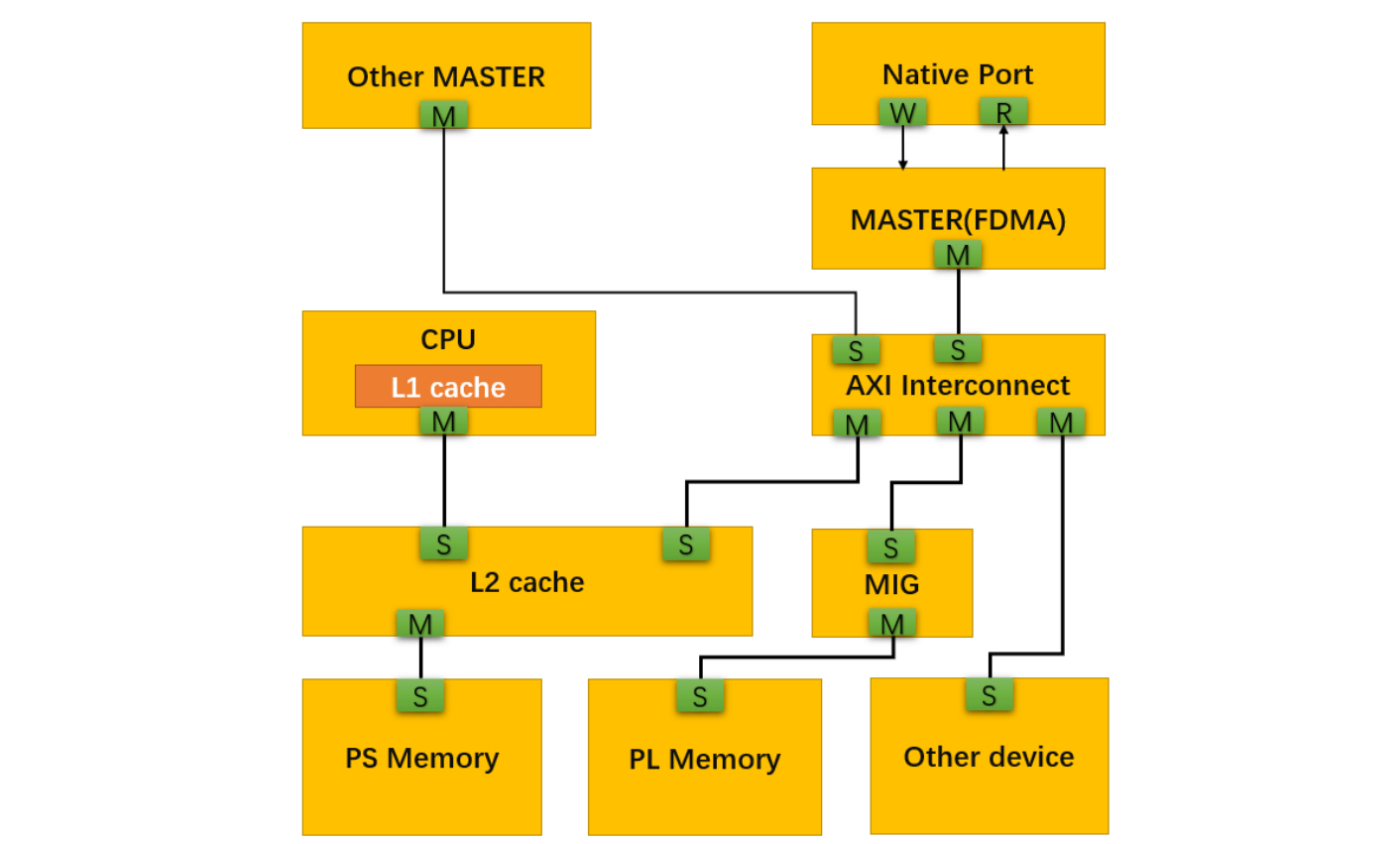

一、AXI4 数据路由及缓存机制

字数

4083 字

阅读时间

19 分钟

1.1 什么是ARCACHE[3:0]/AWCACHE[3:0]

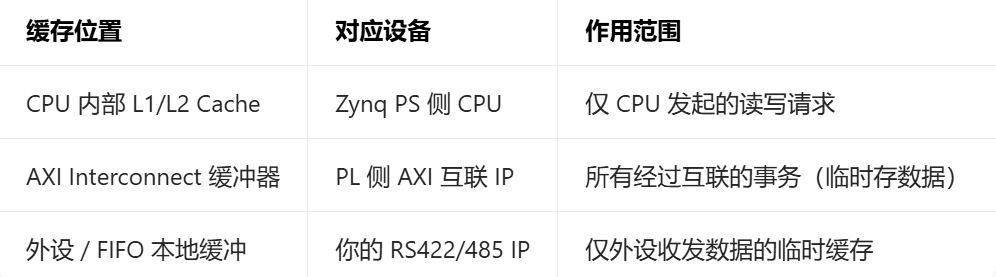

这两个信号不是直接控制某一个物理缓存，而是给 AXI 总线上的所有模块（主设备、互联、从设备、缓存控制器）传递 “缓存属性指令” 真正的缓存物理位置主要有 3 处：

1.2 ARCACHE/AWCACHE 的三个核心作用

这 4 位信号的本质是 “事务属性标签”，核心作用不是 “实现缓存”，而是 “指导总线如何处理事务”，具体落地到 3 个关键场景：

1. 决定 “是否允许缓存”（最核心）

设为 0001/0010（Non-cacheable）：告诉缓存控制器 “跳过缓存，直接访问物理设备 / 内存”，比如 CPU 读你的 RS422 状态寄存器 —— 必须读实时值，不能用缓存里的旧值。
设为 1111（Cacheable）：告诉缓存控制器 “优先用缓存，提升速度”，比如 DMA 写 DDR 数据 —— 缓存会先存一批数据，再一次性写进 DDR，减少总线开销。

2. 决定 “是否允许事务优化”（对应你之前问的 Modifiable）

CACHE[1]=0（Non-modifiable）：禁止拆分 / 合并事务，保证指令精准（比如写通道切换命令）；
CACHE[1]=1（Modifiable）：允许拆分 / 合并，提升传输效率（比如批量传串口数据）。

3. 决定 “写数据的刷新方式”（Cache [2]/Cache [3]）

Write-back（写回，Cache [2]=1）：数据先存缓存，等缓存满了再写回物理内存（效率高，用于 DDR）；
Write-through（写透，Cache [3]=1）：数据同时写缓存 + 物理内存（实时性高，几乎不用在工程里）。

1.3工程中 “必用的 4 种配置”

应用场景	ARCACHE/AWCACHE	关键位含义	为什么这么设？
RS422/485 控制寄存器读写（AXI4-Lite）	4'b0001	Cache [1]=0（不可修改） Cache [0]=1（可缓冲）	控制指令必须精准，不能被缓存 / 拆分，保证通道切换实时生效
RS422/485 状态寄存器读取	4'b0001	同上面	读实时状态，不能用缓存里的旧值
片上内存（OCM）读写	4'b0011	Cache [1]=1（可修改） Non-cacheable	不用 CPU 缓存，但允许互联合并写事务，提升速度
DMA 搬运数据到 DDR	4'b1111	Cacheable + Write-back + 可修改	最大化 DDR 传输效率，缓存批量写，减少总线占用
注意：`ARCACHE` 和 `AWCACHE` 通常设为相同

1.4 在 Vivado 里 “怎么设”（实操步骤）

你不用手动改信号值，工具会帮你配置，核心步骤：

打开 Vivado Block Design，找到你的 AXI 接口（比如 AXI4-Lite 接 RS422 控制寄存器）；
双击 AXI 互联 IP（AXI Interconnect），进入配置界面；
在「Address Map」标签页，找到对应外设的地址段，设置「Cacheable」为「Non-cacheable」；
对于 DDR 相关的 AXI 接口，设置「Cacheable」为「Cacheable (Write-back)」；
保存后，工具会自动生成 ARCACHE/AWCACHE 的值，无需手动写代码。

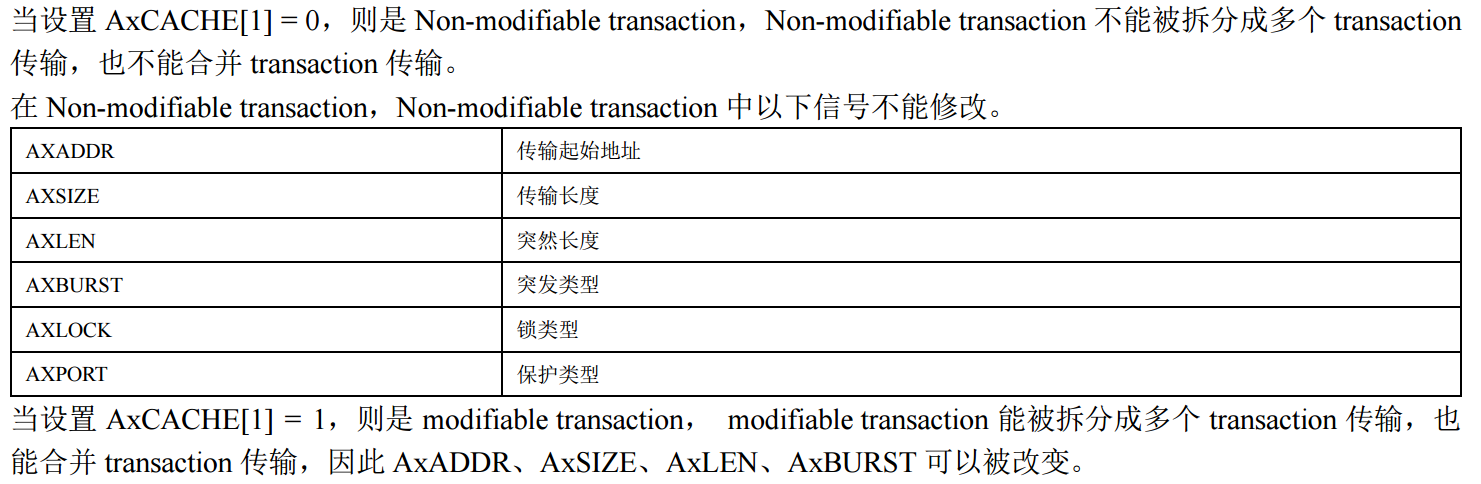

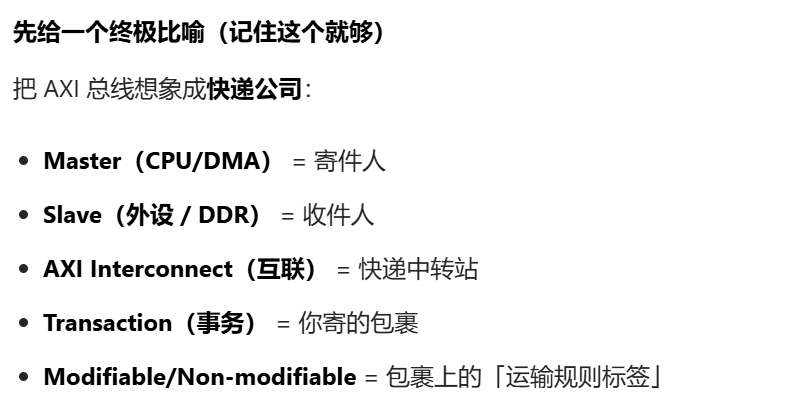

1.5 Modifiable 和 Non-modifiable transaction

速查表（工程版）

CACHE[3:0]	Memory Type	Modifiable?	典型场景	核心行为
`0000`	Device Non-bufferable	❌ No	强序设备、安全 / 中断寄存器	读写响应必须从最终 Slave 返回；不可预取 / 合并；事务不可修改；必须严格顺序执行
`0001`	Device Bufferable	❌ No	AXI4-Lite 控制寄存器（如 RS422/485 控制口）	写响应可从中间节点返回；读必须从 Slave 返回；不可预取 / 合并；事务不可修改
`0010`	Normal Non-cacheable Non-bufferable	✅ Yes	片上 ROM、只读内存区域	读写响应必须从 Slave 返回；可合并写；事务可修改
`0011`	Normal Non-cacheable Bufferable	✅ Yes	片上内存（OCM）、共享 RAM	写响应可缓冲；读可从正在写入的事务取最新值；可合并写；事务可修改
`1111`	Normal Cacheable Write-back (RW-allocate)	✅ Yes	DDR 内存、DMA 数据搬运	可缓存、写回模式；读写均分配缓存行；事务可修改；最大化带宽
`0110`/`1010`	Write-through No-allocate	✅ Yes	几乎不用（现代系统优先 Write-back）	写透模式，写同时更新缓存和内存；读不分配缓存行
工程配置口诀

外设控制寄存器：0001（精准优先，不可修改）
片上内存（OCM）：0011（效率优先，可缓冲）
DDR 内存 / DMA：1111（性能优先，可缓存）

二、FDMA 源码分析

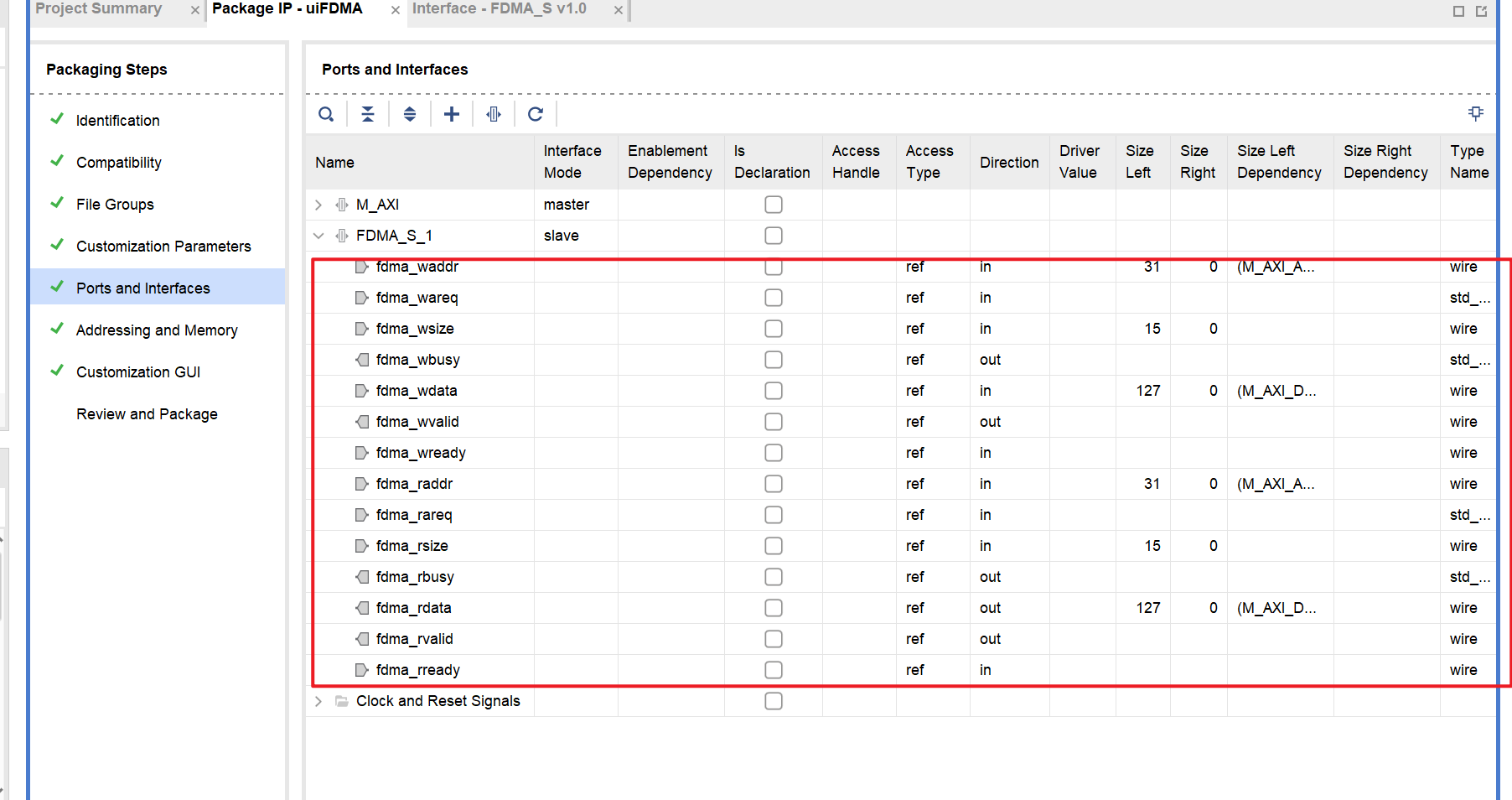

由于 AXI4 总线协议直接操作起来相对复杂一些，容易出错封装一个简单的用户接口，间接操作 AXI4总线会带来很多方便性

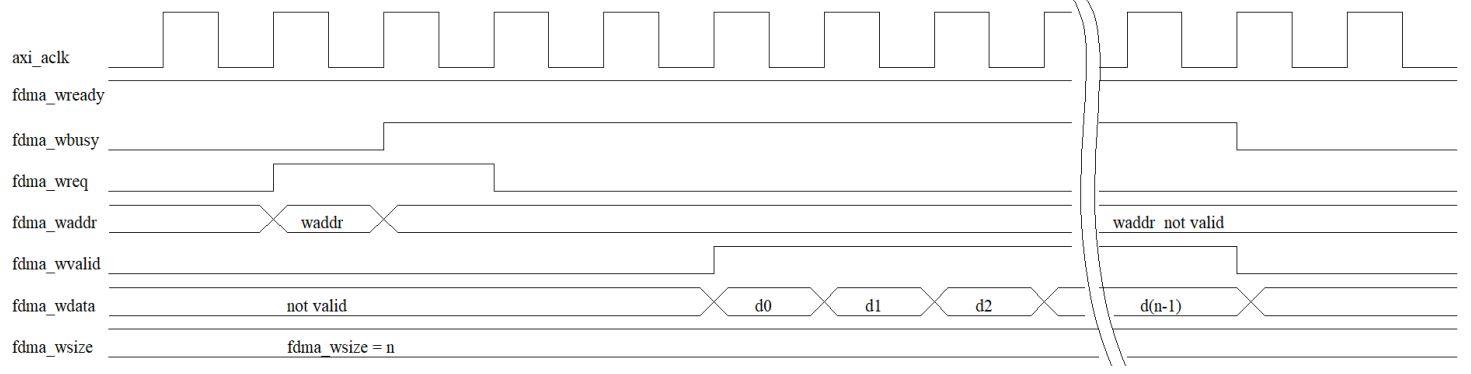

1:FDMA 的写时序

fdma_wready 设置为 1，当 fdma_wbusy=0 的时候代表 FDMA 的总线非忙，可以进行一次新的 FDMA 传输，这个时候可以设置 fdma_wreq=1，同时设置 fdma burst 的起始地址和 fdma_wsize 本次需要传输的数据大小(以 bytes 为单位)。当 fdma_wvalid=1 的时候需要给出有效的数据，写入 AXI 总线。当最后一个数写完后，fdma_wvalid 和fdma_wbusy 变为 0。 AXI4 总线最大的 burst lenth 是 256，而经过封装后，用户接口的 fdma_size 可以任意大小的，fdma ip 内部代码控制每次 AXI4 总线的 Burst 长度，这样极大简化了 AXI4 总线协议的使用。

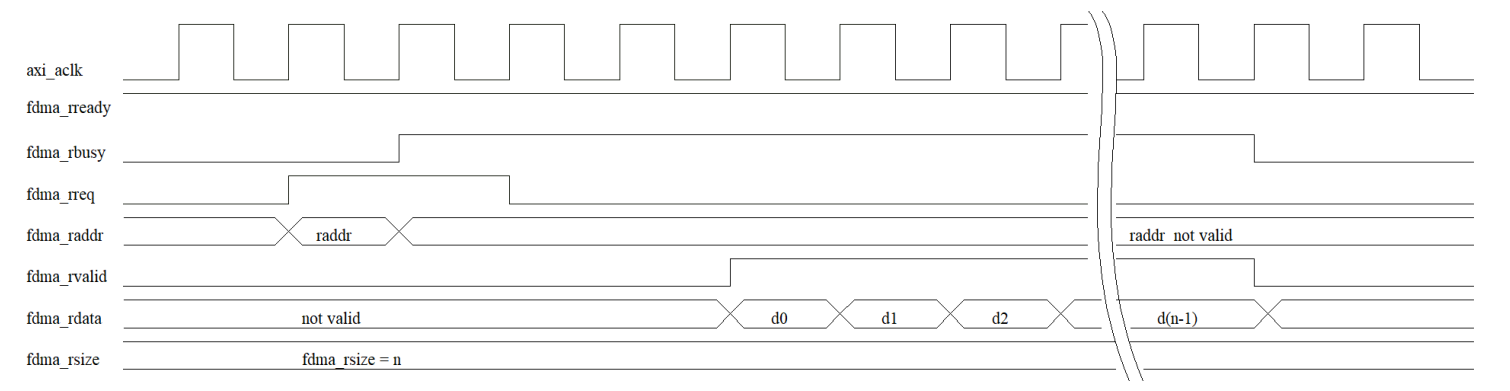

2:FDMA 的读时序

fdma_rready 设置为 1，当 fdma_rbusy=0 的时候代表 FDMA 的总线非忙，可以进行一次新的 FDMA 传输，这个时候可以设置 fdma_rreq=1，同时设置 fdma burst 的起始地址和 fdma_rsize 本次需要传输的数据大小(以 bytes 为单位)。当 fdma_rvalid=1 的时候需要给出有效的数据，写入 AXI 总线。当最后一个数写完后，fdma_rvalid 和 fdma_rbusy变为 0。同样对于 AXI4 总线的读操作，AXI4 总线最大的 burst lenth 是 256，而经过封装后，用户接口的 fdma_size 可以任意大小的，fdma ip 内部代码控制每次 AXI4 总线的 Burst 长度，这样极大简化了 AXI4 总线协议的使用。

3:FDMA 的 AXI4-Master 写操作

verilog

//fdma axi write----------------------------------------------
reg [M_AXI_ADDR_WIDTH-1 : 0] axi_awaddr = 0;  // AXI4 写地址
reg axi_awvalid = 1'b0;                       // AXI4 写地址有效
wire [M_AXI_DATA_WIDTH-1 : 0] axi_wdata;      // AXI4 写数据
wire axi_wlast;                               // AXI4 写 LAST 信号
reg axi_wvalid = 1'b0;                        // AXI4 写数据有效

// 当 valid ready 信号都有效，代表 AXI4 数据传输有效
wire w_next = (M_AXI_WVALID & M_AXI_WREADY);

reg [8:0] wburst_len = 1;   // 写传输的 axi burst 长度，代码会自动计算每次 axi 传输的 burst 长度
reg [8:0] wburst_cnt = 0;   // 每次 axi bust 的计数器
reg [15:0] wfdma_cnt = 0;   // fdma 的写数据计数器
reg axi_wstart_locked = 0;  // axi 传输进行中，lock 住，用于时序控制
wire [15:0] axi_wburst_size = wburst_len * AXI_BYTES;  // axi 传输的地址长度计算

// AXI4 写地址通道信号赋值
assign M_AXI_AWID     = M_AXI_ID;              // 写地址 ID，用来标志一组写信号, M_AXI_ID 是通过参数接口定义
assign M_AXI_AWADDR   = axi_awaddr;
assign M_AXI_AWLEN    = wburst_len - 1;        // AXI4 burst 的长度
assign M_AXI_AWSIZE   = clogb2(AXI_BYTES-1);
assign M_AXI_AWBURST  = 2'b01;                 // AXI4 的 busr 类型 INCR 模式，地址递增
assign M_AXI_AWLOCK   = 1'b0;
assign M_AXI_AWCACHE  = 4'b0010;               // 不使用 cache,不使用 buffer
assign M_AXI_AWPROT   = 3'h0;
assign M_AXI_AWQOS    = 4'h0;
assign M_AXI_AWVALID  = axi_awvalid;

// AXI4 写数据通道信号赋值
assign M_AXI_WDATA    = axi_wdata;
assign M_AXI_WSTRB    = {(AXI_BYTES){1'b1}};   // 设置所有的 WSTRB 为 1 代表传输的所有数据有效
assign M_AXI_WLAST    = axi_wlast;
assign M_AXI_WVALID   = axi_wvalid & fdma_wready;  // 写数据有效，这里必须设置 fdma_wready 有效
assign M_AXI_BREADY   = 1'b1;
//----------------------------------------------------------------------------

// AXI4 FULL Write
assign axi_wdata      = fdma_wdata;
assign fdma_wvalid    = w_next;
reg fdma_wstart_locked = 1'b0;
wire fdma_wend;
wire fdma_wstart;
assign fdma_wbusy     = fdma_wstart_locked;

// 在整个写过程中 fdma_wstart_locked 将保持有效，直到本次 FDMA 写结束
always @(posedge M_AXI_ACLK) begin
    if(M_AXI_ARESETN == 1'b0 || fdma_wend == 1'b1) begin
        fdma_wstart_locked <= 1'b0;
    end
    else if(fdma_wstart) begin
        fdma_wstart_locked <= 1'b1;
    end
end

// 产生 fdma_wstart 信号，整个信号保持 1 个 M_AXI_ACLK 时钟周期
assign fdma_wstart = (fdma_wstart_locked == 1'b0 && fdma_wareq == 1'b1);

//AXI4 write burst lenth busrt addr ------------------------------
// 当 fdma_wstart 信号有效，代表一次新的 FDMA 传输，首先把地址本次 fdma 的 burst 地址寄存到 axi_awaddr 作为第一次 axi burst 的地址。
// 如果 fdma 的数据长度大于 256，那么当 axi_wlast 有效的时候，自动计算下次 axi 的 burst 地址
always @(posedge M_AXI_ACLK) begin
    if(fdma_wstart) begin
        axi_awaddr <= fdma_waddr;
    end
    else if(axi_wlast == 1'b1) begin
        axi_awaddr <= axi_awaddr + axi_wburst_size;
    end
end

//AXI4 write cycle -----------------------------------------------
// axi_wstart_locked_r1, axi_wstart_locked_r2 信号是用于时序同步
reg axi_wstart_locked_r1 = 1'b0, axi_wstart_locked_r2 = 1'b0;
always @(posedge M_AXI_ACLK) begin
    axi_wstart_locked_r1 <= axi_wstart_locked;
    axi_wstart_locked_r2 <= axi_wstart_locked_r1;
end

// axi_wstart_locked 的作用代表一次 axi 写 burst 操作正在进行中。
always @(posedge M_AXI_ACLK) begin
    if((fdma_wstart_locked == 1'b1) && axi_wstart_locked == 1'b0) begin
        axi_wstart_locked <= 1'b1;
    end
    else if(axi_wlast == 1'b1 || fdma_wstart == 1'b1) begin
        axi_wstart_locked <= 1'b0;
    end
end

//AXI4 addr valid and write addr-----------------------------------
always @(posedge M_AXI_ACLK) begin
    if((axi_wstart_locked_r1 == 1'b1) && axi_wstart_locked_r2 == 1'b0) begin
        axi_awvalid <= 1'b1;
    end
    else if((axi_wstart_locked == 1'b1 && M_AXI_AWREADY == 1'b1) || axi_wstart_locked == 1'b0) begin
        axi_awvalid <= 1'b0;
    end
end

//AXI4 write data---------------------------------------------------
always @(posedge M_AXI_ACLK) begin
    if((axi_wstart_locked_r1 == 1'b1) && axi_wstart_locked_r2 == 1'b0) begin
        axi_wvalid <= 1'b1;
    end
    else if(axi_wlast == 1'b1 || axi_wstart_locked == 1'b0) begin
        axi_wvalid <= 1'b0;
    end
end

//AXI4 write data burst len counter----------------------------------
always @(posedge M_AXI_ACLK) begin
    if(axi_wstart_locked == 1'b0) begin
        wburst_cnt <= 'd0;
    end
    else if(w_next) begin
        wburst_cnt <= wburst_cnt + 1'b1;
    end
end

assign axi_wlast = (w_next == 1'b1) && (wburst_cnt == M_AXI_AWLEN);

//fdma write data burst len counter----------------------------------
reg wburst_len_req = 1'b0;
reg [15:0] fdma_wleft_cnt = 16'd0;

// wburst_len_req 信号是自动管理每次 axi 需要 burst 的长度
always @(posedge M_AXI_ACLK) begin
    wburst_len_req <= fdma_wstart | axi_wlast;
end

// fdma_wleft_cnt 用于记录一次 FDMA 剩余需要传输的数据数量
always @(posedge M_AXI_ACLK) begin
    if(fdma_wstart) begin
        wfdma_cnt <= 1'd0;
        fdma_wleft_cnt <= fdma_wsize;
    end
    else if(w_next) begin
        wfdma_cnt <= wfdma_cnt + 1'b1;
        fdma_wleft_cnt <= (fdma_wsize - 1'b1) - wfdma_cnt;
    end
end

// 当最后一个数据的时候，产生 fdma_wend 信号代表本次 fdma 传输结束
assign fdma_wend = w_next && (fdma_wleft_cnt == 1);

// 一次 axi 最大传输的长度是 256 因此当大于 256，自动拆分多次传输
always @(posedge M_AXI_ACLK) begin
    if(wburst_len_req) begin
        if(fdma_wleft_cnt[15:8] > 0) begin
            wburst_len <= 256;
        end
        else begin
            wburst_len <= fdma_wleft_cnt[7:0];
        end
    end
    else begin
        wburst_len <= wburst_len;
    end
end

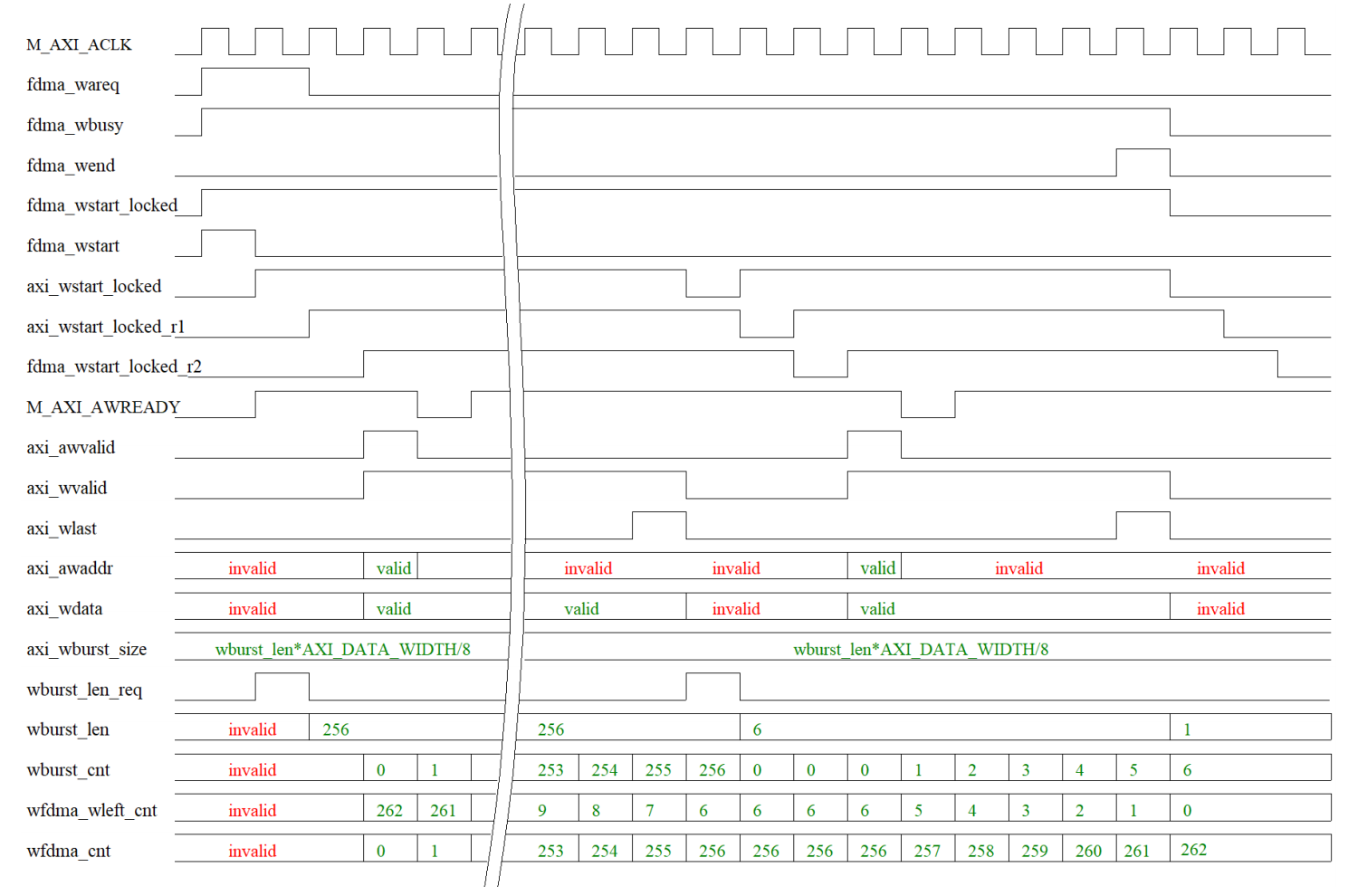

以上代码我们进行了详细的注释性分析。以下给出 FDMA 写操作源码部分的时序图。下图中一次传输以传输 262 个长度的数据为例，需要 2 次 AXI4 BURST 才能完成，第一次传输 256 个长度数据，第二次传输 6 个长度的数据。

4:FDMA 的 AXI4-Master 读操作

verilog

//fdma axi read----------------------------------------------
reg [M_AXI_ADDR_WIDTH-1 : 0] axi_araddr = 0;  // AXI4 读地址
reg axi_arvalid = 1'b0;                       // AXI4 读地址有效
wire axi_rlast;                               // AXI4 读 LAST 信号
reg axi_rready = 1'b0;                        // AXI4 读准备好

// 当 valid ready 信号都有效，代表 AXI4 数据传输有效
wire r_next = (M_AXI_RVALID && M_AXI_RREADY);

reg [8:0] rburst_len = 1;    // 读传输的 axi burst 长度，代码会自动计算每次 axi 传输的 burst 长度
reg [8:0] rburst_cnt = 0;    // 每次 axi bust 的计数器
reg [15:0] rfdma_cnt = 0;    // fdma 的读数据计数器
reg axi_rstart_locked = 0;   // axi 传输进行中，lock 住，用于时序控制
wire [15:0] axi_rburst_size = rburst_len * AXI_BYTES;  // axi 传输的地址长度计算

// AXI4 读地址通道信号赋值
assign M_AXI_ARID     = M_AXI_ID;              // 读地址 ID，用来标志一组写信号, M_AXI_ID 是通过参数接口定义
assign M_AXI_ARADDR   = axi_araddr;
assign M_AXI_ARLEN    = rburst_len - 1;        // AXI4 burst 的长度
assign M_AXI_ARSIZE   = clogb2((AXI_BYTES)-1);
assign M_AXI_ARBURST  = 2'b01;                 // AXI4 的 busr 类型 INCR 模式，地址递增
assign M_AXI_ARLOCK   = 1'b0;                  // 不使用 cache,不使用 buffer
assign M_AXI_ARCACHE  = 4'b0010;
assign M_AXI_ARPROT   = 3'h0;
assign M_AXI_ARQOS    = 4'h0;
assign M_AXI_ARVALID  = axi_arvalid;

// AXI4 读数据通道信号赋值
assign M_AXI_RREADY   = axi_rready && fdma_rready;  // 读数据准备好，这里必须设置 fdma_rready 有效
assign fdma_rdata     = M_AXI_RDATA;
assign fdma_rvalid    = r_next;

//AXI4 FULL Read-----------------------------------------
reg fdma_rstart_locked = 1'b0;
wire fdma_rend;
wire fdma_rstart;
assign fdma_rbusy = fdma_rstart_locked;

// 在整个读过程中 fdma_rstart_locked 将保持有效，直到本次 FDMA 写结束
always @(posedge M_AXI_ACLK) begin
    if(M_AXI_ARESETN == 1'b0 || fdma_rend == 1'b1) begin
        fdma_rstart_locked <= 1'b0;
    end
    else if(fdma_rstart) begin
        fdma_rstart_locked <= 1'b1;
    end
end

// 产生 fdma_rstart 信号，整个信号保持 1 个 M_AXI_ACLK 时钟周期
assign fdma_rstart = (fdma_rstart_locked == 1'b0 && fdma_rareq == 1'b1);

//AXI4 read burst lenth busrt addr ------------------------------
// 当 fdma_rstart 信号有效，代表一次新的 FDMA 传输，首先把地址本次 fdma 的 burst 地址寄存到 axi_araddr 作为第一次 axi burst 的地址。
// 如果 fdma 的数据长度大于 256，那么当 axi_rlast 有效的时候，自动计算下次 axi 的 burst 地址
always @(posedge M_AXI_ACLK) begin
    if(fdma_rstart == 1'b1) begin
        axi_araddr <= fdma_raddr;
    end
    else if(axi_rlast == 1'b1) begin
        axi_araddr <= axi_araddr + axi_rburst_size;
    end
end

//AXI4 r_cycle_flag-------------------------------------
// axi_rstart_locked_r1, axi_rstart_locked_r2 信号是用于时序同步
reg axi_rstart_locked_r1 = 1'b0, axi_rstart_locked_r2 = 1'b0;
always @(posedge M_AXI_ACLK) begin
    axi_rstart_locked_r1 <= axi_rstart_locked;
    axi_rstart_locked_r2 <= axi_rstart_locked_r1;
end

// axi_rstart_locked 的作用代表一次 axi 读 burst 操作正在进行中。
always @(posedge M_AXI_ACLK) begin
    if((fdma_rstart_locked == 1'b1) && axi_rstart_locked == 1'b0) begin
        axi_rstart_locked <= 1'b1;
    end
    else if(axi_rlast == 1'b1 || fdma_rstart == 1'b1) begin
        axi_rstart_locked <= 1'b0;
    end
end

//AXI4 addr valid and read addr-----------------------------------
always @(posedge M_AXI_ACLK) begin
    if((axi_rstart_locked_r1 == 1'b1) && axi_rstart_locked_r2 == 1'b0) begin
        axi_arvalid <= 1'b1;
    end
    else if((axi_rstart_locked == 1'b1 && M_AXI_ARREADY == 1'b1) || axi_rstart_locked == 1'b0) begin
        axi_arvalid <= 1'b0;
    end
end

//AXI4 read data---------------------------------------------------
always @(posedge M_AXI_ACLK) begin
    if((axi_rstart_locked_r1 == 1'b1) && axi_rstart_locked_r2 == 1'b0) begin
        axi_rready <= 1'b1;
    end
    else if(axi_rlast == 1'b1 || axi_rstart_locked == 1'b0) begin
        axi_rready <= 1'b0;
    end
end

//AXI4 read data burst len counter----------------------------------
always @(posedge M_AXI_ACLK) begin
    if(axi_rstart_locked == 1'b0) begin
        rburst_cnt <= 'd0;
    end
    else if(r_next) begin
        rburst_cnt <= rburst_cnt + 1'b1;
    end
end

assign axi_rlast = (r_next == 1'b1) && (rburst_cnt == M_AXI_ARLEN);

//fdma read data burst len counter----------------------------------
reg rburst_len_req = 1'b0;
reg [15:0] fdma_rleft_cnt = 16'd0;

// rburst_len_req 信号是自动管理每次 axi 需要 burst 的长度
always @(posedge M_AXI_ACLK) begin
    rburst_len_req <= fdma_rstart | axi_rlast;
end

// fdma_rleft_cnt 用于记录一次 FDMA 剩余需要传输的数据数量
always @(posedge M_AXI_ACLK) begin
    if(fdma_rstart) begin
        rfdma_cnt <= 1'd0;
        fdma_rleft_cnt <= fdma_rsize;
    end
    else if(r_next) begin
        rfdma_cnt <= rfdma_cnt + 1'b1;
        fdma_rleft_cnt <= (fdma_rsize - 1'b1) - rfdma_cnt;
    end
end

// 当最后一个数据的时候，产生 fdma_rend 信号代表本次 fdma 传输结束
assign fdma_rend = r_next && (fdma_rleft_cnt == 1);

//axi auto burst len caculate-----------------------------------------
// 一次 axi 最大传输的长度是 256 因此当大于 256，自动拆分多次传输
always @(posedge M_AXI_ACLK) begin
    if(rburst_len_req) begin
        if(fdma_rleft_cnt[15:8] > 0) begin
            rburst_len <= 256;
        end
        else begin
            rburst_len <= fdma_rleft_cnt[7:0];
        end
    end
    else begin
        rburst_len <= rburst_len;
    end
end

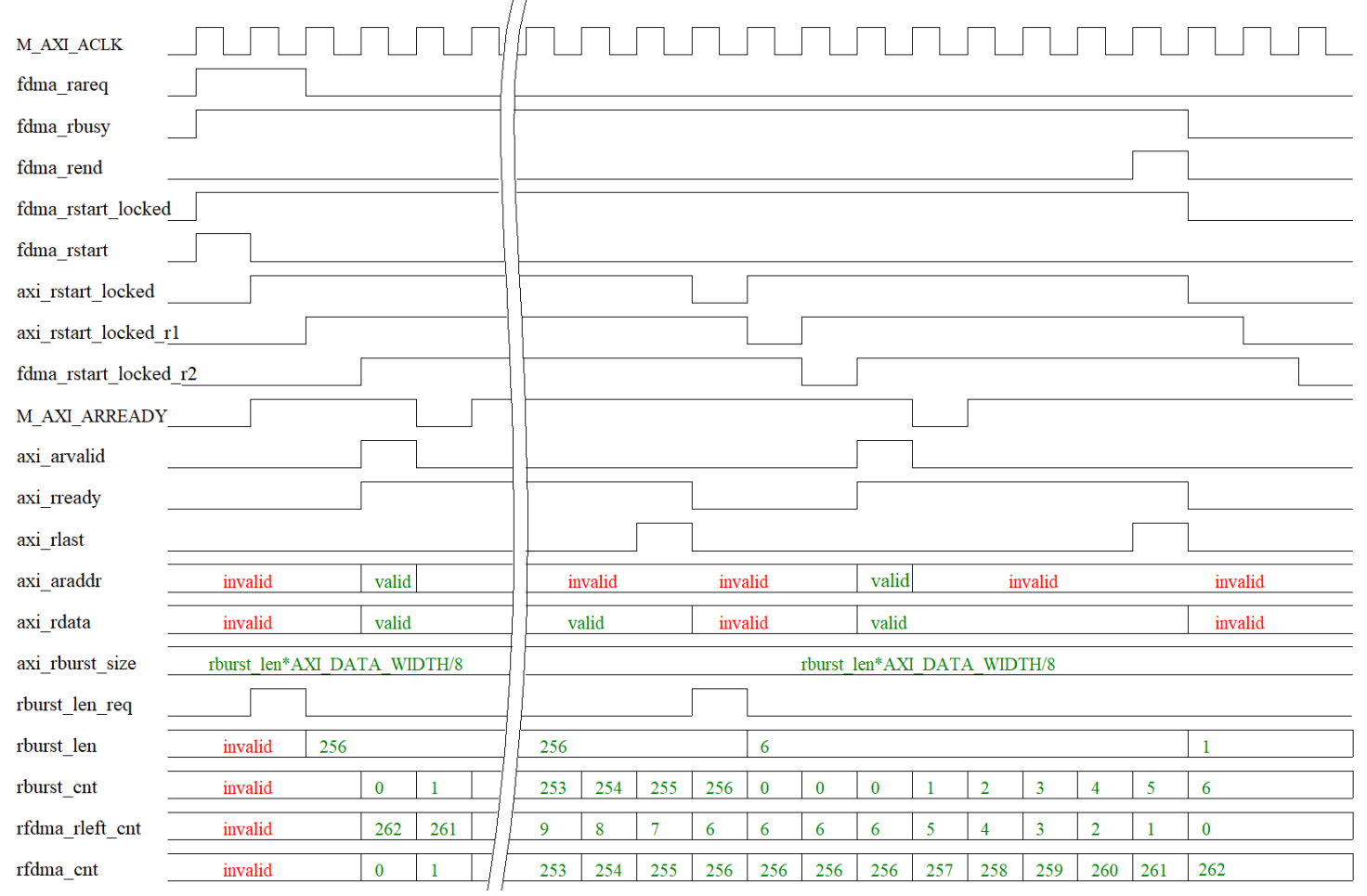

下图中一次传输以传输 262 个长度的数据为例，需要 2 次 AXI4 BURST 才能完成，第一次传输 256 个长度数据，第二次传输 6 个长度的数据。

三、FDMA IP 的封装

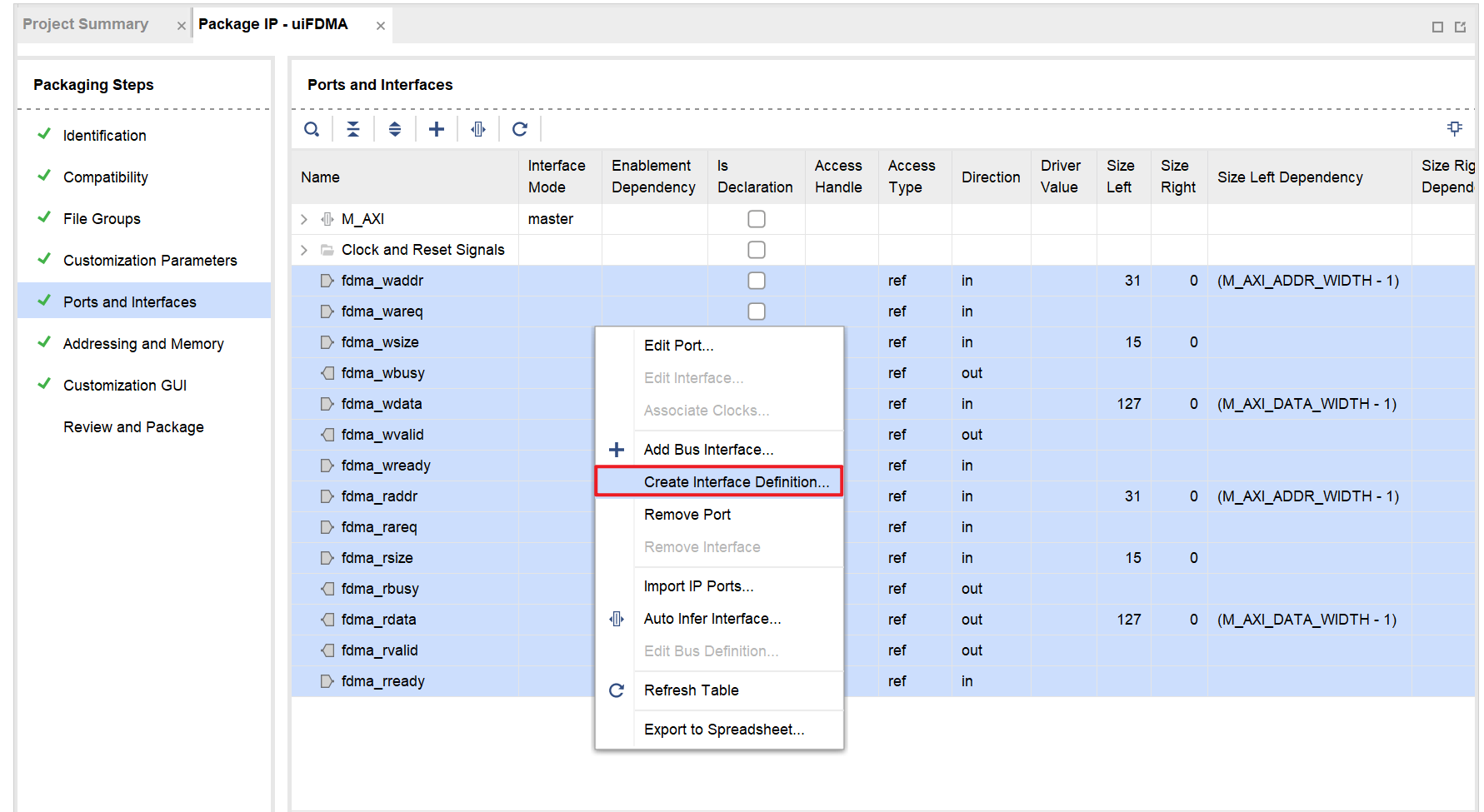

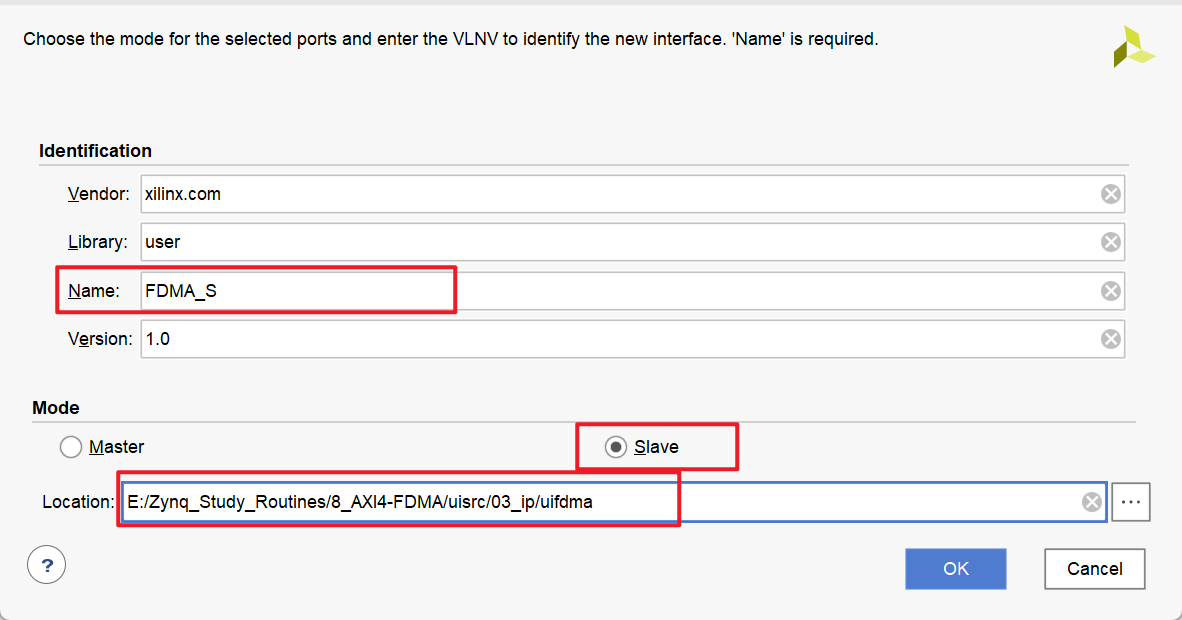

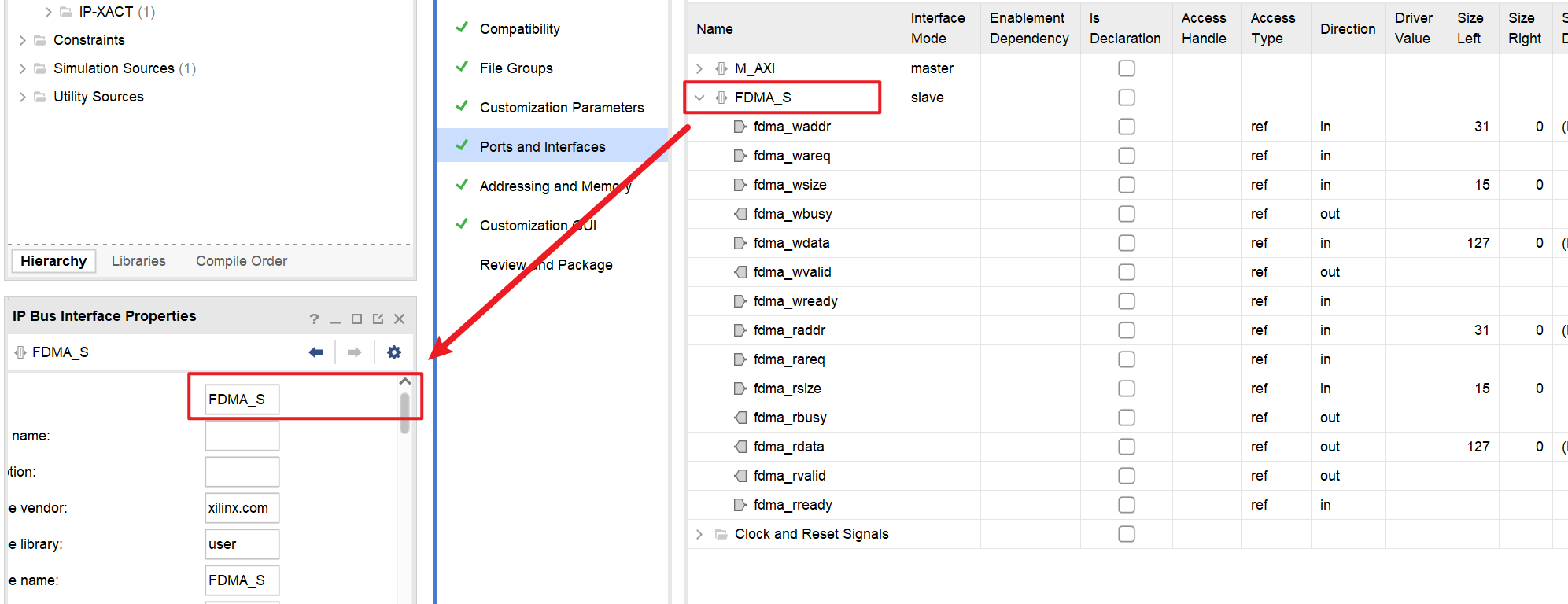

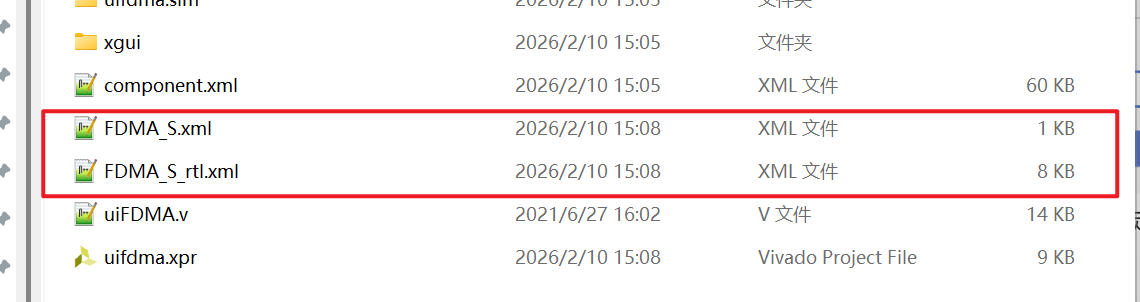

创建工程，封装ip 按住 shift 全选后，右击弹出菜单后选择 Create Interface Definition 接口定义为 slave，命名为 FDMA_S 设置完成，uisrc/03_ip/uifdma 路径下多出 2 个文件，这个两个文件就是定义了自定义的总线接口现在可以看到封装后的总线建议把名字改简洁一些可以看到封装好的接口，更加美观完成封装

四、saxi_full_mem IP

这个 IP 的源码可以基于 axi-full-slave 的模板简单修改就可以实现。把修改后的代码命名为 saxi_full_mem.v 修改其中的部分代码，关键部分是 memory 部分定义。

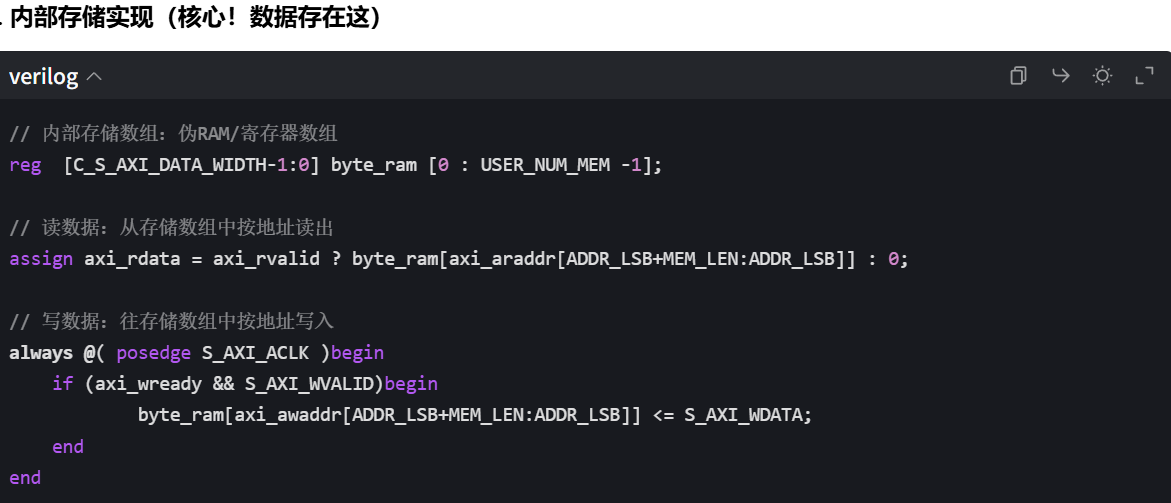

byte_ram 是一个寄存器数组，就是这个模块的 “内存”；
写数据时：把主设备发来的 S_AXI_WDATA 存到 byte_ram[地址]；
读数据时：从 byte_ram[地址] 读出数据，赋值给 axi_rdata 返回给主设备。

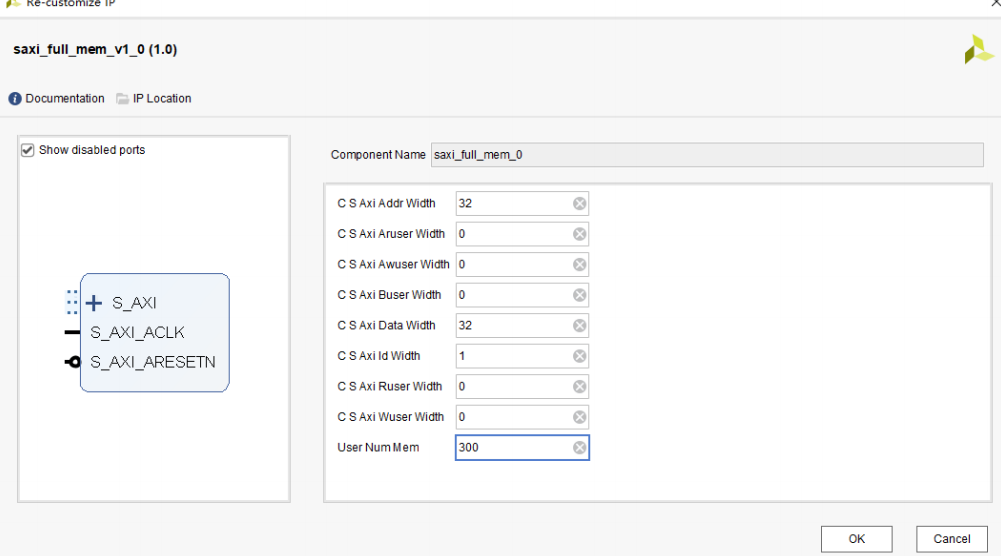

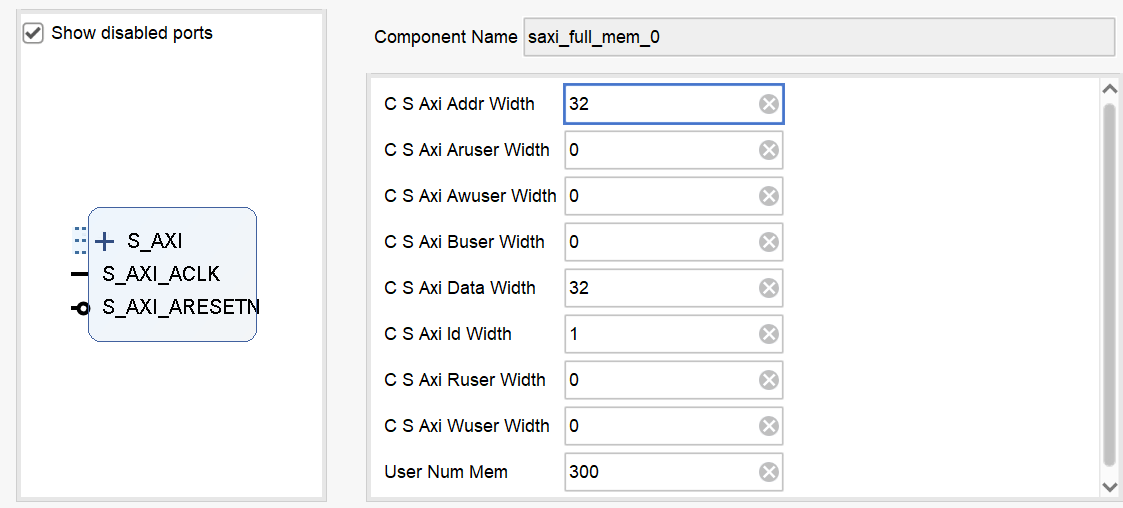

修改的这部分代码支持 Memory 的任意长度设置(FPGA 内部 RAM 会消耗资源)，其中参数 USER_NUM_MEM 用于定义 RAM 的长度，我们一次 FDMA 的 burst 长度应该小于等于 USER_NUM_MEM 这个参数。我们来看下 IP 的接口参数设置：这里我们计划 FDMA 的读写长度是 262，设置USER_NUM_MEM=300 完全够用。

五、创建 FPGA 图像化设计

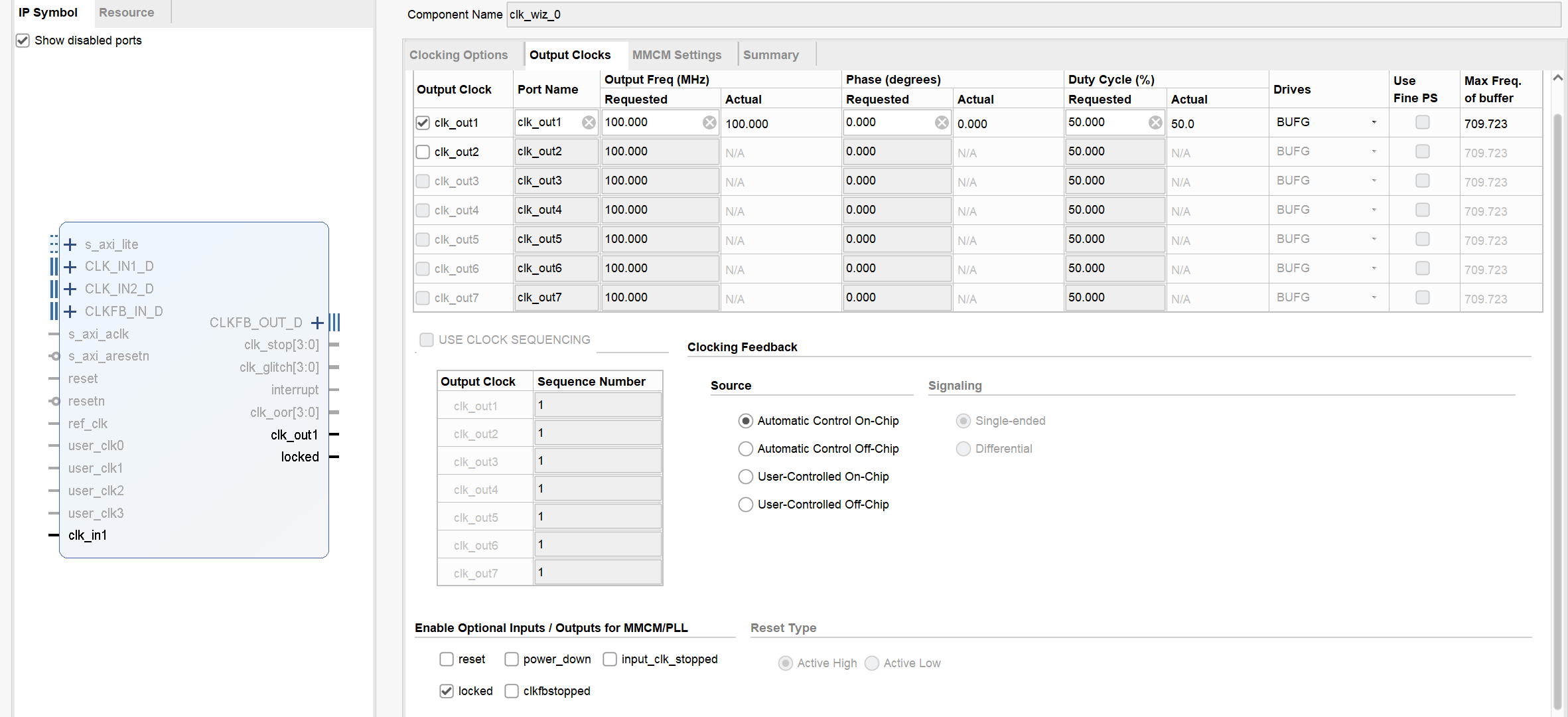

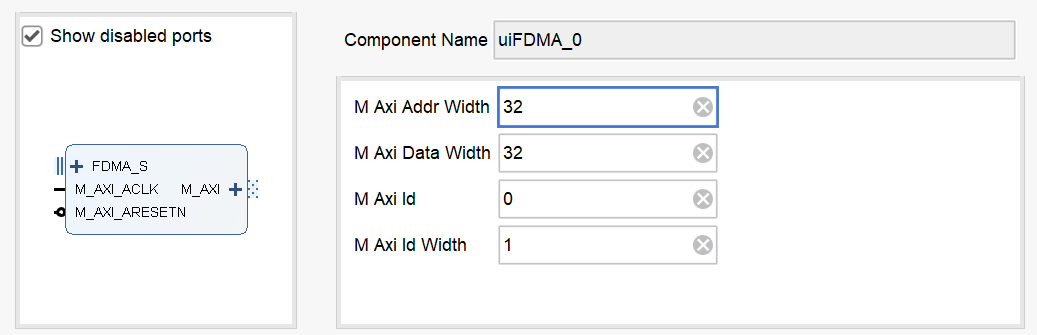

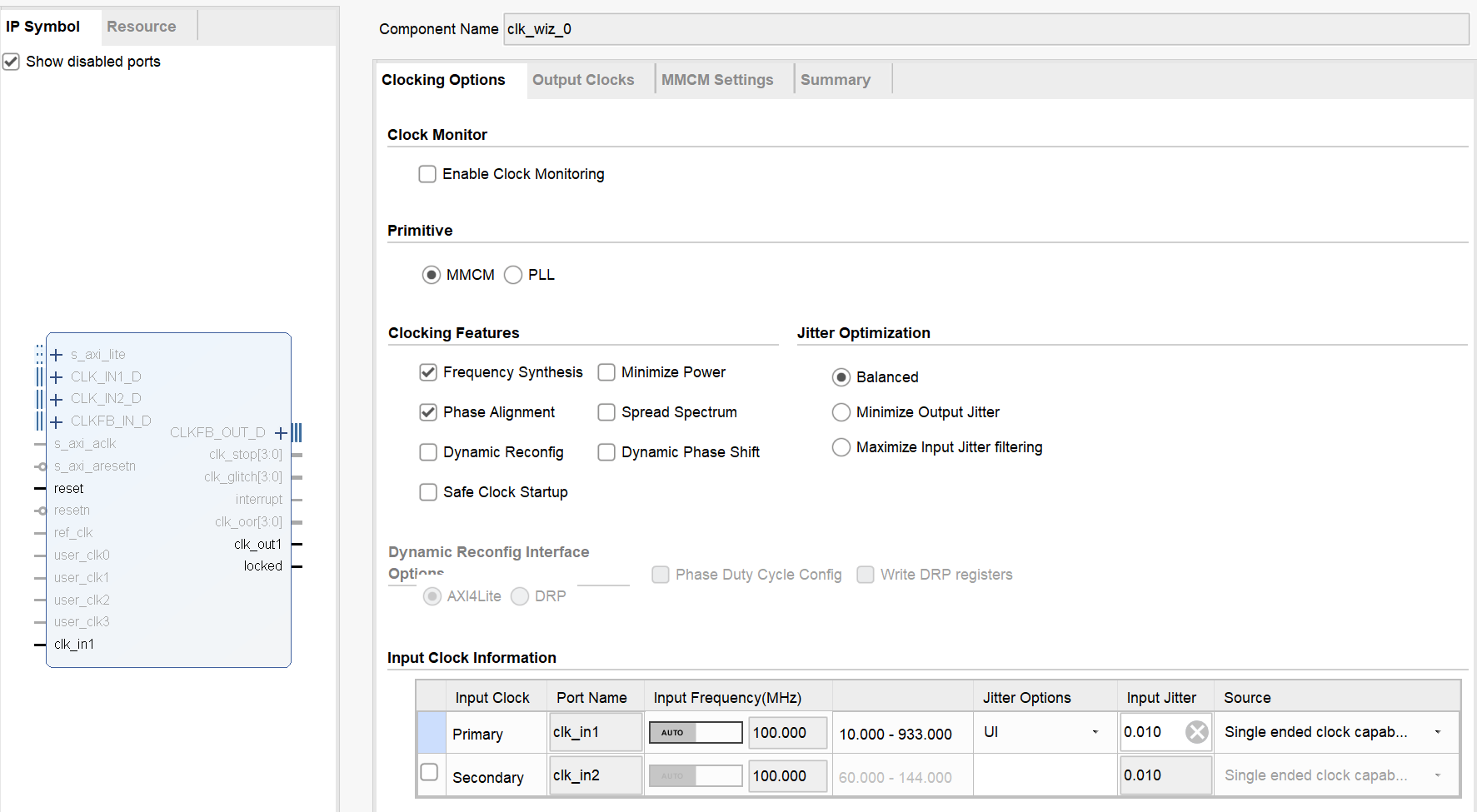

创建工程创建BD 添加ip ： uiFDMA、saxi_full_men、axi_interconnect、clk_wiz 设置ip参数

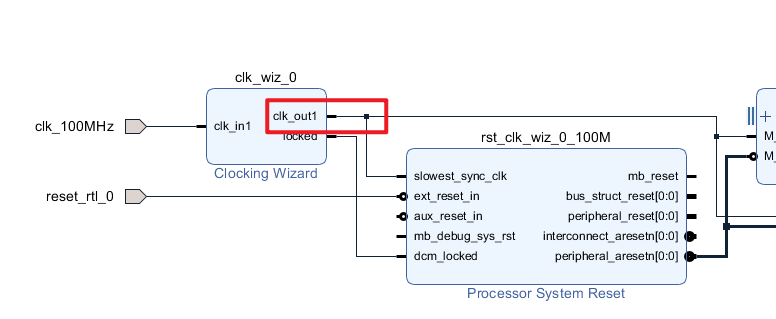

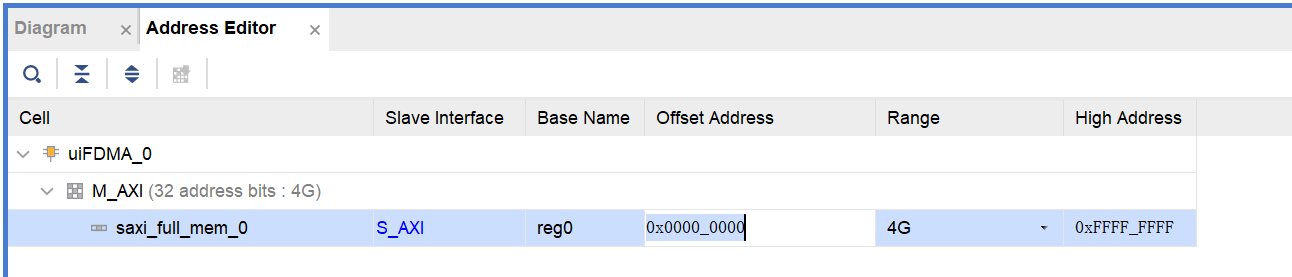

完成连线 设置地址分配：

六、添加 FDMA 接口控制代码

以上代码中调用的 system.bd 的图形代码接口。在状态机中，每次写 262 个长度 32bit 的数据，再读出来判断数据是否正确。

七、仿真文件

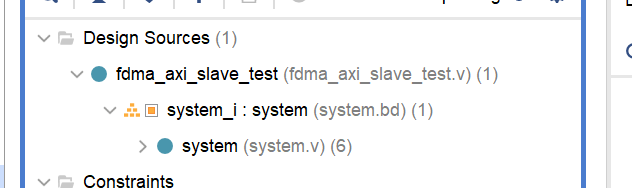

添加仿真文件

遇到问题

一、保证测试模块和FDM模块处于同一个时钟域

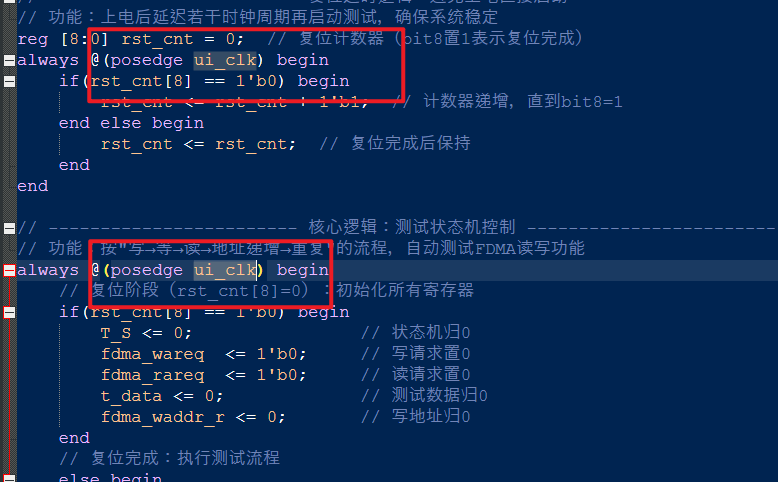

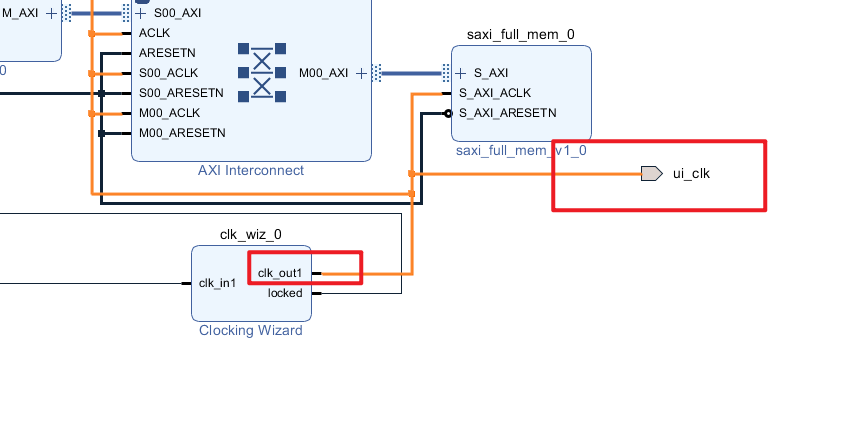

要把ui_clk引出到顶层，本质是让测试逻辑和被测试的 FDMA 模块 “同频同步” 要点：测试谁，就用谁的时钟

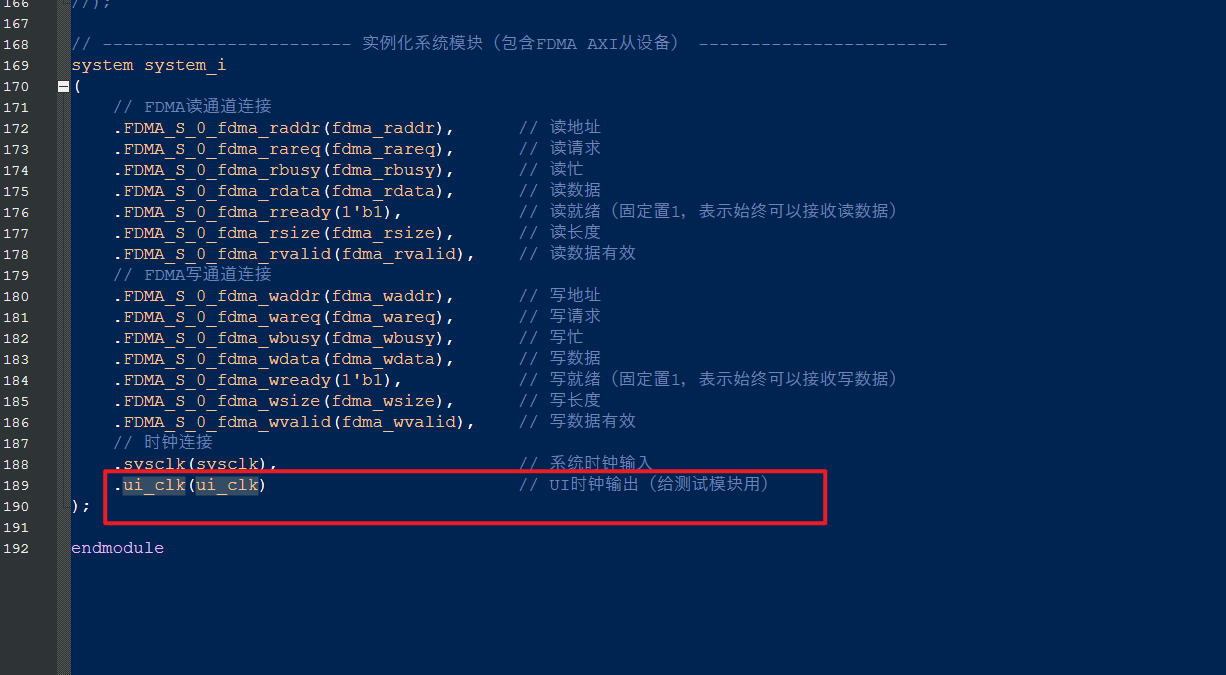

引出来

二、FDMA_S的端口要引出

贡献者

dz13718198068

文件历史

最后编辑于大约 23 小时前查看完整历史

1_GettingStarted快速开始

2_VerilogLanguage语言

1_Basics

2_Vectors

一、AXI4 数据路由及缓存机制

1.1 什么是ARCACHE[3:0]/AWCACHE[3:0]

1.2 ARCACHE/AWCACHE 的三个核心作用

1. 决定 “是否允许缓存”（最核心）

2. 决定 “是否允许事务优化”（对应你之前问的 Modifiable）

3. 决定 “写数据的刷新方式”（Cache [2]/Cache [3]）

1.3工程中 “必用的 4 种配置”

1.4 在 Vivado 里 “怎么设”（实操步骤）

1.5 Modifiable 和 Non-modifiable transaction

二、FDMA 源码分析

1:FDMA 的写时序

2:FDMA 的读时序

3:FDMA 的 AXI4-Master 写操作

4:FDMA 的 AXI4-Master 读操作

三、FDMA IP 的封装

四、saxi_full_mem IP

五、创建 FPGA 图像化设计

六、添加 FDMA 接口控制代码

七、仿真文件

遇到问题

一、保证测试模块和FDM模块处于同一个时钟域

二、FDMA_S的端口要引出

贡献者

文件历史

1_Basics

2_Vectors

一、AXI4 数据路由及缓存机制 ​

1.1 什么是ARCACHE[3:0]/AWCACHE[3:0] ​

1.2 ARCACHE/AWCACHE 的三个核心作用 ​

1. 决定 “是否允许缓存”（最核心） ​

2. 决定 “是否允许事务优化”（对应你之前问的 Modifiable） ​

3. 决定 “写数据的刷新方式”（Cache [2]/Cache [3]） ​

1.3工程中 “必用的 4 种配置” ​

1.4 在 Vivado 里 “怎么设”（实操步骤） ​

1.5 Modifiable 和 Non-modifiable transaction ​

二、FDMA 源码分析 ​

1:FDMA 的写时序 ​

2:FDMA 的读时序 ​

3:FDMA 的 AXI4-Master 写操作 ​

4:FDMA 的 AXI4-Master 读操作 ​

三、FDMA IP 的封装 ​

四、saxi_full_mem IP ​

五、创建 FPGA 图像化设计 ​

六、添加 FDMA 接口控制代码 ​

七、仿真文件 ​

遇到问题 ​

一、保证测试模块和FDM模块处于同一个时钟域 ​

二、FDMA_S的端口要引出 ​

贡献者 ​

文件历史 ​

一、AXI4 数据路由及缓存机制

1.1 什么是ARCACHE[3:0]/AWCACHE[3:0]

1.2 ARCACHE/AWCACHE 的三个核心作用

1. 决定 “是否允许缓存”（最核心）

2. 决定 “是否允许事务优化”（对应你之前问的 Modifiable）

3. 决定 “写数据的刷新方式”（Cache [2]/Cache [3]）

1.3工程中 “必用的 4 种配置”

1.4 在 Vivado 里 “怎么设”（实操步骤）

1.5 Modifiable 和 Non-modifiable transaction

二、FDMA 源码分析

1:FDMA 的写时序

2:FDMA 的读时序

3:FDMA 的 AXI4-Master 写操作

4:FDMA 的 AXI4-Master 读操作

三、FDMA IP 的封装

四、saxi_full_mem IP

五、创建 FPGA 图像化设计

六、添加 FDMA 接口控制代码

七、仿真文件

遇到问题

一、保证测试模块和FDM模块处于同一个时钟域

二、FDMA_S的端口要引出

贡献者

文件历史
