一、概述
字数
5066 字
阅读时间
24 分钟
编写一个自定义的 AXI-Lite-Slave GPIO IP,并且用编写的 AXI-Lite-Master IP 对齐进行仿真验证和上板验证。
实验目的：
1:修改 VIVADO 产生的 saxi-lite- gpio 模板，增加 GPIO 的定义 2:修改 VIVADO 产生的 maxi-lite-gpio 模板，增加对 saxi-lite- gpio 寄存器的读写操作。 3:进一步掌握基于 vivado 实现的 ip 的封装
二、基于 VIVADO 的 IP 封装
2.1、封装 maxi_lite_gpio IP
放好代码

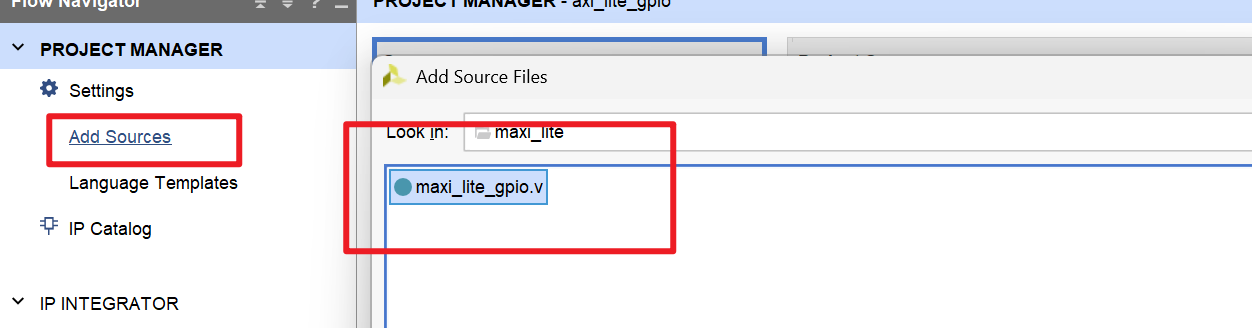

创建空工程 添加ip源码，maxi_lite_gpio

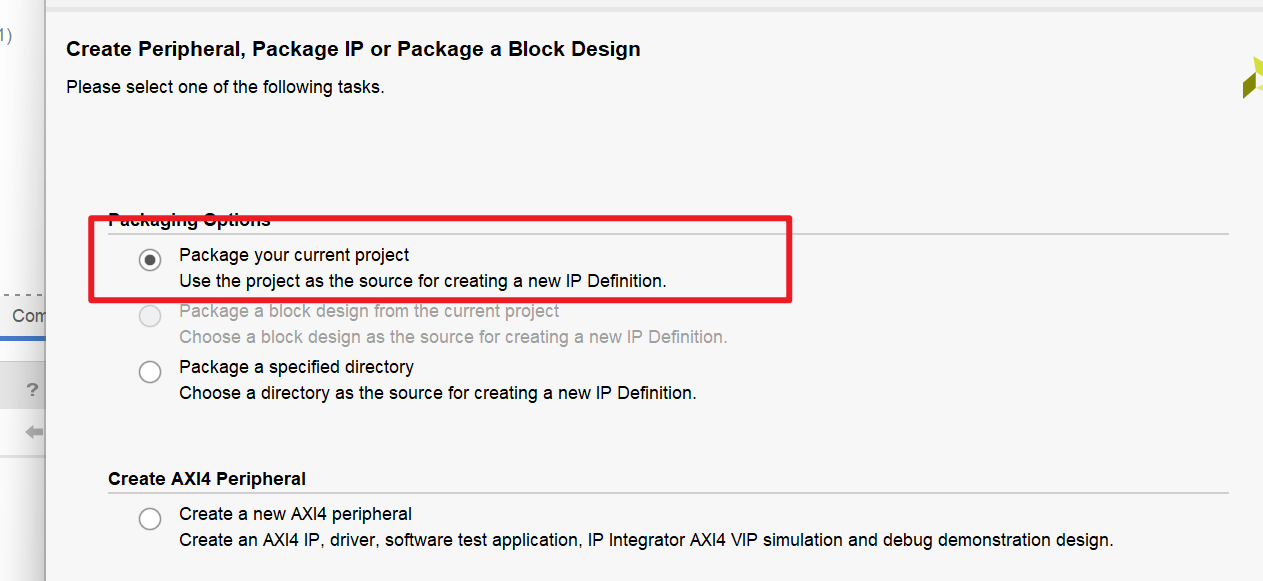

创建ip tools 菜单中找到 Create and Package New IP。 这次选package your current project！！！

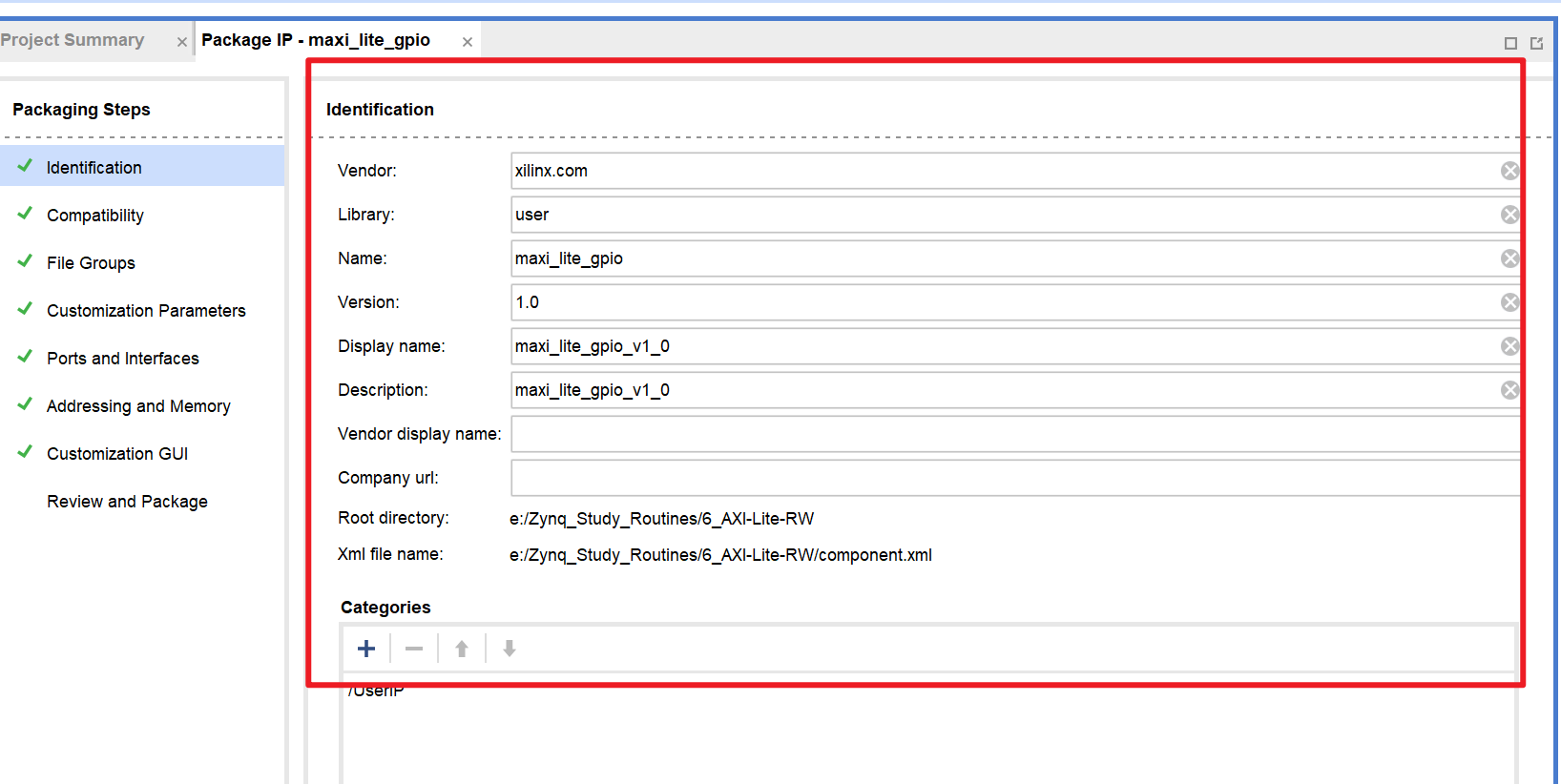

新增 IP 编辑窗口

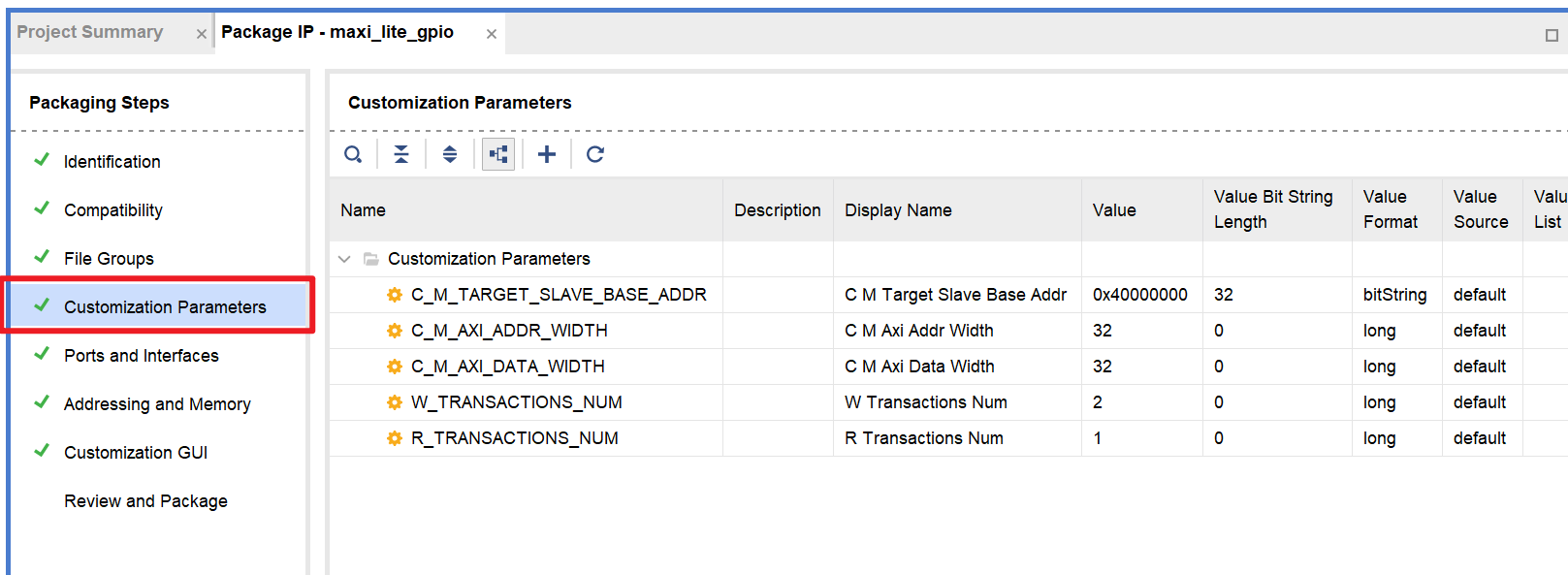

参数接口

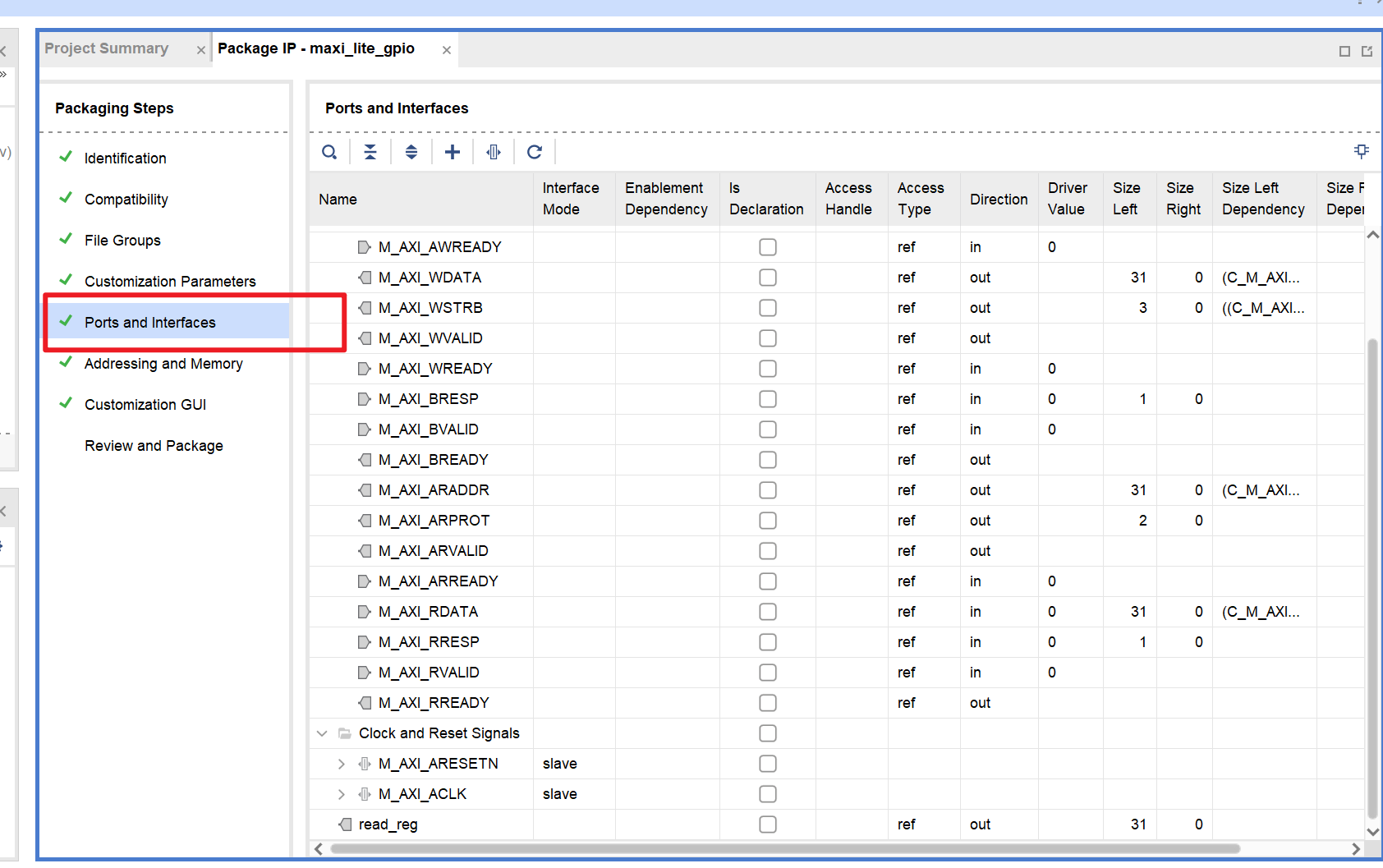

信号接口

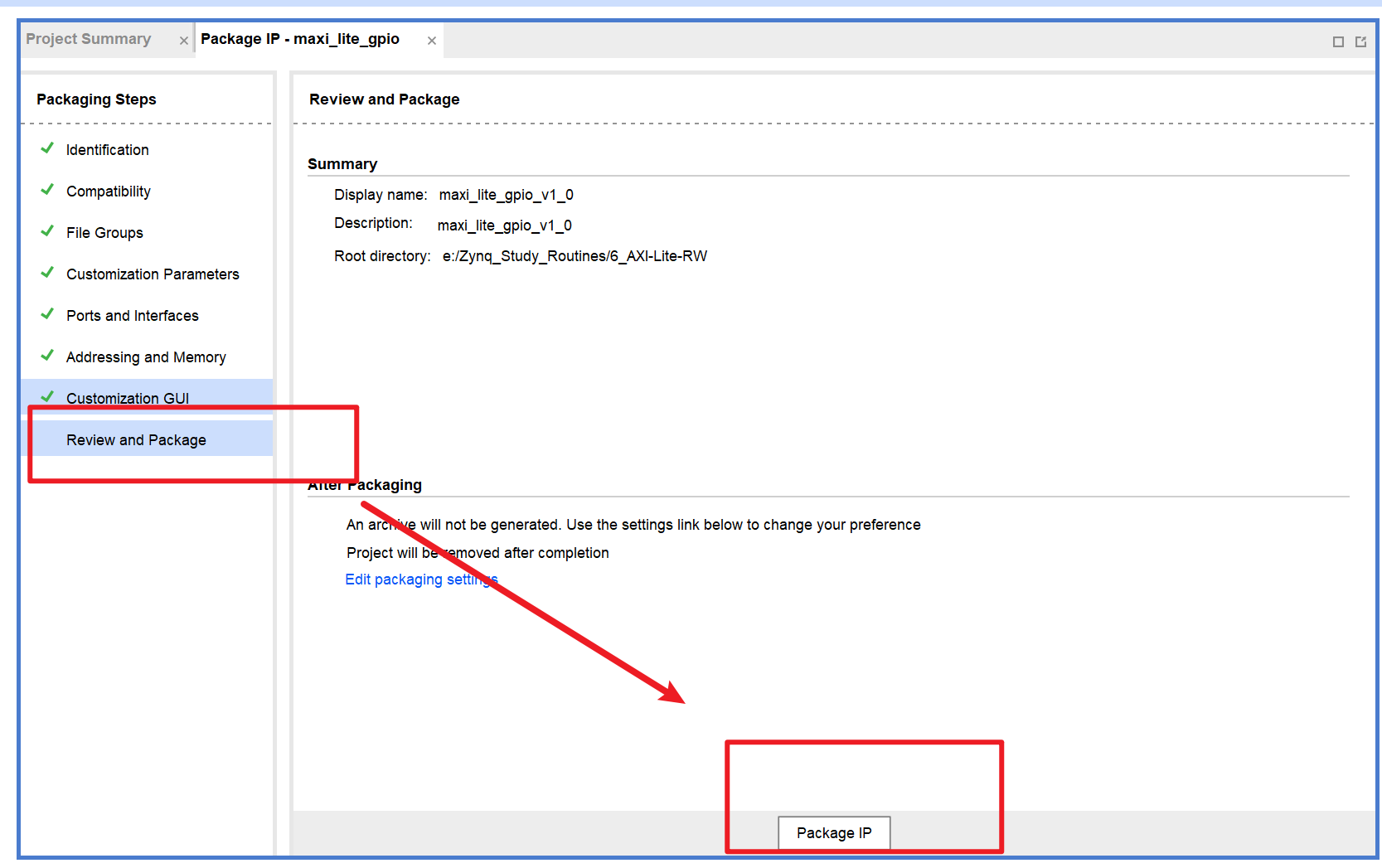

完成ip打包

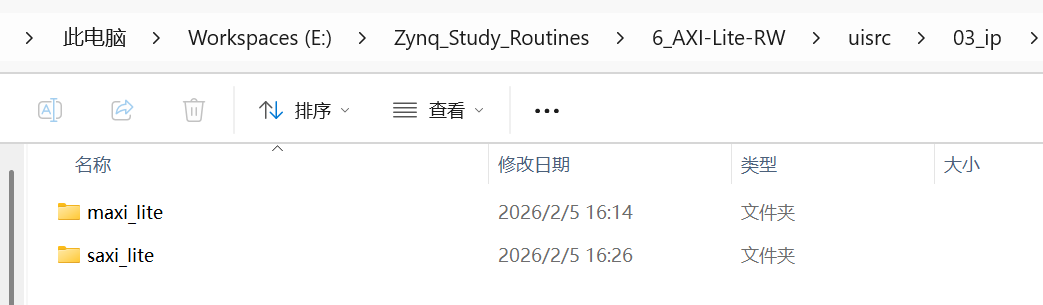

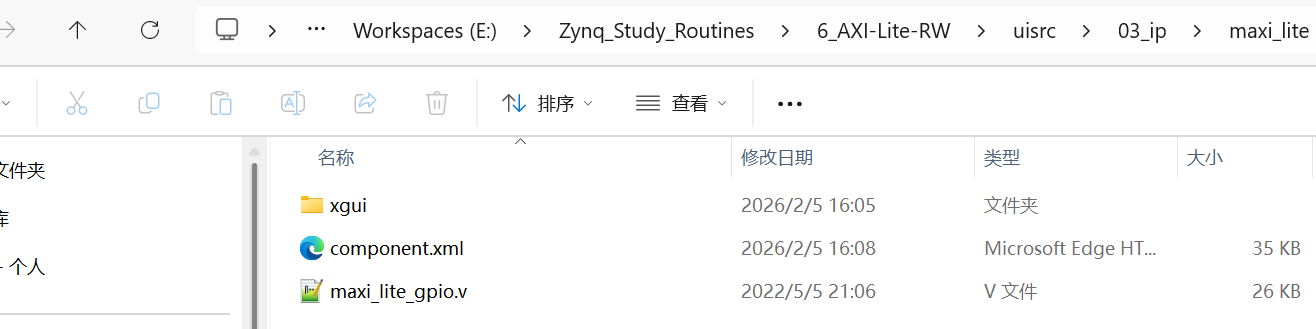

打包完的文件如下
2.1、封装 saxi_lite_gpio IP

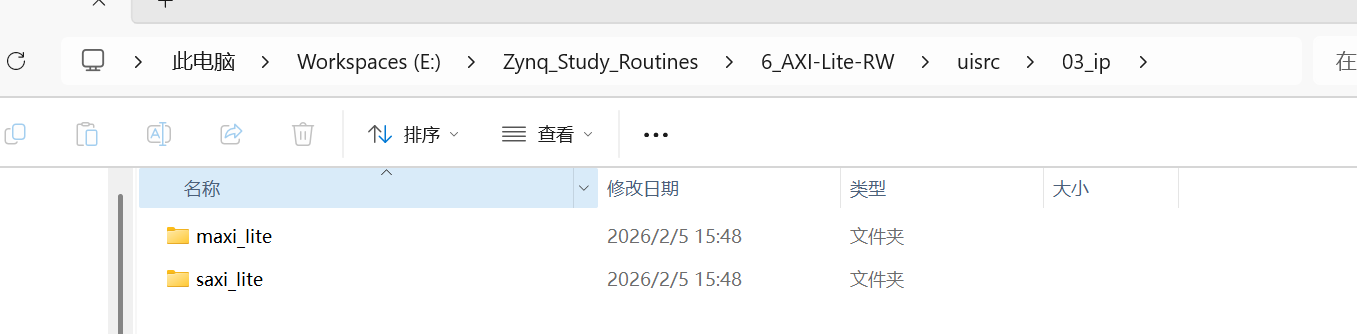

同上（略） 两个ip核已经就绪
三、FPGA 图形化编程

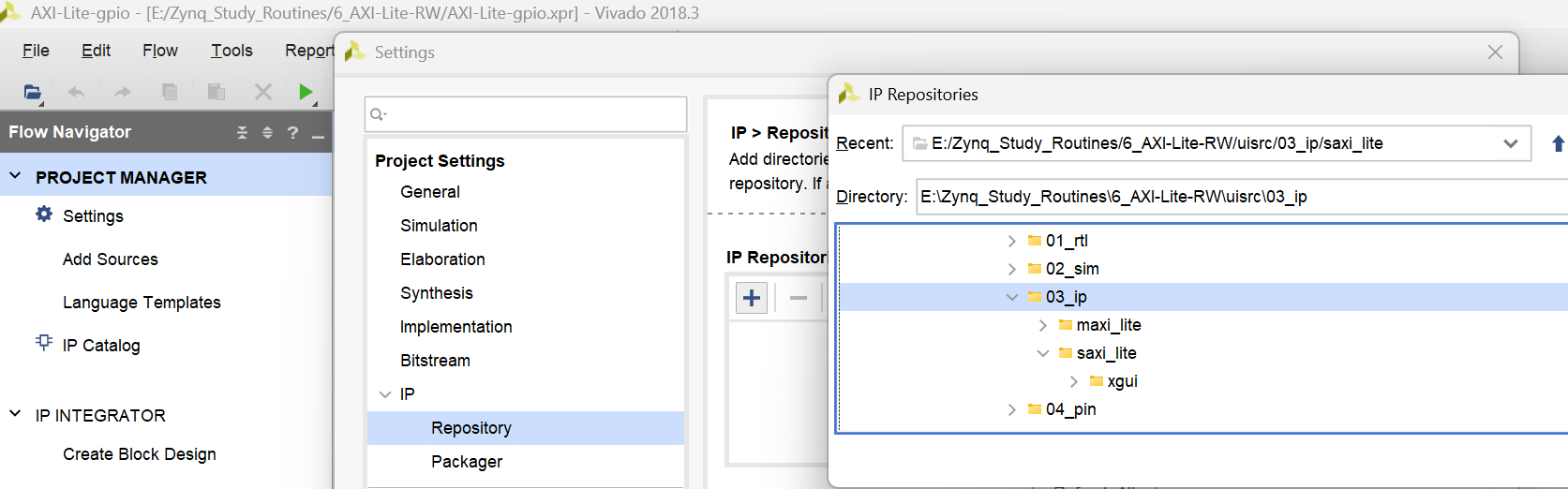

设置 IP 路径

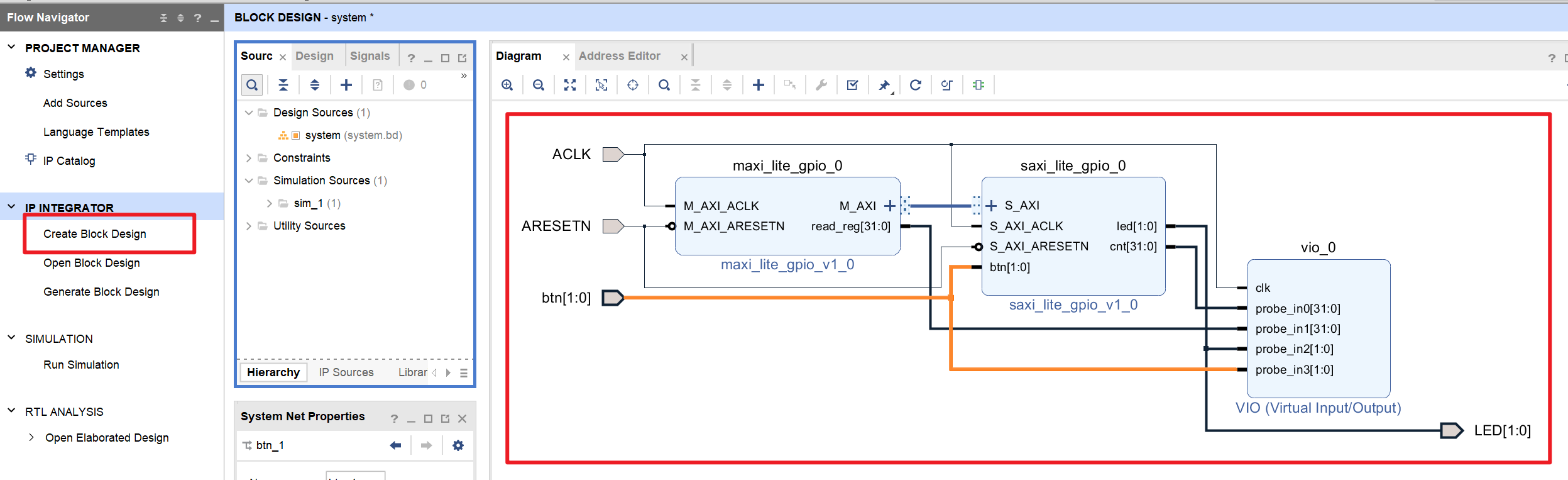

创建 BD 工程 添加以上完成的 maxi_lite_gpio 和 saxi_lite_gpio 两个 IP， 添加虚拟 IO 用于观察数据 完成连线
编写顶层代码，给个复位信号
verilog
module system_wrapper
(
input sysclk, // 系统时钟
input [1:0] btn, // 按键输入
output [1:0] led // LED输出
);
// 异步复位释放信号
wire ARESETN;
// 复位计数器，初始值0
reg [7:0] rstn_cnt = 8'd0;
// 复位计数器逻辑：计数至最高位为1时停止
always @(posedge sysclk) begin
if (rstn_cnt[7] == 1'b0) begin
rstn_cnt <= rstn_cnt + 1'b1;
end
end
// 复位释放信号赋值
assign ARESETN = rstn_cnt[7];
// 例化系统核心模块
system system_i
(
.sysclk (sysclk),
.ARESETN (rstn_cnt[7]),
.btn (btn),
.led (led)
);
endmodule添加个仿真代码
verilog
module axi_top_sim();
reg sysclk;
wire [1:0] btn = 2'b01;
wire [1:0] led;
system_wrapper system_wrapper_inst
(
.sysclk(sysclk),
.btn(btn),
.led(led)
);
initial begin
sysclk = 1'b0;
#100;
end
always begin
#5 sysclk = ~sysclk;
end
endmodule四、代码分析
maxi_lite_gpio 代码注释 + 整体分析
verilog
`timescale 1 ns / 1 ps
module maxi_lite_gpio #
(
// 从设备基地址（需与硬件中Slave地址匹配）
parameter C_M_TARGET_SLAVE_BASE_ADDR = 32'h40000000,
parameter integer C_M_AXI_ADDR_WIDTH = 32, // AXI地址位宽
parameter integer C_M_AXI_DATA_WIDTH = 32, // AXI数据位宽
parameter integer W_TRANSACTIONS_NUM = 2, // 单次写事务数：连续写2个地址
parameter integer R_TRANSACTIONS_NUM = 1 // 单次读事务数：连续读1个地址
)
(
// 全局时钟/复位（低电平有效，匹配AXI标准）
input wire M_AXI_ACLK,
input wire M_AXI_ARESETN,
// AXI-Lite 写地址通道信号
output wire [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_AWADDR,
output wire [2 : 0] M_AXI_AWPROT,
output wire M_AXI_AWVALID,
input wire M_AXI_AWREADY,
// AXI-Lite 写数据通道信号
output wire [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_WDATA,
output wire [C_M_AXI_DATA_WIDTH/8-1 : 0] M_AXI_WSTRB,
output wire M_AXI_WVALID,
input wire M_AXI_WREADY,
// AXI-Lite 写响应通道信号
input wire [1 : 0] M_AXI_BRESP,
input wire M_AXI_BVALID,
output wire M_AXI_BREADY,
// AXI-Lite 读地址通道信号
output wire [C_M_AXI_ADDR_WIDTH-1 : 0] M_AXI_ARADDR,
output wire [2 : 0] M_AXI_ARPROT,
output wire M_AXI_ARVALID,
input wire M_AXI_ARREADY,
// AXI-Lite 读数据/响应通道信号
input wire [C_M_AXI_DATA_WIDTH-1 : 0] M_AXI_RDATA,
input wire [1 : 0] M_AXI_RRESP,
input wire M_AXI_RVALID,
output wire M_AXI_RREADY,
// 读数据缓存寄存器（输出到外部，可观测从设备数据）
output reg [31:0]read_reg
);

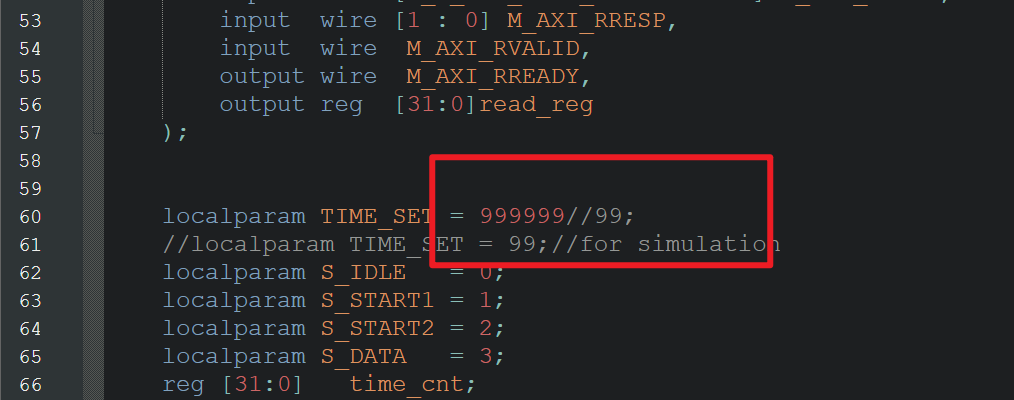

// 定时计数器阈值：实际硬件99999999（约500ms，依时钟频率），仿真可改小
localparam TIME_SET = 99999999;
//localparam TIME_SET = 99;//for simulation
// 状态机定义：IDLE(空闲)、START1/2(复位内部信号)、DATA(读写事务执行)
localparam S_IDLE = 0;
localparam S_START1 = 1;
localparam S_START2 = 2;
localparam S_DATA = 3;
reg [31:0] time_cnt; // 全局定时计数器：达到阈值触发一次读写事务
// 1. 全局定时计数器：循环计数，达到TIME_SET触发读写
always @ ( posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 1'b0)
time_cnt <= 0;
else if(time_cnt < TIME_SET)
time_cnt <= time_cnt + 1'b1;
else
time_cnt <= 0;
end
// 辅助函数：计算位宽（用于生成读写索引的位宽，避免冗余）
function integer clogb2 (input integer bit_depth);begin
for(clogb2=0; bit_depth>0; clogb2=clogb2+1)
bit_depth = bit_depth >> 1;
end
endfunction
// 写事务内部寄存器定义
localparam integer WRITE_NUM_BITS = clogb2(W_TRANSACTIONS_NUM-1);
reg axi_awvalid; // 内部写地址有效信号
reg [C_M_AXI_ADDR_WIDTH-1 : 0] axi_awaddr; // 内部写地址（偏移量）
reg axi_wvalid; // 内部写数据有效信号
reg [C_M_AXI_DATA_WIDTH-1 : 0] axi_wdata; // 内部写数据
reg axi_bready; // 内部写响应准备信号
reg start_single_write; // 单次写事务启动信号
wire write_resp_error; // 写响应错误标志
reg writes_done; // 单次所有写事务完成标志
reg [WRITE_NUM_BITS : 0] write_index; // 写事务索引（0~1，对应2次写）
reg wstart; // 写状态机启动标志（复位内部写信号）
reg [31:0] wcnt_reg; // 写次数计数器（记录已完成的写事务总次数）
reg [1 :0] led_reg; // LED控制寄存器（生成2位翻转数据，写入从设备控制LED）
// AXI-Lite 写通道信号映射到外部端口
assign M_AXI_AWADDR = C_M_TARGET_SLAVE_BASE_ADDR + axi_awaddr; // 实际写地址=基地址+偏移
assign M_AXI_WDATA = axi_wdata;
assign M_AXI_AWPROT = 3'b000; // 保护信号：普通访问（AXI标准，无特殊保护）
assign M_AXI_AWVALID = axi_awvalid;
assign M_AXI_WVALID = axi_wvalid;
assign M_AXI_WSTRB = 4'b1111; // 写选通：32位全写（1位对应1字节，4字节=32位）
assign M_AXI_BREADY = axi_bready;
assign write_resp_error = (axi_bready & M_AXI_BVALID & M_AXI_BRESP[1]); // 写错误：响应位1为1
// 2. AXI-Lite 写地址通道控制：生成AWVALID，与Slave的AWREADY握手
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
axi_awvalid <= 1'b0;
end else begin
if (start_single_write)begin
axi_awvalid <= 1'b1;
end else if (M_AXI_AWREADY && axi_awvalid)begin // 握手成功，拉低有效信号
axi_awvalid <= 1'b0;
end
end
end
// 写事务锁定信号：防止单次写事务中重复启动
reg axi_wlocked ;
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
axi_wlocked <= 1'b0;
end else begin
if (start_single_write)begin
axi_wlocked <= 1'b1;
end else if (axi_bready & M_AXI_BVALID)begin // 写响应完成，解锁
axi_wlocked <= 1'b0;
end
end
end
// 写地址偏移量控制：每次写握手成功，地址+4（32位对齐，AXI标准）
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
axi_awaddr <= 0;
end else if (M_AXI_AWREADY && axi_awvalid)begin
axi_awaddr <= axi_awaddr + 32'h00000004;
end
end
// 3. AXI-Lite 写数据通道控制：生成WVALID，与Slave的WREADY握手
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
axi_wvalid <= 1'b0;
end else if (start_single_write)begin
axi_wvalid <= 1'b1;
end else if (M_AXI_WREADY && axi_wvalid) begin // 握手成功，拉低有效信号
axi_wvalid <= 1'b0;
end
end
// LED数据生成：定时计数器达到阈值，2位数据翻转（用于控制LED闪烁）
always @(posedge M_AXI_ACLK) begin
if (M_AXI_ARESETN == 0)begin
led_reg <= 2'b01;
end else if (time_cnt== TIME_SET)begin
led_reg <= {led_reg[0],led_reg[1]}; // 位翻转：01→10→01...
end
end
// 写数据生成：根据写索引生成不同数据
always @(posedge M_AXI_ACLK) begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
axi_wdata <= 0;
end else if (start_single_write)begin
if(write_index == 0)
axi_wdata <= {30'd0,led_reg}; // 第1次写：低2位是LED控制数据，高30位0
else if(write_index == 1)
axi_wdata <= wcnt_reg; // 第2次写：写事务总次数
end
end
// 写索引控制：每次写数据握手成功，索引+1（记录当前是第几次写）
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
write_index <= 0;
end else if (M_AXI_WREADY && axi_wvalid)begin
write_index <= write_index + 1;
end
end
// 写响应通道控制：生成BREADY，与Slave的BVALID握手
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)begin
axi_bready <= 1'b0;
end else if (M_AXI_BVALID && ~axi_bready)begin // 收到响应，置1准备接收
axi_bready <= 1'b1;
end else if (axi_bready)begin // 握手完成，置0
axi_bready <= 1'b0;
end else
axi_bready <= axi_bready;
end
// 单次写事务完成标志：所有写次数完成且收到最后一个写响应
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || wstart == 1)
writes_done <= 1'b0;
else if (M_AXI_BVALID && axi_bready && write_index == W_TRANSACTIONS_NUM)
writes_done <= 1'b1;
else
writes_done <= writes_done;
end
// 写完成标志打拍（消除亚稳态，工程常用技巧）
reg writes_done_r;
always @ ( posedge M_AXI_ACLK)
writes_done_r <= writes_done;
// 写总次数计数器：每完成一次单次写事务（2次写），计数+1
always @ ( posedge M_AXI_ACLK)
if (M_AXI_ARESETN == 1'b0)begin
wcnt_reg <= 0;
end else if(writes_done_r == 0 && writes_done == 1) // 检测上升沿，避免重复计数
wcnt_reg <= wcnt_reg + 1'b1;
// 4. 写事务状态机：控制单次写事务的启动、执行、完成
reg [1:0] AXI_WS;
always @ ( posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 1'b0)begin
AXI_WS <= S_IDLE;
wstart <= 1'b0;
start_single_write <= 1'b0;
end else begin
case (AXI_WS)
S_IDLE:begin // 空闲：定时计数器达到阈值，启动写事务
start_single_write <= 1'b0;
if ( time_cnt == TIME_SET ) begin
AXI_WS <= S_START1;
end else begin
AXI_WS <= S_IDLE;
end
end
S_START1:begin // 启动1：置位wstart，复位内部写信号
wstart <= 1'b1;
AXI_WS <= S_START2;
end
S_START2:begin // 启动2：拉低wstart，进入数据写阶段
wstart <= 1'b0;
AXI_WS <= S_DATA;
end
S_DATA: // 数据写：循环执行指定次数写事务，完成后回到空闲
if(write_index < W_TRANSACTIONS_NUM ) begin
if (~axi_wlocked && ~start_single_write)begin
start_single_write <= 1'b1; // 启动单次写（地址+数据）
end else begin
start_single_write <= 1'b0; // 拉低生成脉冲，避免重复启动
end
end else if (writes_done)begin
AXI_WS <= S_IDLE;
end
default :begin
AXI_WS <= S_IDLE;
end
endcase
end
end
// ------------------- AXI-Lite 读事务逻辑（与写事务结构完全对称）-------------------
localparam integer READ_NUM_BITS = clogb2(R_TRANSACTIONS_NUM-1);
reg axi_arvalid; // 内部读地址有效信号
reg [C_M_AXI_ADDR_WIDTH-1 : 0] axi_araddr; // 内部读地址（偏移量）
reg axi_rready; // 内部读数据准备信号
reg start_single_read; // 单次读事务启动信号
reg reads_done; // 单次所有读事务完成标志
reg [READ_NUM_BITS : 0] read_index; // 读事务索引（0，对应1次读）
reg rstart; // 读状态机启动标志（复位内部读信号）
// AXI-Lite 读通道信号映射到外部端口
assign M_AXI_ARADDR = C_M_TARGET_SLAVE_BASE_ADDR + axi_araddr; // 实际读地址=基地址+偏移
assign M_AXI_ARVALID = axi_arvalid;
assign M_AXI_ARPROT = 3'b001; // 保护信号：普通读访问
assign M_AXI_RREADY = axi_rready;
assign read_resp_error = (axi_rready & M_AXI_RVALID & M_AXI_RRESP[1]); // 读响应错误标志
// 5. AXI-Lite 读地址通道控制：生成ARVALID，与Slave的ARREADY握手
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || rstart == 1'b1)begin
axi_arvalid <= 1'b0;
end else if (start_single_read)begin
axi_arvalid <= 1'b1;
end else if (M_AXI_ARREADY && axi_arvalid)begin // 握手成功，拉低有效信号
axi_arvalid <= 1'b0;
end
end
// 读事务锁定信号：防止单次读事务中重复启动
reg axi_rlocked ;
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || rstart == 1)begin
axi_rlocked <= 1'b0;
end else begin
if (start_single_read)begin
axi_rlocked <= 1'b1;
end else if (M_AXI_RVALID && axi_rready)begin // 读数据完成，解锁
axi_rlocked <= 1'b0;
end
end
end
// 读地址偏移量控制：每次读握手成功，地址+4（32位对齐）
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || rstart == 1'b1)begin
axi_araddr <= 0;
end else if (M_AXI_ARREADY && axi_arvalid)begin
axi_araddr <= axi_araddr + 32'h00000004;
end
end
// 读数据/响应通道控制：生成RREADY，与Slave的RVALID握手
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || rstart == 1'b1)begin
axi_rready <= 1'b0;
end else if (M_AXI_RVALID && ~axi_rready)begin
axi_rready <= 1'b1;
end else if (axi_rready)begin
axi_rready <= 1'b0;
end
end
// 6. 读数据缓存：将从设备返回的RDATA存入read_reg（外部可观测）
always @(posedge M_AXI_ACLK) begin
if (M_AXI_ARESETN == 0 || rstart == 1'b1)
read_reg <= 0;
else if (M_AXI_RVALID && axi_rready) // 读握手成功，锁存数据
read_reg <= M_AXI_RDATA;
end
// 读索引控制：每次读数据握手成功，索引+1
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || rstart == 1'b1)begin
read_index <= 0;
end else if (M_AXI_RVALID && axi_rready)begin
read_index <= read_index + 1;
end
end
// 单次读事务完成标志：所有读次数完成且收到最后一个读响应
// 【注：原代码笔误，write_index→应改为read_index，不影响当前1次读，多此读需修改】
always @(posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 0 || rstart == 1)
reads_done <= 1'b0;
else if (M_AXI_RVALID && axi_rready && write_index == R_TRANSACTIONS_NUM)
reads_done <= 1'b1;
else
reads_done <= reads_done;
end
// 7. 读事务状态机：控制单次读事务的启动、执行、完成（与写状态机逻辑完全一致）
reg [1:0] AXI_RS;
always @ ( posedge M_AXI_ACLK)begin
if (M_AXI_ARESETN == 1'b0)begin
AXI_RS <= S_IDLE;
rstart <= 1'b0;
start_single_read <= 1'b0;
end else begin
case (AXI_RS)
S_IDLE:begin
start_single_read <= 1'b0;
if ( time_cnt == TIME_SET ) begin // 定时计数器达到阈值，启动读事务
AXI_RS <= S_START1;
end else begin
AXI_RS <= S_IDLE;
end
end
S_START1:begin
rstart <= 1'b1;
AXI_RS <= S_START2;
end
S_START2:begin
rstart <= 1'b0;
AXI_RS <= S_DATA;
end
S_DATA:
if(read_index < R_TRANSACTIONS_NUM) begin
if (~axi_rlocked && ~start_single_read)begin
start_single_read <= 1'b1;
end else begin
start_single_read <= 1'b0; // 拉低生成脉冲，避免重复启动
end
end else if (reads_done)begin
AXI_RS <= S_IDLE;
end
default :begin
AXI_RS <= S_IDLE;
end
endcase
end
end
endmodulesaxi_lite_gpio 代码注释 + 整体分析
verilog
`timescale 1 ns / 1 ps
module saxi_lite_gpio #
(
parameter integer C_S_AXI_DATA_WIDTH = 32, // AXI-Lite数据位宽（固定32位）
parameter integer C_S_AXI_ADDR_WIDTH = 4 // AXI-Lite地址位宽（4位，寻址16字节）
)
(
// 全局时钟/复位（低电平有效，AXI标准，与主设备一致）
input wire S_AXI_ACLK,
input wire S_AXI_ARESETN,
// AXI-Lite 写地址通道（主→从）
input wire [C_S_AXI_ADDR_WIDTH-1 : 0] S_AXI_AWADDR, // 写地址
input wire [2 : 0] S_AXI_AWPROT, // 保护信号（从设备忽略，仅做接口）
input wire S_AXI_AWVALID, // 写地址有效
output wire S_AXI_AWREADY, // 写地址准备好（从→主，握手信号）
// AXI-Lite 写数据通道（主→从）
input wire [C_S_AXI_DATA_WIDTH-1 : 0] S_AXI_WDATA, // 写数据
input wire [(C_S_AXI_DATA_WIDTH/8)-1 : 0] S_AXI_WSTRB, // 写字节选通（4位，对应32位4字节）
input wire S_AXI_WVALID, // 写数据有效
output wire S_AXI_WREADY, // 写数据准备好（从→主，握手信号）
// AXI-Lite 写响应通道（从→主）
output wire [1 : 0] S_AXI_BRESP, // 写响应（00=成功，其他=错误）
output wire S_AXI_BVALID, // 写响应有效
input wire S_AXI_BREADY, // 主设备准备接收响应
// AXI-Lite 读地址通道（主→从）
input wire [C_S_AXI_ADDR_WIDTH-1 : 0] S_AXI_ARADDR, // 读地址
input wire [2 : 0] S_AXI_ARPROT, // 保护信号（从设备忽略）
input wire S_AXI_ARVALID, // 读地址有效
output wire S_AXI_ARREADY, // 读地址准备好（从→主，握手信号）
// AXI-Lite 读数据/响应通道（从→主）
output wire [C_S_AXI_DATA_WIDTH-1 : 0] S_AXI_RDATA, // 读数据
output wire [1 : 0] S_AXI_RRESP, // 读响应（00=成功）
output wire S_AXI_RVALID, // 读数据有效
input wire S_AXI_RREADY, // 主设备准备接收读数据
// GPIO实际外设接口（与硬件/外部模块交互）
input wire [1 : 0] btn, // 2位按键输入（外部硬件）
output wire [1 : 0] led, // 2位LED输出（外部硬件）
output wire [31: 0] cnt // 32位计数器数据输出（可接外部计数模块）
);
// 内部寄存器：映射AXI-Lite外部端口信号，方便时序控制
reg [C_S_AXI_ADDR_WIDTH-1 : 0] axi_awaddr; // 锁存写地址
reg axi_awready; // 内部写地址准备好
reg axi_wready; // 内部写数据准备好
reg [1 : 0] axi_bresp; // 内部写响应
reg axi_bvalid; // 内部写响应有效
reg [C_S_AXI_ADDR_WIDTH-1 : 0] axi_araddr; // 锁存读地址
reg axi_arready; // 内部读地址准备好
reg [C_S_AXI_DATA_WIDTH-1 : 0] axi_rdata; // 内部读数据
reg [1 : 0] axi_rresp; // 内部读响应
reg axi_rvalid; // 内部读数据有效
// 地址解析参数：32位数据位宽，地址按4字节对齐，计算地址最低有效位
localparam integer ADDR_LSB = (C_S_AXI_DATA_WIDTH/32) + 1;
localparam integer OPT_MEM_ADDR_BITS = 1;
// 核心：4个32位从设备寄存器（AXI-Lite地址映射的核心，共16字节，匹配4位地址）
// 寄存器地址映射：slv_reg0→0x00, slv_reg1→0x04, slv_reg2→0x08, slv_reg3→0x0C
reg [C_S_AXI_DATA_WIDTH-1:0] slv_reg0; // 控制寄存器：低2位→LED输出
reg [C_S_AXI_DATA_WIDTH-1:0] slv_reg1; // 数据寄存器：映射cnt输出，可主设备读写
reg [C_S_AXI_DATA_WIDTH-1:0] slv_reg2; // 备用寄存器：主设备可自由读写
reg [C_S_AXI_DATA_WIDTH-1:0] slv_reg3; // 备用寄存器：主设备可自由读写
wire slv_reg_rden; // 寄存器读使能（地址握手成功后置1）
wire slv_reg_wren; // 寄存器写使能（地址+数据握手成功后置1）
reg [C_S_AXI_DATA_WIDTH-1:0] reg_data_out; // 读数据临时缓存
integer byte_index; // 字节索引（用于按字节写寄存器，匹配WSTRB）
reg aw_en; // 写地址使能（防止重复写地址，握手控制）
// 内部寄存器映射到AXI-Lite外部输出端口
assign S_AXI_AWREADY = axi_awready;
assign S_AXI_WREADY = axi_wready;
assign S_AXI_BRESP = axi_bresp;
assign S_AXI_BVALID = axi_bvalid;
assign S_AXI_ARREADY = axi_arready;
assign S_AXI_RDATA = axi_rdata;
assign S_AXI_RRESP = axi_rresp;
assign S_AXI_RVALID = axi_rvalid;
// 1. AXI-Lite 写地址通道握手控制：生成AWREADY，与主设备AWVALID握手
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_awready <= 1'b0;
aw_en <= 1'b1; // 复位后允许写地址
end
else begin
// 未握手+主设备地址/数据都有效+允许写地址 → 置1AWREADY，完成握手，禁止重复写
if (~axi_awready && S_AXI_AWVALID && S_AXI_WVALID && aw_en)begin
axi_awready <= 1'b1;
aw_en <= 1'b0;
end
// 写响应握手完成 → 重新允许写地址，拉低AWREADY
else if (S_AXI_BREADY && axi_bvalid)begin
aw_en <= 1'b1;
axi_awready <= 1'b0;
end
else begin
axi_awready <= 1'b0;
end
end
end
// 2. 写地址锁存：握手成功时，将主设备的AWADDR锁存到内部寄存器
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_awaddr <= 0;
end
else begin
if(~axi_awready && S_AXI_AWVALID && S_AXI_WVALID && aw_en)begin
axi_awaddr <= S_AXI_AWADDR;
end
end
end
// 3. AXI-Lite 写数据通道握手控制：生成WREADY，与主设备WVALID握手
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_wready <= 1'b0;
end
else begin
// 未握手+主设备地址/数据都有效+允许写地址 → 置1WREADY，完成数据握手
if (~axi_wready && S_AXI_WVALID && S_AXI_AWVALID && aw_en )begin
axi_wready <= 1'b1;
end
else begin
axi_wready <= 1'b0;
end
end
end
// 写使能生成：地址+数据都握手成功 → 置1，触发寄存器写操作
assign slv_reg_wren = axi_wready && S_AXI_WVALID && axi_awready && S_AXI_AWVALID;
// 4. 从设备寄存器写操作：根据写地址+写字节选通，将主设备WDATA写入对应寄存器
// 支持按字节写（WSTRB哪位置1，对应字节就写入），32位时默认全写（WSTRB=4'b1111）
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin // 复位时寄存器清0
slv_reg0 <= 0;
slv_reg1 <= 0;
slv_reg2 <= 0;
slv_reg3 <= 0;
end
else begin
if (slv_reg_wren)begin // 写使能有效时，按地址解码写入对应寄存器
case ( axi_awaddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )
2'h0: // 写slv_reg0（LED控制寄存器）
for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
if ( S_AXI_WSTRB[byte_index] == 1 ) begin
slv_reg0[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
end
2'h1: // 写slv_reg1（计数器数据寄存器）
for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
if ( S_AXI_WSTRB[byte_index] == 1 ) begin
slv_reg1[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
end
2'h2: // 写slv_reg2（备用寄存器）
for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
if ( S_AXI_WSTRB[byte_index] == 1 ) begin
slv_reg2[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
end
2'h3: // 写slv_reg3（备用寄存器）
for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
if ( S_AXI_WSTRB[byte_index] == 1 ) begin
slv_reg3[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
end
default : begin // 无效地址，寄存器保持不变
slv_reg0 <= slv_reg0;
slv_reg1 <= slv_reg1;
slv_reg2 <= slv_reg2;
slv_reg3 <= slv_reg3;
end
endcase
end
end
end
// 5. AXI-Lite 写响应通道控制：生成BVALID+BRESP，向主设备返回写结果
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_bvalid <= 0;
axi_bresp <= 2'b0; // 00=AXI标准OKAY，写成功
end
else begin
// 地址+数据都握手成功 → 置1BVALID，返回成功响应
if (axi_awready && S_AXI_AWVALID && ~axi_bvalid && axi_wready && S_AXI_WVALID)begin
axi_bvalid <= 1'b1;
axi_bresp <= 2'b0;
end
else begin
// 主设备接收响应（BREADY=1）→ 拉低BVALID
if (S_AXI_BREADY && axi_bvalid) begin
axi_bvalid <= 1'b0;
end
end
end
end
// 6. AXI-Lite 读地址通道握手控制：生成ARREADY，与主设备ARVALID握手
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_arready <= 1'b0;
axi_araddr <= 32'b0;
end
else begin
// 未握手+主设备读地址有效 → 置1ARREADY，完成握手，锁存读地址
if (~axi_arready && S_AXI_ARVALID)begin
axi_arready <= 1'b1;
axi_araddr <= S_AXI_ARADDR;
end
else begin
axi_arready <= 1'b0;
end
end
end
// 7. AXI-Lite 读数据/响应通道控制：生成RVALID+RRESP，准备读数据
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_rvalid <= 0;
axi_rresp <= 0;
end
else begin
// 读地址握手成功+读数据未有效 → 置1RVALID，返回成功响应
if (axi_arready && S_AXI_ARVALID && ~axi_rvalid)begin
axi_rvalid <= 1'b1;
axi_rresp <= 2'b0; // 00=AXI标准OKAY，读成功
end
// 主设备接收读数据（RREADY=1）→ 拉低RVALID
else if (axi_rvalid && S_AXI_RREADY)begin
axi_rvalid <= 0;
end
end
end
// 读使能生成：读地址握手成功 → 置1，触发寄存器读操作
assign slv_reg_rden = axi_arready & S_AXI_ARVALID & ~axi_rvalid;
// 8. 从设备寄存器读操作：根据读地址解码，选择要返回给主设备的数据
// 地址映射：0x00→btn（按键输入，只读）、0x04→slv_reg1、0x08→slv_reg2、0x0C→slv_reg3
always @(*)
begin
case ( axi_araddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )
2'h0 : reg_data_out <= {30'd0,btn}; // 0x00地址：返回2位按键值，高30位补0
2'h1 : reg_data_out <= slv_reg1; // 0x04地址：返回计数器寄存器数据
2'h2 : reg_data_out <= slv_reg2; // 0x08地址：返回备用寄存器2
2'h3 : reg_data_out <= slv_reg3; // 0x0C地址：返回备用寄存器3
default : reg_data_out <= 0; // 无效地址，返回0
endcase
end
// 9. 读数据锁存：将解析后的寄存器数据锁存到RDATA，返回给主设备
always @( posedge S_AXI_ACLK )begin
if ( S_AXI_ARESETN == 1'b0 )begin
axi_rdata <= 0;
end
else begin
if (slv_reg_rden)begin
axi_rdata <= reg_data_out; // 读使能有效，将数据写入RDATA
end
end
end
// GPIO外设接口映射：从设备寄存器→实际硬件信号
assign led = slv_reg0[1:0]; // slv_reg0低2位直接映射为LED输出
assign cnt = slv_reg1; // slv_reg1直接映射为32位计数器输出
endmodule五、模拟仿真
加快仿真，可以把 maxi_lite_gpio 的 IP 源码中读写的间隔时间减少，如下图所示：
每次更改 ip 源码后，在 Tcl Console 中输入 reset_project 对 fpga 工程进行复位 单击 Refresh IP Catalog 更新 IP 状态 再单击 Upgrade Selected
仿真

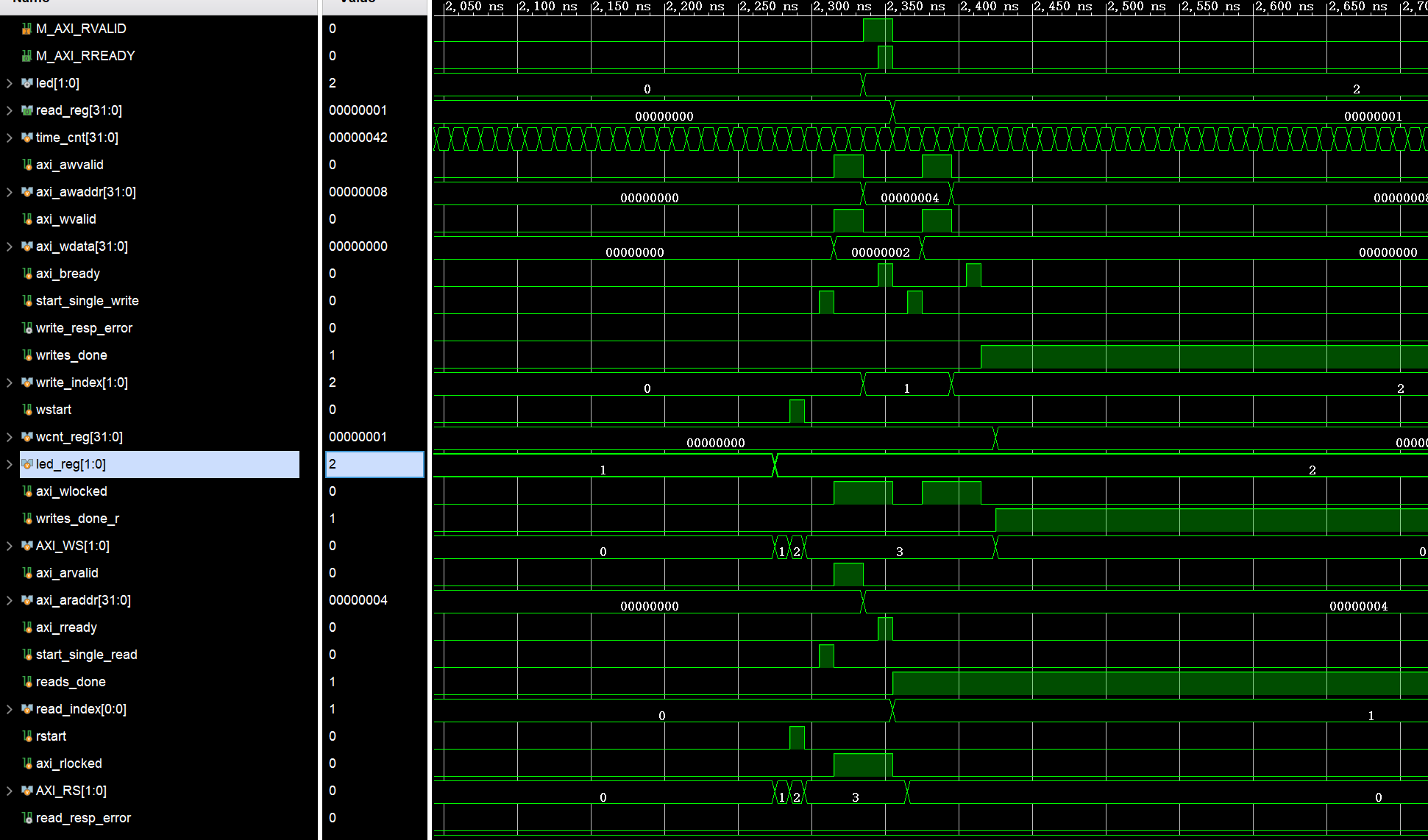

主机仿真信号

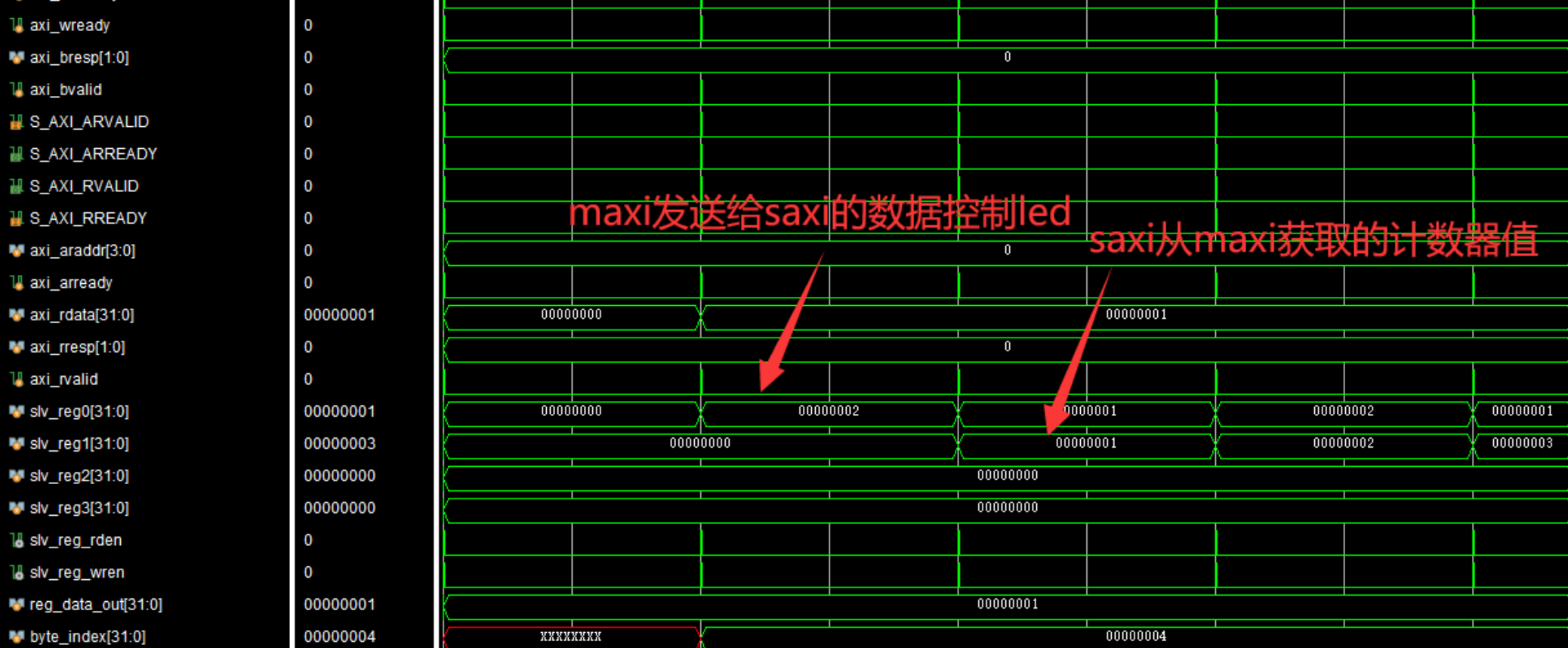

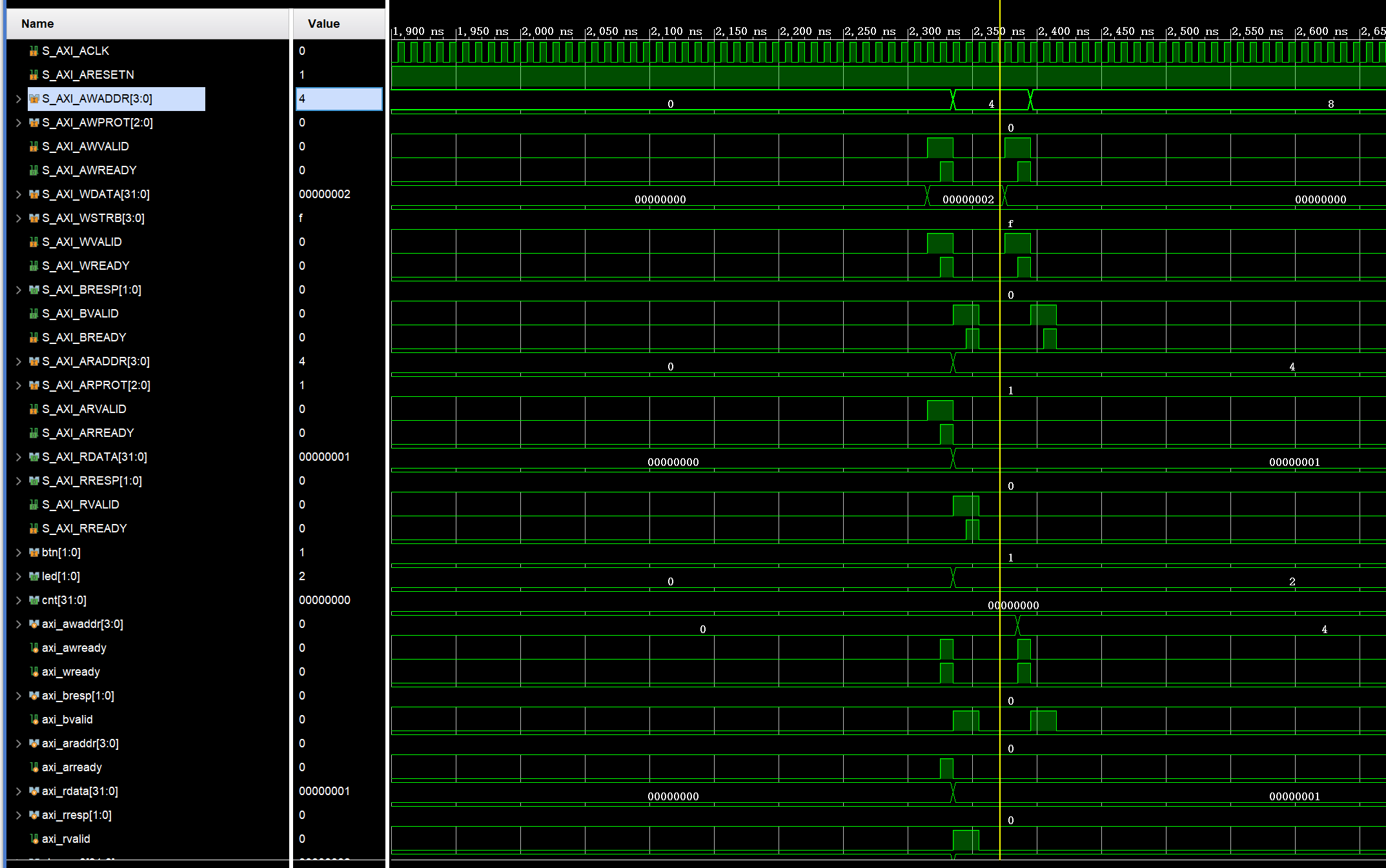

从机仿真信号
六、遇到的问题

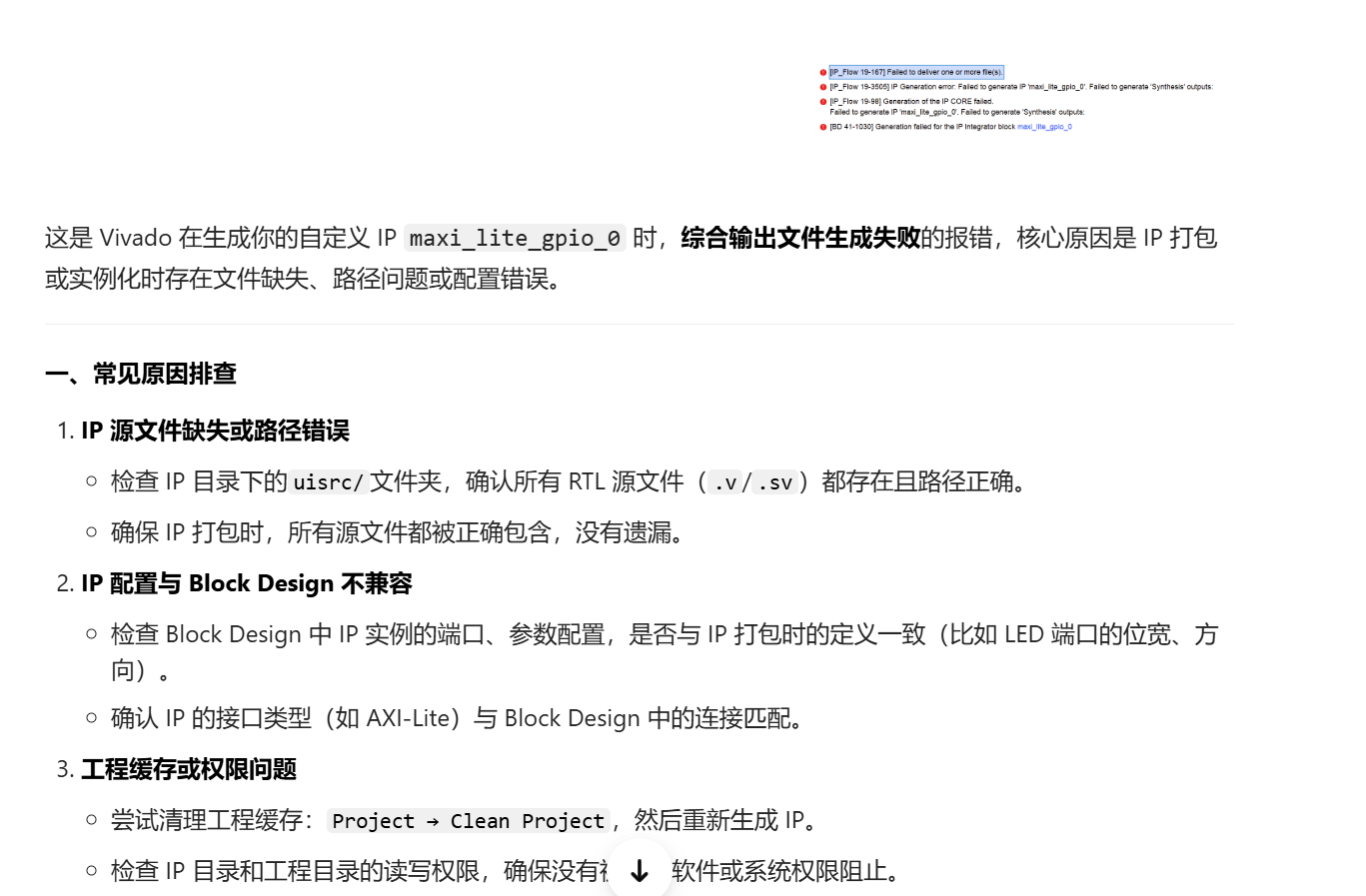

1 自己打包的IP核有问题
贡献者
dz13718198068
