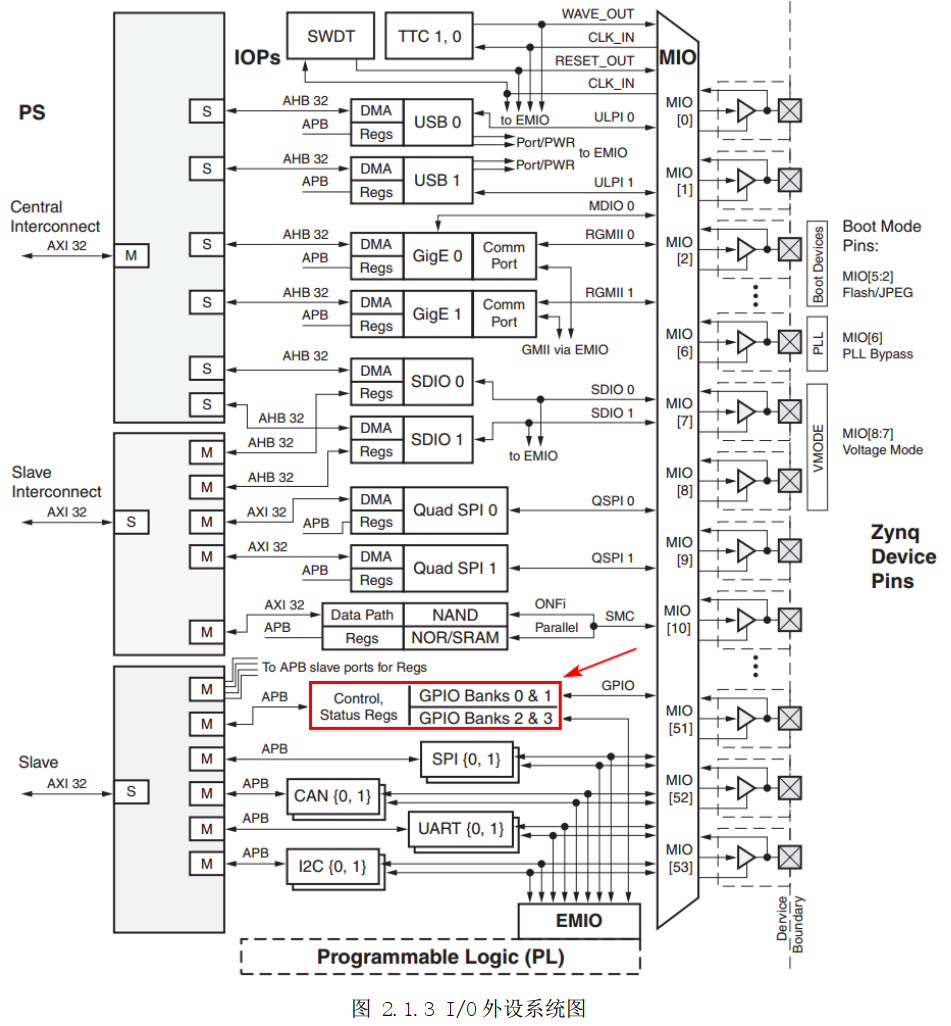

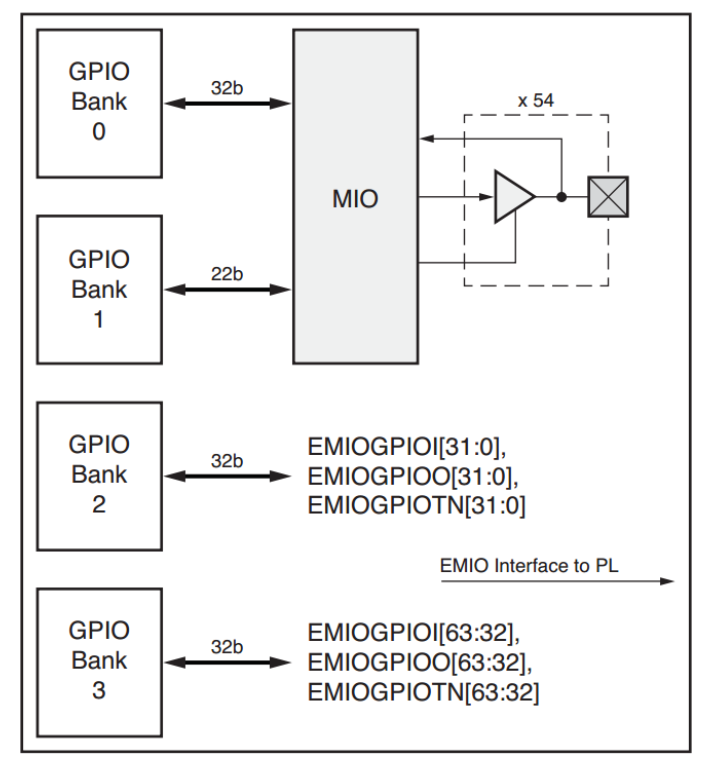

54 个 MIO + 64 个 EMIO

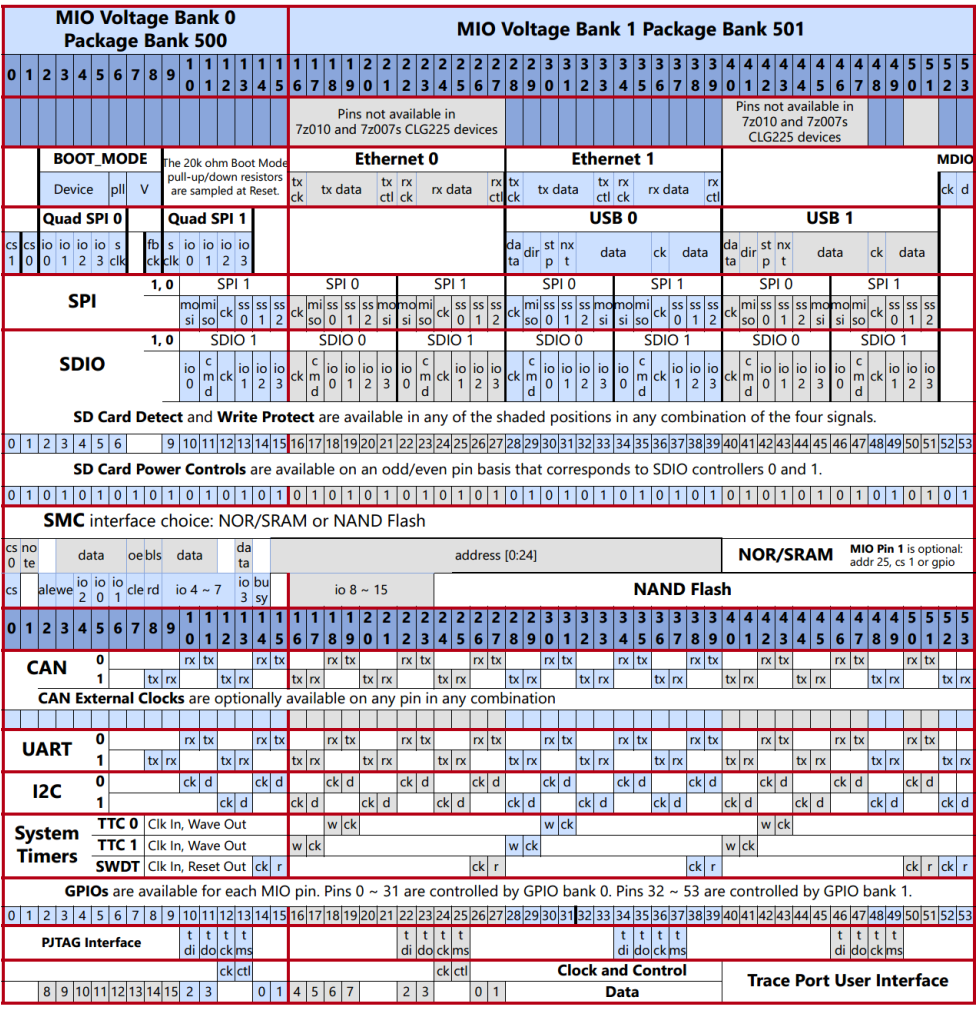

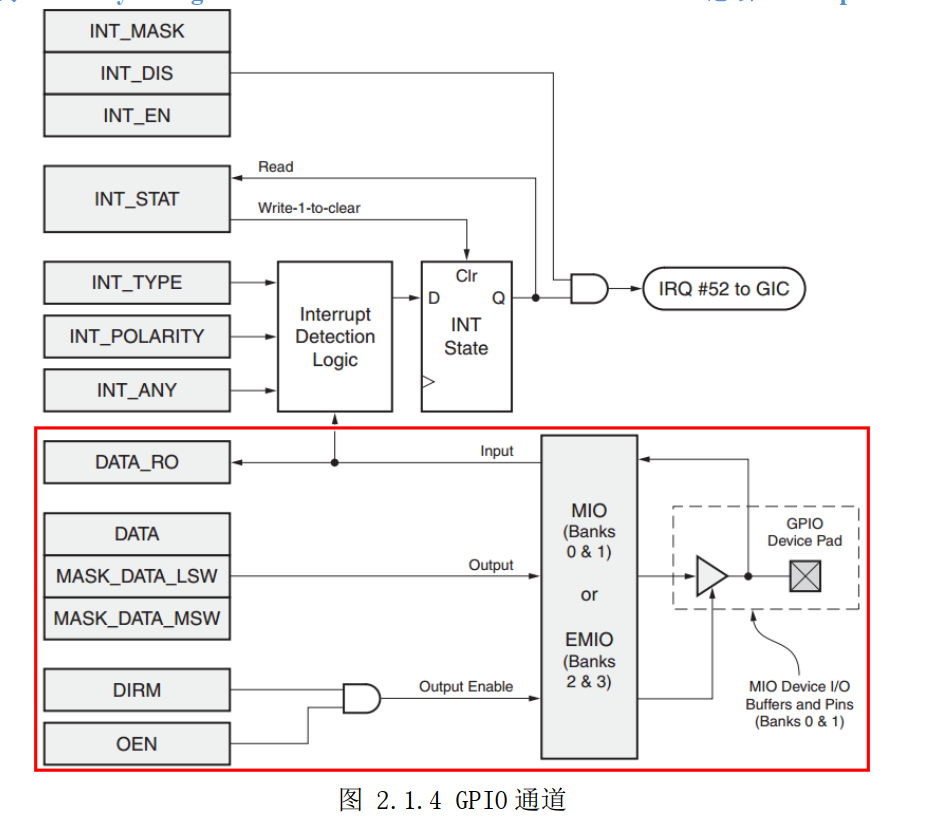

MIO 一览表 左边的一列是寄存器,上半部分是关于中断的

  • DATA_RO:数据只读寄存器。通过该寄存器能够观察器件引脚上的值。如果 GPIO 信号配置为输出,则通常会反映输出上驱动的值,写入此寄存器将被忽略。
  • DATA:数据寄存器。该寄存器控制 GPIO 信号配置为输出时要输出的值。该寄存器的所有 32 位都是一次写入的。读取该寄存器返回写入 DATA 或 MASK_DATA_ {LSW, MSW}的先前值,它不会返回器件引脚上的当前值。
  • MASK_DATA_LSW 和 MASK_DATA_MSW :数据掩码寄存器,该寄存器使软件能够有选择地一次更改所需的的输出值。可以写入最多 16 位的任意组合, MASK_DATA_LSW 控制 Bank 的低 16 位, MASK_DATA_MSW 控制高 16 位。未写入的那些位保持不变并保持其先前的值。读取该寄存器返回写入DATA 或 MASK_DATA_ {LSW, MSW}的先前值;它不会返回器件引脚上的当前值。该寄存器避免了对未更改位的读-修改-写序列的需要。
  • DIRM 是方向模式寄存器,用于控制 I/O 引脚是用作输入还是输出。当 DIRM [x] == 0 时,输出驱动器被禁用,该引脚作为输入引脚使用。
  • OEN 是使能输出寄存器。将 I/O 配置为输出时,该寄存器控制是否启用输出。禁用输出时,引脚为 3态。当 OEN [x] == 0 时,输出被禁用。

详细参考 ug585 手册的 Appx.B:Register Details 中的 General Purpose I/O (gpio)一节 程序中操作 MIO 时直接调用 Xilinx 官方提供的函数即可

MIO 信号对 PL 部分是透明的,所以对 MIO 的操作是纯 PS 的操作 每个 GPIO都可独立动态编程为输入、输出或中断检测 MIO7 和 8 只能做为输出 IO 使用

任务:使用 GPIO 通过 MIO 控制 PS 端 LED 的亮灭

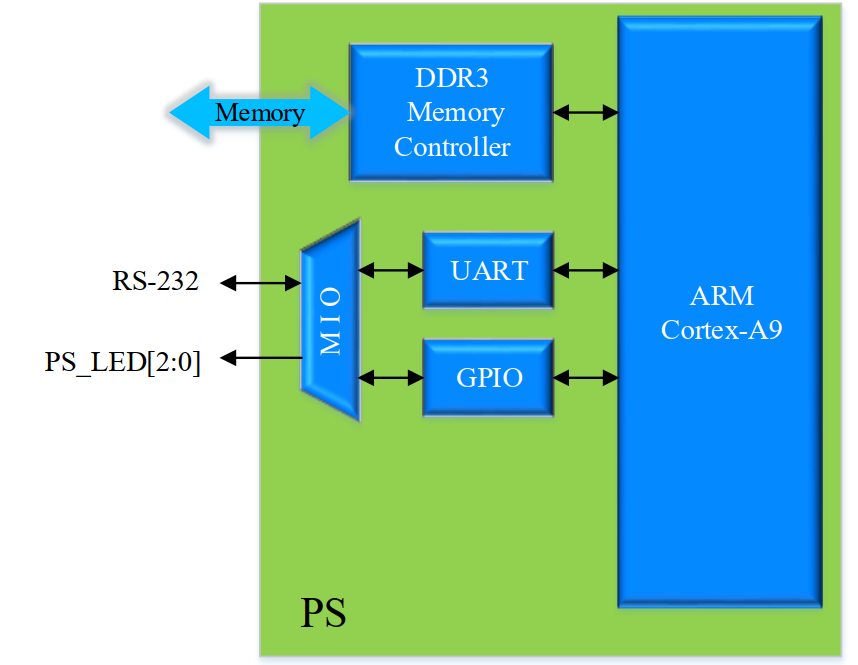

系统框图:

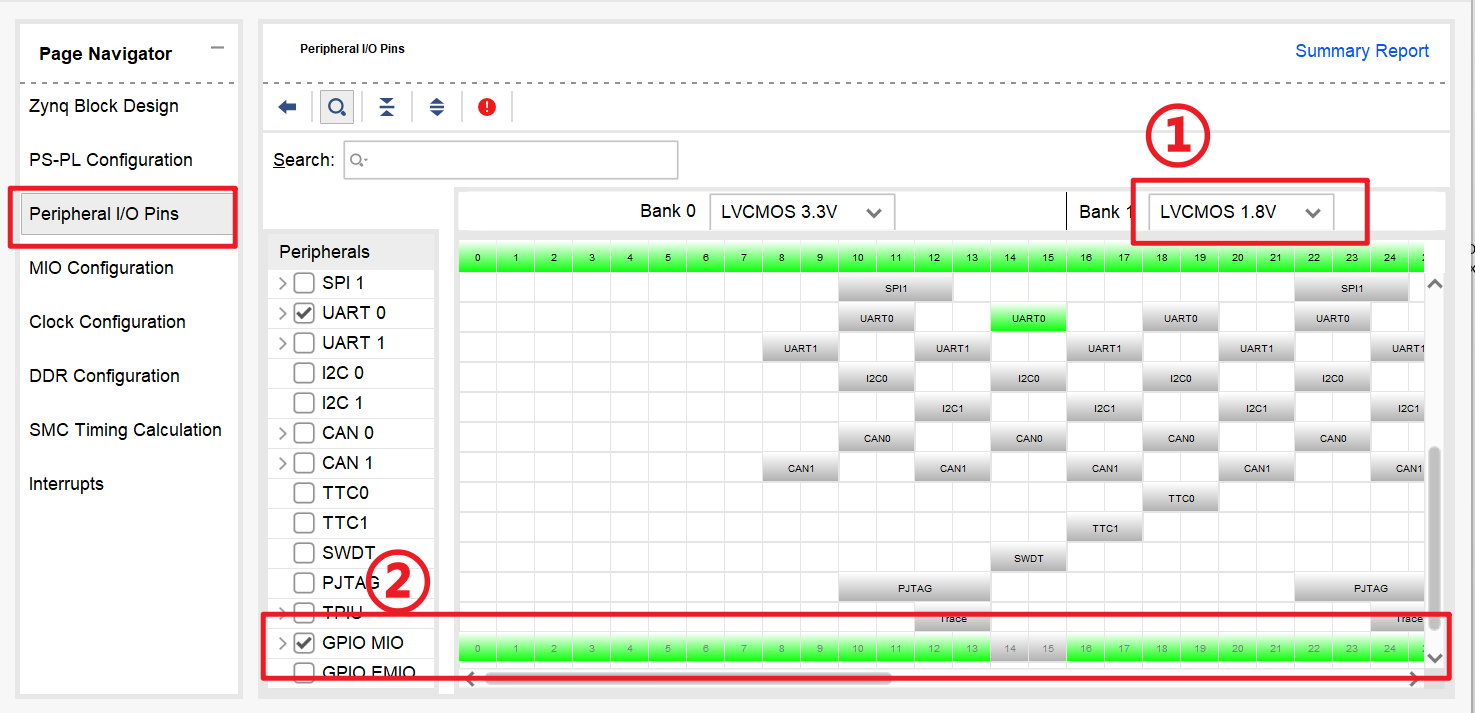

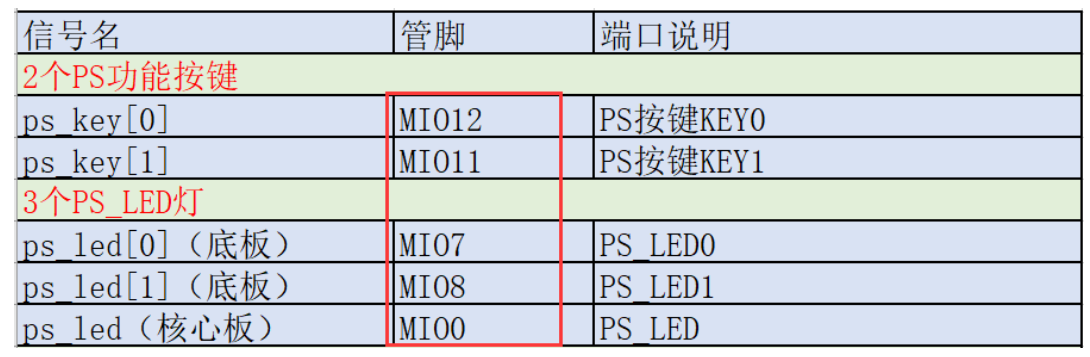

step1:创建 Vivado 工程 step2:使用 IP Integrator 创建 Processing System 基于最小系统进行修改 启明星开发板上的 Bank1 即原理图中的 BANK501 为 1.8V 打开GPIO_MIO接口 将使用到的5 个 GPIO_MIO 连接到外设 LED 和 KEY 上。 这些 GPIO_MIO 当作 GPIO 使用来驱动外设 LED 和 KEY。 这些引脚都是PS端的,不需要在 PL 中进行引脚位置约束

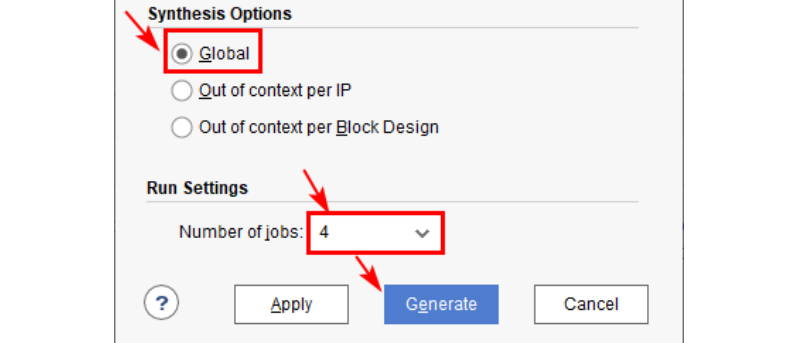

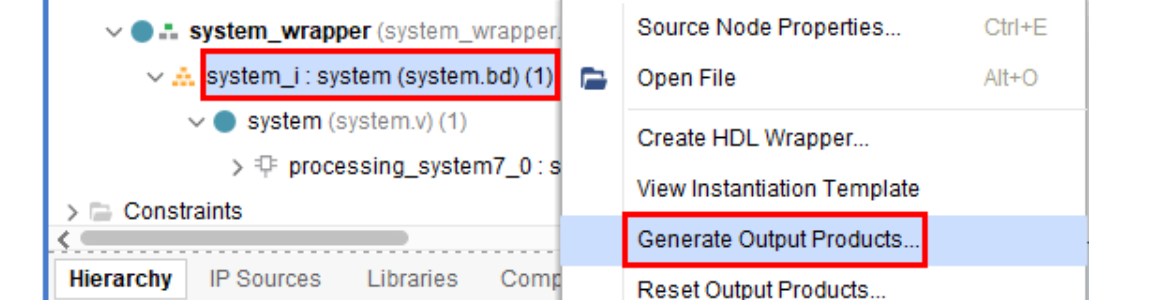

step3:生成顶层 HDL

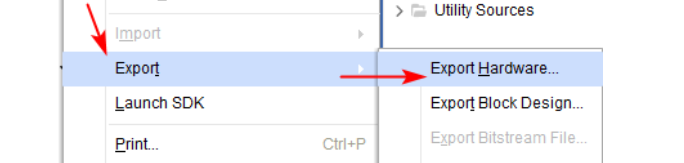

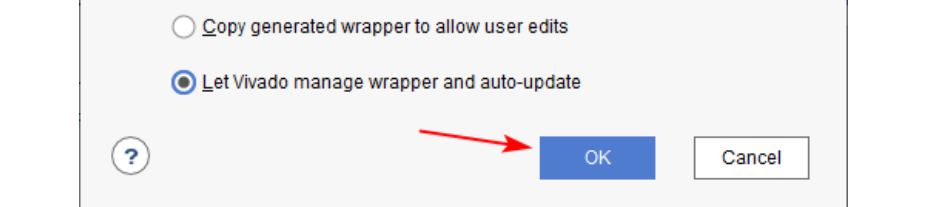

创建顶层 HDL Wrapper 未用到 PL 部分,所以无需生成 Bitstream 文件 导出硬件

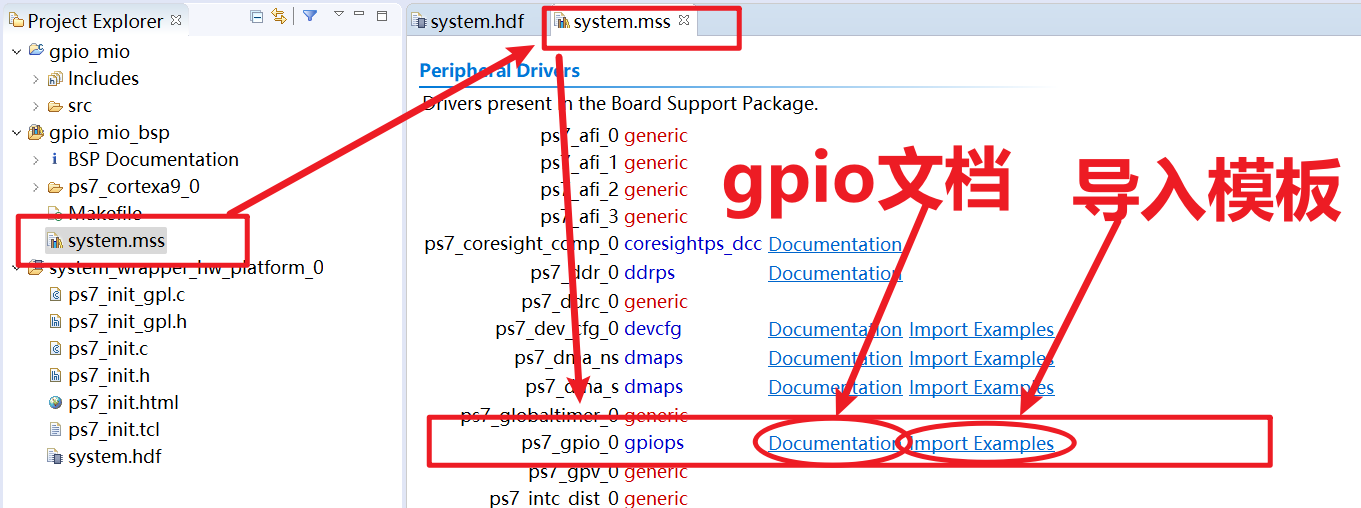

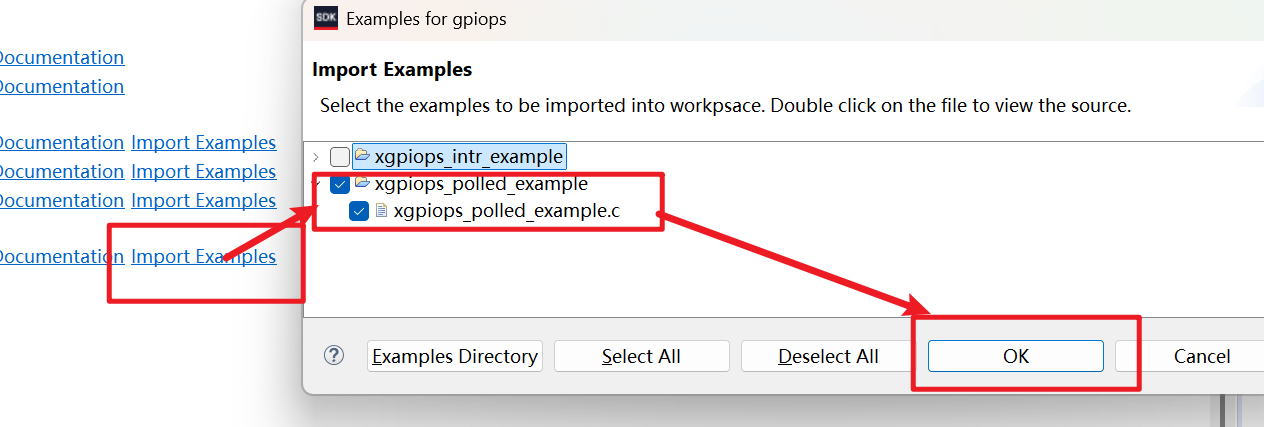

软件设计 创建工程,选择Empty Application模板 可以看到 SDK 创建了一个 gpio_mio 目录和 gpio_mio_bsp 目录 打开 gpio_mio_bsp 目录下的system.mss 文件,找到 ps7_gpio_0 导入示例

  • xgpiops_intr_example.c 包含有关如何直接使用 XGpiops 驱动程序的示例。此示例显示了中断模式下驱动程序的用法,并使用 GPIO 的中断功能检测按钮事件,根据输入控制 LED 输出

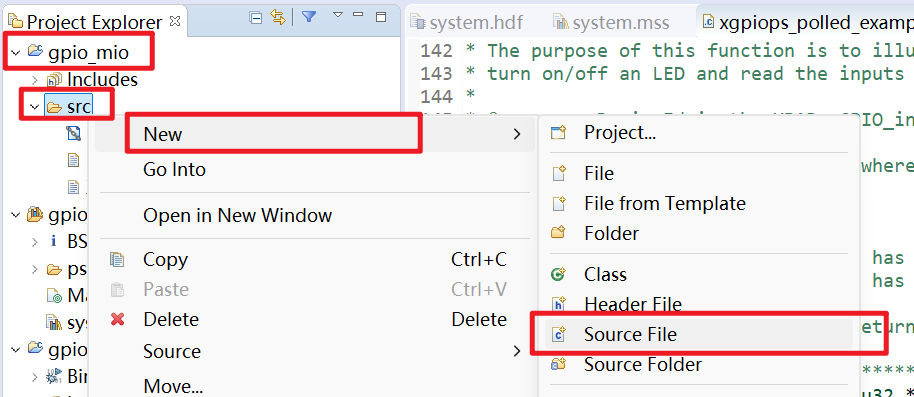

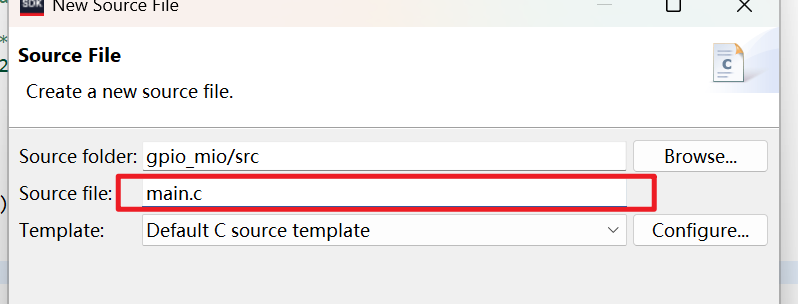

  • xgpiops_polled_example.c同样包含有关如何直接使用 XGpiops 驱动程序的示例。此示例提供了用于读取/写入各个引脚的 API 的用法 将模板172行output_pin改成0下载到开发板即可看到led闪烁 根据模板继续更改代码 在Empty Application模板中添加main.c文件
C
#include "xparameters.h" //器件参数信息
#include "xstatus.h" //包含 XST_FAILURE 和 XST_SUCCESS 的宏定义
#include "xil_printf.h" //包含 print()函数
#include "xgpiops.h" //包含 PS GPIO 的函数声明
#include "sleep.h" //包含 sleep()函数

//宏定义 GPIO_DEVICE_ID
#define GPIO_DEVICE_ID XPAR_XGPIOPS_0_DEVICE_ID
//连接到 MIO 的 LED
#define MIOLED0 7 //连接到 MIO7
#define MIOLED1 8 //连接到 MIO8
#define MIOLED2 0 //连接到 MIO0

XGpioPs Gpio; // GPIO 设备的驱动程序实例

int main() {
	int Status;
	XGpioPs_Config *ConfigPtr;

	print("MIO Test! \n\r");
	ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
	Status = XGpioPs_CfgInitialize(&Gpio, ConfigPtr,
	                               ConfigPtr->BaseAddr);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}
//设置指定引脚的方向: 0 输入, 1 输出
	XGpioPs_SetDirectionPin(&Gpio, MIOLED0, 1);
	XGpioPs_SetDirectionPin(&Gpio, MIOLED1, 1);
	XGpioPs_SetDirectionPin(&Gpio, MIOLED2, 1);
//使能指定引脚输出: 0 禁止输出使能, 1 使能输出
	XGpioPs_SetOutputEnablePin(&Gpio, MIOLED0, 1);
	XGpioPs_SetOutputEnablePin(&Gpio, MIOLED1, 1);
	XGpioPs_SetOutputEnablePin(&Gpio, MIOLED2, 1);

	while (1) {
		XGpioPs_WritePin(&Gpio, MIOLED0, 0x0); //向指定引脚写入数据: 0 或 1
		XGpioPs_WritePin(&Gpio, MIOLED1, 0x0);
		XGpioPs_WritePin(&Gpio, MIOLED2, 0x0);
		sleep(1); //延时 1 秒
		XGpioPs_WritePin(&Gpio, MIOLED0, 0x1);
		XGpioPs_WritePin(&Gpio, MIOLED1, 0x1);
		XGpioPs_WritePin(&Gpio, MIOLED2, 0x1);
		sleep(1);
	}
	return XST_SUCCESS;
}

GPIO_DEVICE_ID是GPIO器件号0 MIOLED0其值为 7,因为其连接到 PS 的 MIO7

获取 GPIO 的 ID 和基址信息并初始化其配置,以及判断是否初始化成功

kotlin
	ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
	Status = XGpioPs_CfgInitialize(&Gpio, ConfigPtr,
	                               ConfigPtr->BaseAddr);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

XGpioPs_SetDirectionPin是设置 GPIO 的方向(输入还是输出)函数 XGpioPs_SetOutputEnablePin是使能输出函数

scss
//设置指定引脚的方向: 0 输入, 1 输出
	XGpioPs_SetDirectionPin(&Gpio, MIOLED0, 1);
	XGpioPs_SetDirectionPin(&Gpio, MIOLED1, 1);
	XGpioPs_SetDirectionPin(&Gpio, MIOLED2, 1);
//使能指定引脚输出: 0 禁止输出使能, 1 使能输出
	XGpioPs_SetOutputEnablePin(&Gpio, MIOLED0, 1);
	XGpioPs_SetOutputEnablePin(&Gpio, MIOLED1, 1);
	XGpioPs_SetOutputEnablePin(&Gpio, MIOLED2, 1);

XGpioPs_WritePin是向指定 GPIO 引脚写入数据的函数

scss
XGpioPs_WritePin(&Gpio, MIOLED0, 0x0); //向指定引脚写入数据: 0 或 1

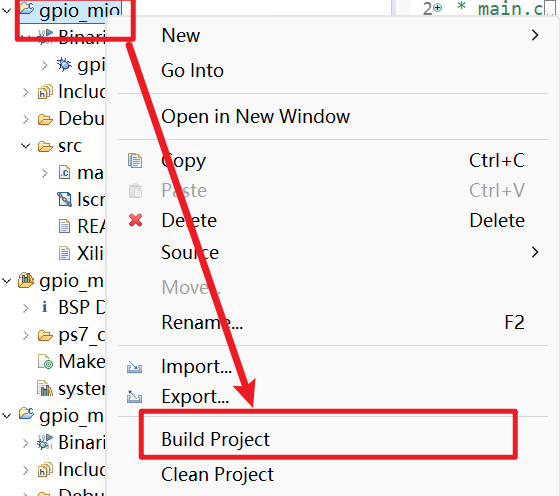

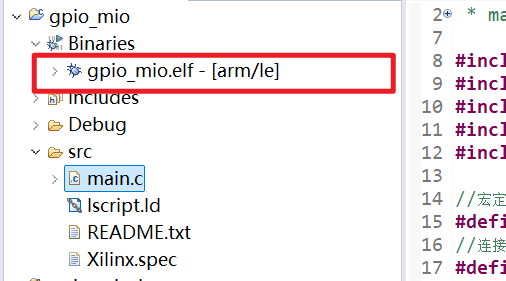

编译工程。 保存 main.c 文件,我们打开 Binaries 目录,看到已经有 elf 文件,说明工程已经编译过了 手动编译操作

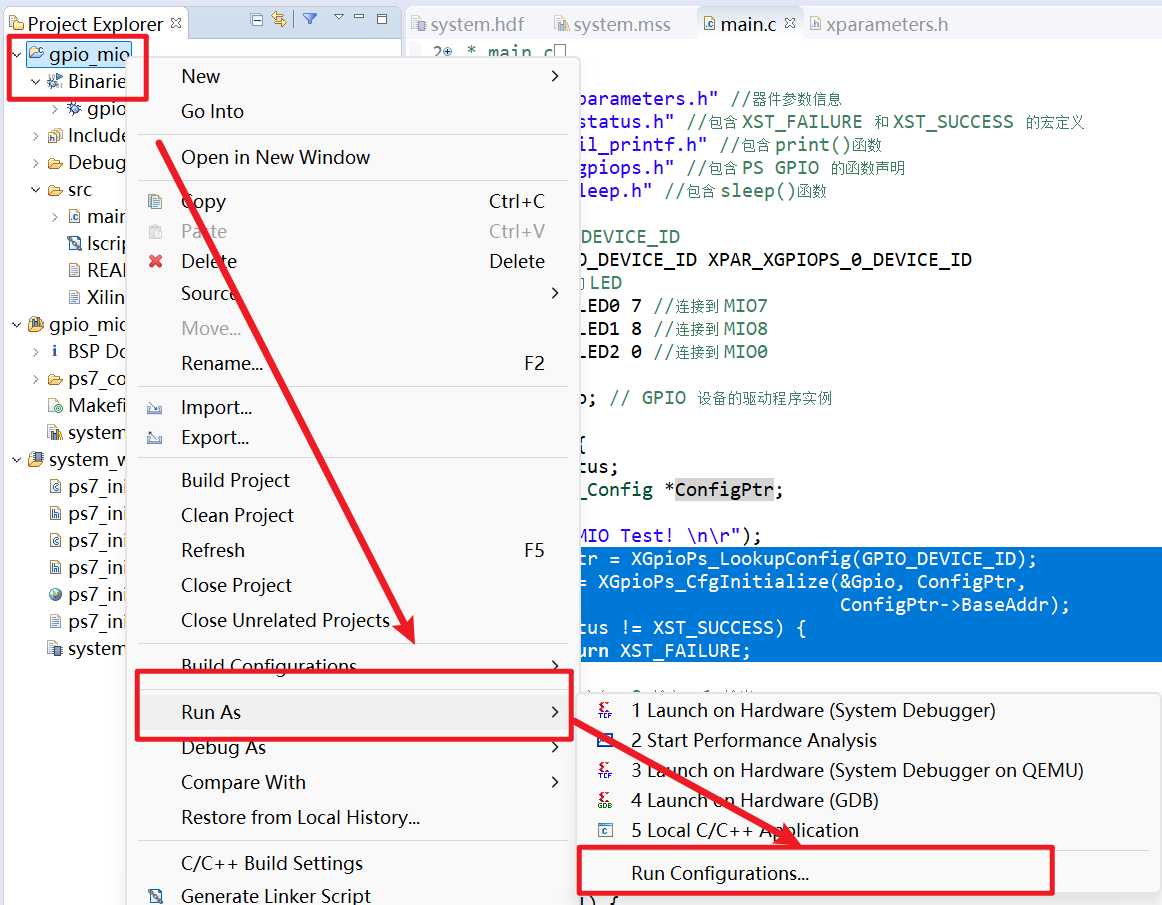

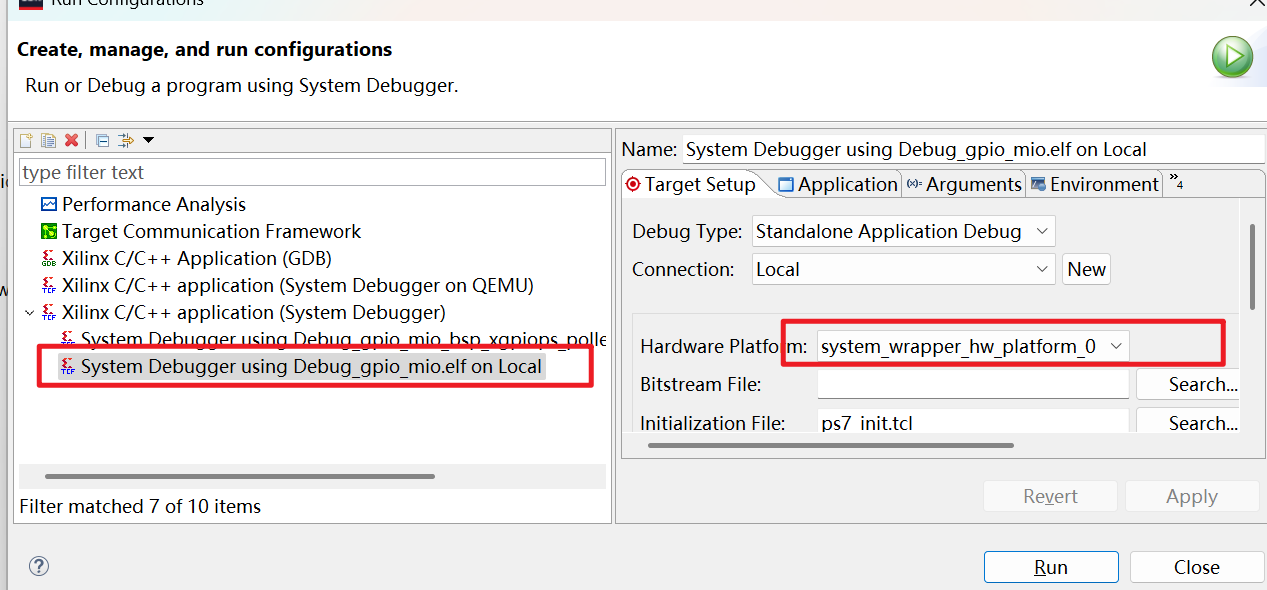

使用run configurations下载 一定要选对elf文件和硬件平台 该操作会让程序在DDR3中运行

灯闪实验完成
