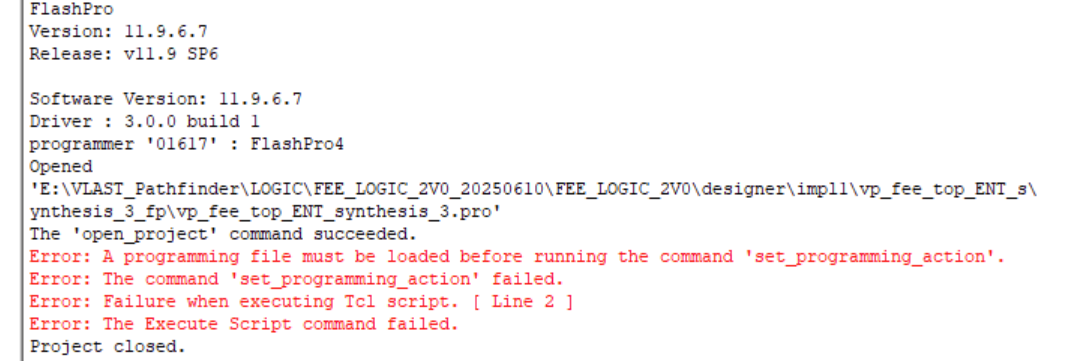

参考文档 Microsemi Libero系列教程（全网首发）-CSDN博客Libero使用教程（新建，仿真，下载）-CSDN博客Libero在线Debug/抓取信号流程_libero怎么抓信号-CSDN博客Libero在Program Device报错 Error:A programming file must be loaded before running the command_libero soc的flashpro闪退-CSDN博客
一、创建工程
1.1 新建文件

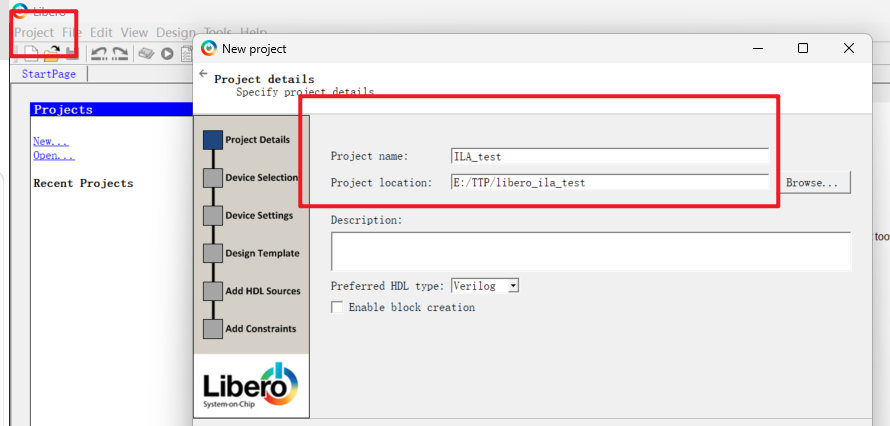

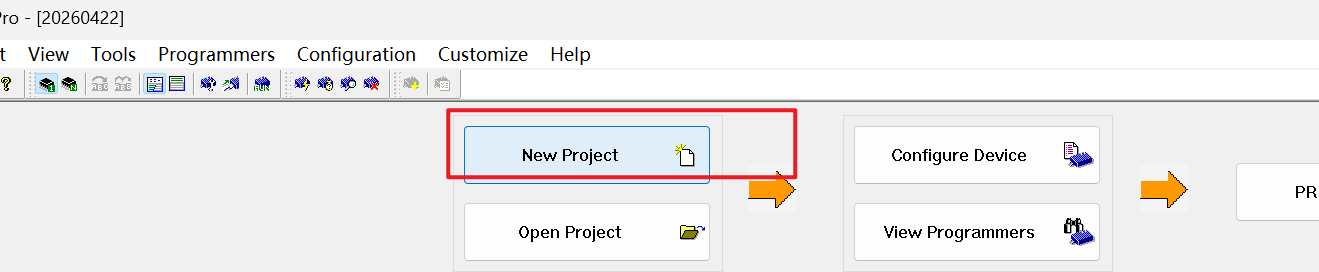

新建工程，命名，路径

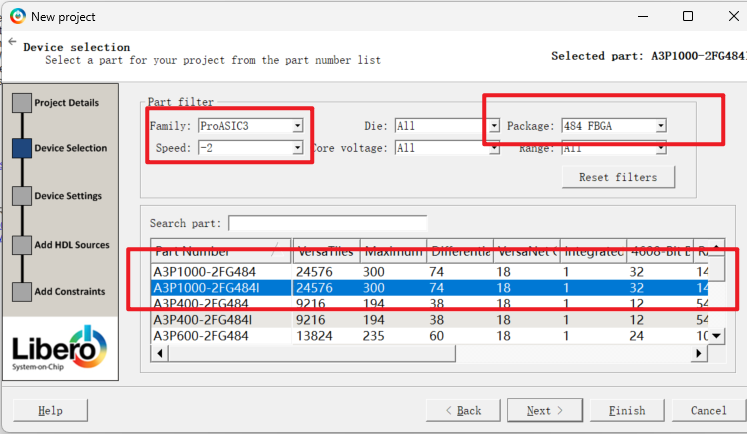

选择芯片型号

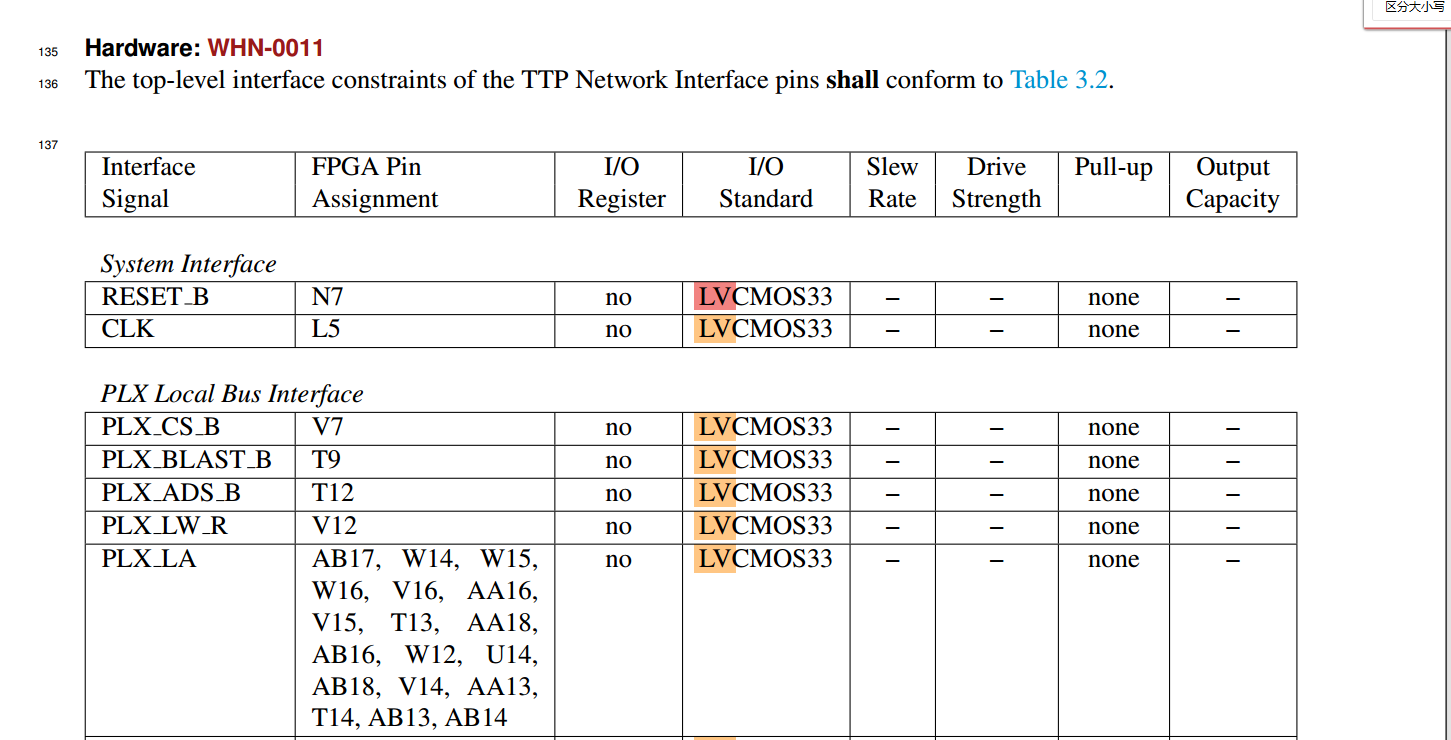

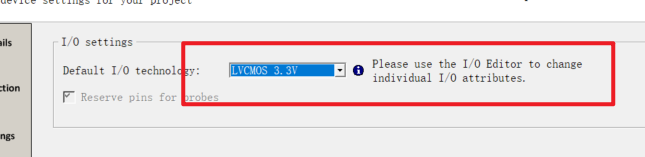

电平选择：根据文档NI_HRD中的接口电平，可以判断，在libero中电平选择
1.2 创建HDL设计

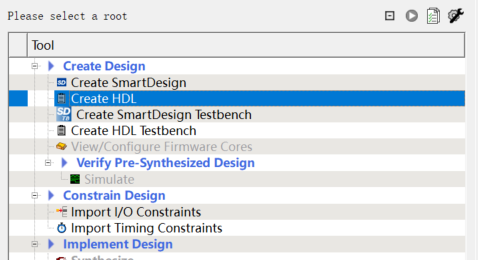

导入HDL设计文件，PDC约束文件，没有，直接跳过 创建HDL文件
写一个简单计数器，用于ila抓数
1.3 创建SmartDesign图形化工具
类似于block design，可以通过图像化来设计FPGA项目。 可在smartdesign中添加自己写的hdl文件，也可加入ip核，也可添加外部库文件，通过拖拽和连线的方式完成设计。

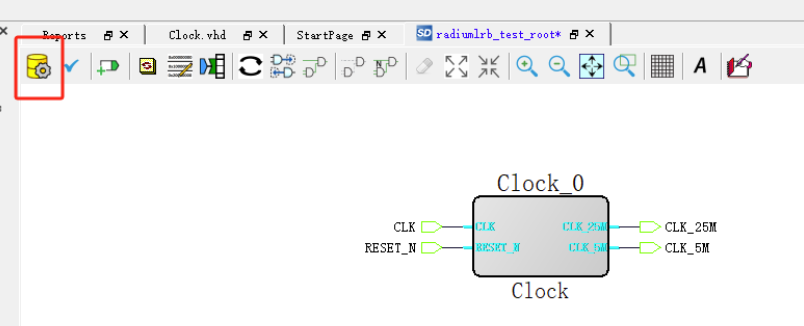

创建smartdesign图形化工具
检查语法错误

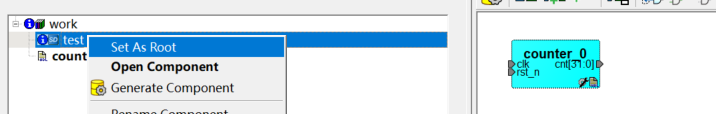

设顶层

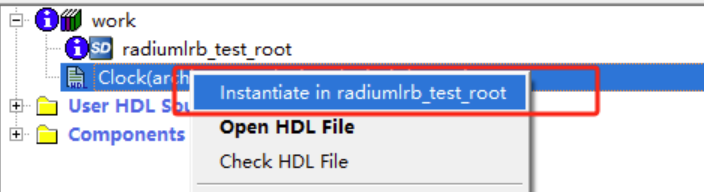

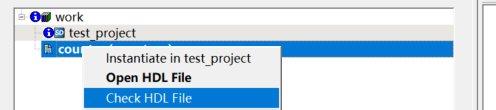

两种方法在smartdesign添加模块 1：将自己写的hdl拖拽进去（推荐） 2：右键我们的HDL文件，点击Instantiate，然后选择我们要添加到的SmartDesign文件

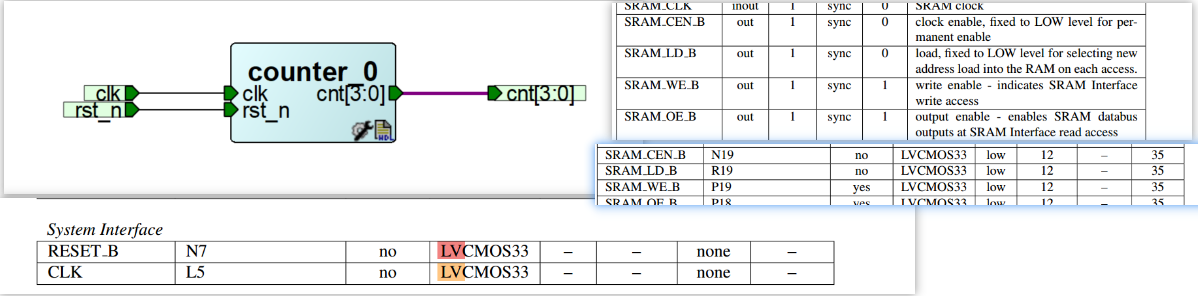

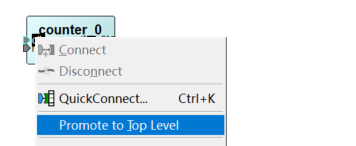

还需要将我们的HDL文件的端口与外部的信号连接起来，比如我们的输入时钟信号和输出时钟信号，我们需要将它们放置到顶层，作为我们的IO引脚，这样才能与外部的晶振和IO口映射起来，我们选择想要放置到顶层的端口，右键，点击Promote to Top Level 把端口设为i/o引脚
Generate Component生成组件文件 方法一：
方法二：

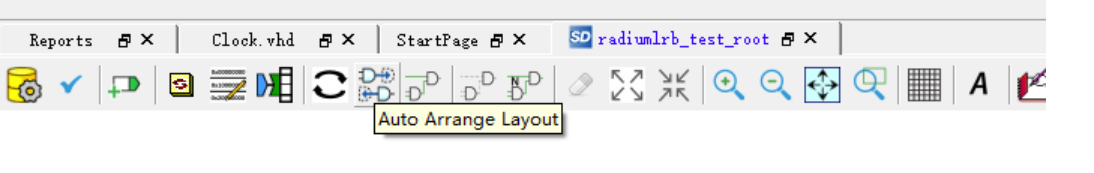

模块过多可用自动连线
二、引脚分配

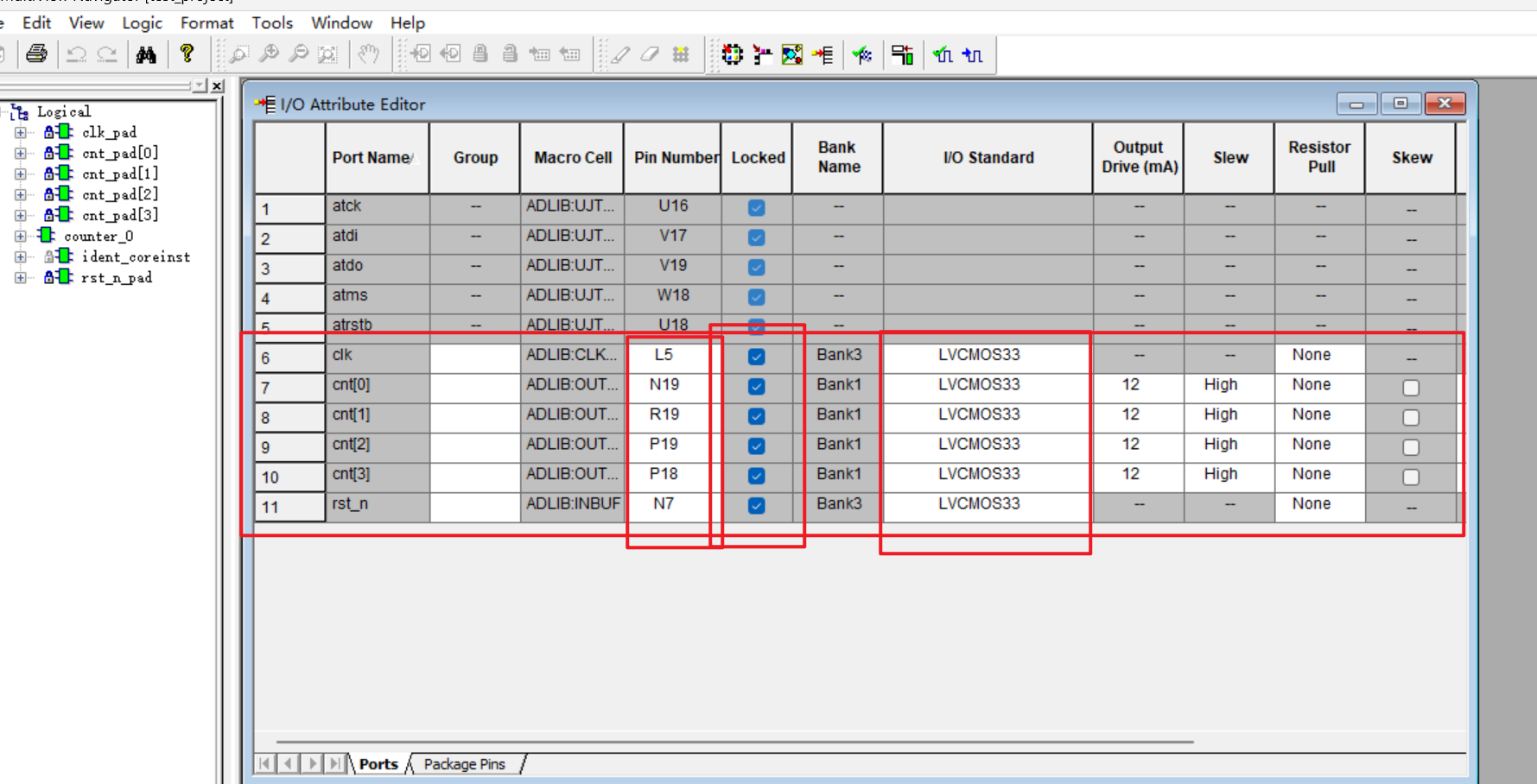

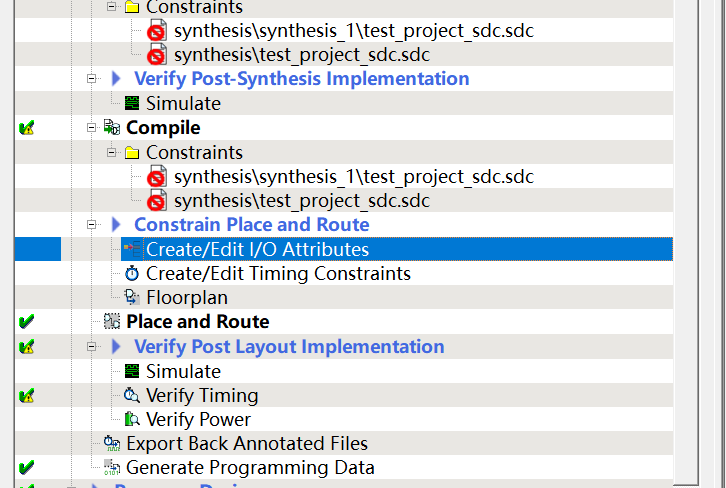

双击Create/Edit I/O Attributes来进行引脚分配
找几个output口作为工具验证的出口
保存即可
三、仿真
待补充。。。。。
四、逻辑分析仪debug（重点）
右键synthesize，打开Synplify Pro

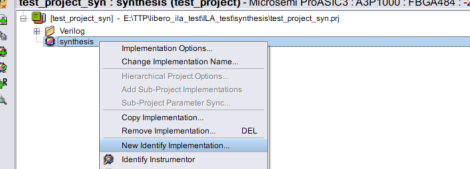

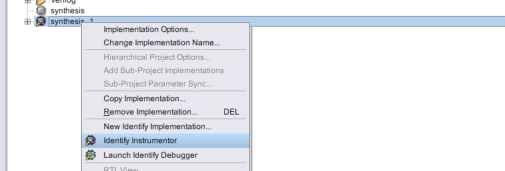

下图是Synplify Pro界面 新建 Identify 调试实现（给代码装内置示波器） 无需修改任何配置，下一步
再打开刚刚创建的综合文件

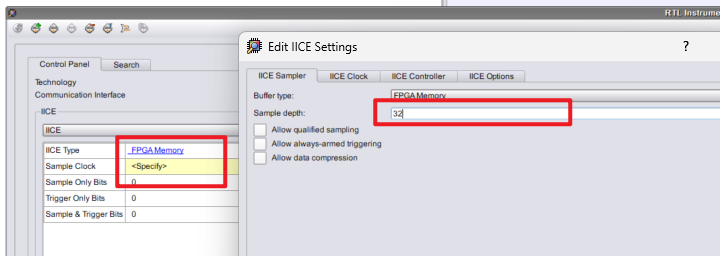

配置内存深度 深度不能设置的太大，否则可能内存不足

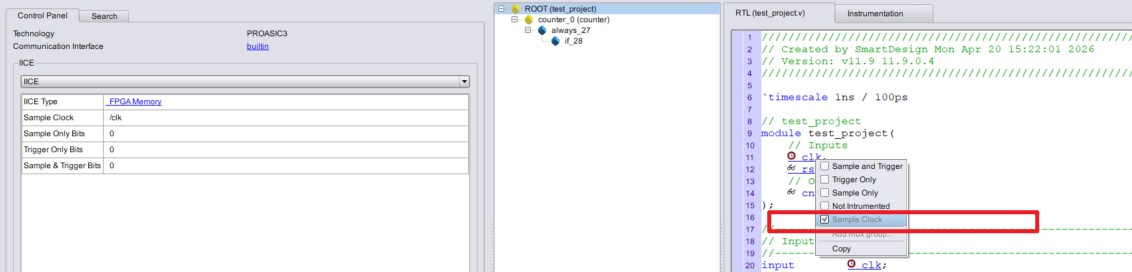

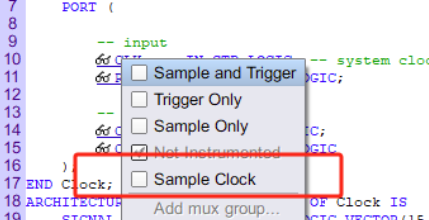

右键选择采样时钟：Sample Clock
右键选择想要观察的对象，可以选择sample only或者sample and trigger sample only是只观察 sample and trigger是既观察，又可作为触发的条件
完成后ctrl+s保存，回到综合管理

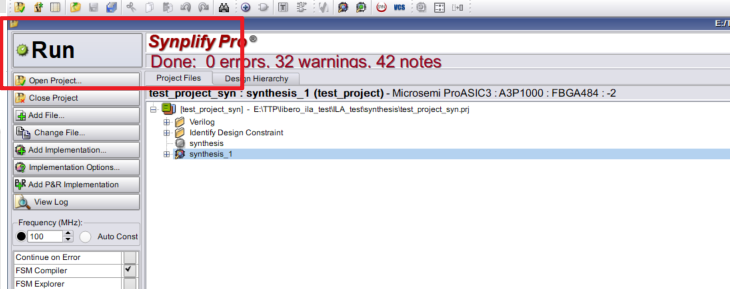

设置完信号以后点击run，一路ok

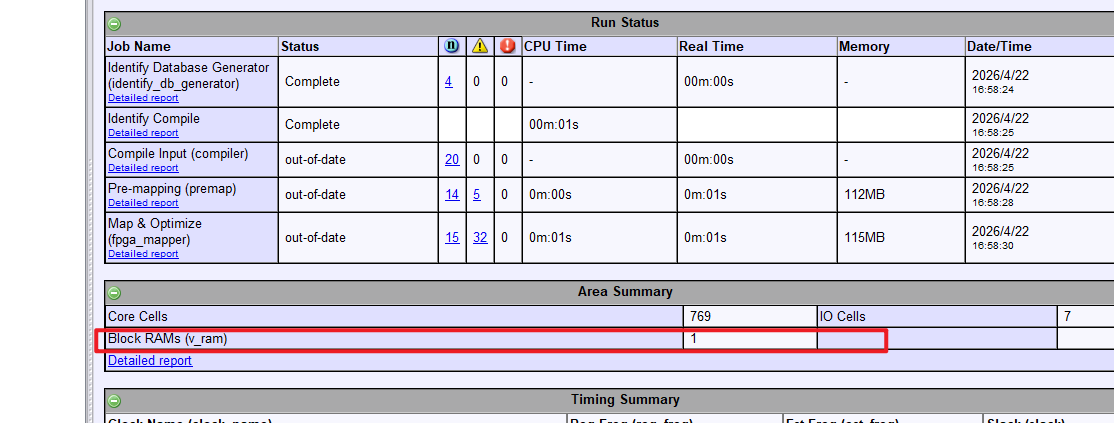

如果采样深度设置过大或者观测变量过多这里v_ram可能超过限制，省着点玩儿 完成以后直接关闭Synplify Pro

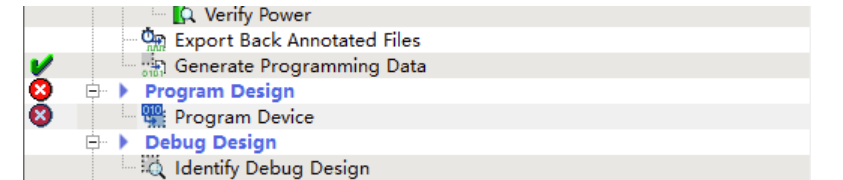

点击Identify Debug Design理论来说就可以进行在线调试了，

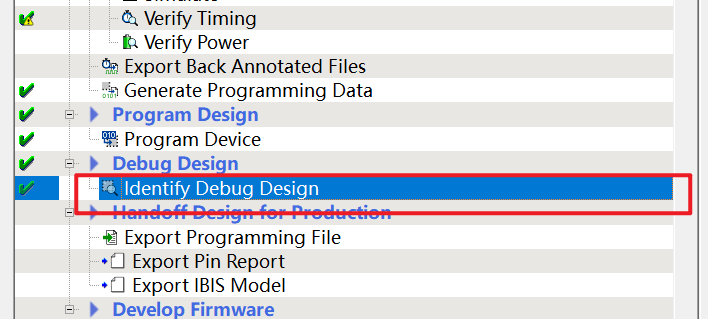

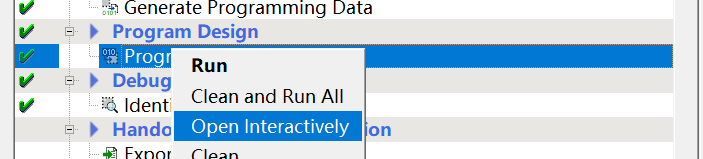

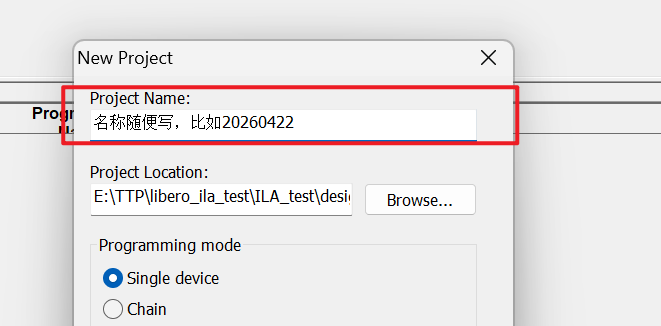

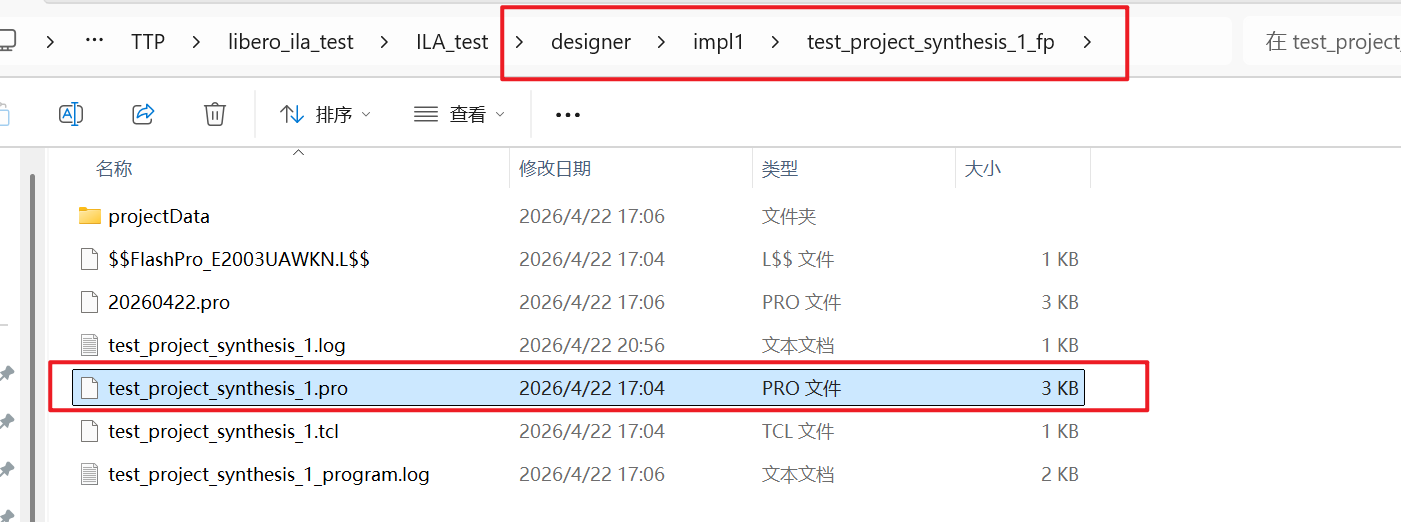

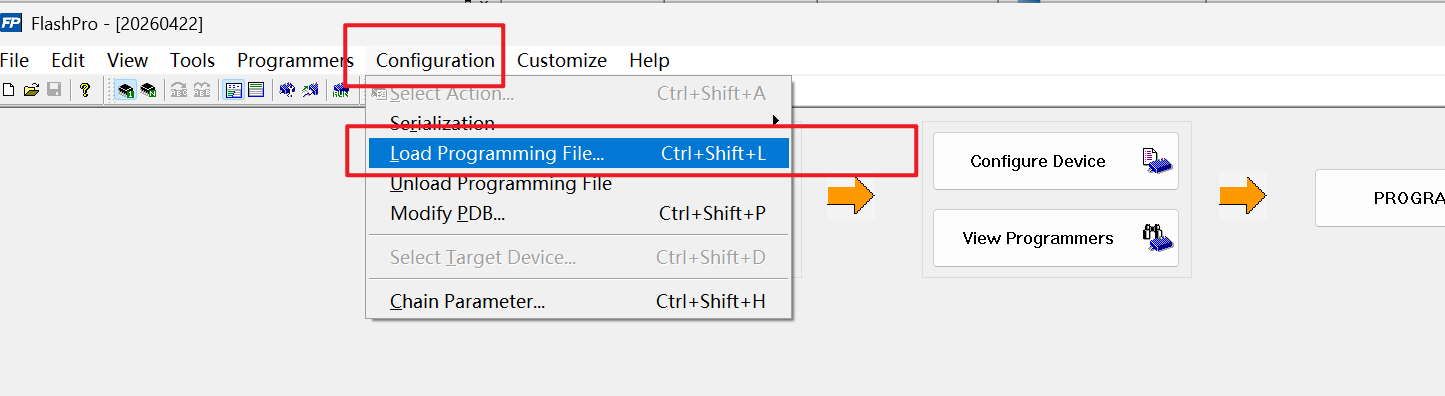

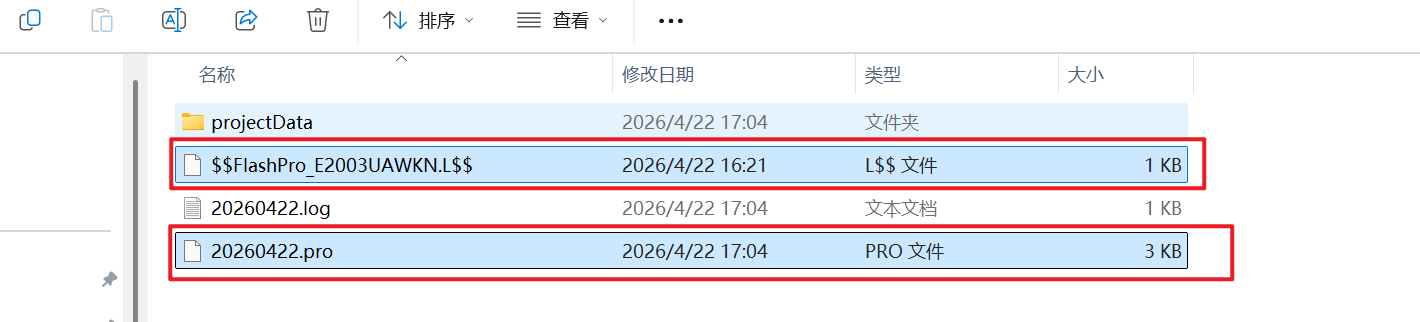

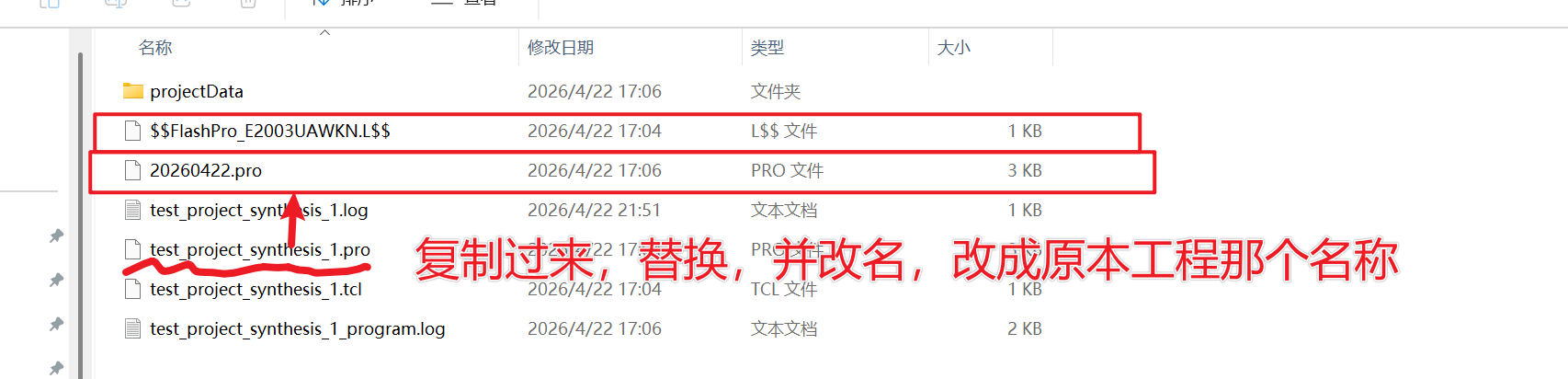

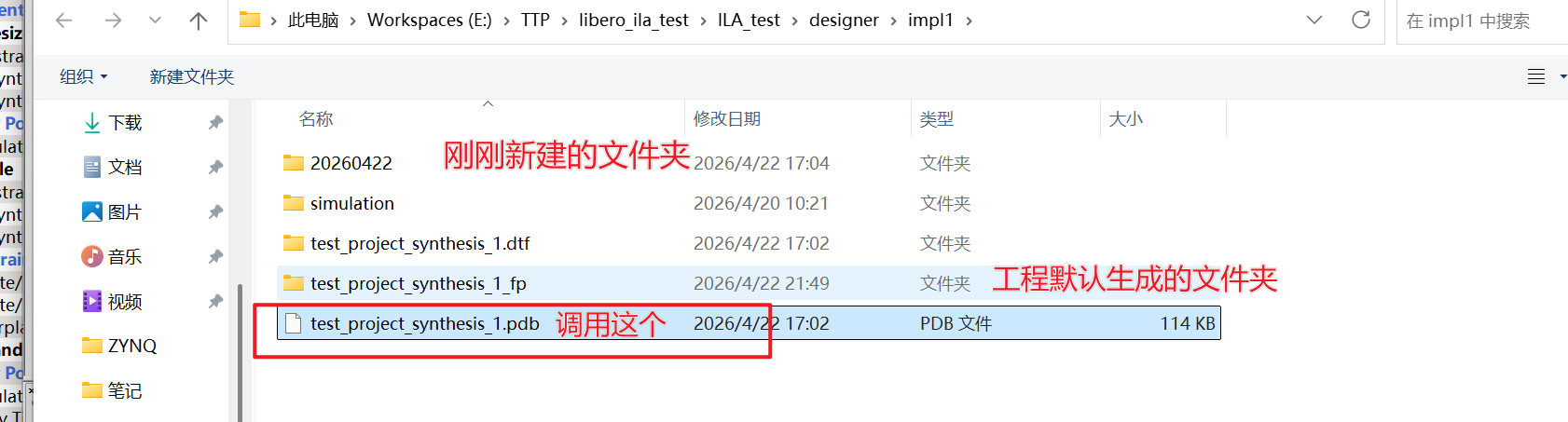

完成以上操作以后就可以Identify Debug Design了

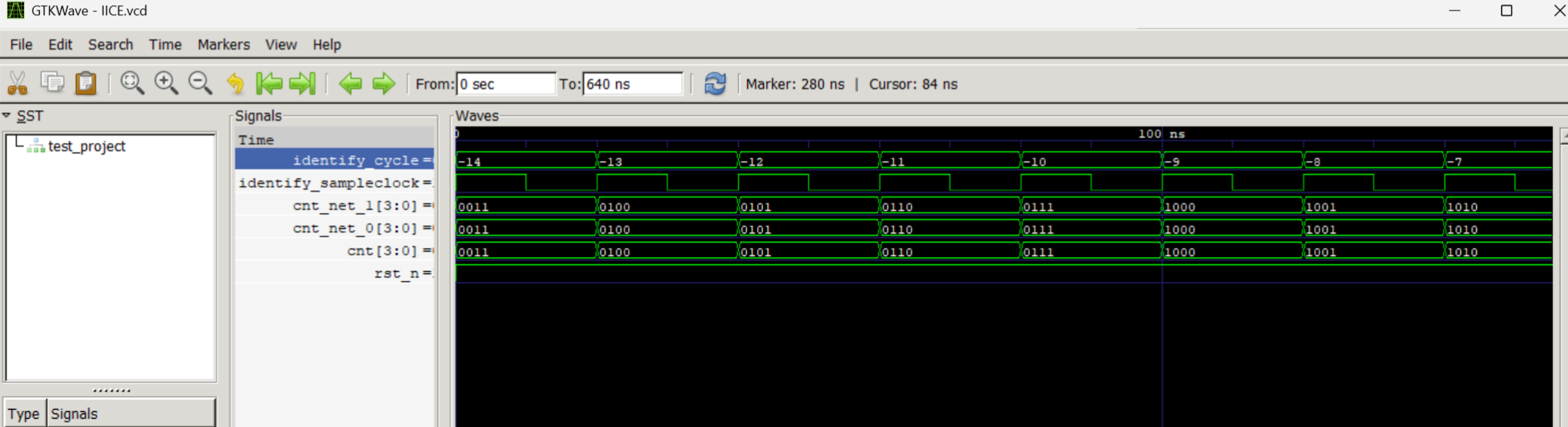

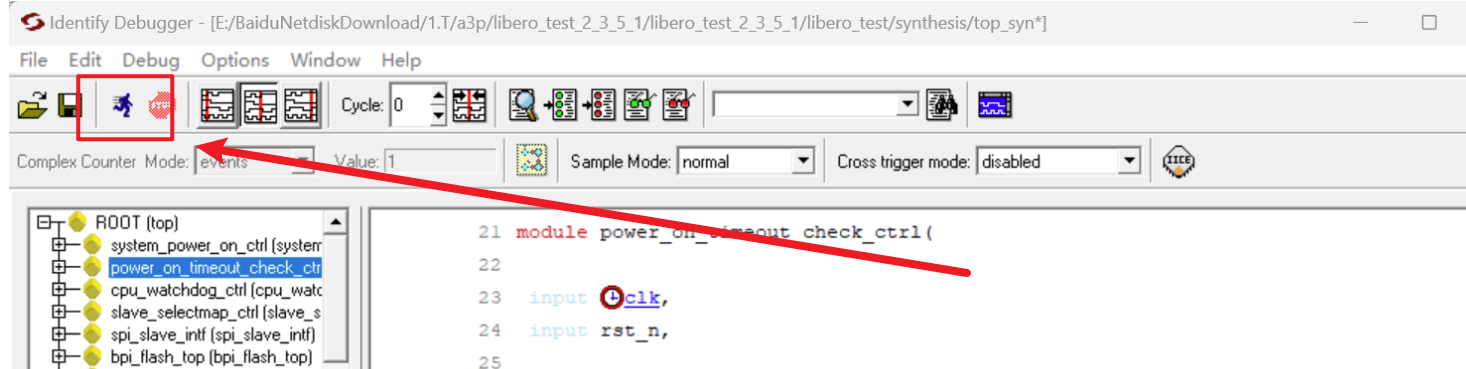

进入在线调试以后 设置触发条件Set trigger expressions 点小人图标，一旦有触发条件来临，信号后面会出现黄色标志，双击即可查看波形图
黄色的是信号的值，点带眼镜的信号，选Set trigger expressions可以设置触发条件
五、LIbero使用过程中遇到的各种问题
改完代码以后，引脚分配端口未变更
需要点击
引脚分配为CLKBUF
引脚分配过程中遇到问题 引脚约束的时候，rst_n是ADLIB：CLKBUF，约束不到N7上面
原因和解决方法： 软件认为rst_n信号需要连接到设计中的大量寄存器。意味着它需要驱动数量巨大的负载，即“高扇出”。 Global Network的驱动能力很强，信号延迟和便宜较小，为了处理rst_n的高扇出的问题，工具会自动将rst_n提升到全局网络。 解决办法，在代码中加入备注，可修改为普通布线
input rst_n /* synthesis syn_noclockbuf = 1 */;普通布局布线可引脚分配为N7
