Given an 8-bit input vector [7:0], reverse its bit ordering. 给定一个8位输入向量[7:0]，将其位序反转。

See also: Reversing a longer vector. 另请参阅：反转更长的向量。

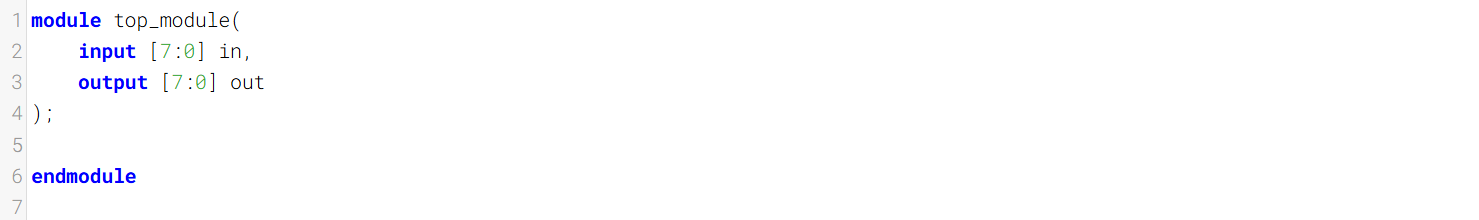

Module Declaration

Write your solution here

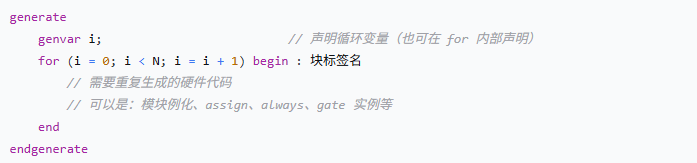

==这里要介绍一种Verilog里很少用的代码== ==generate== ==这是generate的写代码的规范，本道题用generate写比较方便。== ==也可以用aways@( * ) 来完成==

// 你的代码
generate
    for(i=0; i<=7; i=i+1) begin:conv
        assign out[i] = in[7-i];
    end
endgenerate
// 综合器看到的是（展开后）
assign out[0] = in[7];
assign out[1] = in[6];
// ...
assign out[7] = in[0];

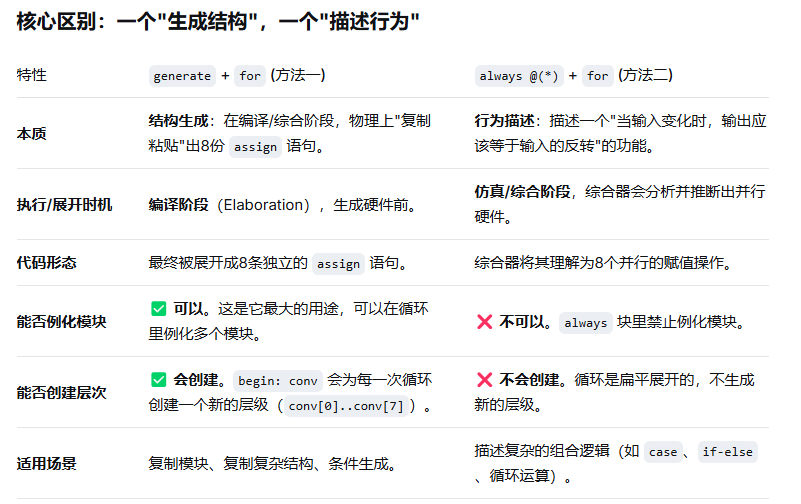

==generate 的 for：它发生在编译阶段，就像C语言里的 #define 宏。想象一下，在综合器开始工作前，它先把你的代码"展开"了== ==always @(*) 的 for：这个循环在仿真/综合阶段才起作用。综合器会分析这个 always 块，理解你要实现的功能，然后生成一个等价的、由8个并行的赋值操作组成的电路。它不会先把你代码里的 for 展开成8条 assign 语句，而是直接生成门级网表。==

• ==generate for 用的是 genvar，因为它是在告诉综合器如何生成你的电路。==

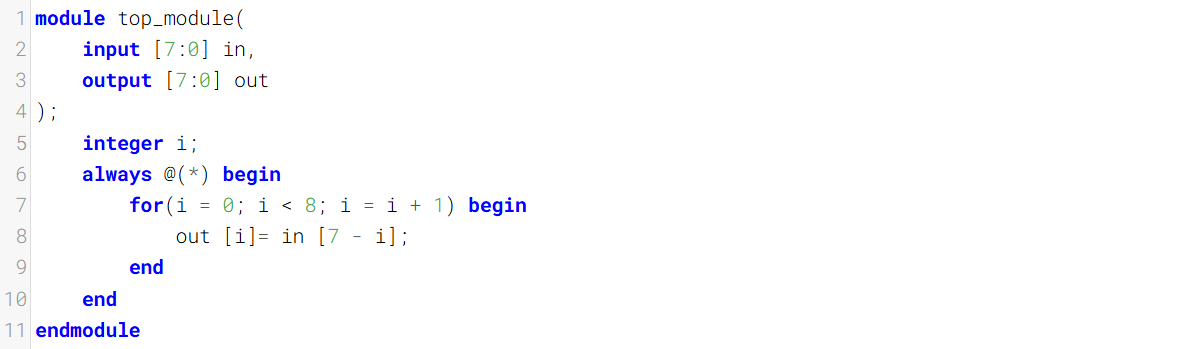

• ==always @(*) for 用的是 integer，因为它是在描述你的电路工作时要用到的一个临时计数器（尽管它最终常被优化掉）。==

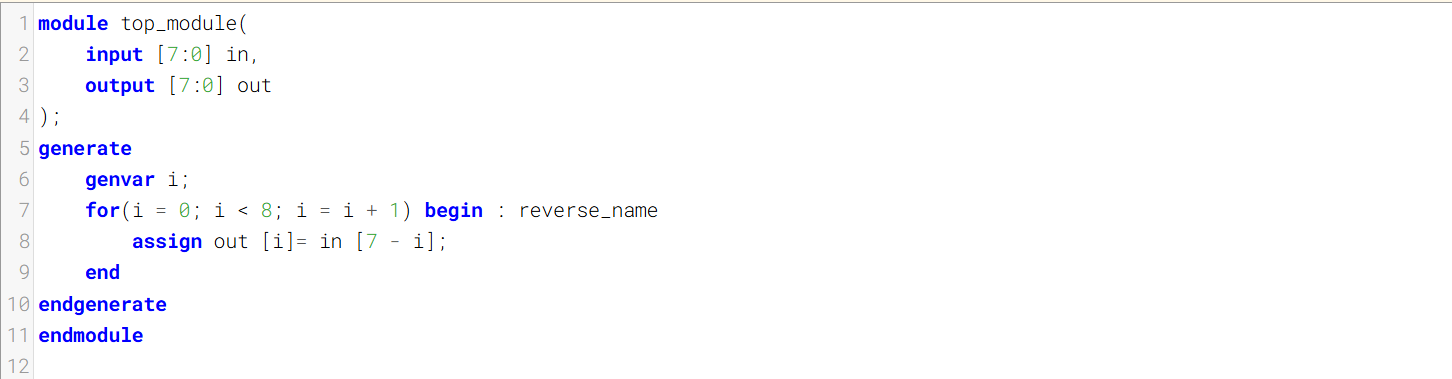

Solution

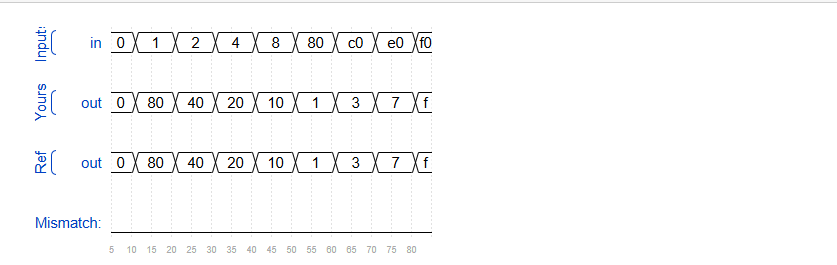

Timing diagrams
