PCF8563简介 PCF8563：低功耗实时时钟芯片 提供：可编程时钟输出，中断输出，低电压检测器 双向IIC总线，最大传输速度400kbit/s 读写操作后地址自动增加

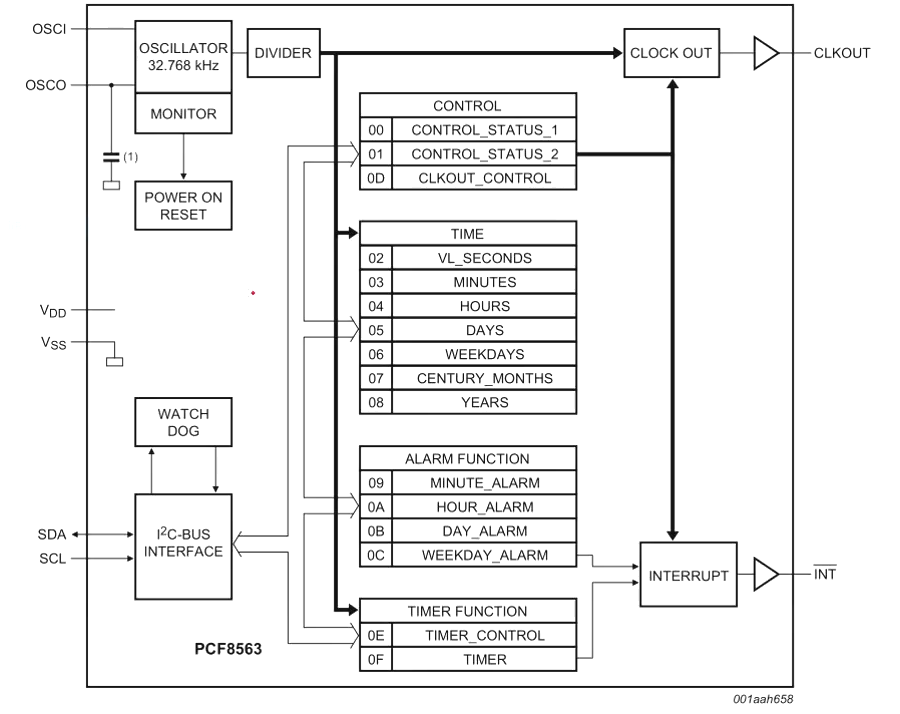

结构框图
IIC接口： SDA SCL
电容振荡器引脚：与无源晶振连接，提供时钟 OSCI OSCO
DIVIDER：分频器。clock out直接输出 / 分配给功能模块
WATCH DOG：看门狗。异常报警 or 异常复位
功能模块： control：控制选择芯片工作类型 time：时间。秒，分，时，天，周，月，年 alarm function：闹钟 timer function：定时器
定时器和闹钟可输出中断指令。

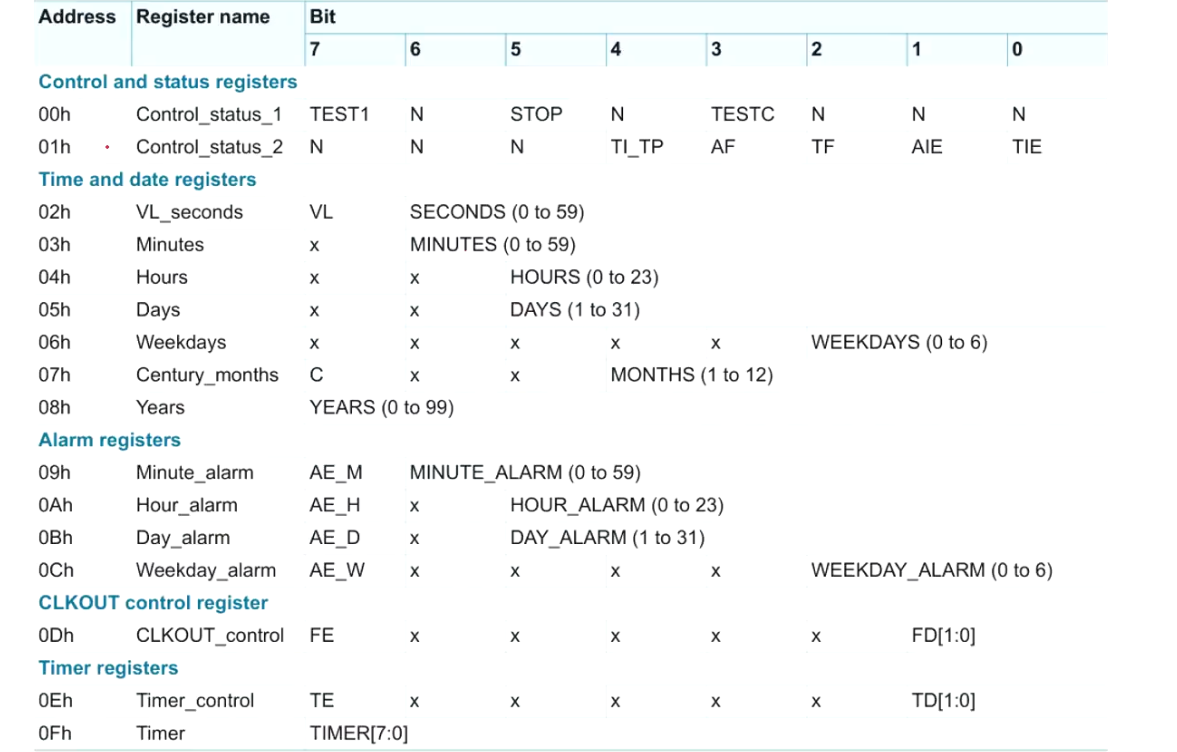

寄存器配置：

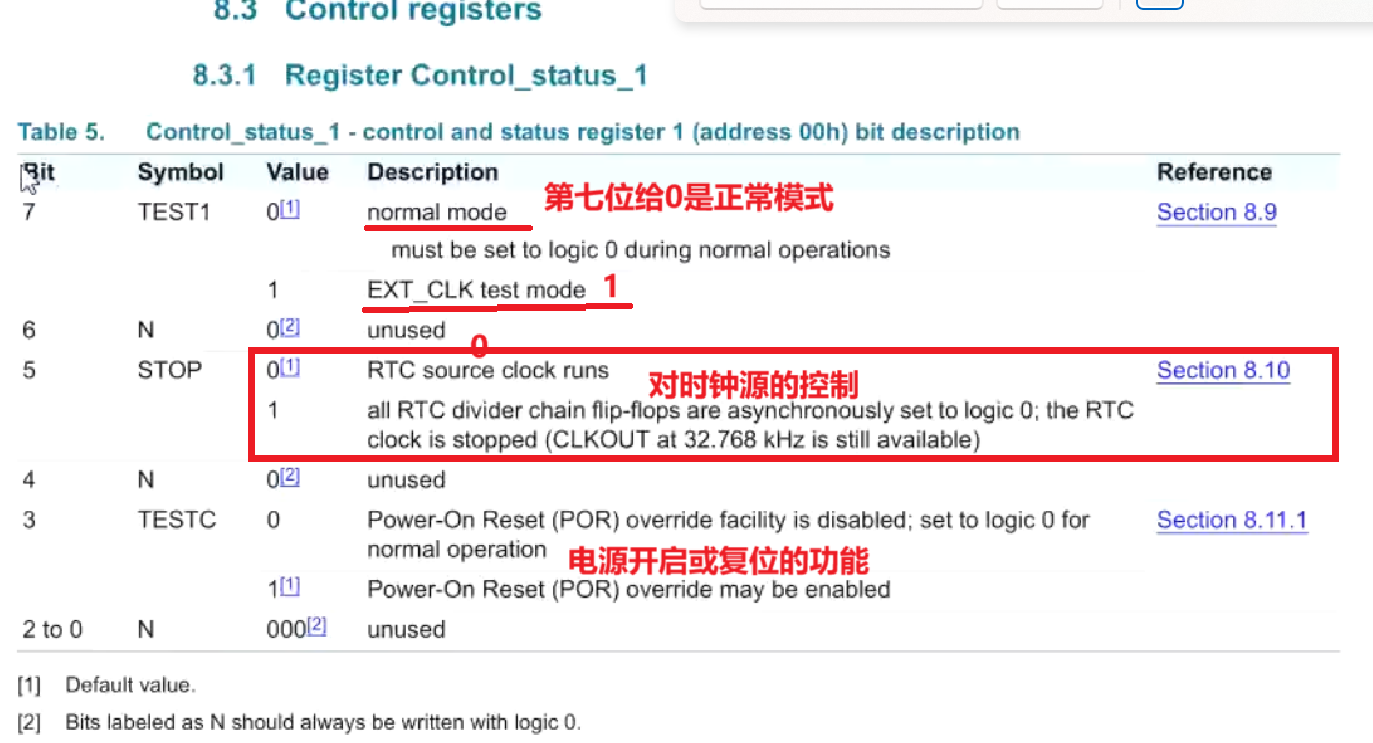

寄存器描述：
甚至可以不配，器件默认配置其实就能使用。 手册后面详细写了具体寄存器怎么配置，以及如何读这些时间（一次性读完）。

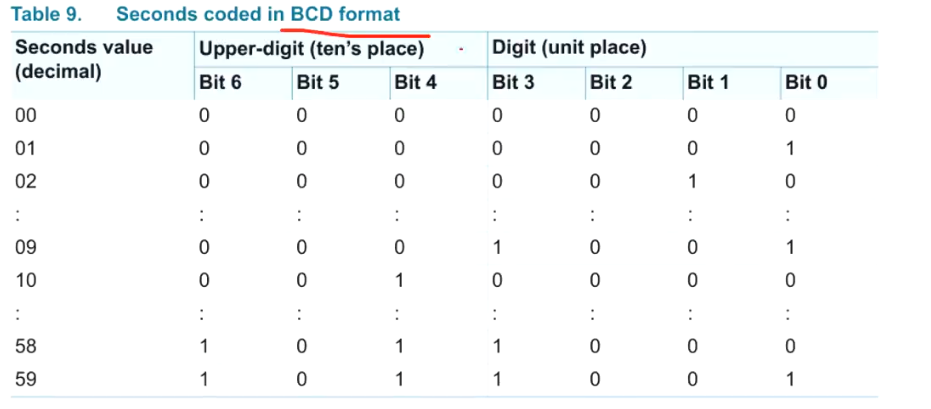

BCD码（常见8421码）

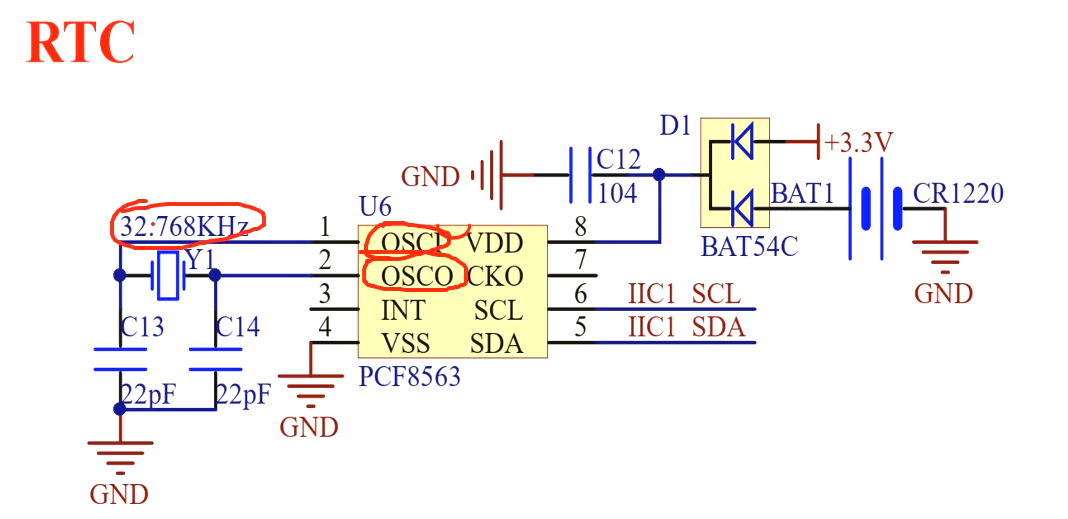

硬件电路
可以看到中断为用到。
图中看到供电方式为3.3v电源和纽扣电池同时供电。即便断电，纽扣电池依旧可以供电。

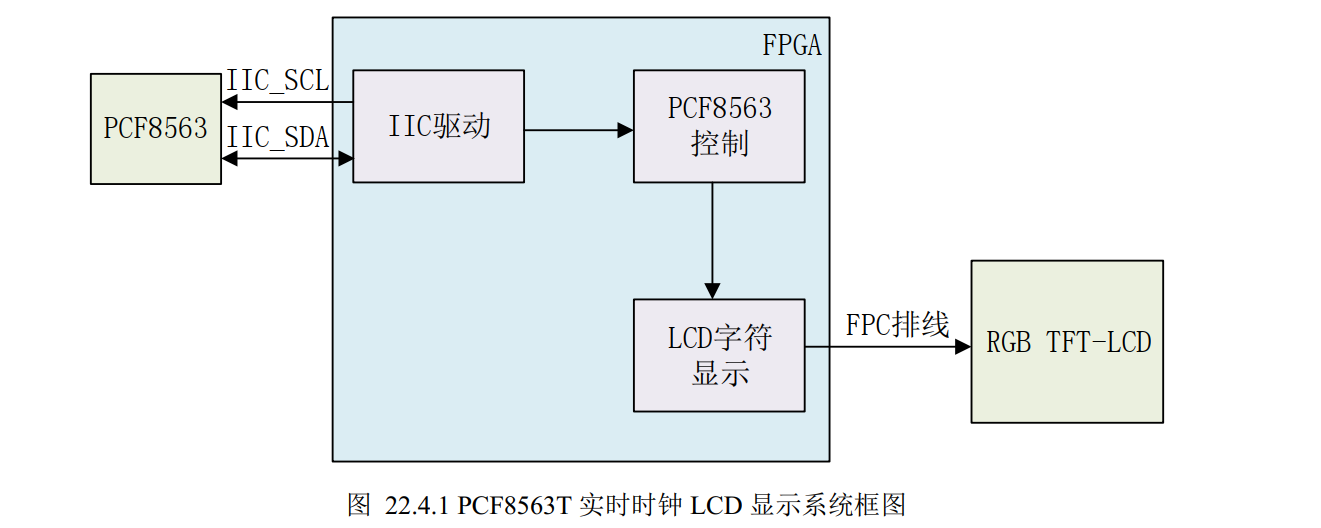

程序框架
PCF8563控制模块：将显示数据传到LCD字符显示模块

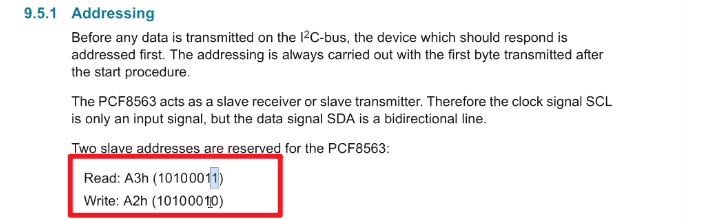

手册里：1是读，0是写。这是iic控制的指令

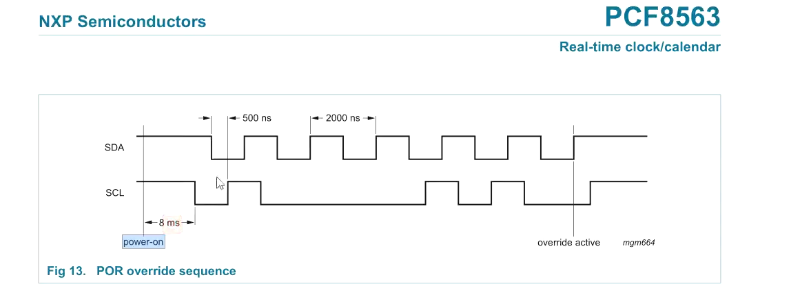

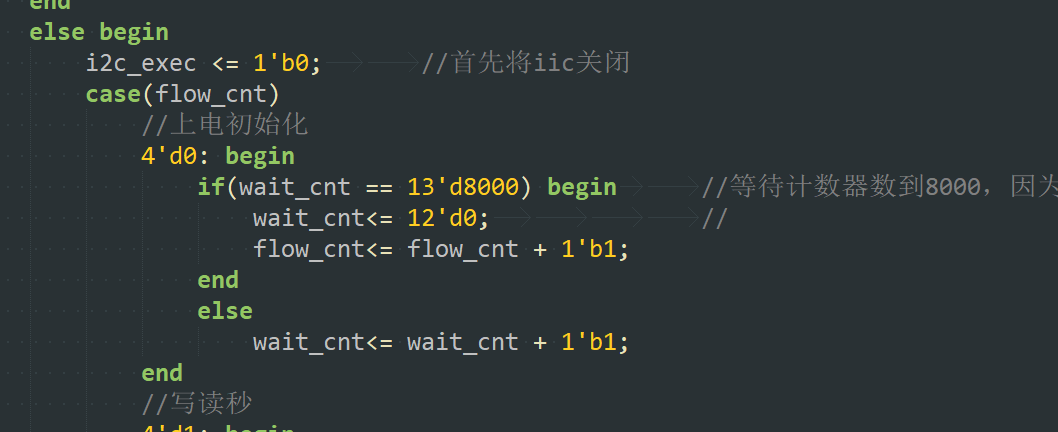

上电要求：8ms以后再使用。 可以看到时钟周期是2000ns，需分频使用

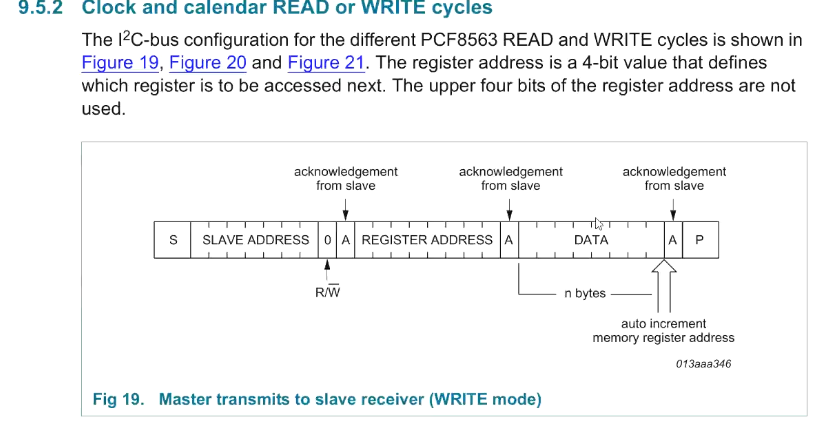

读写时序

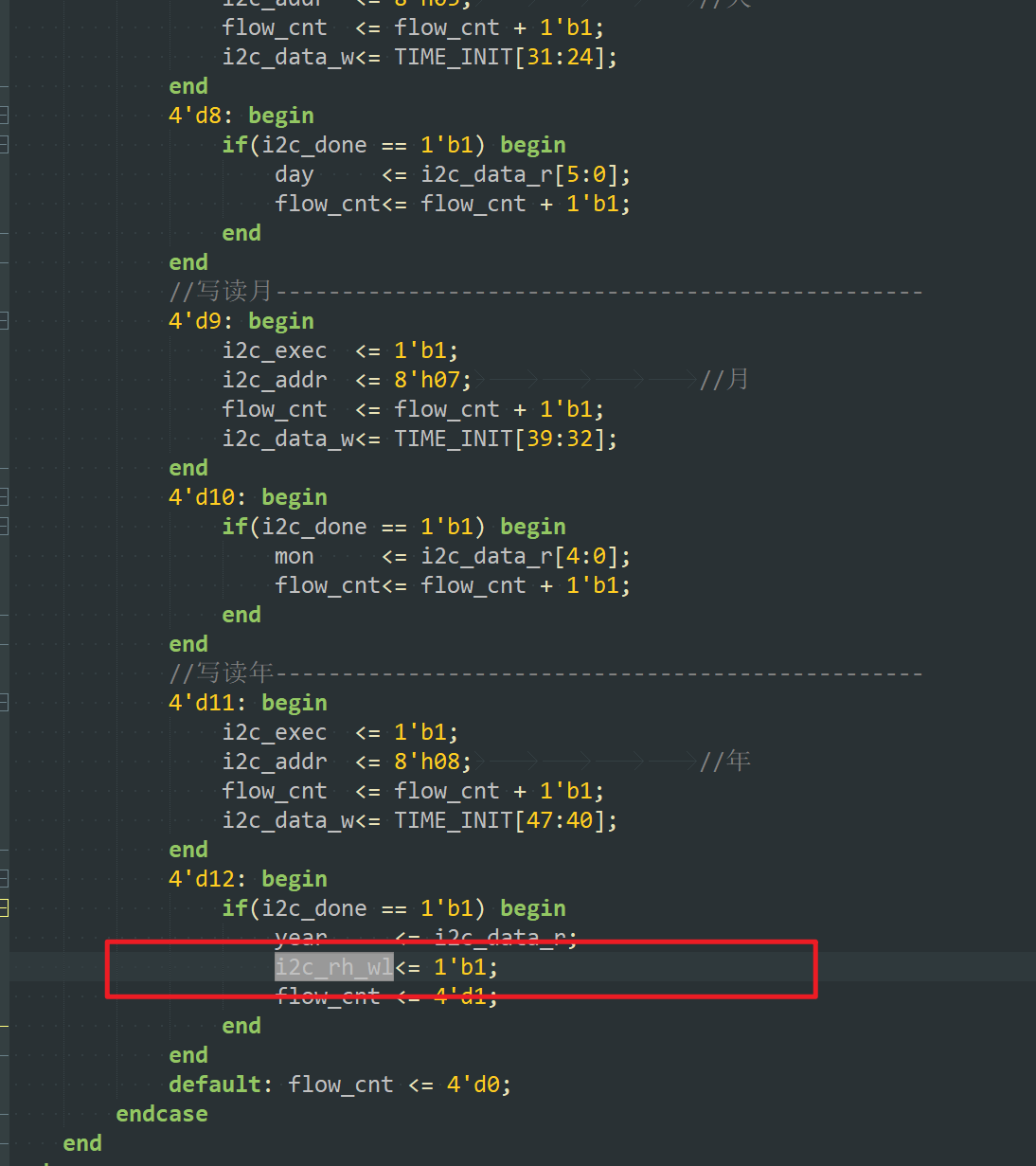

初始化i2c_rh_wl是写模式，初始化完成后i2c_rh_wl变成读模式并且之后所有的操作就都是读模式了

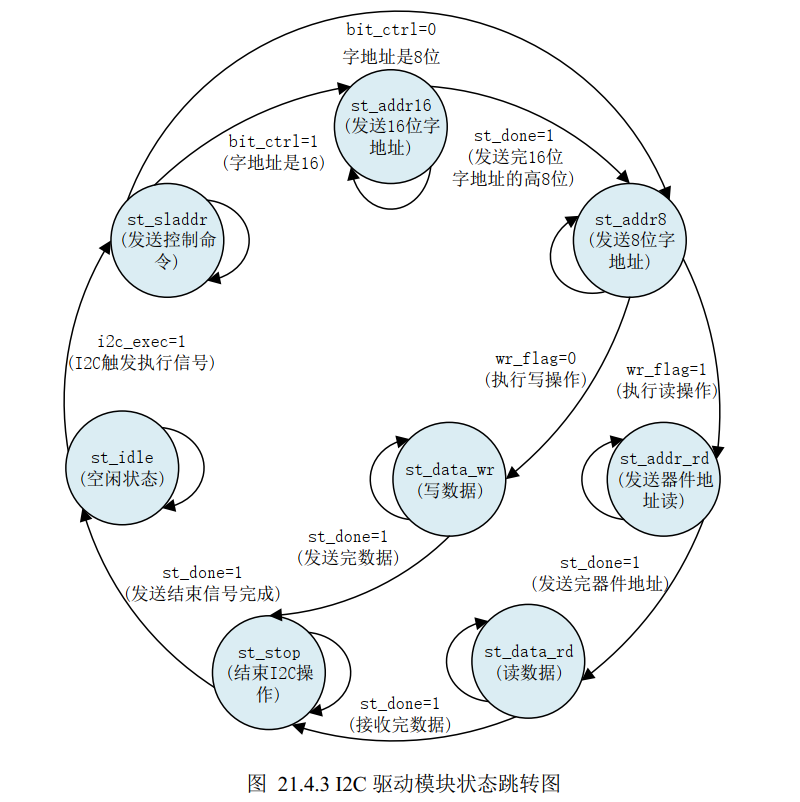

iic驱动 使用 三段式状态机

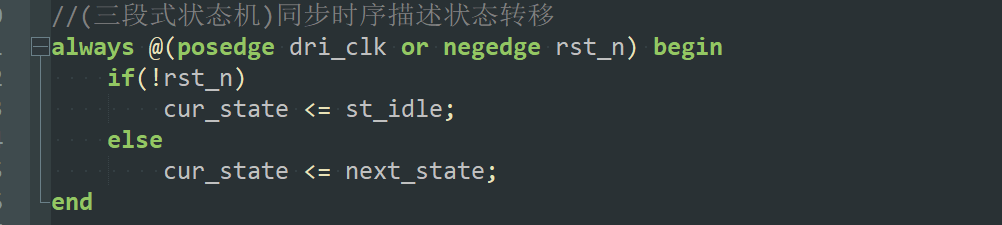

第一段 时序赋值 将下一个状态赋值给当前状态
第二段 组合逻辑 每一个状态具体是怎么跳转的
第三段 时序 每一个状态中给相应的变量赋值

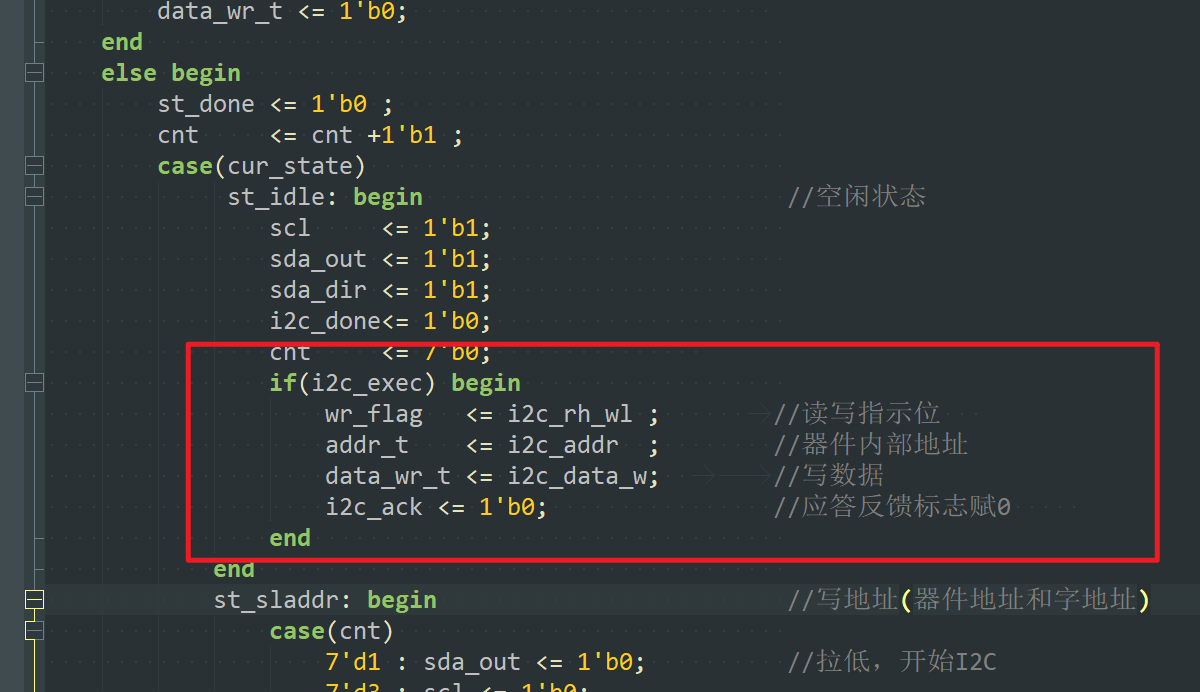

i2c_exec代表启用iic标志，开始使用iic

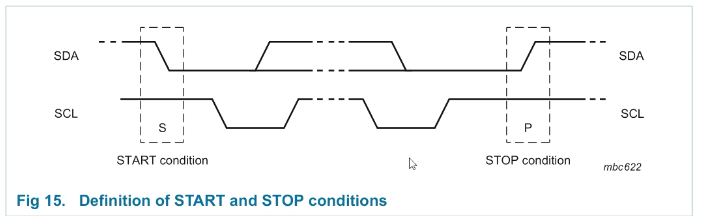

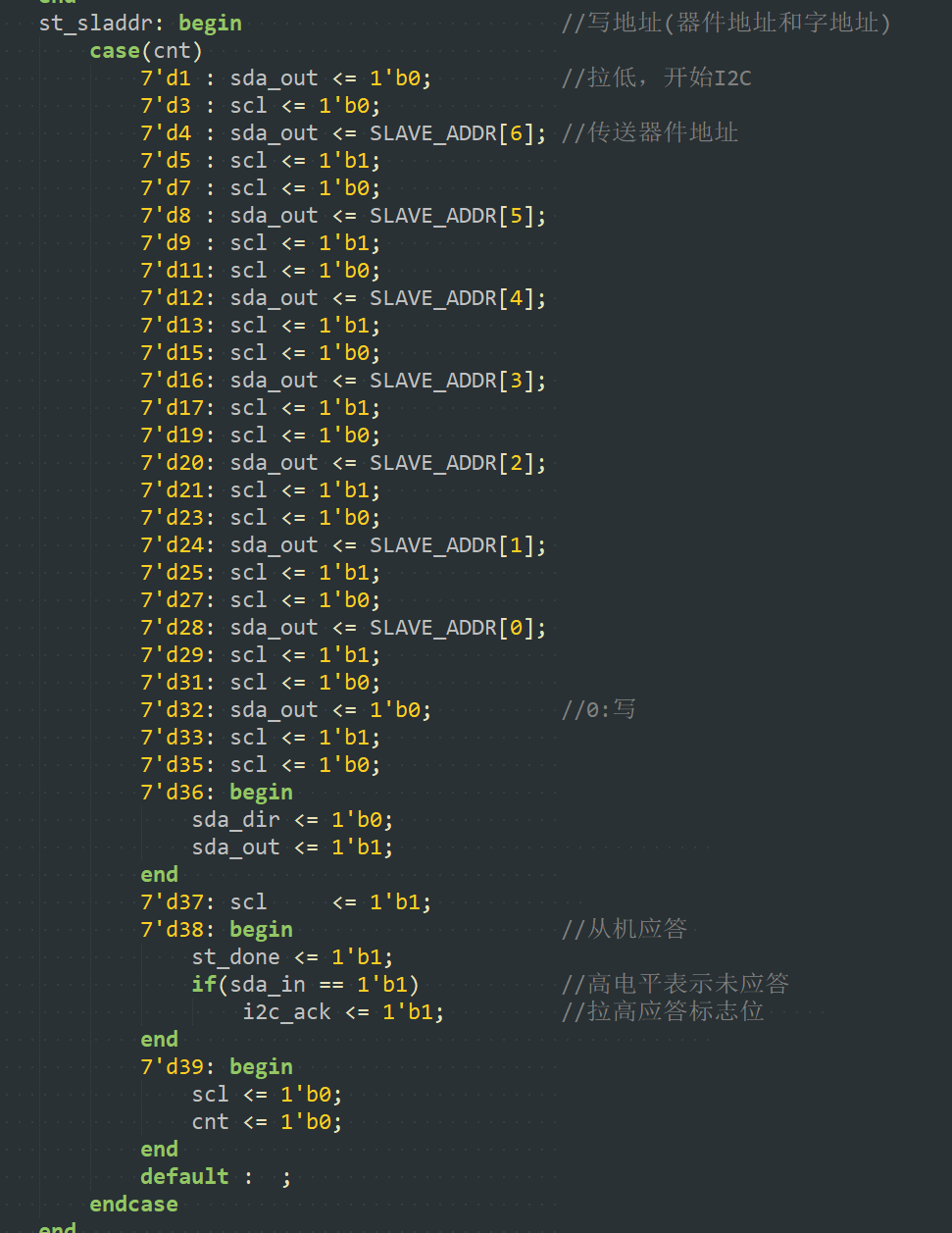

协议开始时对照时序看代码 先写器件地址
