一、创建 axi4-full-master 总线接口 IP

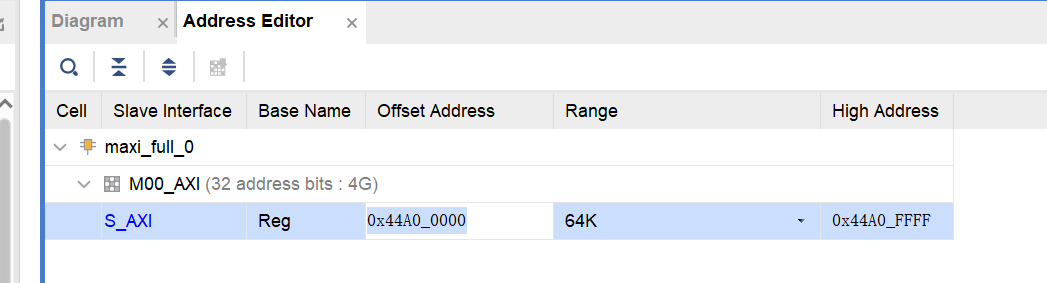

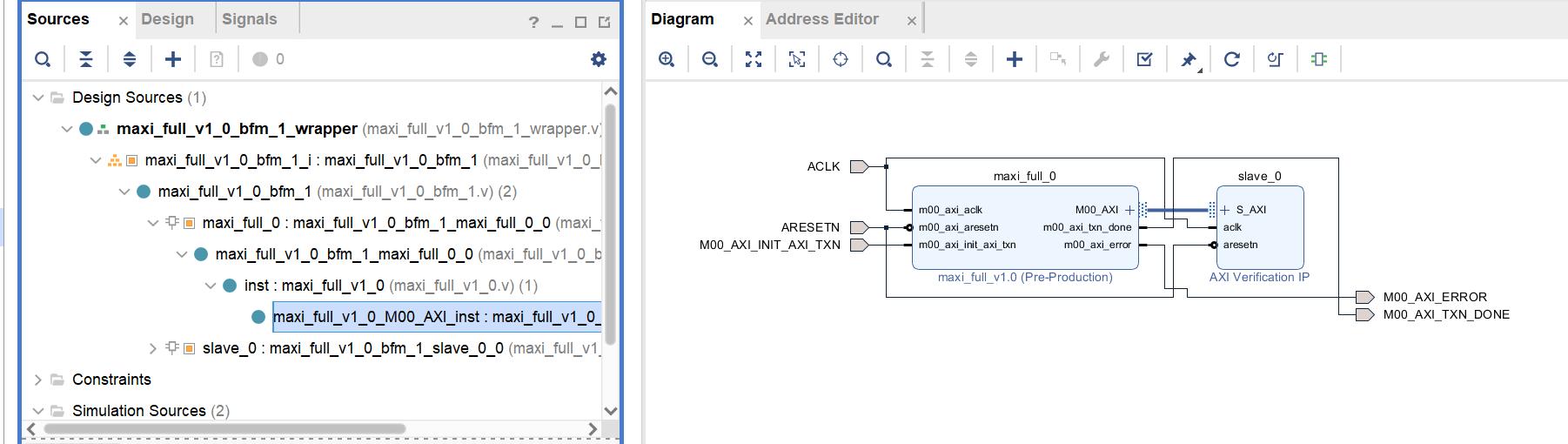

创建一个 AXI4-Full 接口总线 IP 设置 IP 的名字为 maxi_full 选择 Full Master 模式 打开快速验证 maxi_full_0就是我们自定义的 IP slave_0 是用来验证 maxi_full_0 正确性 采用默认地址分配即可 路径 uisrc/03_ip/ maxi_full_1.0/hdl 路径下的 maxi_full_v1_0_M00_AXI.v 就是我们的源码。 另外一个 maxi_full_v1_0.v是软件产生了一个接口文件，如果我们自己定义 IP 可有可无。

二、程序分析

axi 总线信号的关键无非是地址和数据，而写地址的有效取决于 AXI_AWVALID 和AXI_AWREADY，写数据的有效取决于 S_AXI_WVALID 和 S_AXI_WREADY。同理，读地址的有效取决于 AXI_ARVALID 和 AXI_ARREADY，读数据的有效取决于 S_AXI_RVALID 和S_AXI_RREADY。所以以下代码的阅读分析注意也是围绕以上 4 个信号的有效时序。

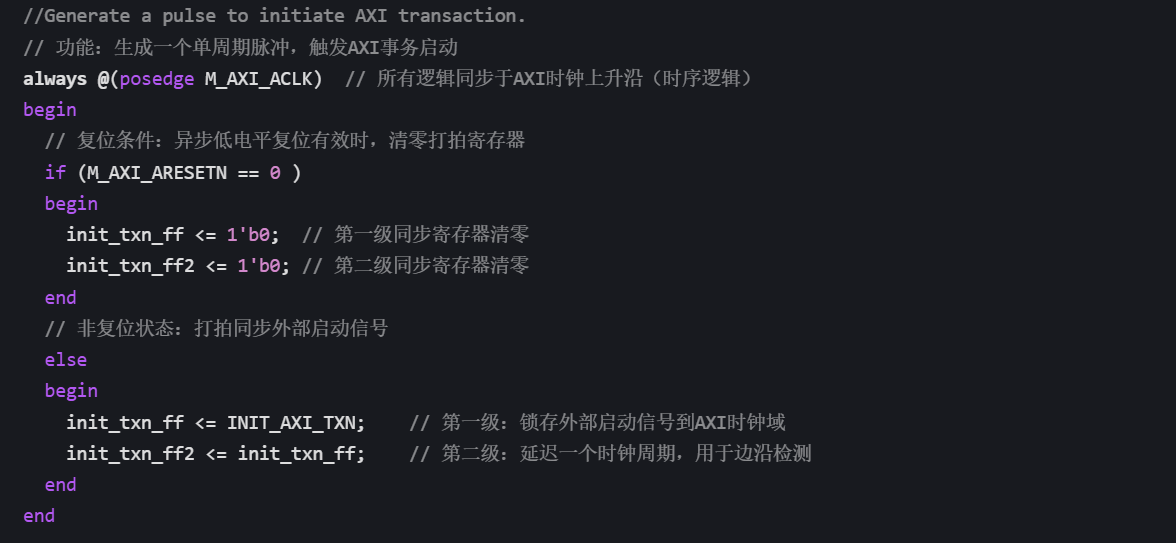

1:产生初始化信号

同步打拍 + 边沿检测逻辑（核心是把外部的 INIT_AXI_TXN 信号同步到 AXI 时钟域，并生成一个单周期的 init_txn_pulse 启动脉冲），是跨时钟域 / 异步信号同步的典型设计）

• 同步异步信号：通过两级寄存器打拍，将外部异步的 INIT_AXI_TXN 同步到 AXI 时钟域，避免亚稳态；
• 生成单周期脉冲：配合边沿检测，将持续高电平的启动信号转为单周期的 init_txn_pulse；
• 触发状态机：init_txn_pulse 作为状态机从 IDLE 启动的唯一触发信号，保证事务启动的精准性和唯一性

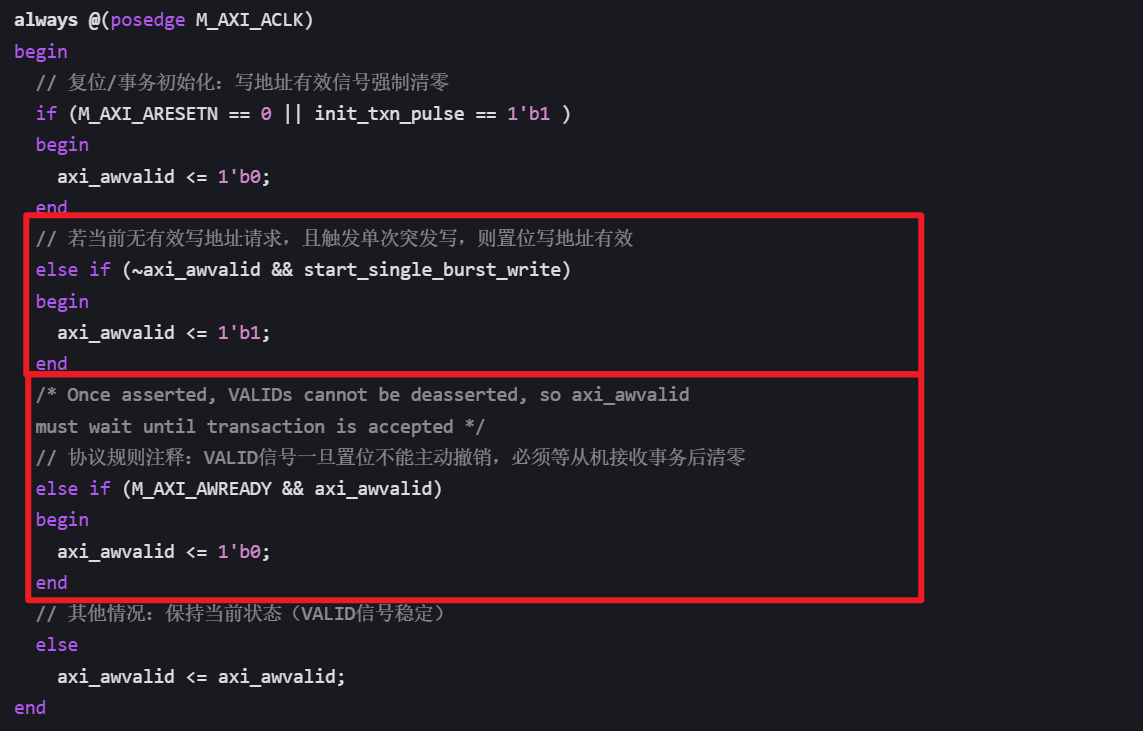

2:axi-full-master 的 axi_awvalid

当（~axi_awvalid && start_single_burst_write）== 1 条件满足，开始一次写传输，设置 axi_awvalid 有效。

写地址有效信号（axi_awvalid）的控制逻辑，核心遵循 AXI 协议中 “VALID 信号一旦置位就不能主动撤销，必须等待从机 READY 信号响应后才能清零” 的关键规则，专门用于管理写地址通道的握手流程

• 复位 / 事务初始化（最高优先级） 当 AXI 异步复位信号 M_AXI_ARESETN 为低电平，或事务启动脉冲 init_txn_pulse 有效时，直接将 axi_awvalid 清零。这是安全兜底逻辑，保证复位 / 新事务启动时，写地址通道处于 “无有效请求” 的初始状态，避免残留的有效信号导致误发起写地址请求。
• 发起写地址请求（次优先级） 仅当 “当前无有效写地址请求（~axi_awvalid）” 且 “触发了单次突发写（start_single_burst_write 有效）” 时，才将 axi_awvalid 置为高电平。这一条件确保：① 同一时间仅发起一个写地址请求，避免多个请求冲突；② 仅在外部触发写事务时才启动地址通道，符合 “按需发起” 的逻辑。
• 撤销写地址请求（遵循协议规则） 代码内的注释明确了 AXI 协议的核心要求：VALID 信号一旦置位，不能主动撤销（即不能在从机未响应时清零）。因此仅当 “从机已就绪（M_AXI_AWREADY=1）且主机写地址有效（axi_awvalid=1）”—— 也就是写地址握手完成（从机已接收地址）时，才将 axi_awvalid 清零，这是完全符合 AXI 协议的 “握手完成后撤销” 规则，避免协议违规导致的总线错误。
• 状态保持（兜底逻辑） 若以上条件都不满足（比如 axi_awvalid=1 但 M_AXI_AWREADY=0），则保持 axi_awvalid 的当前值不变。这意味着：当主机发起写地址请求（axi_awvalid=1）但从机暂未就绪时，axi_awvalid 会持续保持高电平，直到从机响应（M_AXI_AWREADY=1），保证地址请求不会丢失，符合 AXI “VALID 需稳定到握手完成” 的要求。

3:axi-full-slave 的 axi_awaddr

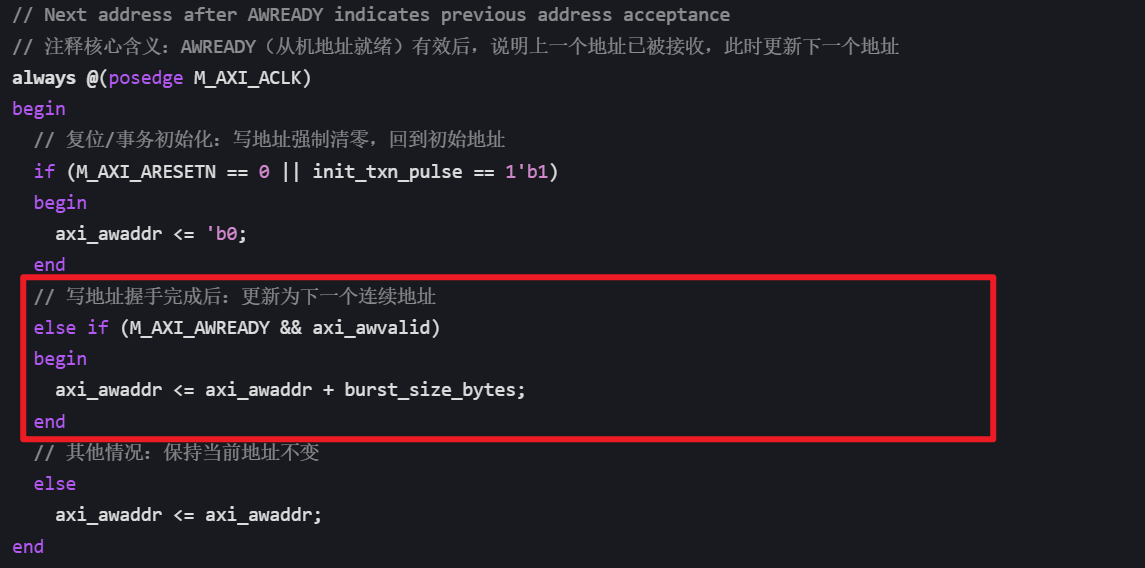

写通道地址每当 M_AXI_AWREADY && axi_awvalid 地址加 1

AXI 主机写地址（axi_awaddr）的递增控制逻辑，核心作用是在每次写地址握手完成后，自动将写地址递增一个突发长度（burst_size_bytes），实现连续向从机 / DDR 的连续地址发起批量写事务，且严格遵循 AXI 协议的地址更新时机要求

1. 复位 / 事务初始化（最高优先级） 当 AXI 异步复位信号 M_AXI_ARESETN 为低电平，或事务启动脉冲 init_txn_pulse 有效时，将写地址 axi_awaddr 清零（'b0 表示全 0）。这一逻辑保证：每次复位或新事务启动时，写地址都会回到初始值（通常是你预设的 DDR 起始地址，可在外部将初始值改为 C_M_START_ADDR 而非全 0），避免残留的旧地址导致数据写入错误位置。
2. 地址递增（核心逻辑，对应原注释） 原注释 “Next address after AWREADY indicates previous address acceptance” 直接点明核心规则：只有当从机确认接收了上一个地址（写地址握手完成），才更新下一个地址。具体触发条件是 M_AXI_AWREADY && axi_awvalid（写地址通道握手完成），此时将当前地址加上 burst_size_bytes（突发传输的字节数，比如 4 字节、8 字节，需与 AXI 数据位宽匹配），实现地址的连续递增。这一设计的关键优势： ① 地址更新时机严格滞后于 “地址被接收”，符合 AXI 协议 “地址需稳定到握手完成” 的要求，避免地址在传输过程中变化； ② 保证每次写入的地址都是连续的，适配批量写入 DDR 连续地址的场景 （比如从 0x80000000 → 0x80000004 → 0x80000008…）。
3. 地址保持（兜底逻辑） 若以上条件都不满足（比如 axi_awvalid=1 但 M_AXI_AWREADY=0，即主机发起了地址请求但从机暂未就绪），则保持 axi_awaddr 不变。这意味着：在写地址握手完成前，当前地址会一直稳定，确保从机最终接收的是正确的地址，不会因地址提前递增导致错误。

与整体 AXI 写事务的联动 这段地址递增逻辑是你之前写事务流程的核心配套逻辑，联动关系如下：

• 与 axi_awvalid 逻辑联动：axi_awvalid 置位发起地址请求，握手完成后 axi_awaddr 自动递增，为下一次写事务准备好新地址；
• 与 burst_size_bytes 联动：burst_size_bytes 是预设的突发长度（比如 32 位数据对应 4 字节，即 burst_size_bytes=4），地址递增步长与数据位宽匹配，保证地址按字节对齐（AXI 协议要求）；
• 与 write_index 联动：地址递增次数与 write_index 的计数次数一致，最终实现 “写索引每 + 1，地址递增一个突发长度”，精准对应 “每写一次数据，地址往后挪一个数据位宽” 的批量写入需求。

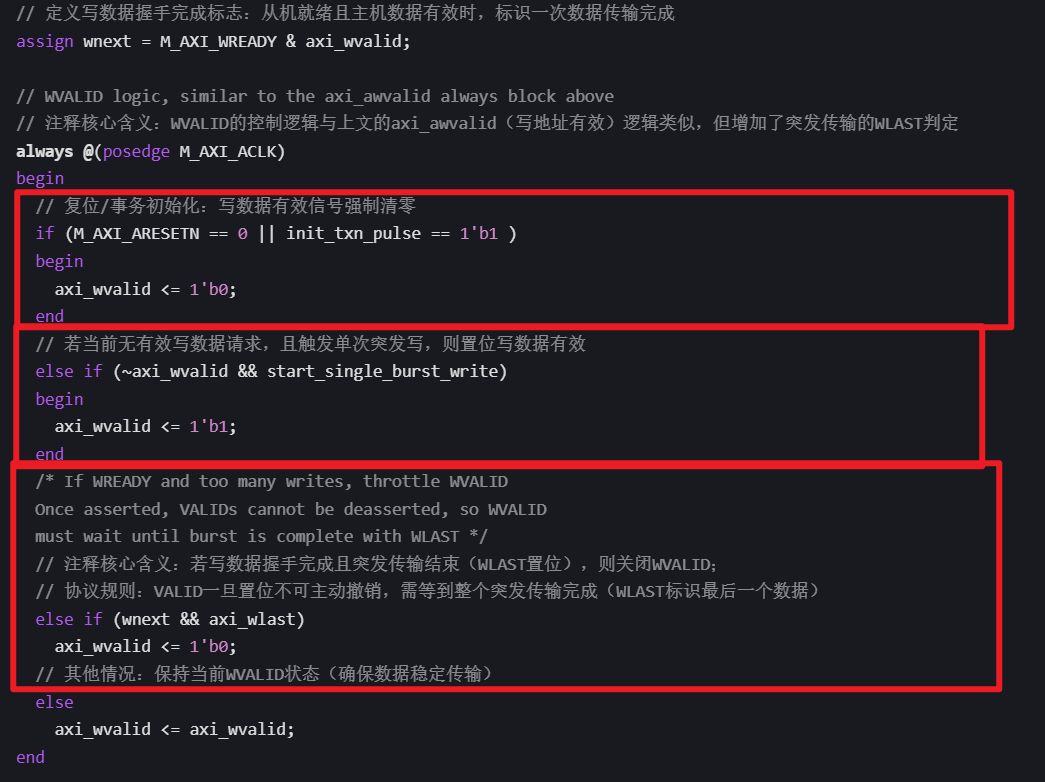

4:axi-full-master 的 axi_wvalid

设置 axi_wvalid <= 1'b1 开始写数据。wnext 信号有效代码 axi_full_master 写数据有效。 AXI 主机写数据通道（W 通道）核心控制逻辑，包含写数据有效信号（axi_wvalid）和写数据握手判定（wnext），严格遵循 AXI 协议中 “WVALID 一旦置位不可主动撤销，需等到突发传输完成（WLAST 置位 + 握手完成）才能清零” 的规则，专门管理批量突发写事务中数据的发送流程

1. 复位 / 事务初始化（最高优先级） 当 AXI 异步复位信号 M_AXI_ARESETN 为低电平，或事务启动脉冲 init_txn_pulse 有效时，直接将 axi_wvalid 清零。这是安全兜底逻辑：保证复位 / 新事务启动时，写数据通道处于 “无有效数据发送” 的初始状态，避免残留的 axi_wvalid=1 导致误发送数据，同时与写地址通道（AW 通道）的复位逻辑保持一致，确保读写通道同步初始化。
2. 发起写数据请求（次优先级） 仅当 “当前无有效写数据请求（~axi_wvalid）” 且 “触发单次突发写（start_single_burst_write 有效）” 时，才将 axi_wvalid 置为高电平。这一条件的核心作用：
   • 保证同一时间仅发起一个写数据请求，避免多个数据帧冲突；
   • 与写地址通道的 axi_awvalid 触发条件对齐（均由 start_single_burst_write 触发），确保 “地址请求” 和 “数据请求” 同步发起，符合 AXI 写事务 “地址 + 数据配套传输” 的规则；
   • 仅在外部触发写事务时才启动数据通道，实现 “按需发送数据”。
3. 撤销写数据请求（遵循突发传输协议规则） 代码注释明确了 AXI 突发写的核心要求：WVALID 一旦置位，不能主动撤销，必须等到整个突发传输完成（最后一个数据帧由 axi_wlast 标识）且该数据帧完成握手（wnext=1，即 M_AXI_WREADY && axi_wvalid）后，才能将 axi_wvalid 清零。
   • wnext 是组合逻辑定义的 “写数据握手完成” 标志，标识从机已成功接收当前数据帧；
   • axi_wlast 是 AXI 写数据通道的 “突发结束标志”，仅在单次突发传输的最后一个数据帧时置位；
   • 两者同时满足时清零 axi_wvalid，意味着 “整个突发传输的所有数据帧都已被从机接收”，此时撤销有效信号才符合协议规则，避免突发传输中途中断导致数据丢失。
4. 状态保持（兜底逻辑） 若以上条件都不满足（比如 axi_wvalid=1 但 M_AXI_WREADY=0，或还未到最后一个数据帧），则保持 axi_wvalid 的当前值不变。这意味着：
   • 当主机发起写数据请求后，若从机暂未就绪（M_AXI_WREADY=0），axi_wvalid 会持续高电平，直到从机响应，保证数据帧不会丢失；
   • 在突发传输过程中（未到最后一个数据帧，axi_wlast=0），即使单帧数据握手完成（wnext=1），axi_wvalid 也会保持高电平，继续发送下一个数据帧，直到突发传输结束。

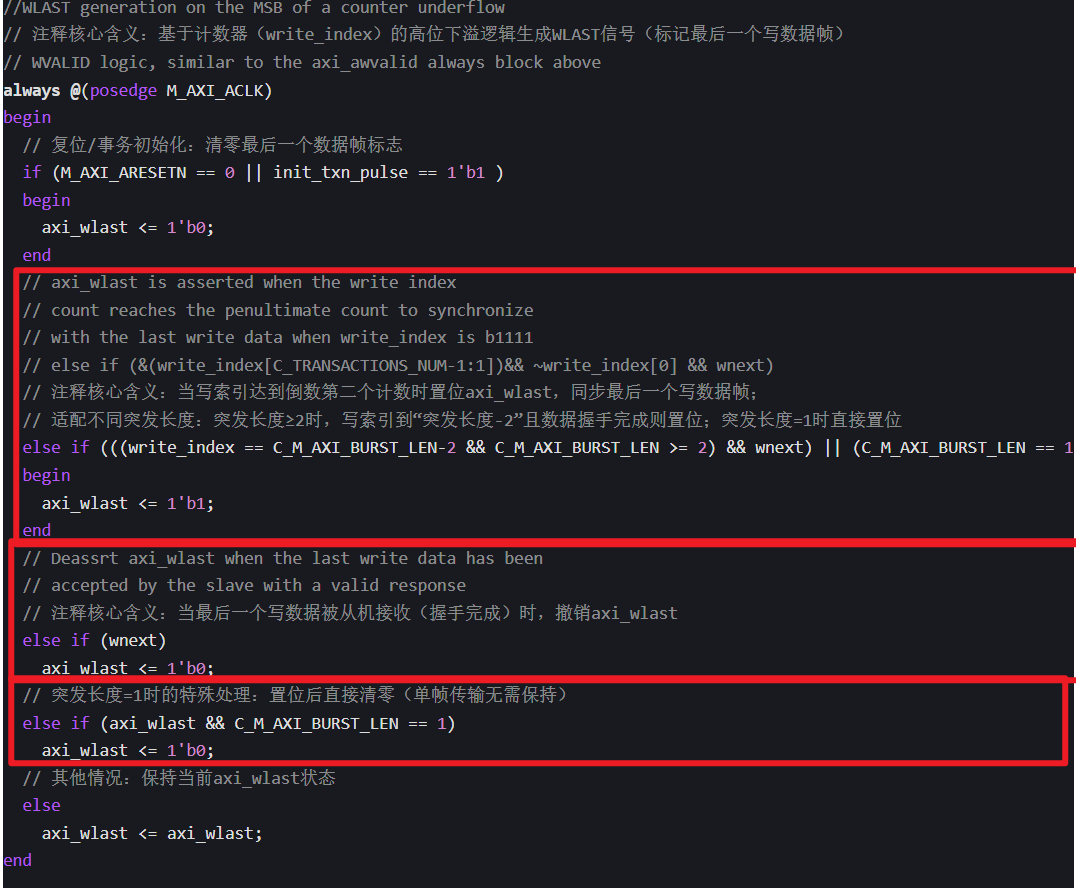

5:axi-full-master 的 axi_master_last

axi_master_last 信号，当条件满足(((write_index == C_M_AXI_BURST_LEN-2 && C_M_AXI_BURST_LEN >= 2) && wnext) || (C_M_AXI_BURST_LEN == 1 )) == 1 的时候，axi_wlast <= 1'b1。这是 VIVADO 自带的模板，但是这里有个 bug,那就是必须确保 slave 可以连续接收数据，假设发送 last 的时候 wnext == 0，这样就不能把最后一个数据正确写入到 slave 中了。 AXI 主机写数据通道最后一个数据帧标志（axi_wlast）的生成逻辑，核心作用是精准标记单次突发写传输中的 “最后一个数据帧”，适配不同突发长度（C_M_AXI_BURST_LEN）的场景，且严格与写数据握手（wnext）同步，保证 AXI 突发写事务的完整性

1. 复位 / 事务初始化（最高优先级）

   当 AXI 异步复位（M_AXI_ARESETN=0）或事务启动脉冲（init_txn_pulse=1）有效时，直接清零 axi_wlast。这是安全兜底逻辑：保证每次新事务启动时，“最后一个数据帧” 标志处于初始未触发状态，避免残留的 axi_wlast=1 导致突发传输提前终止。

2. 置位 axi_wlast（核心逻辑，适配不同突发长度）

   这是代码的核心，分两种场景精准触发 axi_wlast=1，确保 “最后一个数据帧” 标记不提前、不滞后：

   • 场景 1：突发长度≥2（批量帧传输）

     触发条件：write_index == C_M_AXI_BURST_LEN-2 + C_M_AXI_BURST_LEN >= 2 + wnext=1。

     逻辑本质：写索引（write_index）计数到 “突发长度 - 2”（倒数第二个数据帧）且该帧完成握手（wnext=1，从机已接收）时，置位 axi_wlast—— 提前一拍标记，确保下一个数据帧发送时，axi_wlast=1 同步生效，精准标记 “最后一个数据帧”。

     举例：若突发长度 = 4（需发送 4 帧数据），write_index=2（4-2=2）且第 2 帧握手完成时，置位 axi_wlast，第 3 帧（索引 3）发送时携带 axi_wlast=1，标识这是最后一帧。

   • 场景 2：突发长度 = 1（单帧传输）

     触发条件：C_M_AXI_BURST_LEN == 1。

     逻辑本质：单帧传输时无需计数，直接置位 axi_wlast=1，标识这唯一的一帧就是最后一帧，符合 AXI 协议 “单帧突发也需置位 WLAST” 的要求。

3. 清零 axi_wlast（通用场景）

   当写数据握手完成（wnext=1）时，直接清零 axi_wlast。这一逻辑的核心作用：

   无论 axi_wlast 是否置位，只要当前数据帧被从机接收，就撤销 “最后一个帧” 标志 —— 保证 axi_wlast 仅在 “最后一个帧传输期间” 有效，传输完成后立即清零，避免持续高电平导致后续传输误判。

4. 单帧突发的特殊清零（兜底）

   触发条件：axi_wlast=1 + C_M_AXI_BURST_LEN == 1。

   逻辑补充：针对单帧突发场景，若因时序问题导致 wnext 未及时触发清零，直接通过该条件清零 axi_wlast，避免单帧传输后 axi_wlast 残留高电平。

5. 状态保持（兜底逻辑）

   若以上条件都不满足（比如 axi_wlast=1 但 wnext=0，即最后一帧已标记但从机暂未接收），则保持 axi_wlast 不变，确保 “最后一个帧” 标志稳定到握手完成，符合 AXI 协议 “WLAST 需与对应数据帧的 WVALID 同步稳定” 的要求。

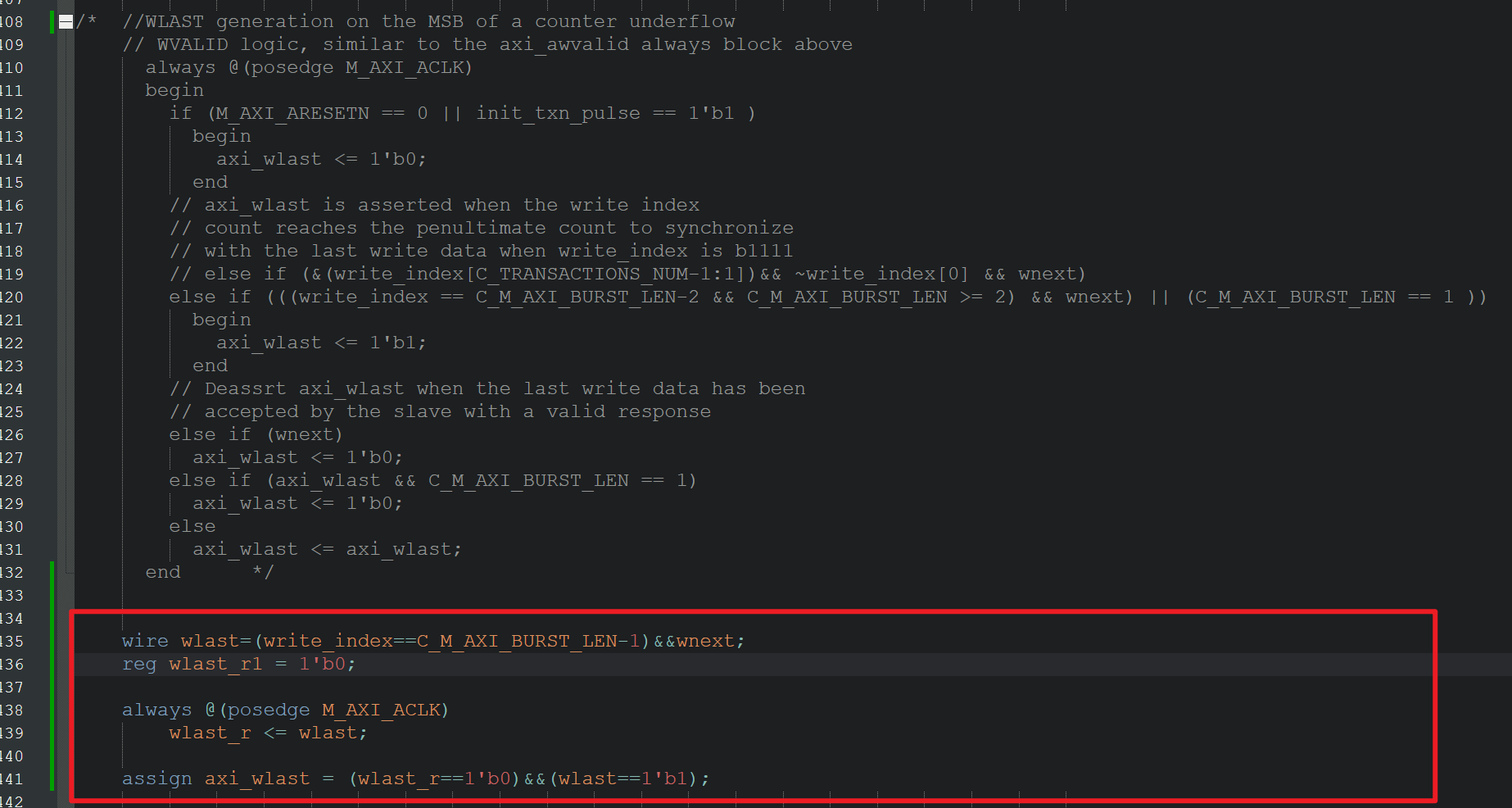

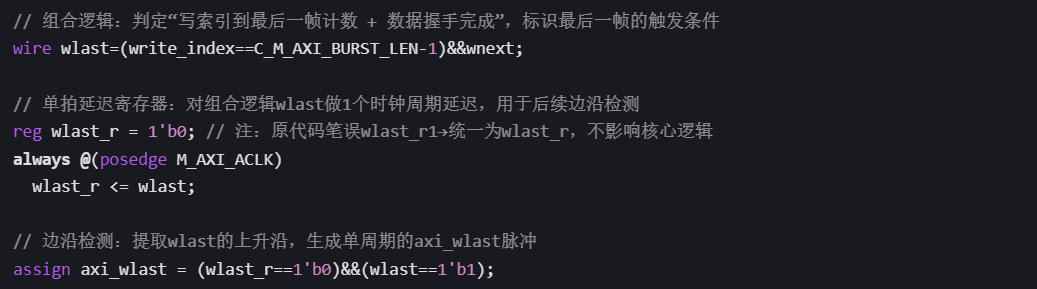

对原有 axi_wlast 生成逻辑的简化 + 时序优化版本，核心意义是通过 “组合逻辑判定 + 单拍延迟 + 边沿检测” 的方式，让 axi_wlast 生成逻辑更简洁、时序更稳定，且严格保证 axi_wlast 仅在 “最后一个数据帧握手完成” 的时刻产生单周期脉冲

1. 逻辑极简：简化判定规则，降低出错概率

   • 原有逻辑：需区分 C_M_AXI_BURST_LEN≥2/C_M_AXI_BURST_LEN=1，还要计算 “倒数第二个索引（C_M_AXI_BURST_LEN-2）”，规则复杂且易因突发长度配置错误导致 WLAST 标记错位；
   • 改写后逻辑：核心判定仅 1 条 ——write_index==C_M_AXI_BURST_LEN-1（写索引到最后一帧计数）+ wnext（数据握手完成），直接标识 “最后一个数据帧已被从机接收”，无需区分单帧 / 多帧，规则直观且不易出错。

2. 时序稳定：消除组合逻辑毛刺，提升可靠性

   • 原有逻辑：axi_wlast 由时序逻辑直接赋值，若 write_index 或 wnext 存在组合逻辑毛刺，会直接导致 axi_wlast 异常；

   • 改写后逻辑：

     ① 先通过组合逻辑 wlast 判定核心条件，再经寄存器 wlast_r 打拍延迟（同步到 AXI 时钟域），滤除组合逻辑的毛刺；

     ② 最终通过 “上升沿检测（wlast_r=0 且 wlast=1）” 生成 axi_wlast，保证 axi_wlast 是纯净的单周期脉冲，不会因信号抖动出现多周期高电平，时序稳定性大幅提升。

3. 协议合规：精准生成单周期 WLAST，符合 AXI 时序要求 AXI 协议要求 axi_wlast 需与 “最后一个数据帧的 axi_wvalid” 同步，且仅需在该帧传输期间有效（单周期即可）：

   • 原有逻辑：axi_wlast 可能因条件分支多，出现 “多周期高电平”（比如从机未及时响应时，WLAST 持续高），虽不违反协议，但易导致后续 axi_wvalid 撤销逻辑误判；
   • 改写后逻辑：axi_wlast 是严格的单周期脉冲，仅在 “最后一帧握手完成” 的时钟周期有效，既满足协议 “标记最后一帧” 的要求，又避免持续高电平带来的误判风险。

4. 可维护性：代码量减少 80%，易调试 / 易扩展

   • 原有逻辑：7 + 行时序逻辑 + 多层条件分支，调试时需逐一验证 “单帧 / 多帧 / 复位 / 握手” 等场景；
   • 改写后逻辑：仅 3 段核心代码（组合判定 + 单拍延迟 + 边沿检测），逻辑链路清晰，后续修改突发长度、调整判定条件时，仅需修改 C_M_AXI_BURST_LEN 一个参数，维护成本大幅降低。

另外需要修改 reg axi_wlast；为 wire axi_wlast；这样就可以确保发送 wlast 的时候数据肯定是有效的。

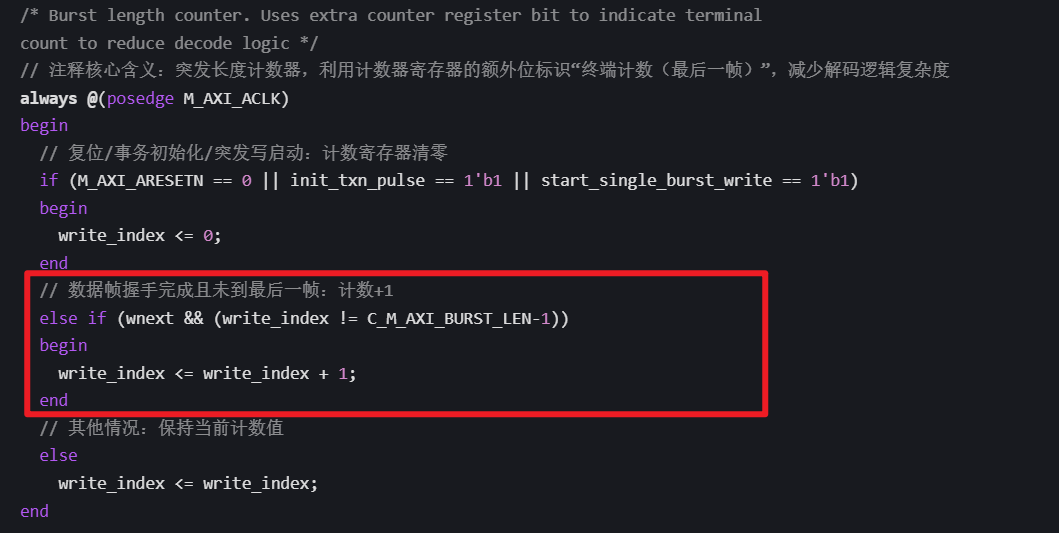

6:写次数记录 write_index 计数器

AXI 主机突发写事务的帧计数寄存器（write_index）控制逻辑，核心作用是对单次突发写传输中的数据帧进行计数，通过 “初始化清零 + 逐帧递增 + 终端计数停止” 的逻辑，精准控制突发长度（C_M_AXI_BURST_LEN），且注释中提到的 “额外寄存器位简化解码逻辑” 是工业级设计的优化思路，

1. 功能定位

write_index 是 AXI 突发写事务的数据帧计数器，核心作用是：对单次突发传输中的数据帧逐帧计数，严格匹配配置的突发长度 C_M_AXI_BURST_LEN，为 axi_wlast（最后一帧标记）、axi_wvalid（数据有效撤销）提供精准的计数基准。

2. 逻辑层级（优先级从高到低）

条件类型	触发场景	操作	设计目的
清零	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1） 3. 单次突发写启动（start_single_burst_write=1）	计数置 0	保证每次新突发写事务启动时，计数从 0 开始，避免旧值干扰
递增	1. 数据帧握手完成（wnext=1，即 M_AXI_WREADY && axi_wvalid） 2. 未到最后一帧（write_index != C_M_AXI_BURST_LEN-1）	计数 + 1	仅在 “实际传输完一帧数据” 且 “未到突发长度上限” 时递增，计数与实际传输帧同步
保持	无清零 / 递增触发（如最后一帧握手完成、从机未就绪）	计数不变	避免 “未传输数据却计数” 或 “计数溢出”，保证计数精准

3. 工业级优化思路（对应注释）

注释中 “Uses extra counter register bit to indicate terminal count” 是关键优化点：

• 常规设计：用 write_index == C_M_AXI_BURST_LEN-1 判断最后一帧，需做 “相等比较” 的组合逻辑解码；
• 优化设计：将 write_index 位宽设计为 “突发长度所需位宽 + 1”（如突发长度 4 用 3 位寄存器），“终端计数（C_M_AXI_BURST_LEN-1）” 可通过寄存器最高位直接标识，减少解码逻辑的延迟，提升时序收敛性（代码中简化为相等比较，核心逻辑一致）。

执行流程示例（C_M_AXI_BURST_LEN=4）

阶段	触发条件	write_index 值	说明
突发写启动	start_single_burst_write=1	0	计数初始化
第 1 帧传输完成	wnext=1	1	未到最后一帧，计数 + 1
第 2 帧传输完成	wnext=1	2	未到最后一帧，计数 + 1
第 3 帧传输完成	wnext=1	3	未到最后一帧，计数 + 1
第 4 帧传输完成	wnext=1	3	已到最后一帧（3=4-1），计数停止
下一次突发启动	start_single_burst_write=1	0	计数重新初始化

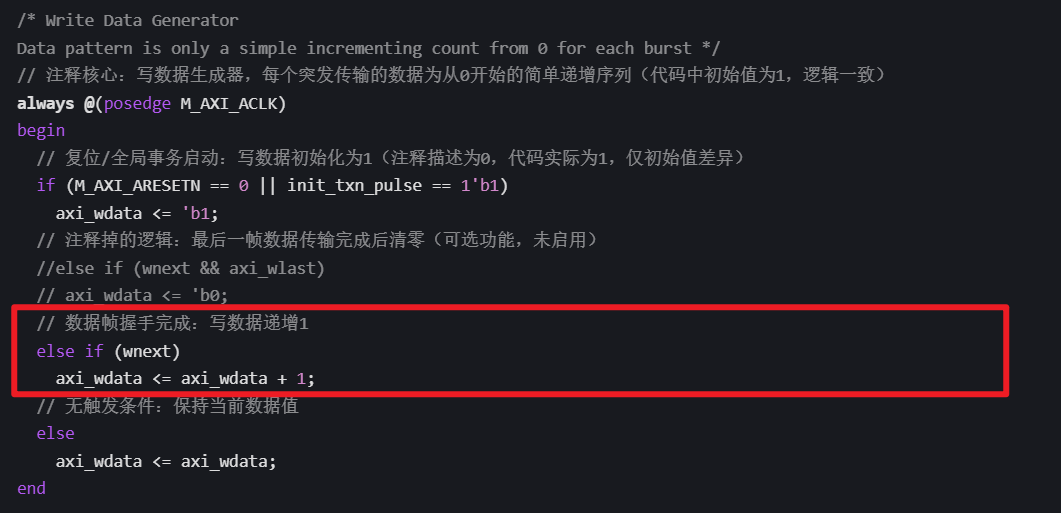

7:axi-full-master 的 axi_wdata

axi_full_master 写数据计数写数据

1. 功能定位

axi_wdata 是 AXI 写数据通道的核心信号，这段代码实现简单递增型写数据生成逻辑：每次突发传输启动后，数据从初始值（1）开始，每成功传输一帧数据（握手完成）就自动 + 1，生成连续递增的数据流，用于 AXI 写事务的基础数据填充（如功能测试、数据校验）。

2. 逻辑层级（优先级从高到低）

条件类型	触发场景	操作	设计目的
初始化	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1）	axi_wdata 置 1	保证每次新事务启动时，数据从固定初始值开始，避免旧数据干扰
数据递增	数据帧握手完成（wnext=1，即 M_AXI_WREADY && axi_wvalid）	axi_wdata + 1	每成功传输一帧数据，数据值递增，生成连续递增的测试数据流
保持	无初始化 / 递增触发（如从机未就绪、数据未传输）	数据值不变	保证数据在传输期间稳定，符合 AXI “WDATA 需与 WVALID 同步稳定” 的协议要求

3. 注释掉的逻辑说明

verilog

//else if (wnext && axi_wlast)
// axi_wdata <= 'b0;

这是可选的 “最后一帧数据清零” 逻辑，功能为：当最后一帧数据传输完成（wnext && axi_wlast）时，将 axi_wdata 置 0。未启用的原因通常是：

• 测试场景下需连续递增数据流，无需最后一帧清零；
• 若启用，需注意时序对齐（确保 axi_wlast 与最后一帧数据同步）。

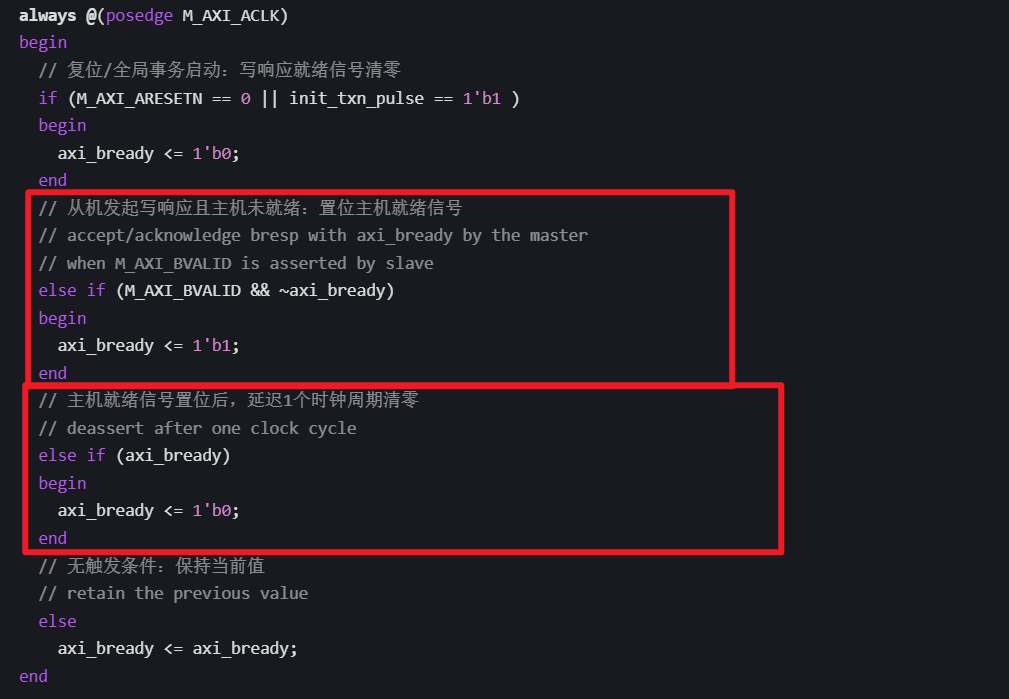

8:axi-full-master 的 axi_bready

设置 axi_bready 信号

功能定位

axi_bready 是 AXI 写响应通道（B 通道）的主机就绪信号，这段代码实现AXI 写响应握手的极简控制逻辑：主机仅在从机发起写响应（M_AXI_BVALID=1）时置位就绪信号，且仅保持 1 个时钟周期，完成响应接收后立即清零，严格遵循 AXI 写响应通道的握手规则。

逻辑层级（优先级从高到低）

条件类型	触发场景	操作	设计目的
初始化	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1）	置 0	保证新事务启动 / 复位时，主机处于 “未就绪” 状态，避免误接收响应
响应接收准备	1. 从机写响应有效（M_AXI_BVALID=1） 2. 主机当前未就绪（~axi_bready）	置 1	仅在从机发起响应且主机未就绪时，置位就绪信号，准备接收写响应（BRESP）
响应接收完成	主机就绪信号已置位（axi_bready=1）	置 0	就绪信号仅保持 1 个时钟周期，完成响应握手后立即清零，避免持续就绪导致误响应
保持	无上述触发条件（如从机未发起响应）	保持当前值	保证信号稳定，符合 AXI “BREADY 可异步变化，但需避免毛刺” 的要求

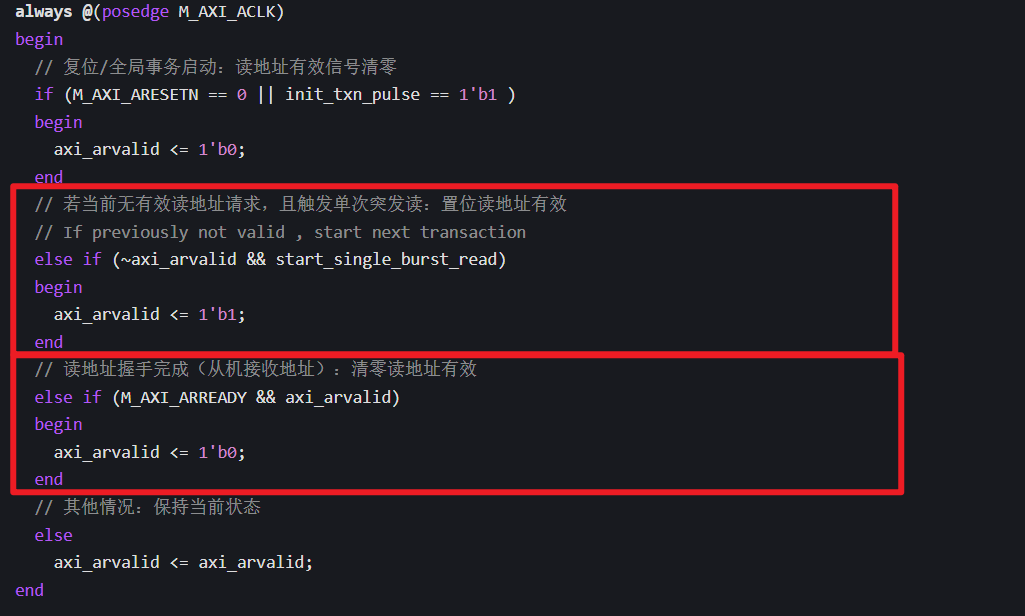

9:axi-full-master 的 axi_arvalid

Axi_full_master 读通道的分析非常类似，代码是对称的。当（~axi_arvalid && start_single_burst_read）== 1 条件满足，开始一次写传输，设置 axi_arvalid 有效

axi_arvalid 是 AXI 读地址通道（AR 通道）的主机有效信号，这段代码实现AXI 突发读事务的读地址请求控制逻辑，核心作用是：按 “初始化清零→按需发起请求→握手完成撤销” 的流程，精准管理读地址通道的握手，与写地址通道（axi_awvalid）逻辑完全对称，严格遵循 AXI 协议规则。

条件类型	触发场景	操作	设计目的
初始化	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1）	置 0	保证复位 / 新事务启动时，读地址通道处于 “无有效请求” 初始状态，避免误发起读请求
发起读地址请求	1. 当前无有效读地址请求（~axi_arvalid） 2. 触发单次突发读（start_single_burst_read=1）	置 1	仅在 “无当前请求 + 外部触发” 时发起读地址请求，避免多个请求冲突
撤销读地址请求	读地址握手完成（M_AXI_ARREADY && axi_arvalid）	置 0	遵循 AXI 协议 “VALID 一旦置位不可主动撤销，需等待 READY 响应后清零” 的规则
保持	无上述触发条件（如 axi_arvalid=1 但 M_AXI_ARREADY=0）	保持当前值	保证读地址请求稳定到握手完成，避免请求丢失

10:axi-full-master 的 axi_araddr

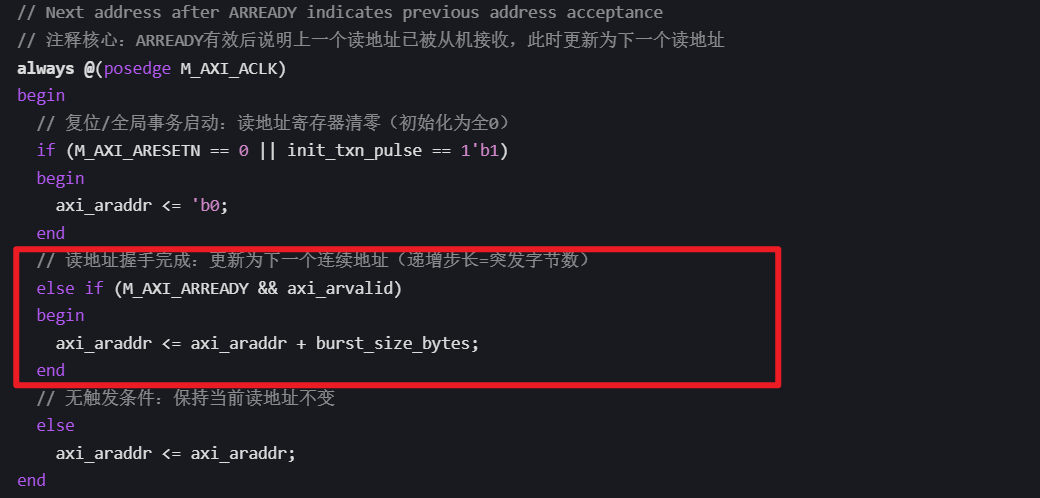

读地址计算

axi_araddr 是 AXI 读地址通道（AR 通道）的地址寄存器，这段代码实现突发读事务的连续地址递增逻辑，核心作用是：在每次读地址握手完成后，自动将读地址递增一个突发字节数（burst_size_bytes），实现从连续地址空间（如 DDR、SRAM）批量读取数据，与写地址递增逻辑（axi_awaddr）完全对称。

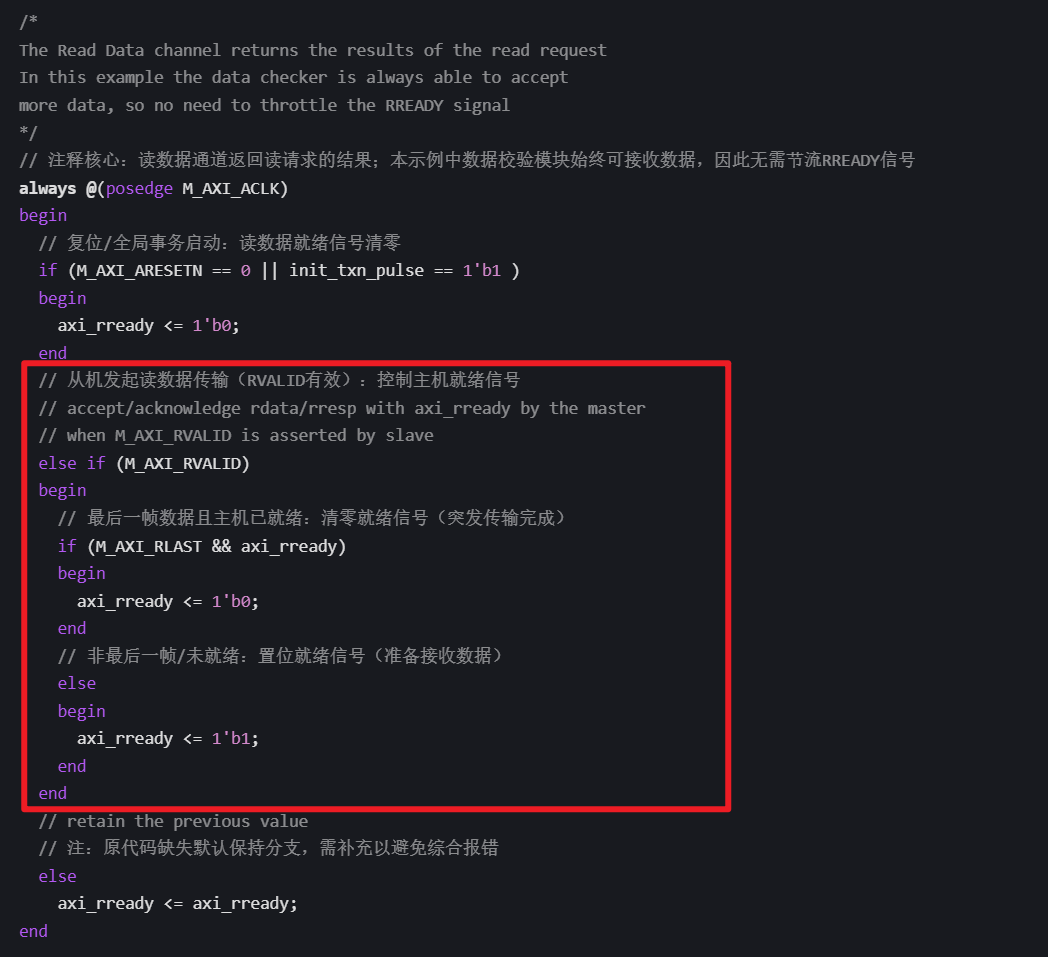

11:axi-full-master 的 axi_rready

读数据准备好

条件类型	触发场景	操作	设计目的
初始化	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1）	置 0	保证复位 / 新事务启动时，主机处于 “未就绪” 初始状态，避免误接收数据
读数据传输阶段	从机读数据有效（M_AXI_RVALID=1）	-	分两种子场景控制就绪信号
├─ 突发传输完成	M_AXI_RLAST=1（最后一帧）且 axi_rready=1（主机已就绪）	置 0	突发传输的最后一帧数据完成接收后，清零就绪信号，结束本次读数据传输
└─ 正常接收阶段	非最后一帧 / 主机未就绪	置 1	主机置位就绪信号，准备接收从机发送的读数据（包括首帧 / 中间帧）
保持	从机无读数据发送（M_AXI_RVALID=0）	保持当前值	保证信号稳定，避免无意义的状态切换

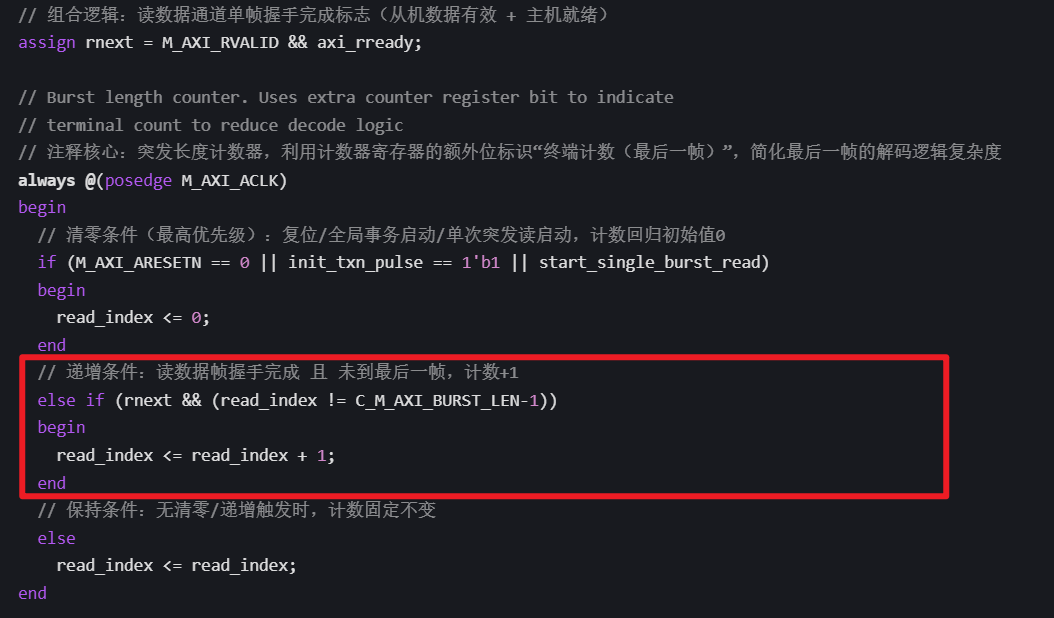

12:读次数记录 read_index 计数器

读数据索引计数

元素	类型	功能说明
rnext	组合逻辑	读数据通道单帧握手完成判定： M_AXI_RVALID（从机发送读数据有效） + axi_rready（主机准备接收） = 单帧数据接收完成
read_index	时序寄存器	突发读帧计数器，范围 0 ~ C_M_AXI_BURST_LEN-1，记录当前接收至第几个读数据帧，为 axi_rlast（最后一帧标记）提供计数基准

条件类型	触发场景	操作	设计目的
计数清零	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1） 3. 单次突发读启动（start_single_burst_read=1）	计数置 0	保证每次新突发读事务独立计数，从 0 开始，避免旧计数干扰
计数递增	1. 单帧读数据握手完成（rnext=1） 2. 未到最后一帧（read_index ≠ C_M_AXI_BURST_LEN-1）	计数 + 1	仅在 “实际接收数据帧” 且 “未到突发长度上限” 时递增，计数与实际接收帧严格同步
计数保持	无清零 / 递增触发（如最后一帧接收完成、从机未发数据、主机未就绪）	计数不变	避免 “未接收数据却计数” 或 “计数溢出”，保证计数精准

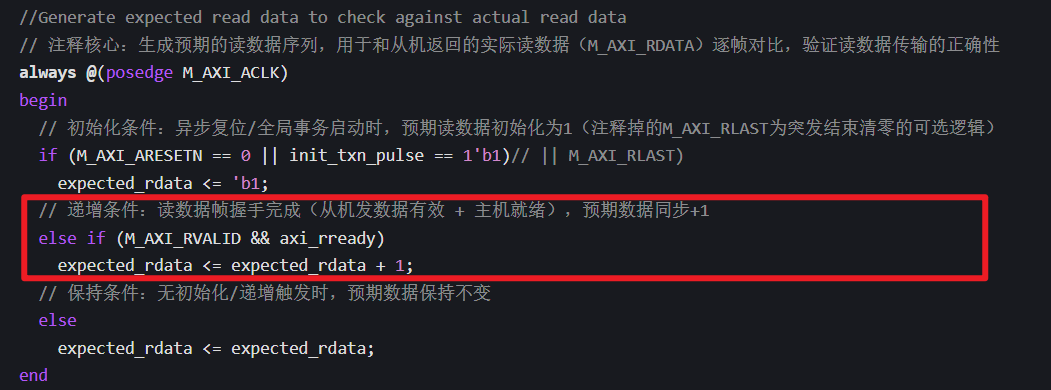

13:产生对比数据 expected_rdata

数据 expected_rdata 用于和读出的 M_AXI_RDATA 进行对比以此验证数据的正确性

• 生成与 “写侧发送数据（axi_wdata）” 完全同步的递增序列；
• 作为 “基准值” 与从机返回的实际读数据（M_AXI_RDATA）对比，快速检测读事务中的数据错误（如丢数、错数、乱序）。

条件类型	触发场景	操作	设计目的
初始化	1. M_AXI_ARESETN=0（异步复位） 2. init_txn_pulse=1（全局事务启动）	置为 1	保证每次新事务启动时，预期数据从固定值开始，与写侧 axi_wdata 初始值对齐
递增	M_AXI_RVALID && axi_rready（读数据帧握手完成，等价于 rnext）	自增 1	每成功接收一帧读数据，预期数据同步递增，与写侧 axi_wdata 递增逻辑一致
保持	无初始化 / 递增触发（如从机未发数据、主机未就绪）	保持当前值	避免 “未接收数据却递增”，保证校验基准的准确性

• 初始值'b1：与写侧 axi_wdata 的初始值完全一致，确保 “写发送第 N 帧数据 = 读预期第 N 帧数据”；若需从 0 开始校验，可将 'b1 改为 'b0。
• 注释掉的|| M_AXI_RLAST：可选优化逻辑，作用是 “读突发最后一帧完成后清零预期数据”，适配多轮突发读的独立校验；未启用是因为 init_txn_pulse 已覆盖全局事务初始化需求。
• 递增时机：严格同步于 “读数据实际接收完成”，而非 “仅从机发数据”，避免因主机未就绪导致的预期数据超前递增。

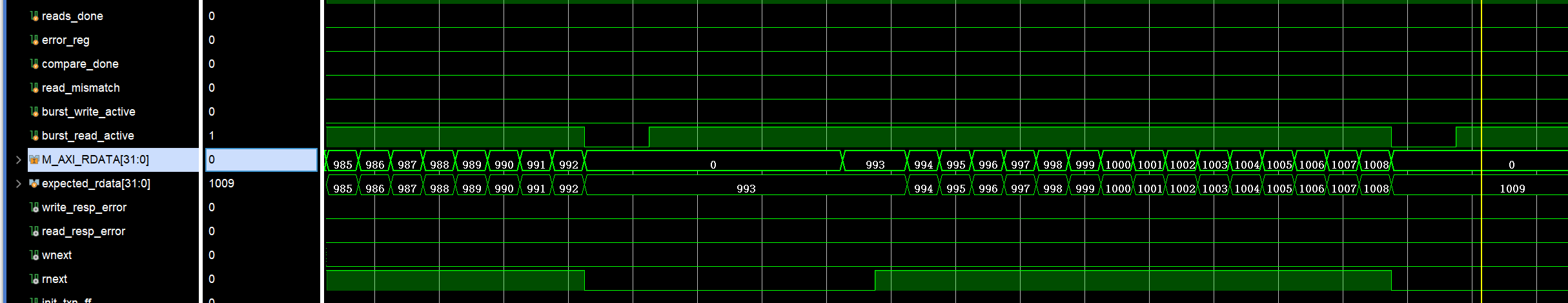

14:比对数据正确性

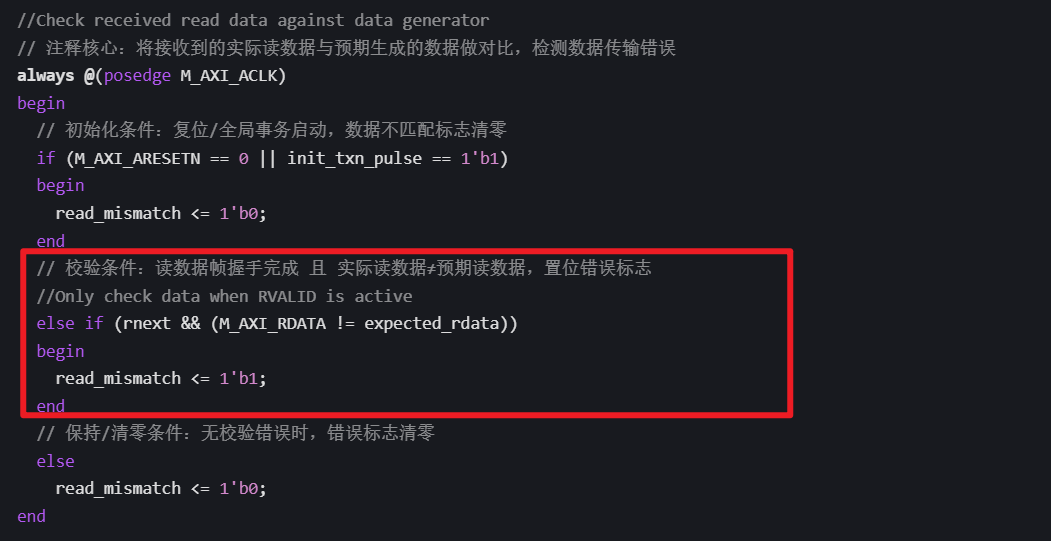

读写数据比较

这段代码是 AXI 读事务数据完整性校验的核心逻辑，通过对比 “从机返回的实际读数据（M_AXI_RDATA）” 和 “本地生成的预期读数据（expected_rdata）”，生成 read_mismatch 错误标志：

• 标志置 1：数据传输出错（丢数、错数、乱序等）；
• 标志置 0：数据传输正确或无数据校验动作。

元素	功能说明
read_mismatch	读数据不匹配错误标志（1 = 出错，0 = 正常），是校验结果的核心输出
rnext	读数据帧握手完成标志（M_AXI_RVALID && axi_rready），仅在此时校验数据
M_AXI_RDATA	从机返回的实际读数据（待校验值）
expected_rdata	本地生成的预期读数据（基准值）

条件类型	触发场景	操作	设计目的
初始化	1. 异步复位（M_AXI_ARESETN=0） 2. 全局事务启动（init_txn_pulse=1）	置 0	保证新事务 / 复位时，错误标志处于 “无错误” 初始状态，避免误报
错误检测	1. 读数据帧握手完成（rnext=1） 2. 实际数据≠预期数据	置 1	仅在 “有效数据传输完成” 时校验，避免无意义的空校验（如仅 RVALID 有效但主机未就绪）
错误清零	无初始化 / 错误触发条件	置 0	无校验错误或无数据传输时，错误标志清零，保证标志仅在 “出错周期” 有效

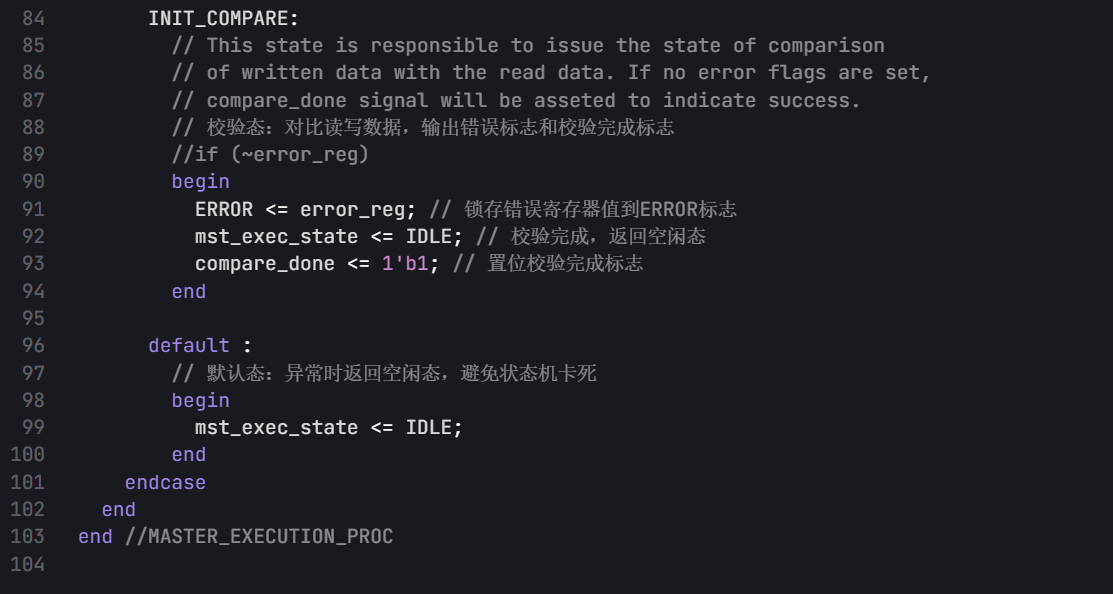

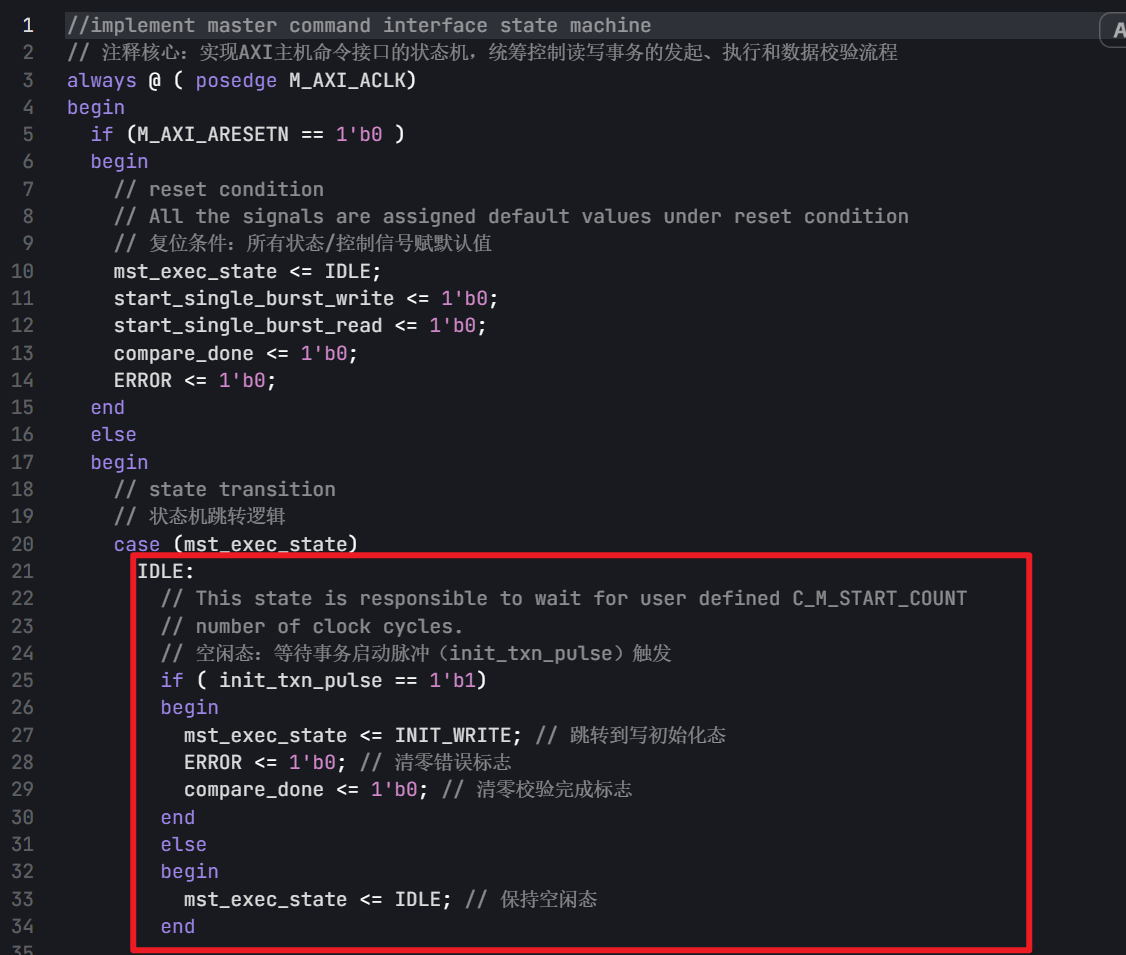

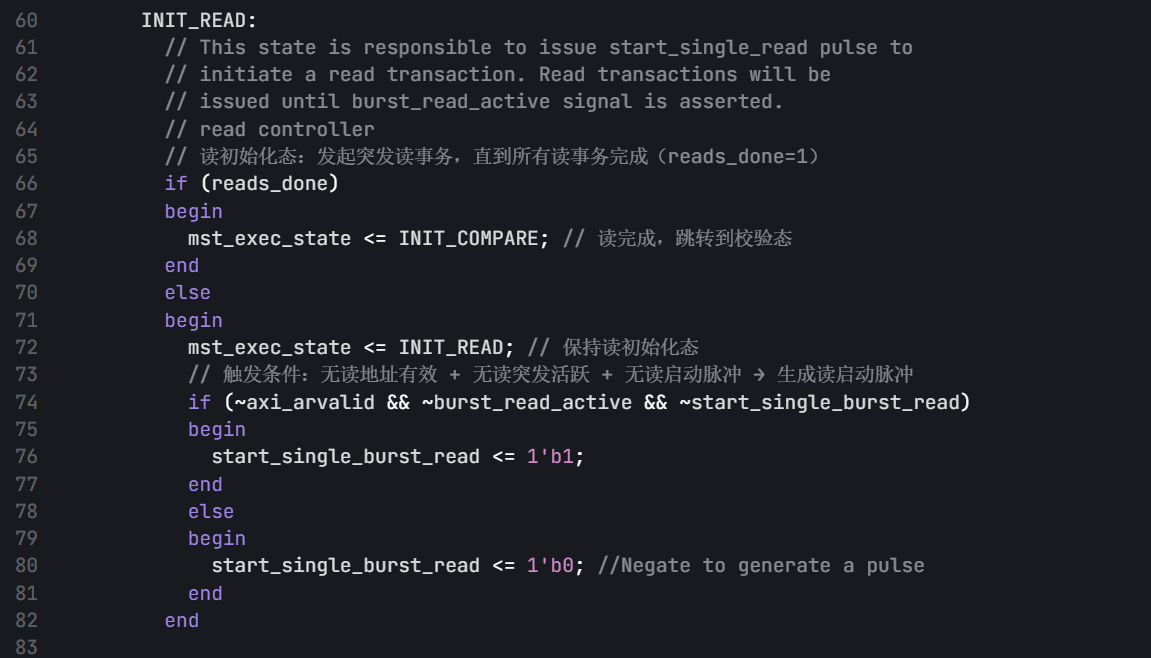

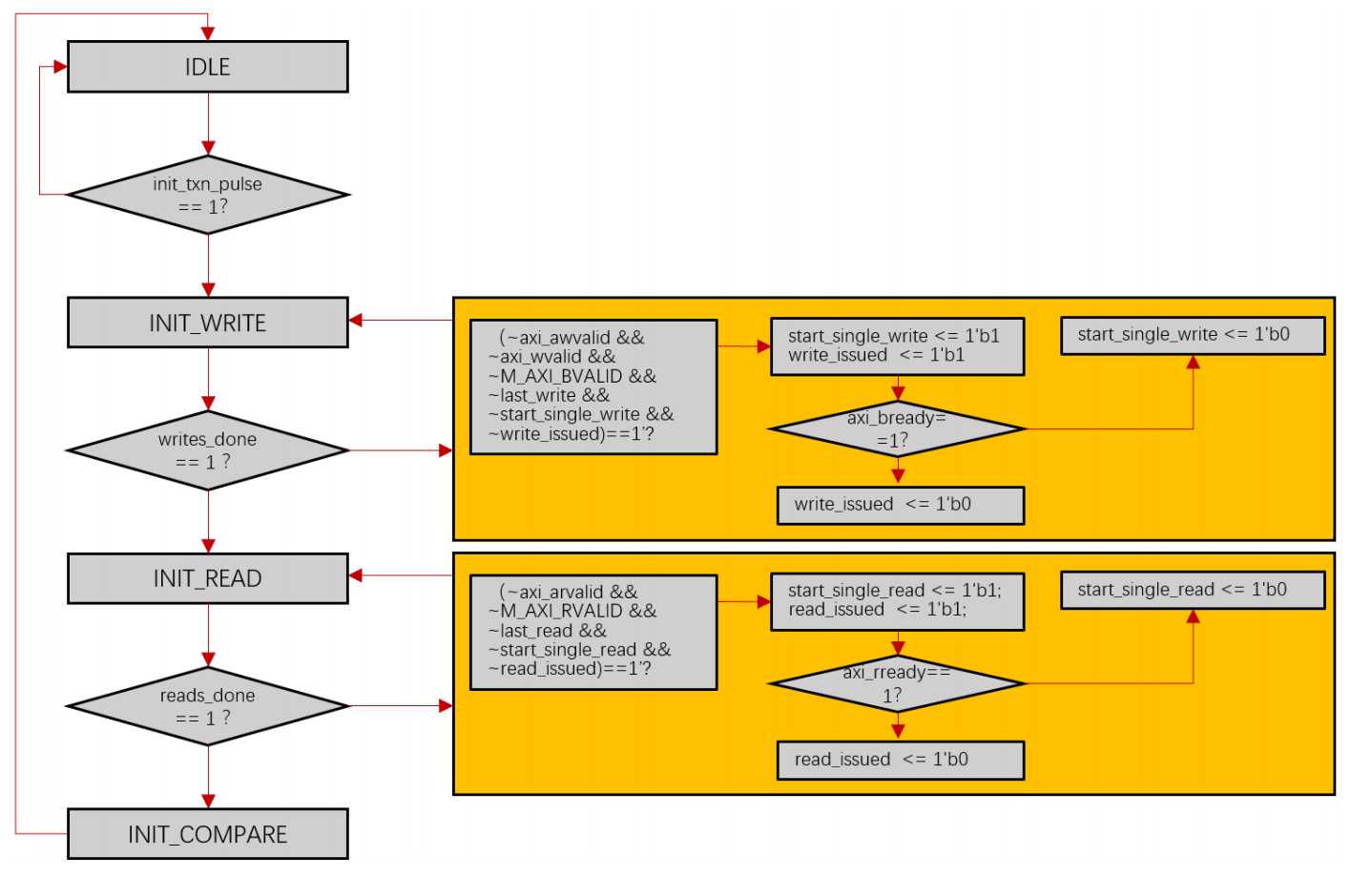

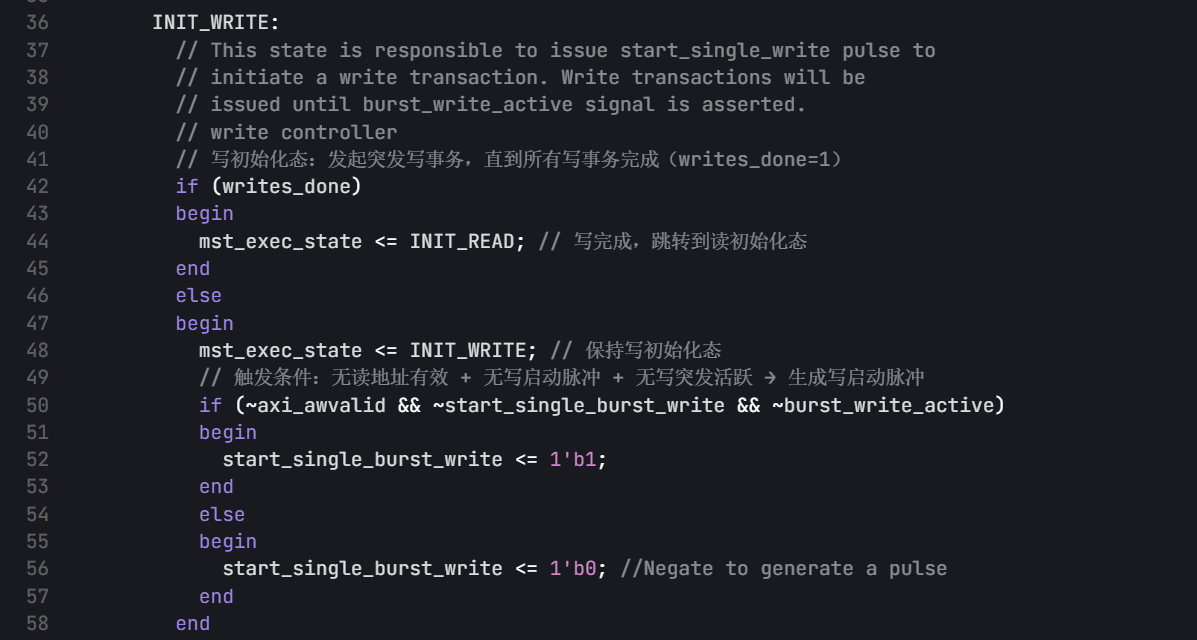

15:读写状态机

读写状态机源码

“写→读→校验”

状态名	核心功能	关键输出 / 动作
IDLE	空闲等待，接收事务启动触发（init_txn_pulse）	清零ERROR/compare_done，触发后跳转到INIT_WRITE
INIT_WRITE	发起突发写事务，控制start_single_burst_write生成单周期脉冲	脉冲触发写地址 / 数据逻辑；writes_done=1时跳转到INIT_READ
INIT_READ	发起突发读事务，控制start_single_burst_read生成单周期脉冲	脉冲触发读地址 / 数据逻辑；reads_done=1时跳转到INIT_COMPARE
INIT_COMPARE	数据校验结果锁存，输出最终状态	锁存error_reg到ERROR，置位compare_done，完成后返回IDLE

信号名	功能说明
start_single_burst_write	单周期脉冲，触发单次突发写事务（控制写地址 / 数据逻辑启动）
start_single_burst_read	单周期脉冲，触发单次突发读事务（控制读地址 / 数据逻辑启动）
writes_done/reads_done	写 / 读事务完成标志（外部逻辑生成，标识所有突发传输完成）
burst_write_active/burst_read_active	写 / 读突发活跃标志（标识当前有突发传输在执行）
error_reg	数据校验错误寄存器（汇总read_mismatch等错误）
compare_done	校验完成标志（1 = 读写校验流程结束）
ERROR	最终错误标志（1 = 传输 / 校验出错，0 = 正常）

16:正在写 burst_write_active

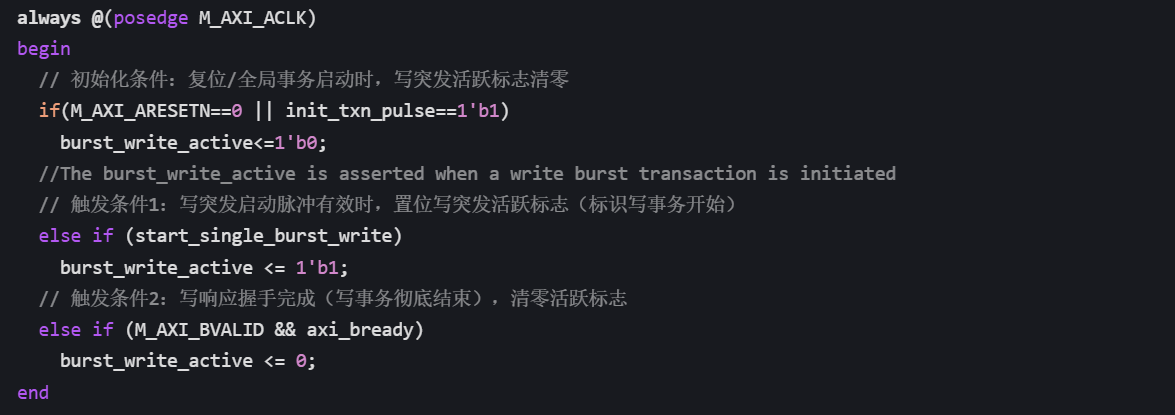

burst_write_active 代表正在写操作

burst_write_active 是 AXI 写突发事务的 “活跃状态标志”，核心作用是：

• 标识当前是否有写突发事务在执行（1 = 活跃，0 = 空闲）；
• 作为上层状态机（INIT_WRITE 态）的判断依据，避免重复触发同一写突发事务。

条件类型	触发场景	操作	设计目的
初始化	1. M_AXI_ARESETN=0（异步复位） 2. init_txn_pulse=1（全局事务启动）	置 0	保证新事务 / 复位时，写突发处于 “空闲” 初始状态，避免误判
事务启动	start_single_burst_write=1（写突发启动脉冲）	置 1	写突发事务被触发后，立即标识 “事务活跃”，阻止状态机重复触发
事务结束	M_AXI_BVALID && axi_bready（写响应握手完成）	置 0	AXI 写事务的最终收尾（地址 + 数据 + 响应全完成），标识 “事务结束”
AXI 写事务闭环关联

AXI 写事务的完整流程为：地址通道(AW) → 数据通道(W) → 响应通道(B)，该逻辑精准匹配这一流程：

• start_single_burst_write 触发 → 地址 / 数据通道开始传输 → burst_write_active=1（事务中）；
• 从机完成地址 + 数据接收后，通过 M_AXI_BVALID 发起写响应 → 主机 axi_bready 应答 → 握手完成 → burst_write_active=0（事务结束）。

17:写完成 writes_done

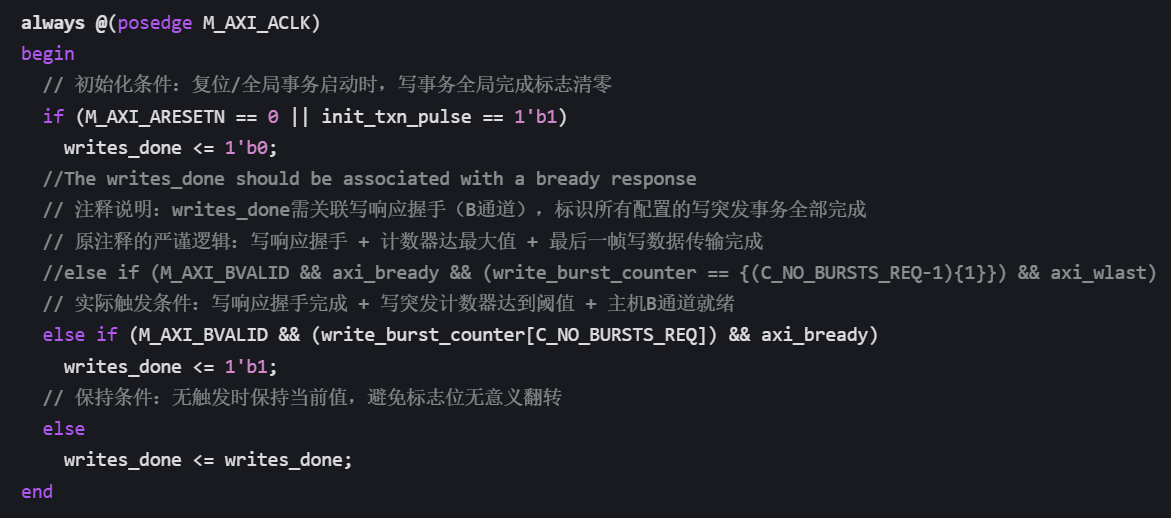

写数据完成 writes_done 信号

writes_done 是 AXI 多突发写事务的 “全局完成判定标志”，核心作用：

• 判定 C_NO_BURSTS_REQ 个预设的写突发事务是否全部执行完毕；
• 作为上层状态机（INIT_WRITE 态）的跳转触发信号，当 writes_done=1 时，状态机从 “写阶段” 切换到 “读阶段”，保证 “写完再读” 的流程闭环。

元素	含义与作用
writes_done	1bit 标志位（1 = 所有写突发完成，0 = 未完成），是多突发写事务的 “最终收尾信号”
C_NO_BURSTS_REQ	配置参数：需要执行的写突发总数（如配置为 3，表示要执行 3 次独立的突发写）
write_burst_counter	计数器：记录已完成的写突发数量，write_burst_counter[C_NO_BURSTS_REQ] 是位索引式阈值判定（等价于 计数器 ≥ 2^C_NO_BURSTS_REQ）
M_AXI_BVALID && axi_bready	AXI B 通道（写响应）握手完成：单次写突发的最终收尾（AXI 写事务 = AW 通道 + W 通道 + B 通道，B 通道完成才代表单次突发真的结束）

优先级	条件	操作	核心目的
最高	复位 / 全局事务启动	置 0	保证新事务启动时，标志位回到 “未完成” 初始状态，避免误判
次高	写响应握手 + 计数器达阈值	置 1	仅当 “所有写突发执行完 + 最后一次写响应完成” 时，才判定全局完成
最低	无触发条件	保持原值	避免标志位在 “未完成阶段” 频繁翻转，保证状态稳定

18:正在读 burst_read_active

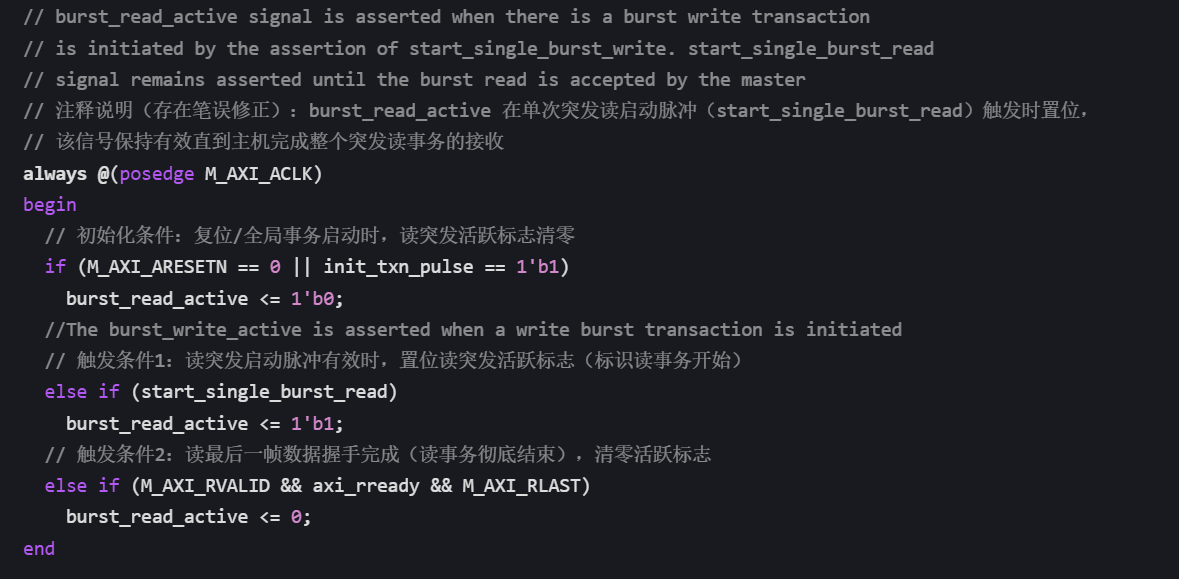

读 burst_read_active 代表正在读数据

burst_read_active 是 AXI 读突发事务的 “活跃状态标志”，核心作用：

• 标识当前是否有读突发事务在执行（1 = 活跃，0 = 空闲）；
• 作为上层状态机（INIT_READ 态）的判断依据，避免重复触发同一读突发事务；
• 注释存在笔误（将 read 写成 write），实际逻辑完全服务于读事务。

条件类型	触发场景	操作	设计目的
初始化	1. M_AXI_ARESETN=0（异步复位） 2. init_txn_pulse=1（全局事务启动）	置 0	保证新事务 / 复位时，读突发处于 “空闲” 初始状态，避免误判
事务启动	start_single_burst_read=1（读突发启动脉冲）	置 1	读突发事务被触发后，立即标识 “事务活跃”，阻止状态机重复触发
事务结束	M_AXI_RVALID && axi_rready && M_AXI_RLAST（最后一帧读数据握手完成）	置 0	AXI 读事务的最终收尾（最后一帧数据接收完成），标识 “事务结束”
AXI 读事务闭环关联

AXI 读事务的完整流程为：地址通道(AR) → 数据通道(R)，该逻辑精准匹配这一流程：

• start_single_burst_read 触发 → 地址通道开始传输 → burst_read_active=1（事务中）；
• 从机发送最后一帧读数据（M_AXI_RLAST=1）→ 主机接收完成（M_AXI_RVALID && axi_rready）→ burst_read_active=0（事务结束）。

19:读完成 reads_done

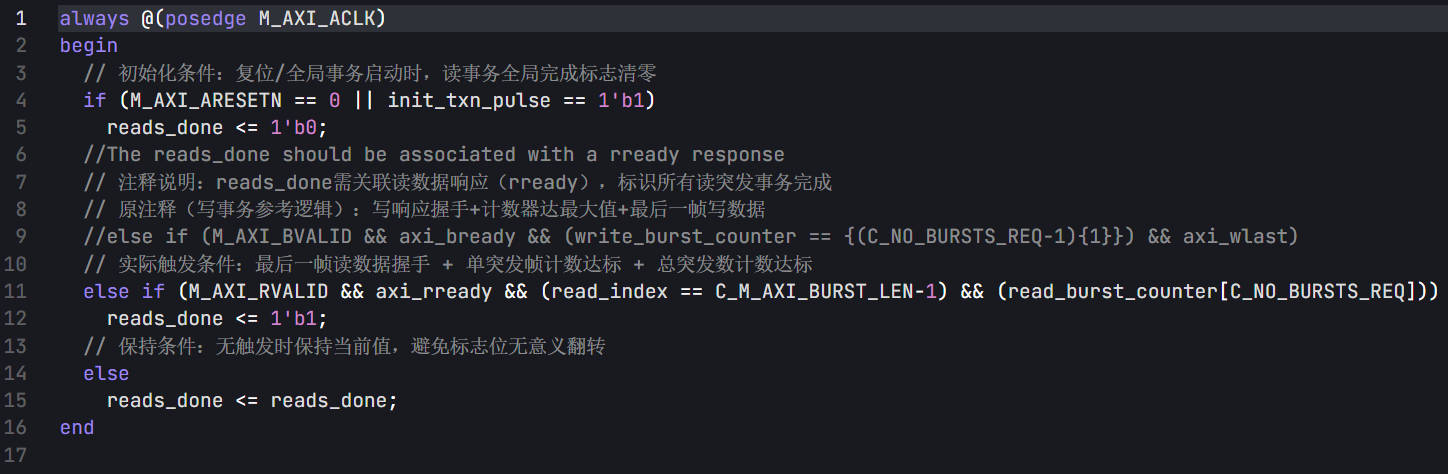

读数据完成 reads_done 信号

reads_done 是 AXI 多突发读事务的 “全局完成标志”，核心作用：

• 标识配置的 C_NO_BURSTS_REQ 个读突发事务全部执行完成，且每个突发的 C_M_AXI_BURST_LEN 帧数据都接收完毕；
• 作为上层状态机（INIT_READ 态）的跳转触发条件，当 reads_done=1 时，状态机从 “读阶段” 跳转到 “校验阶段”。

元素	功能说明
reads_done	1bit 标志位（1 = 所有读突发完成，0 = 仍在执行）
C_M_AXI_BURST_LEN	单突发帧长度：每个读突发包含的帧数（如 4 表示单次突发读 4 帧数据）
read_index	单突发帧计数器：记录当前突发已接收的帧数，read_index == C_M_AXI_BURST_LEN-1 表示单次突发的最后一帧已接收
C_NO_BURSTS_REQ	总突发数：需要执行的读突发总数（如 3 表示执行 3 次独立的突发读）
read_burst_counter	总突发数计数器：记录已完成的读突发数量，read_burst_counter[C_NO_BURSTS_REQ] 表示总突发数达到 2^C_NO_BURSTS_REQ（位索引阈值判定）
M_AXI_RVALID && axi_rready	读数据握手完成：单帧读数据被主机成功接收（AXI R 通道核心握手逻辑）

条件类型	触发场景	操作	设计目的
初始化	复位（M_AXI_ARESETN=0）/ 全局事务启动（init_txn_pulse=1）	置 0	保证新事务启动时，标志位处于 “未完成” 初始状态，避免误判
完成触发	1. 最后一帧读数据握手（M_AXI_RVALID && axi_rready） 2. 单突发帧计数达标（read_index == C_M_AXI_BURST_LEN-1） 3. 总突发数计数达标（read_burst_counter[C_NO_BURSTS_REQ]）	置 1	仅当 “单次突发最后一帧接收 + 所有突发执行完毕” 时，才判定读事务全局完成
保持	无初始化 / 完成触发条件	保持	避免标志位在 “未完成阶段” 频繁翻转，保证状态稳定

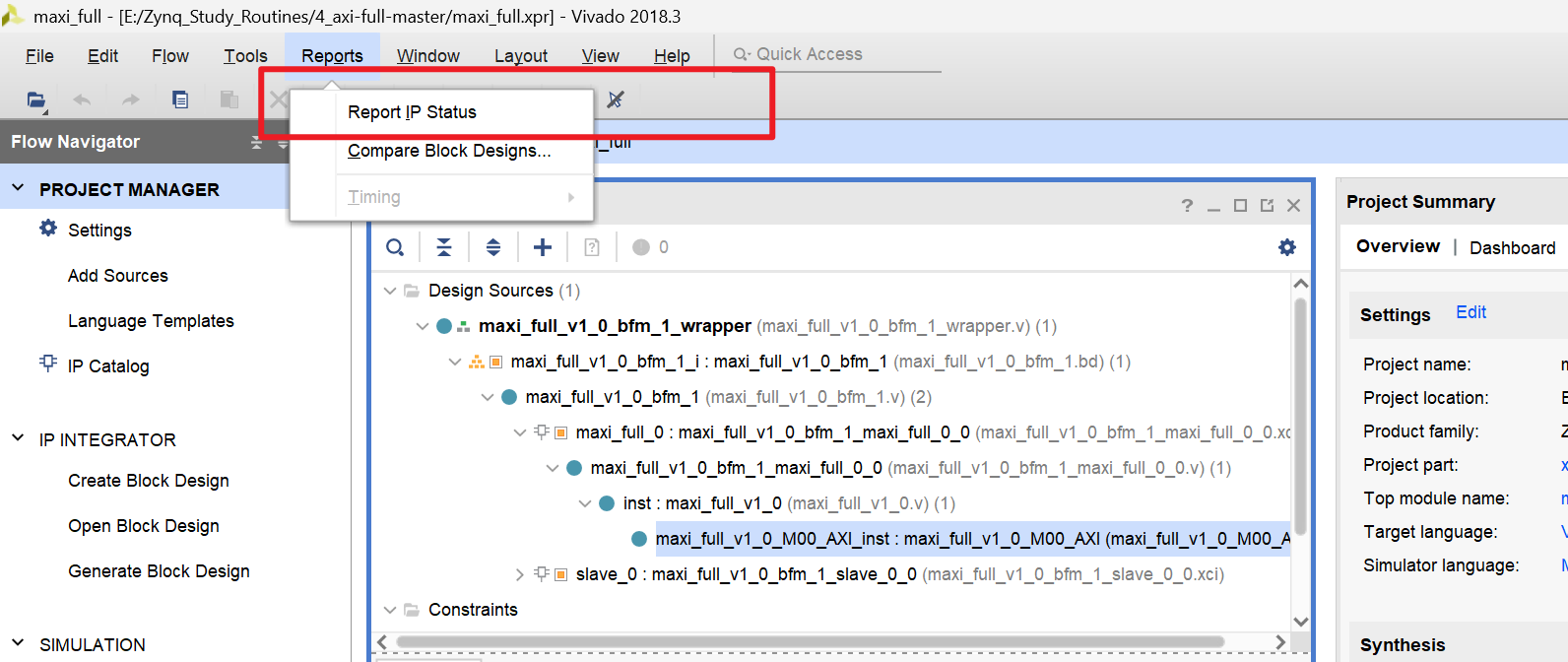

20:IP 的更新

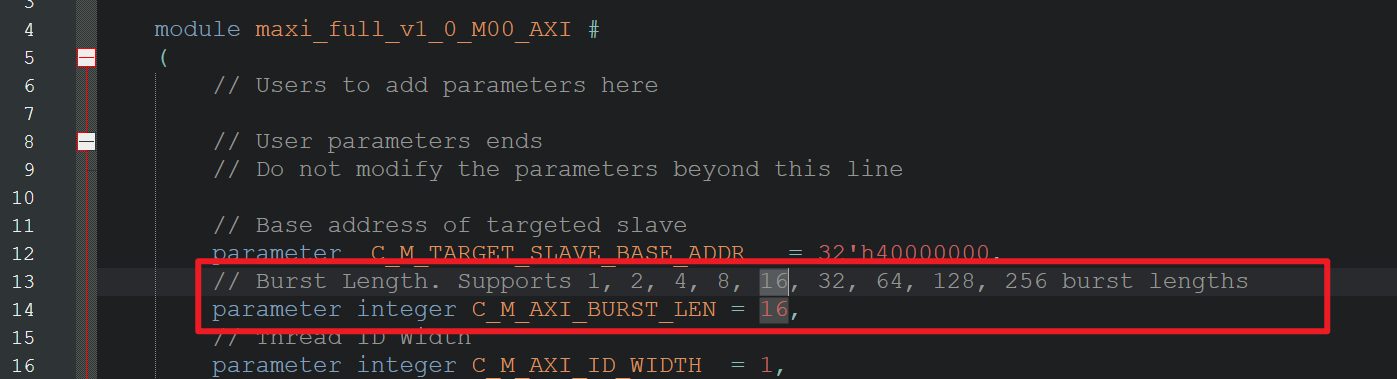

由于修改了代码，需要先更新 IP 状态，完成 IP 更新 将axi_master_last代码替换成下列代码

需要重新更新ip

三、仿真分析

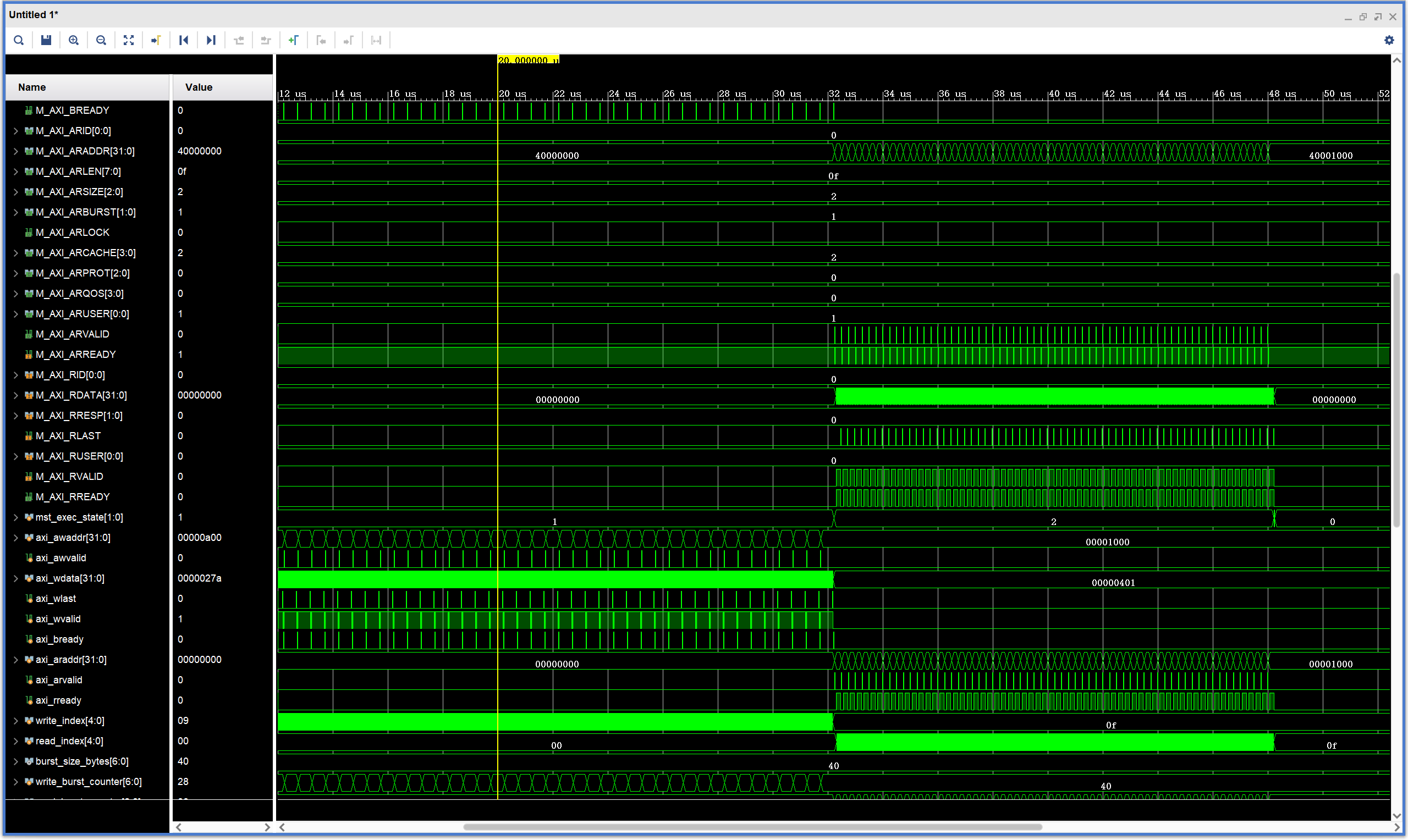

仿真结果

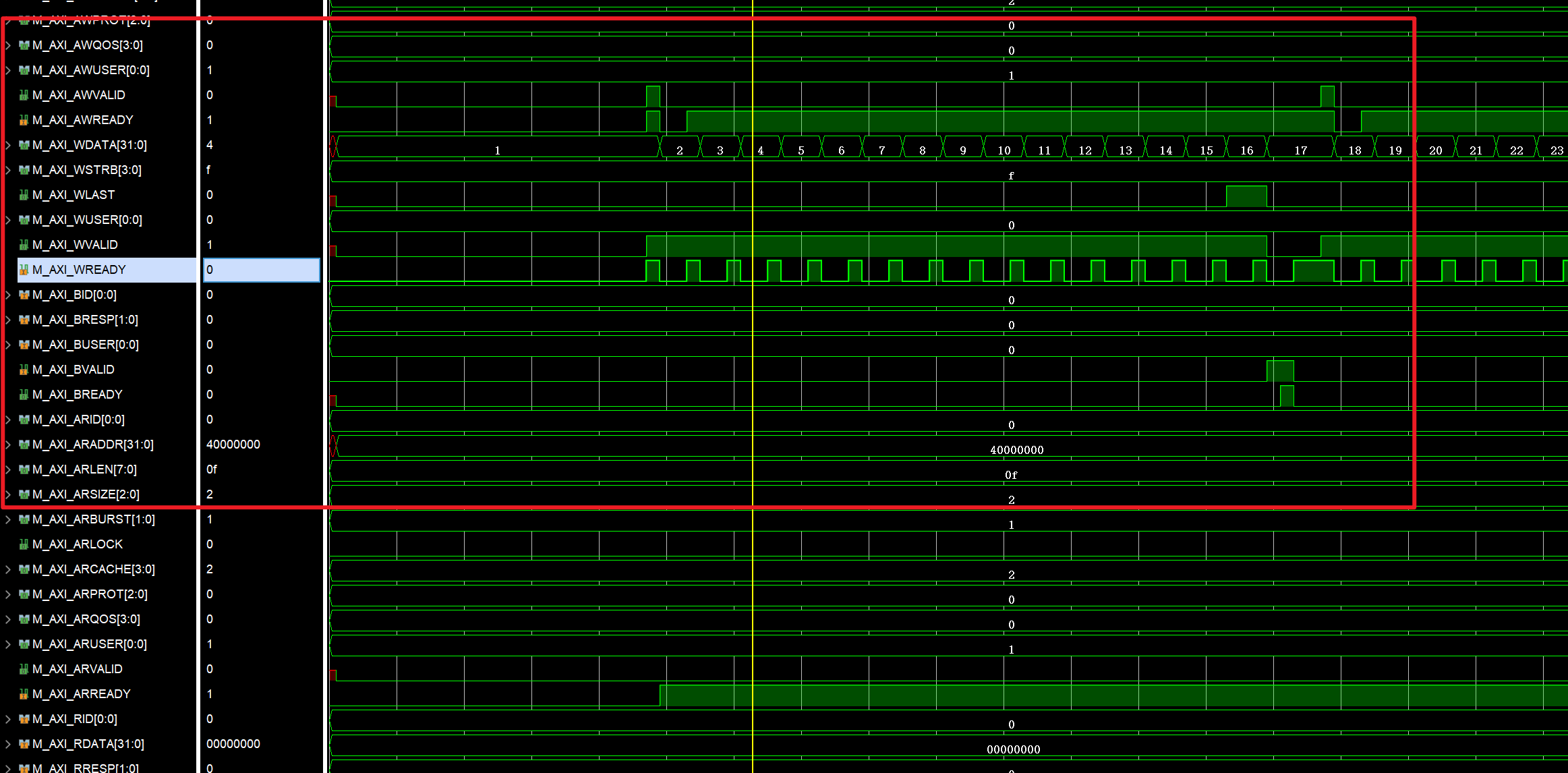

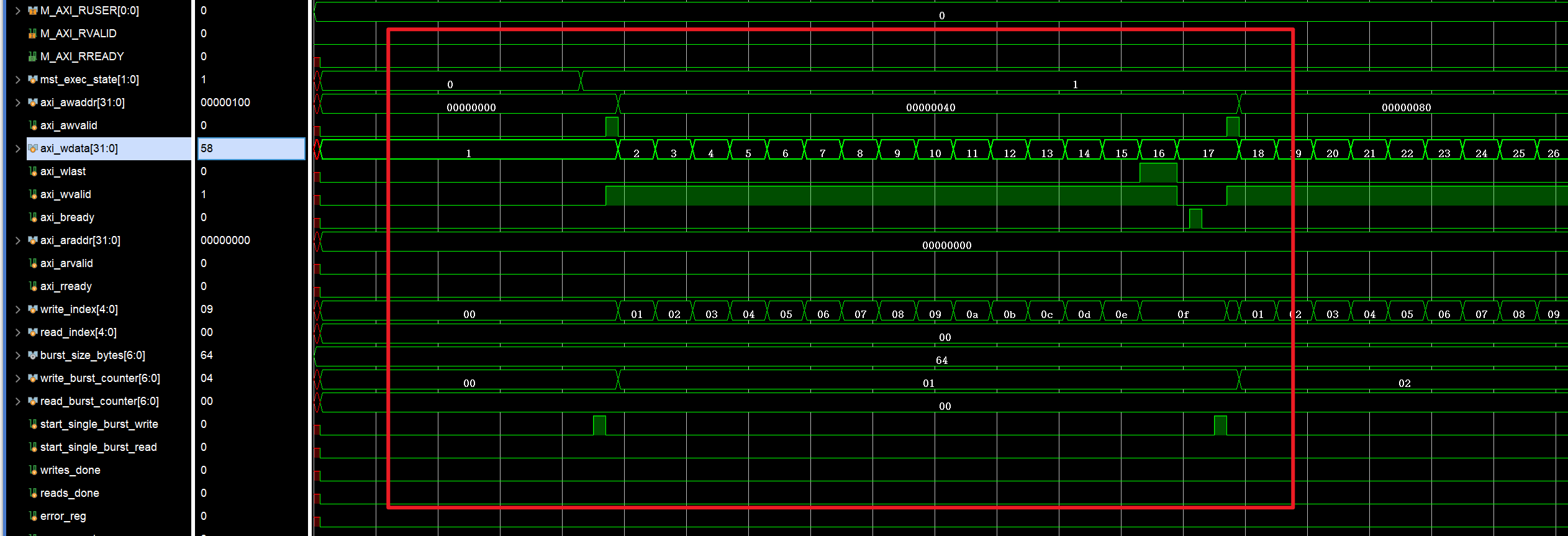

一次 axi4 写操作 burst lenth=16 如下图所示，由于 WREADY 信号不是连续的，所以可以传输效率不是最高的

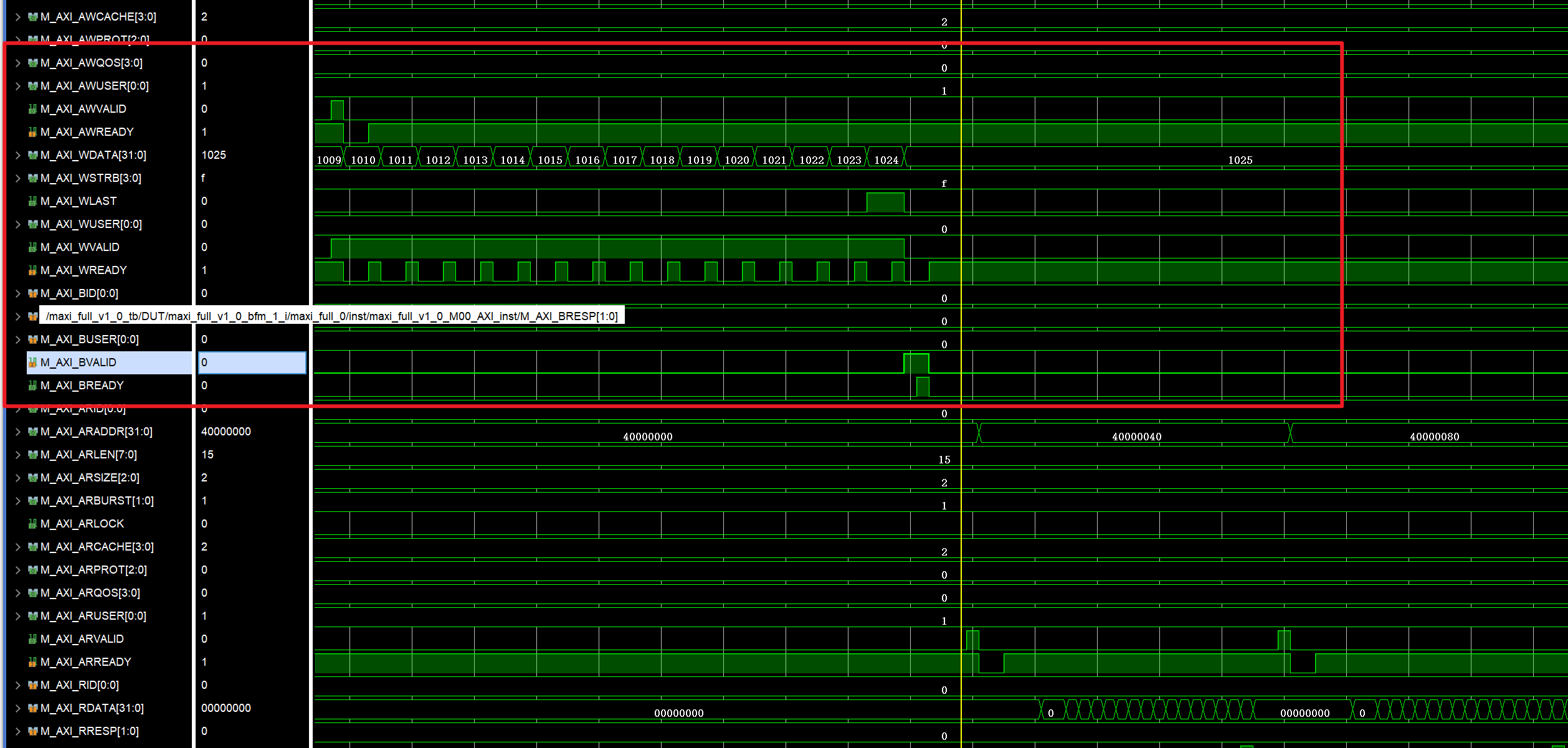

一共进行 64 次 burst 共计写了 1024 个 32bit 数据

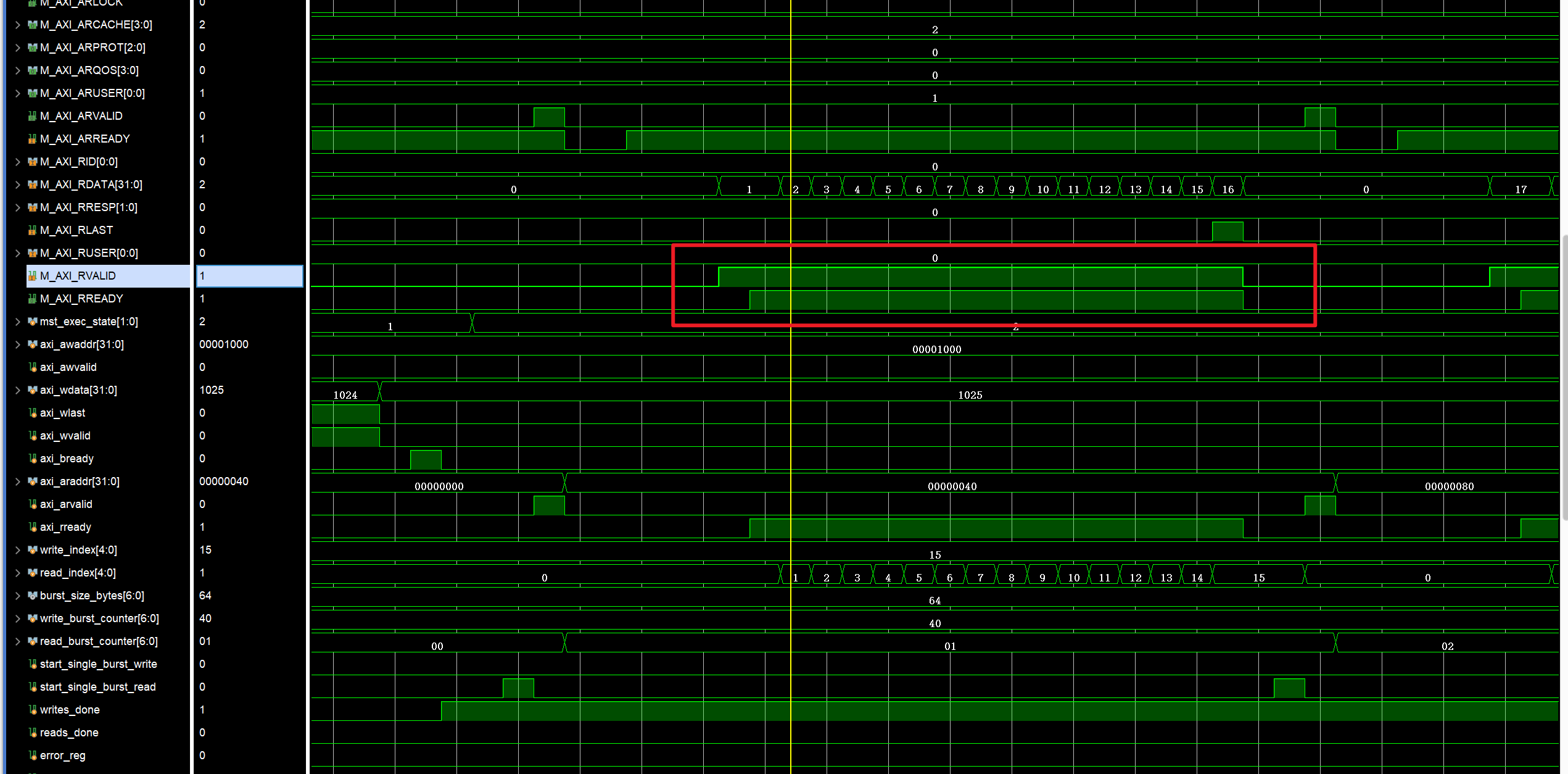

一次读操作的 burst lenth 也是 16 如下图，但是可以看到读数据时连续的，所以效率最高

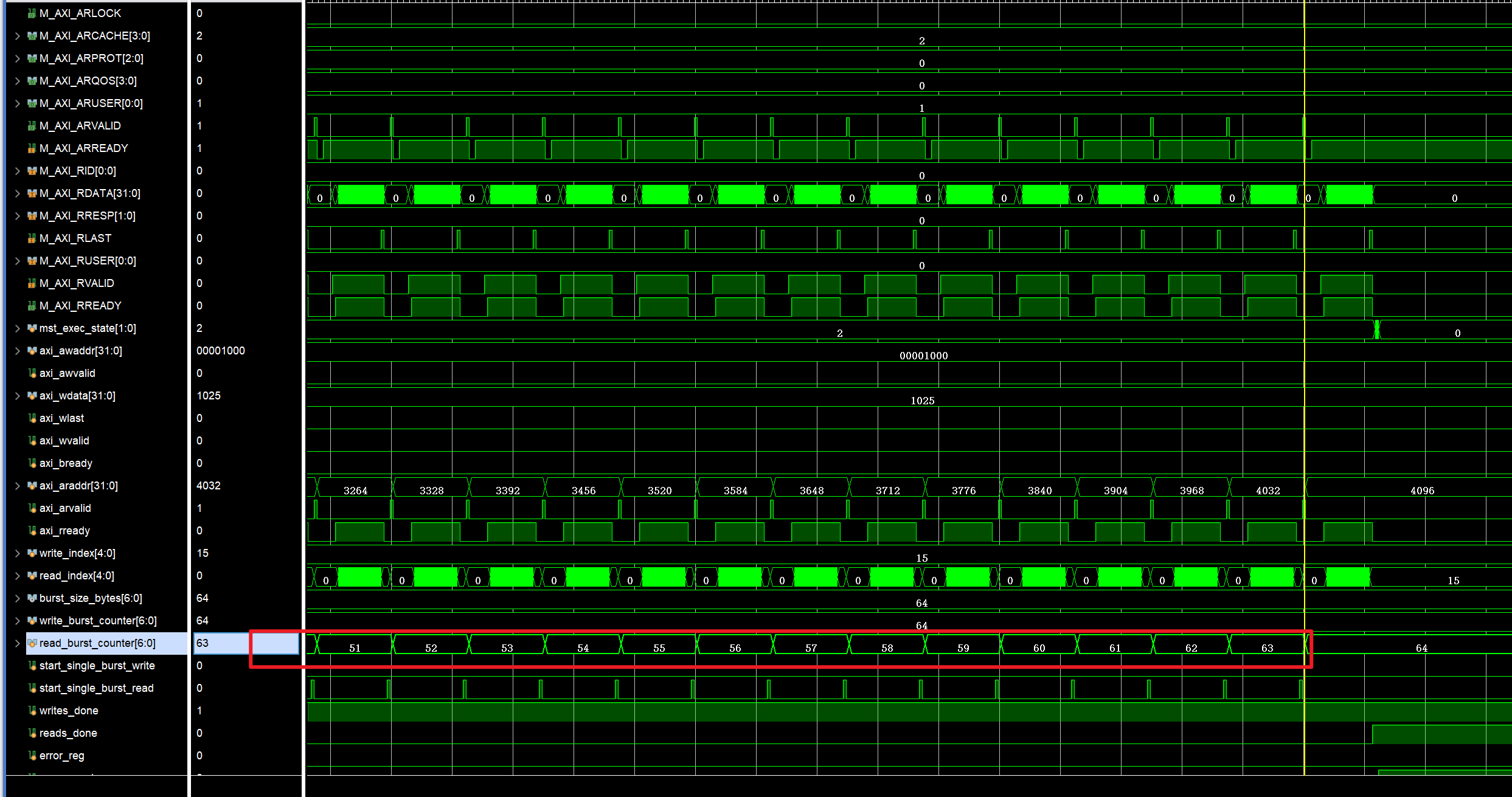

一共进行 64 次 burst 共计读了 1024 个 32bit 数据

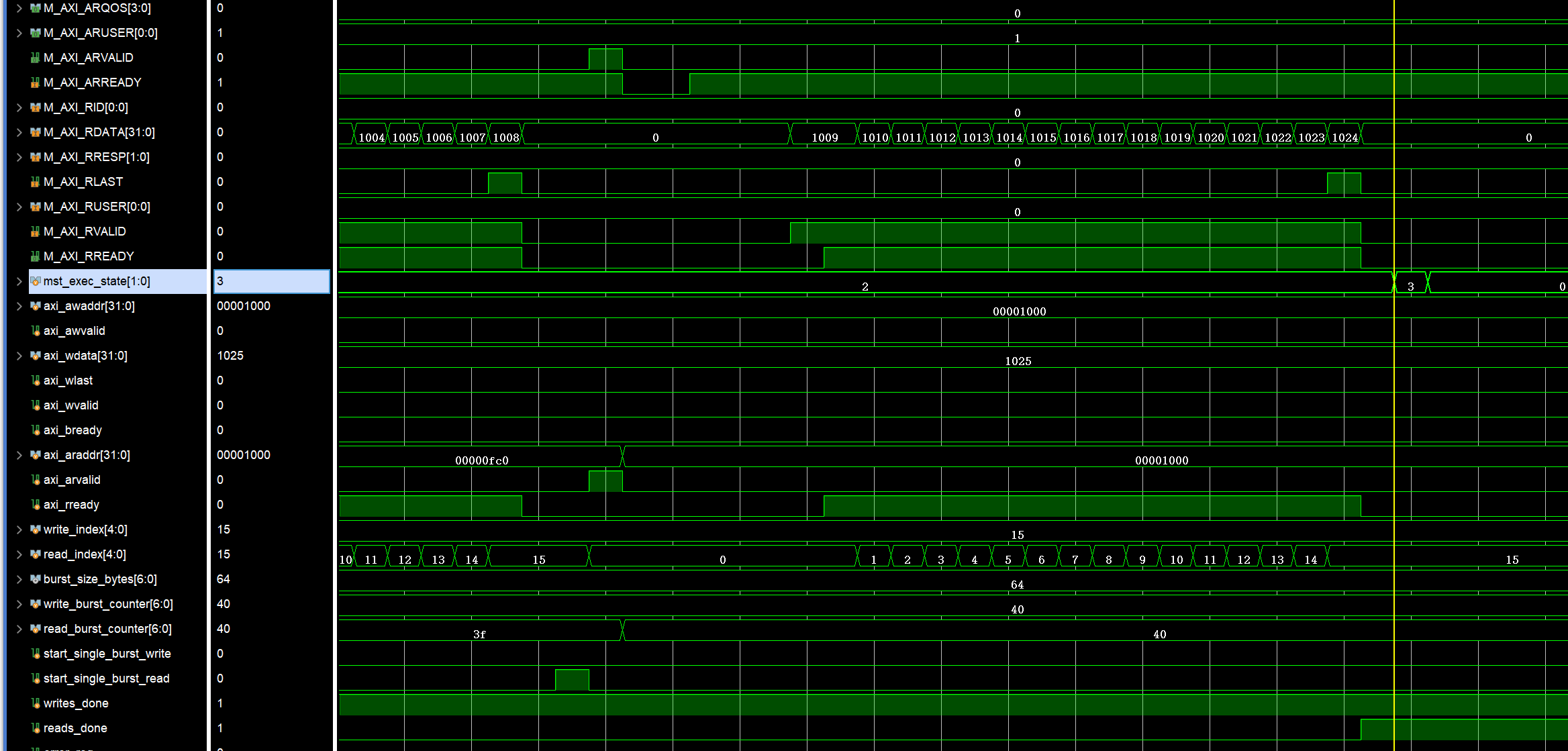

可以看到读出的数据 RDATA 和 expected_rdata 一致，所以代码正确。

贡献者

dz13718198068

文件历史

最后编辑于 大约 23 小时前查看完整历史

167e1-update

d27ce-更新笔记

71d5b-update

5de18-Update index.md
