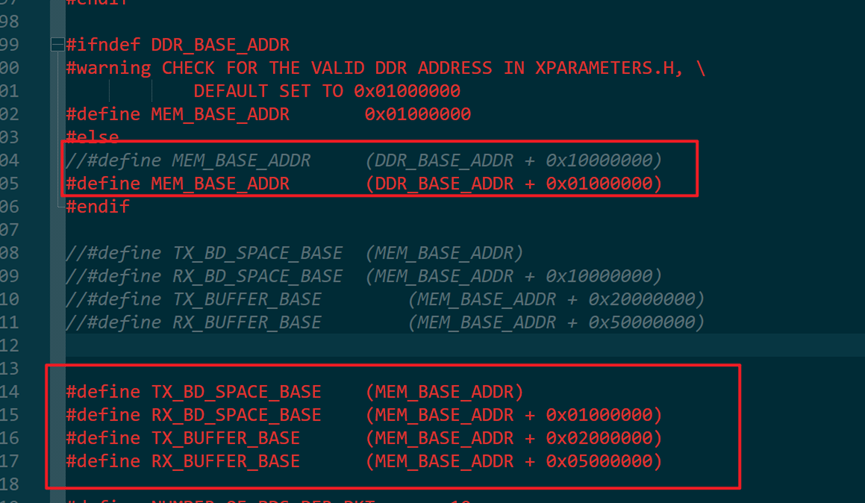

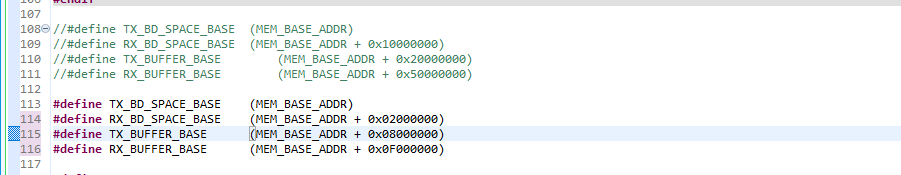

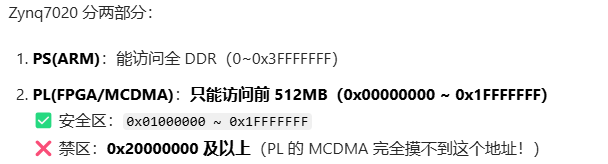

将mcdma例程从7ev移植到7020上内存地址需改小，适配7020。7020的ddr最大到3FFFFFFF

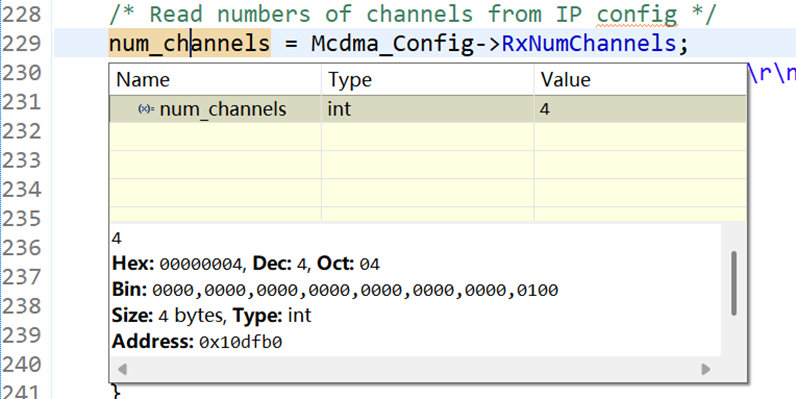

通道开启数量：4

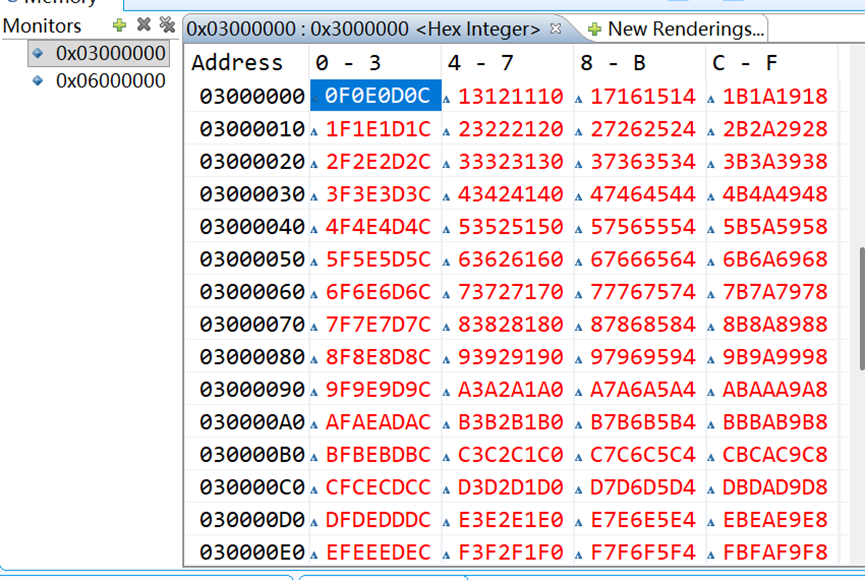

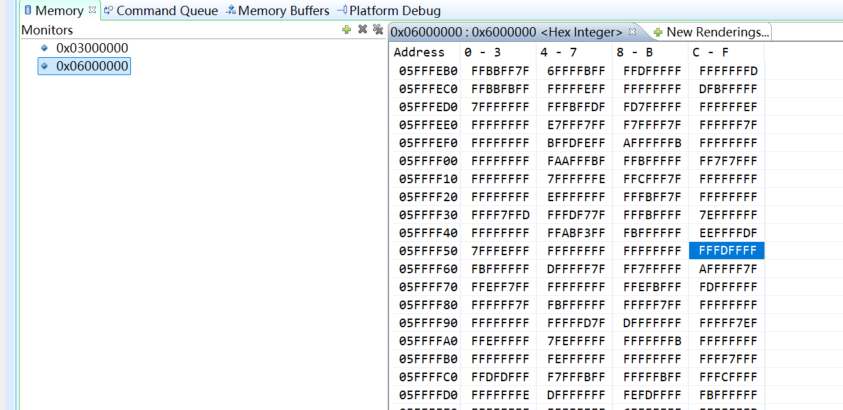

DDR收发内存的默认值

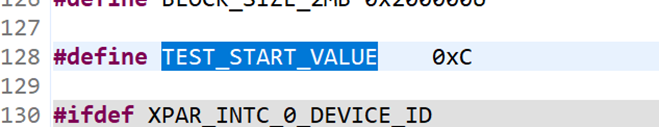

起始收发数据是从0xc开始

Sendpacket里从c开始传到结束

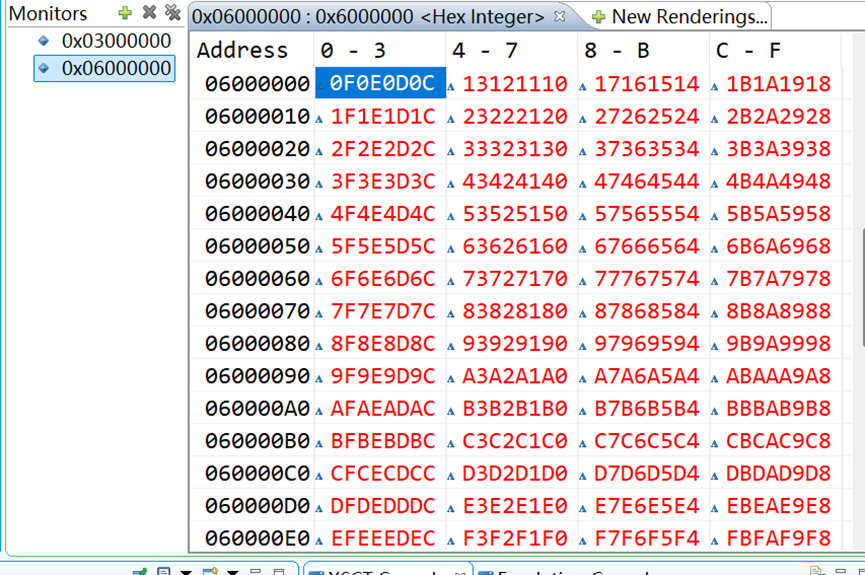

收发寄存器的数据一致

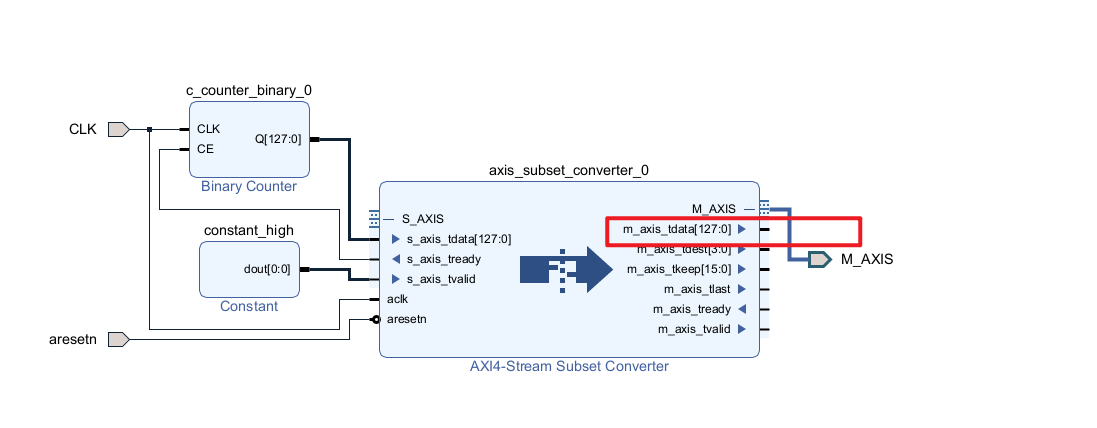

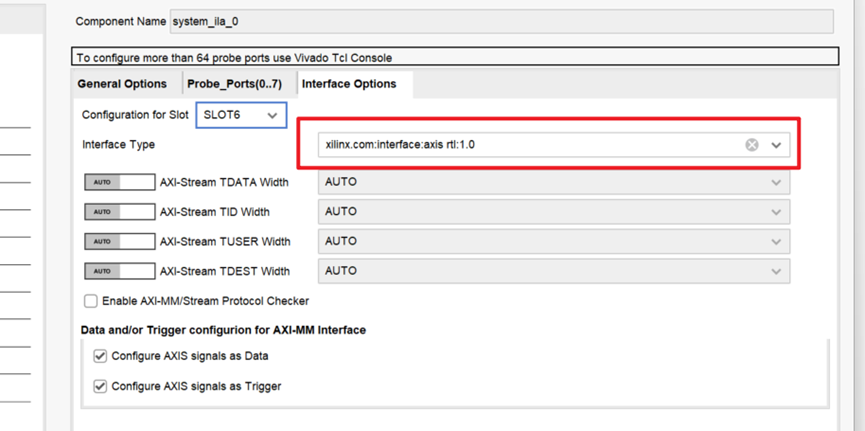

手动创建4个模拟信号发生ip核添加ila，AXIS格式的数据要更改成相应的ila接口

接下来需要验证从4个信号源发送的数据是否通过mcdma存到了DDR相应内存中

4个信号源的数据是128个F然后发送递减数据

sendpacket在此验证中可注释掉。不需要进行数据回环数据源-->stream-->S2MM MM2S-->ila

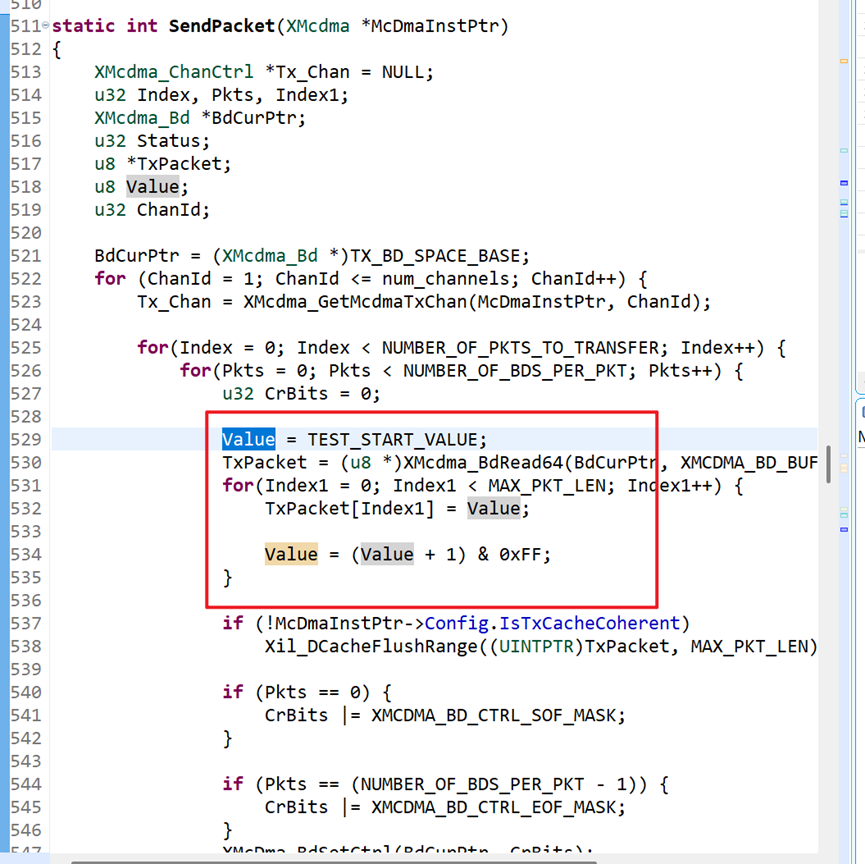

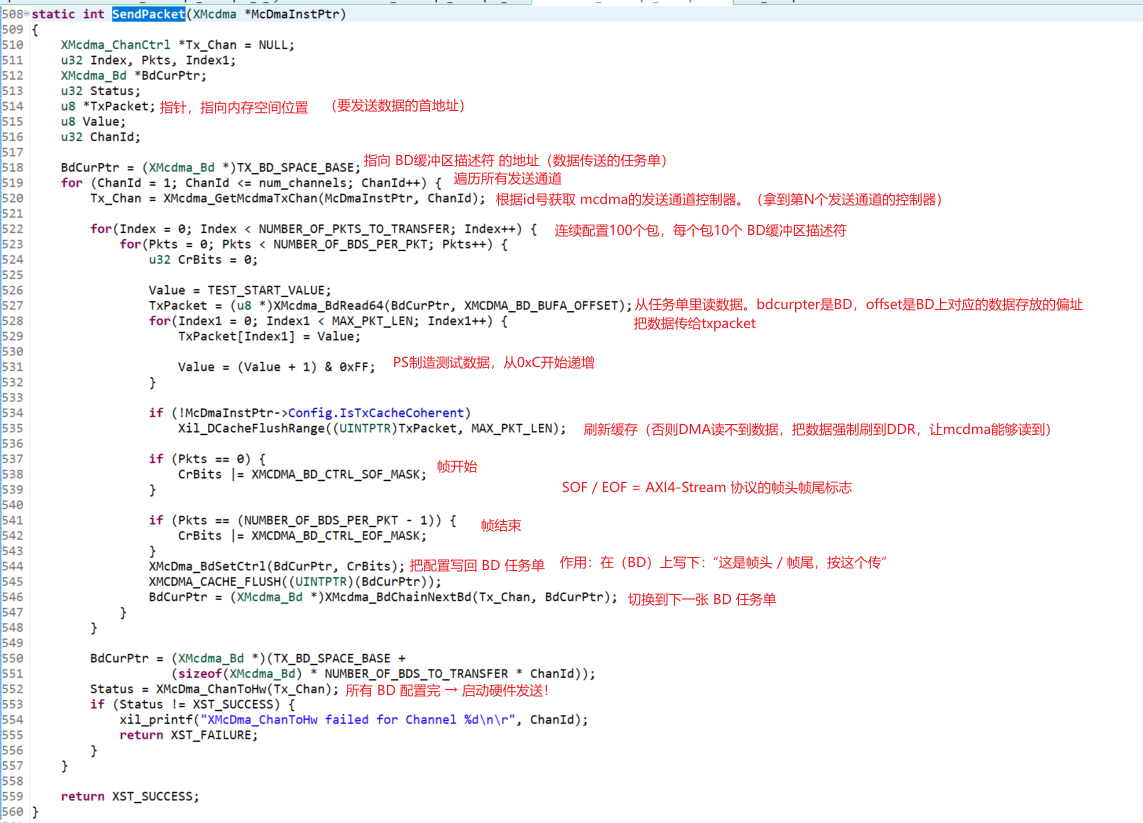

sendpaket的功能是什么

PS 自己造一段测试数据
给 MCDMA 填写发送任务单（BD）
启动 MCDMA 把数据从内存发到 AXI4-Stream 接口

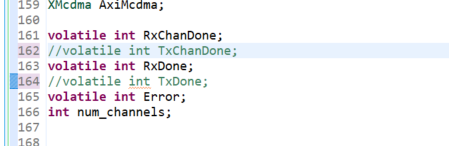

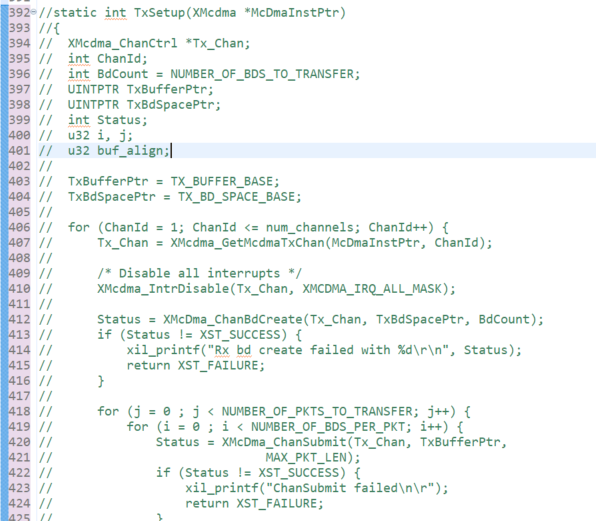

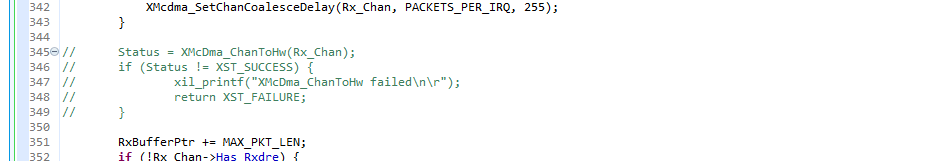

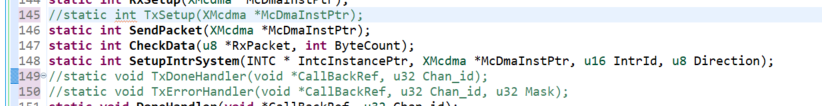

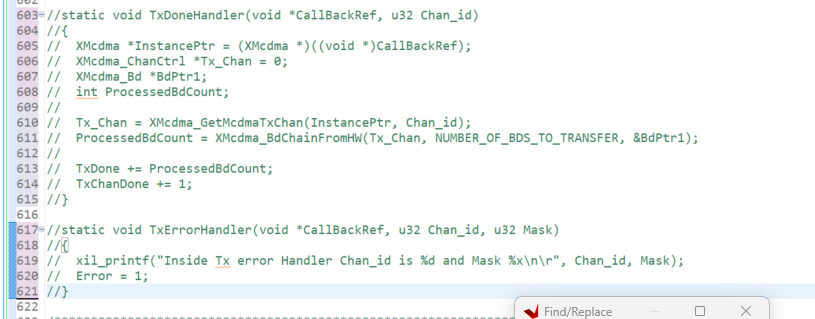

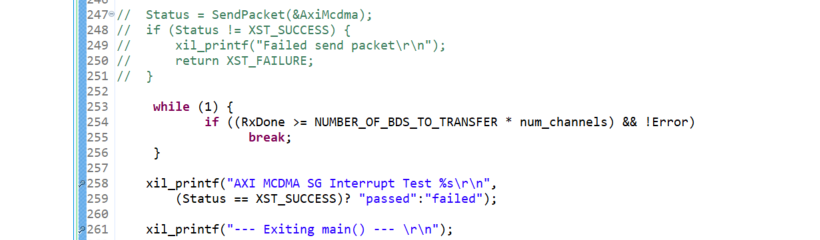

直接注释掉sendpacket这条语句。停止造数，数据从外部模拟信号源输入只收不发，所以发送通道初始化也注释掉删掉头文件关于发送的函数原型，以及对应代码注释无用变量

程序卡在这个地方，需要100个10BD的数据包程序才会跳出循环此时memory一直没有变化，说明模拟造数的数据并没有传到mcdma中

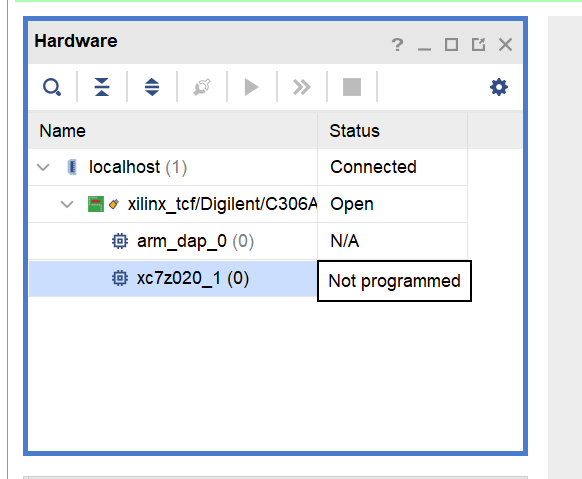

观察到7020未烧录bit程序

确保fpga程序正常烧录模拟信号发生模块是128个F递减数据传输

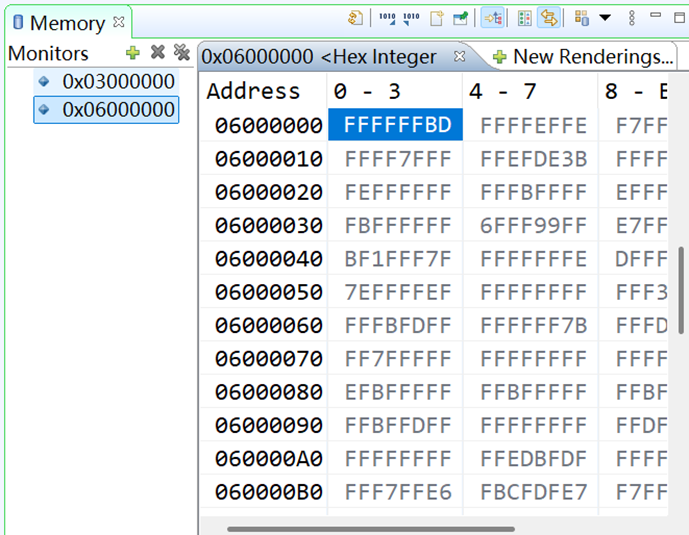

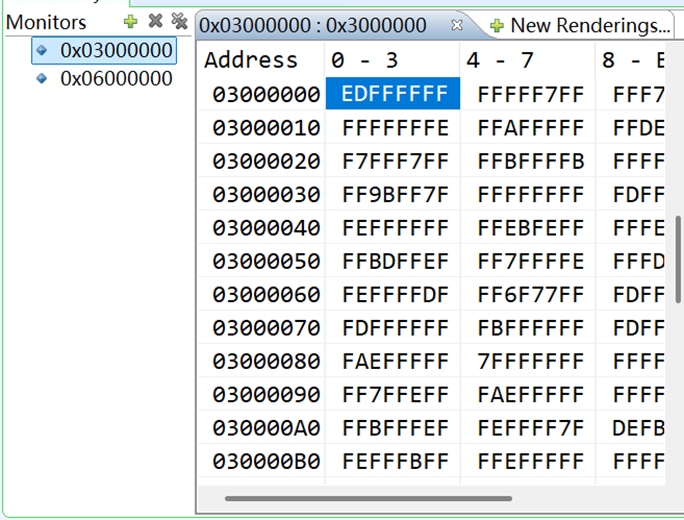

ddr内存未改变，写入失败？？

一、核心问题：

字数

1857 字

阅读时间

8 分钟

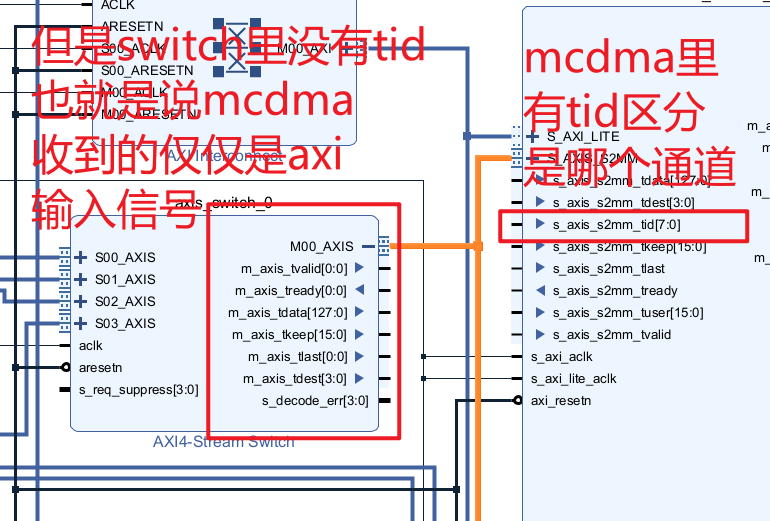

移植4个模拟信号源时手动搭建，复制粘贴，导致四个AXIS_tdes信号一样，没法区分通道id。

解决方法：将tdes改成不一样的id号

二、问题跟踪

2.1 怀疑是mcdma无法区分通道id

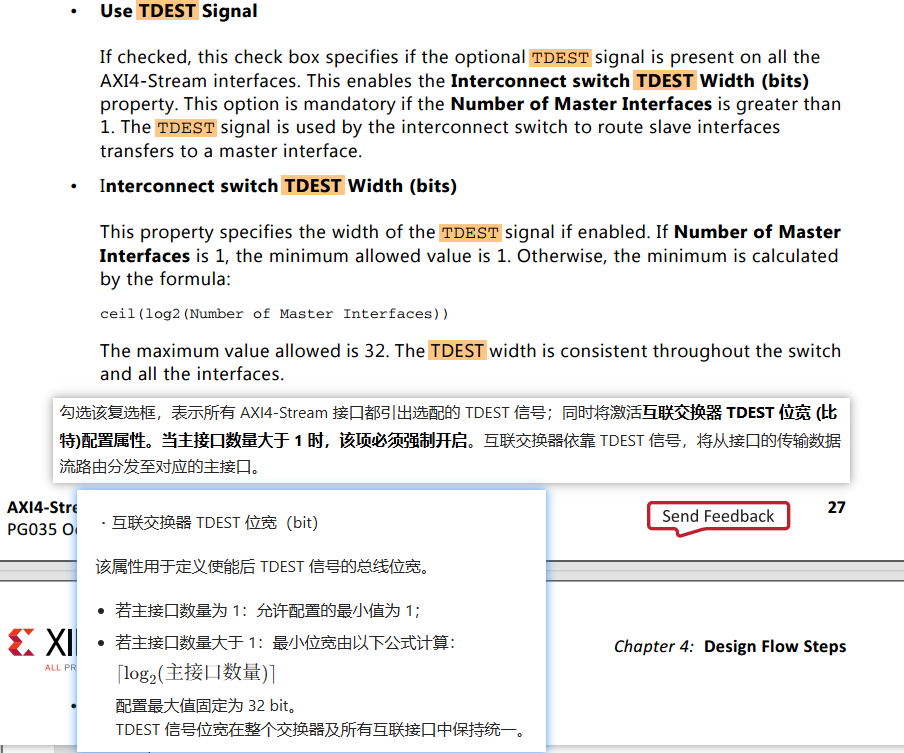

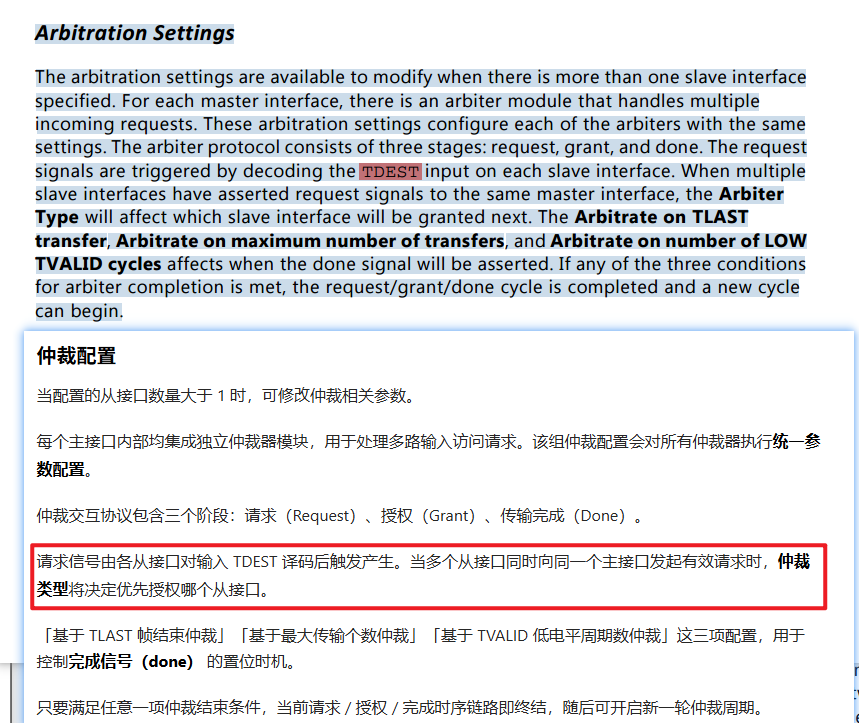

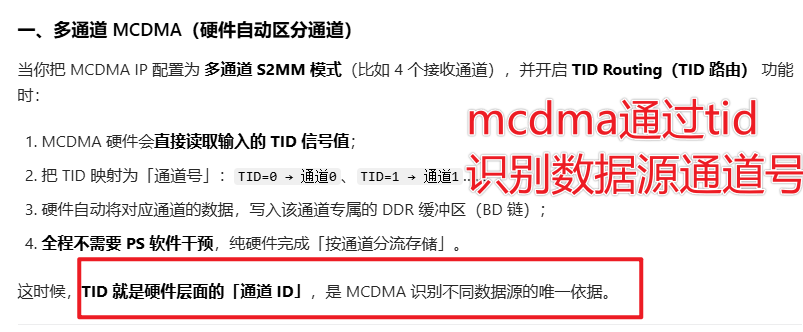

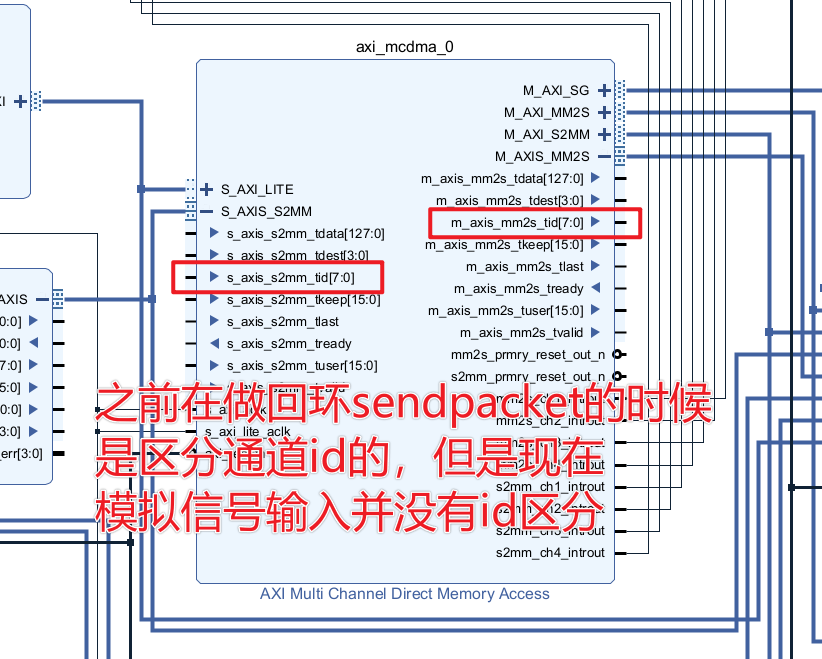

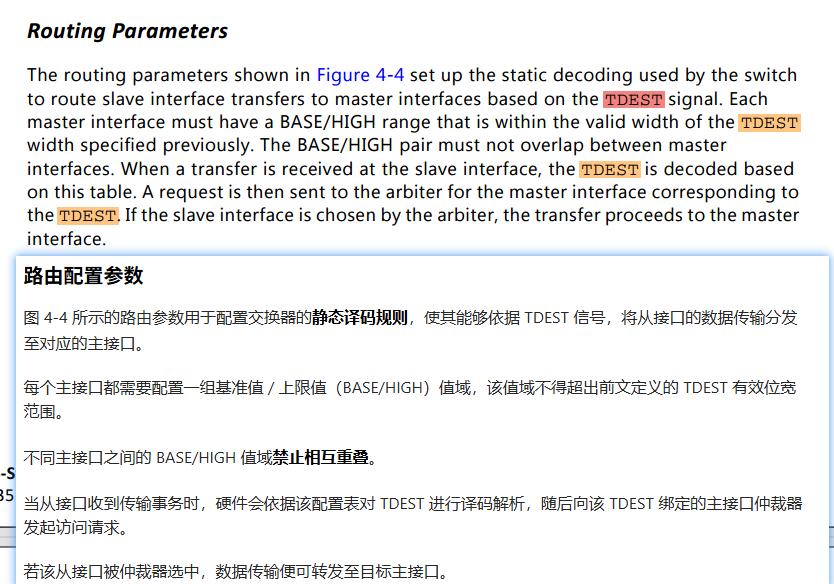

2.2实际区分通道id是通过AXIS_tdes

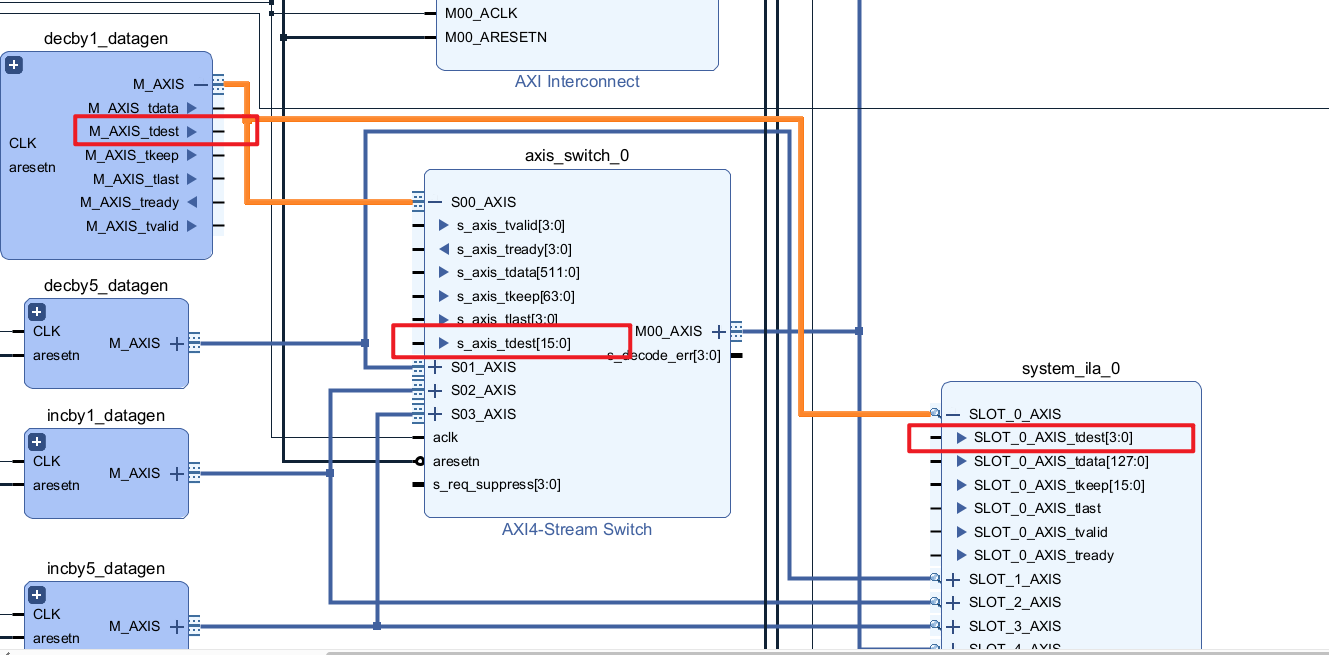

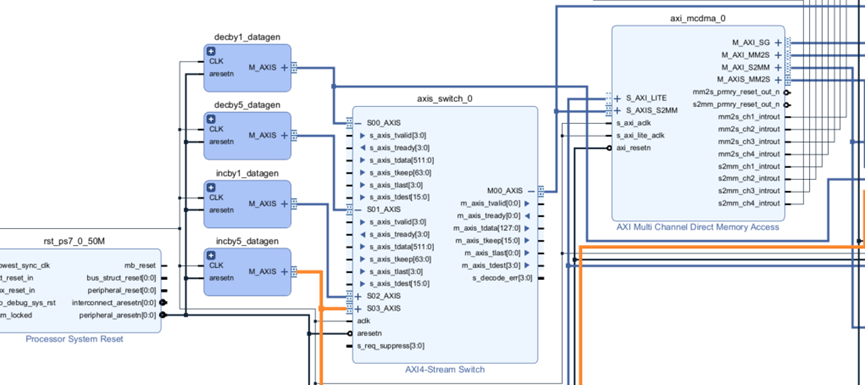

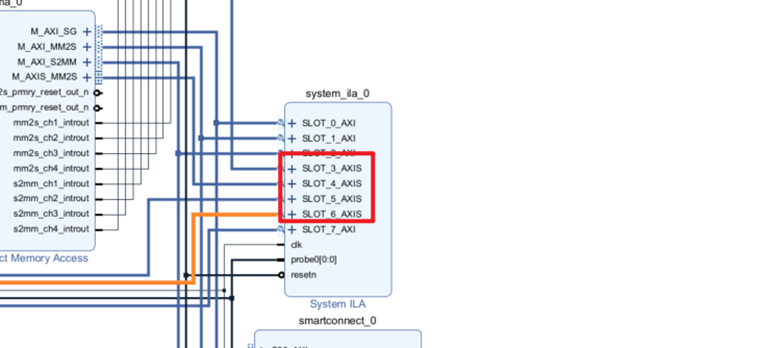

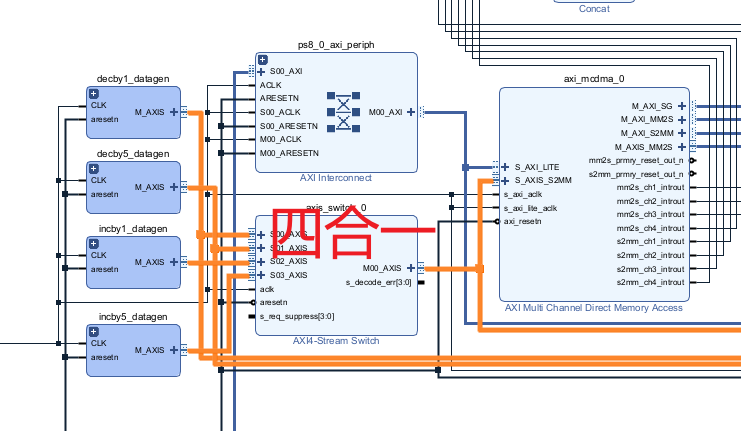

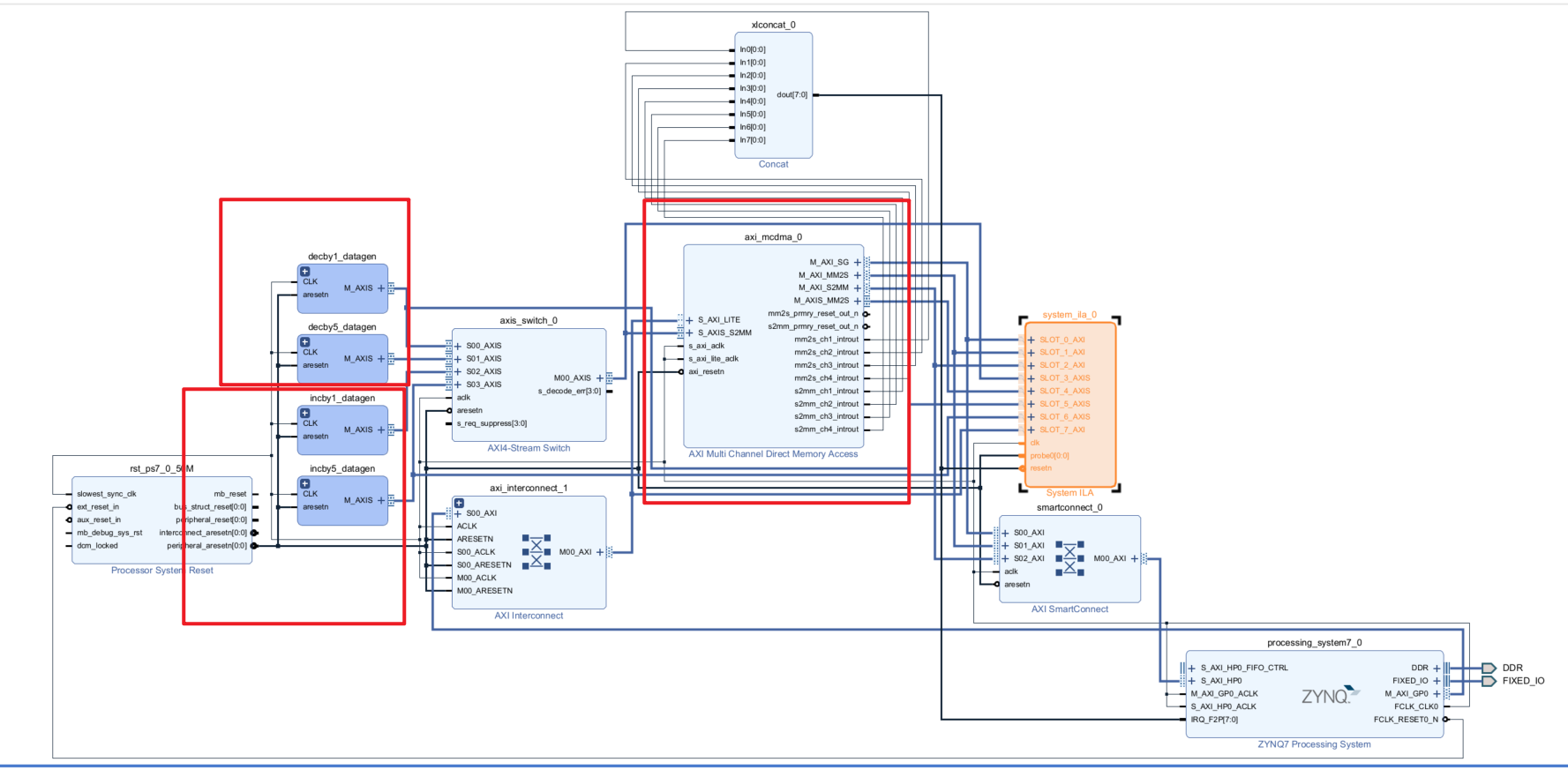

修改bd，用ila监测switch的4个输入和1个输出。更新platform，跑程序抓数

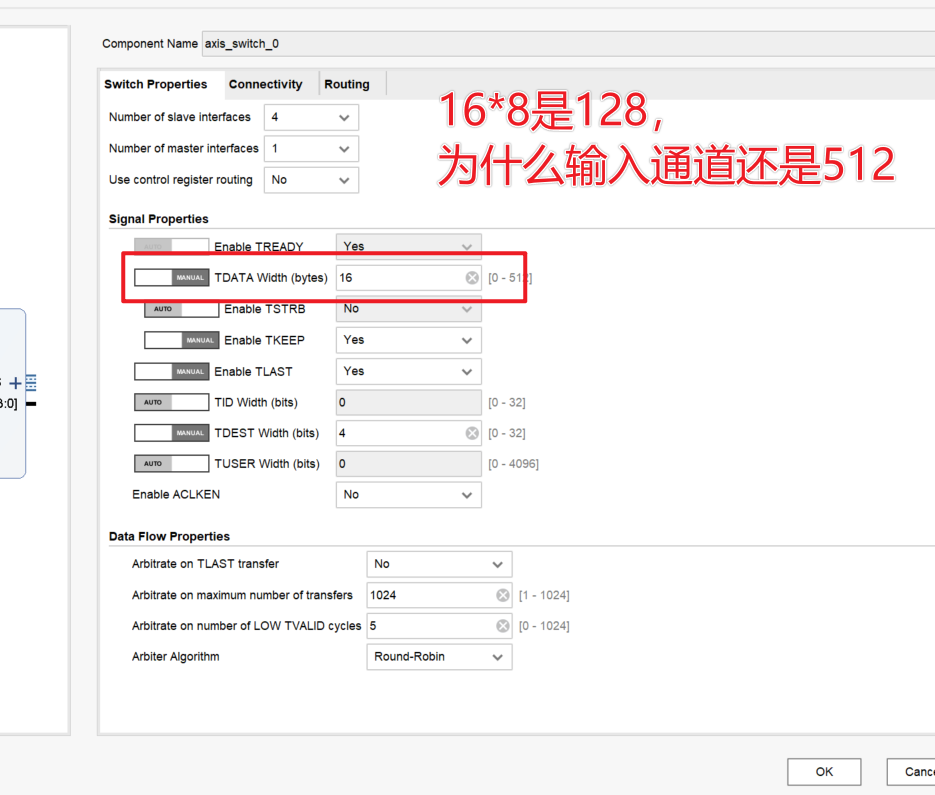

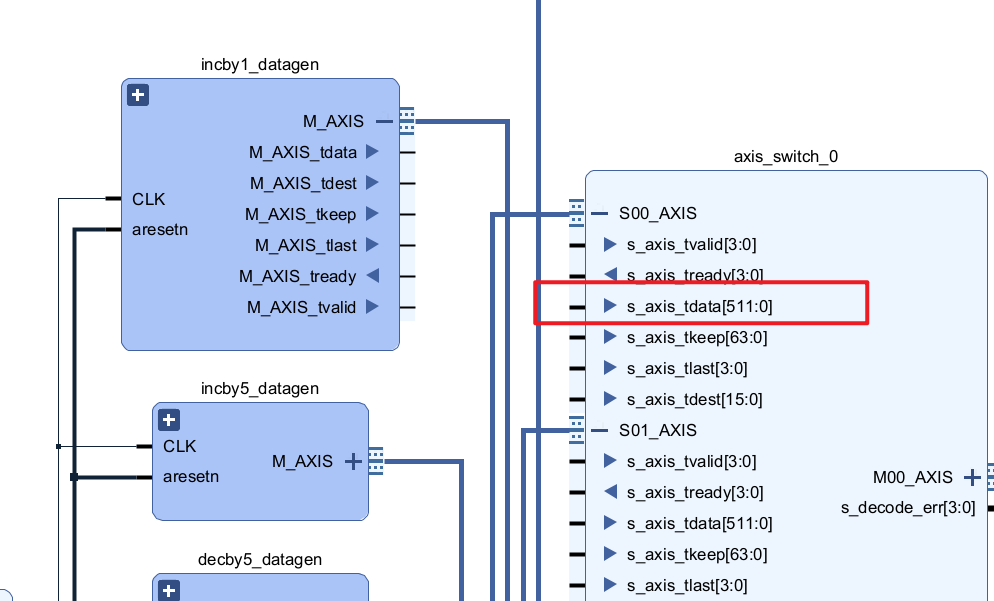

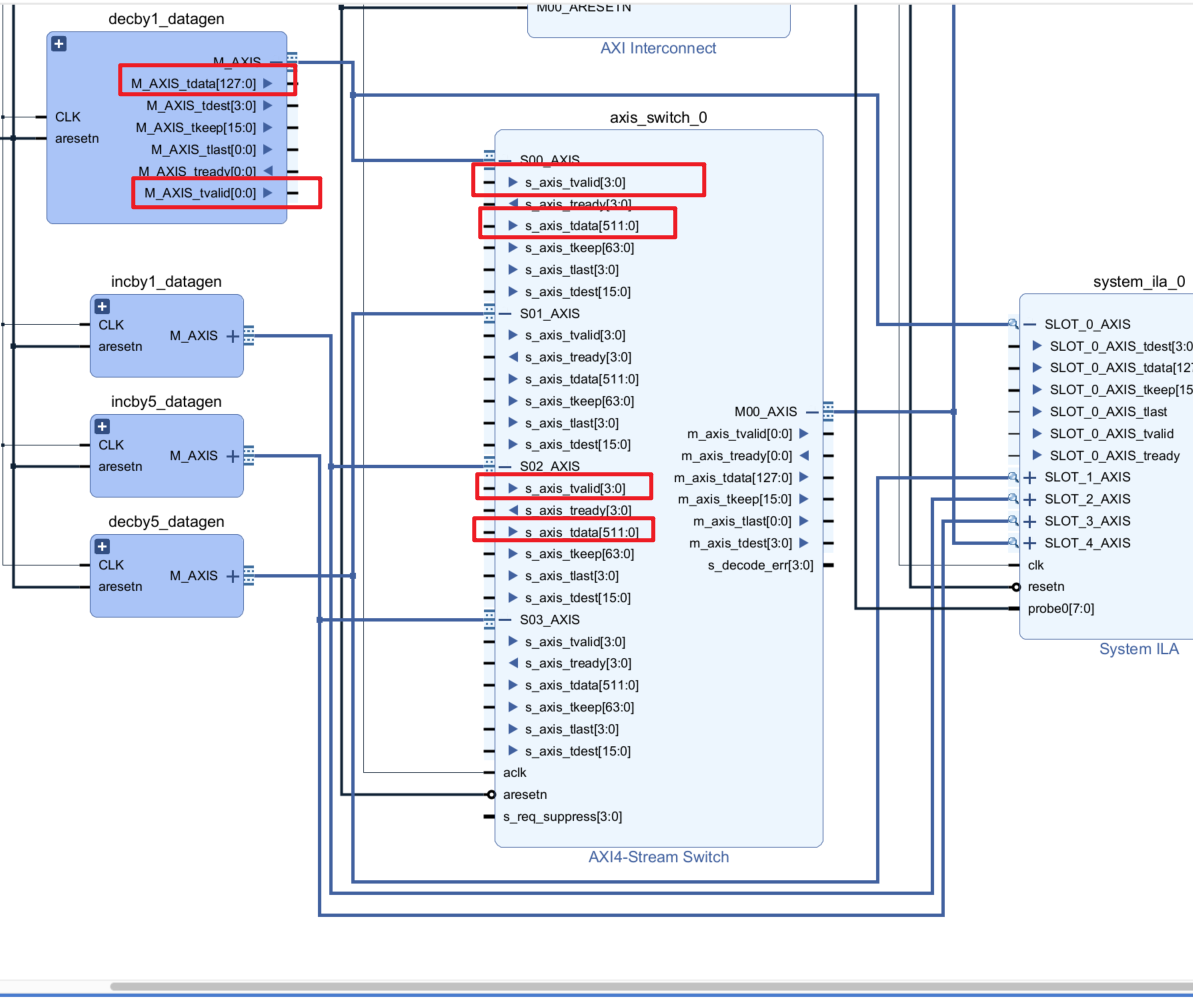

datagen的位宽是128，switch的输入位宽是512，有何影响

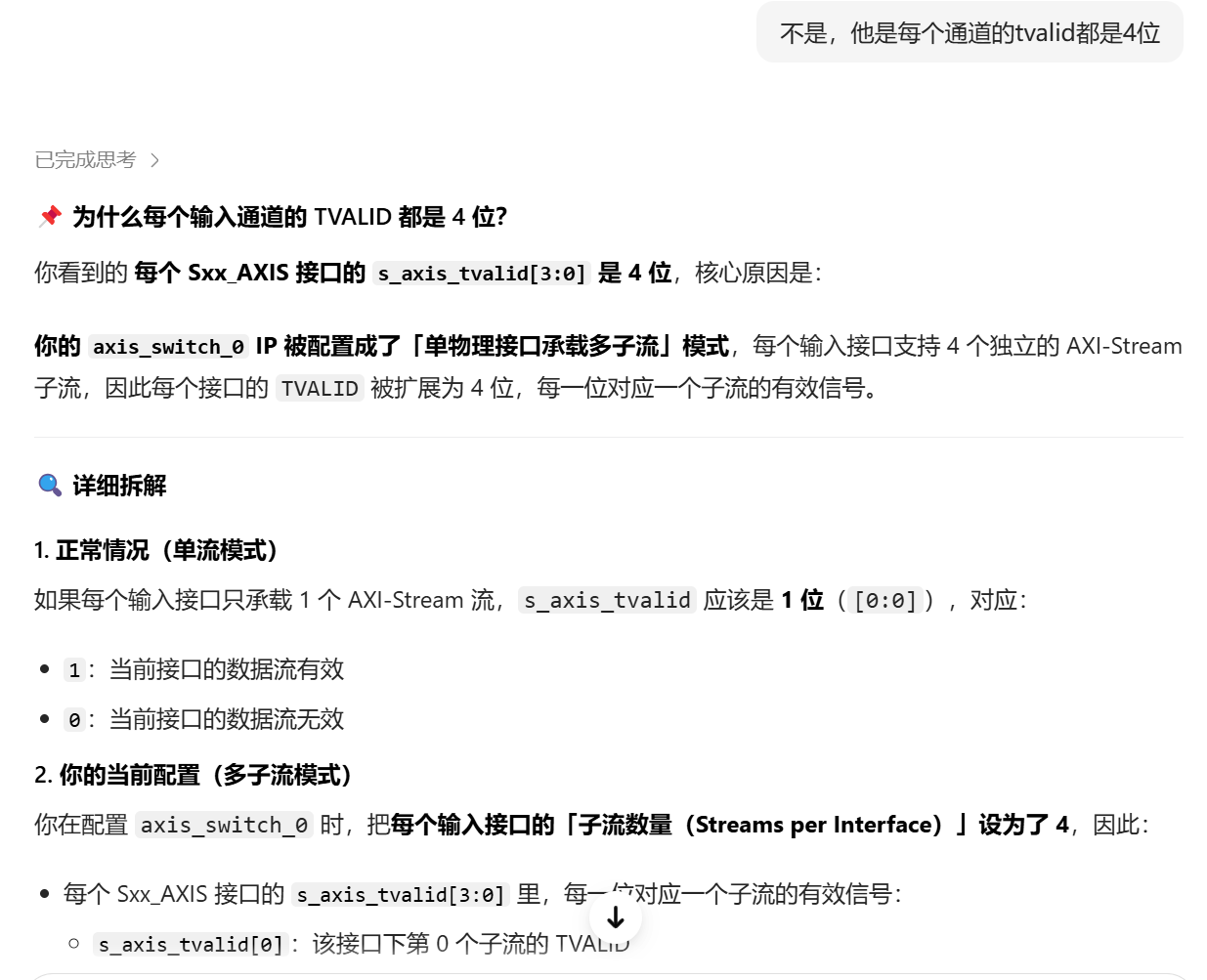

为什么前端输入4个512位的data，且tvalid是4位

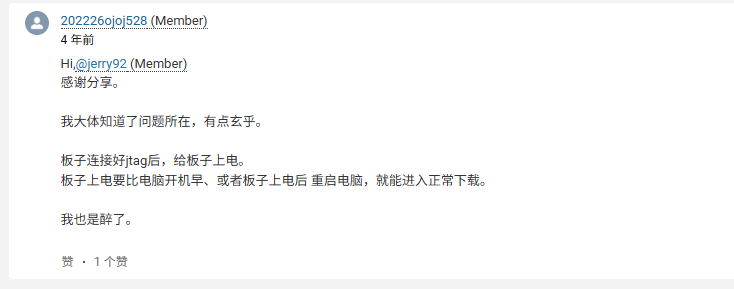

，此方法可暂时解决。先上电，再打开电脑打开软件。

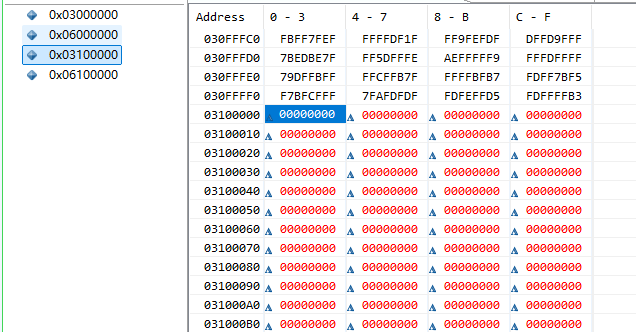

tx配置后，0x03100000清零

rx配置后寄存器未变化，且卡在while1中，暂停过后程序进入异常中断

继续打断点测试，看rx配置函数是否异常

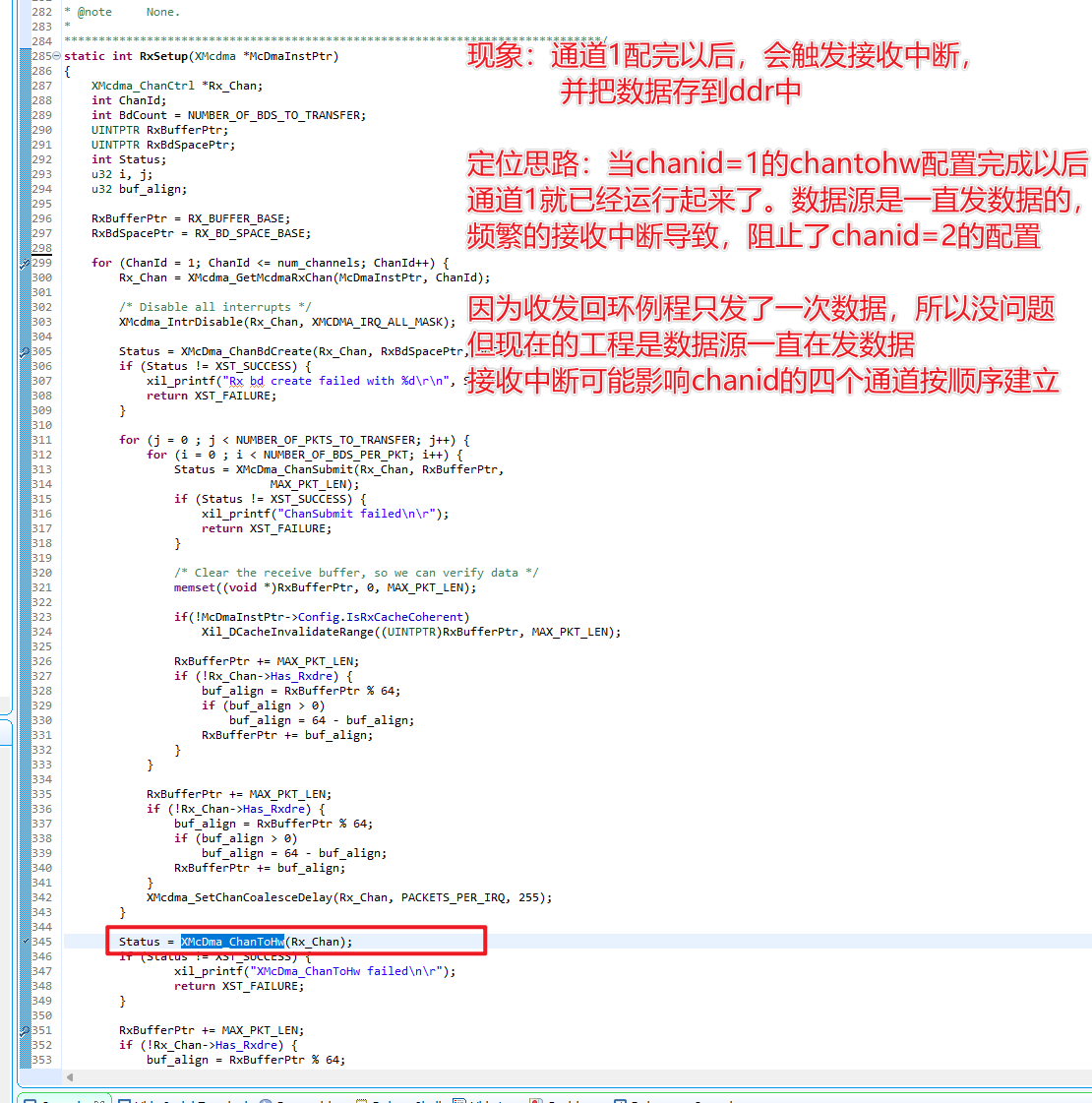

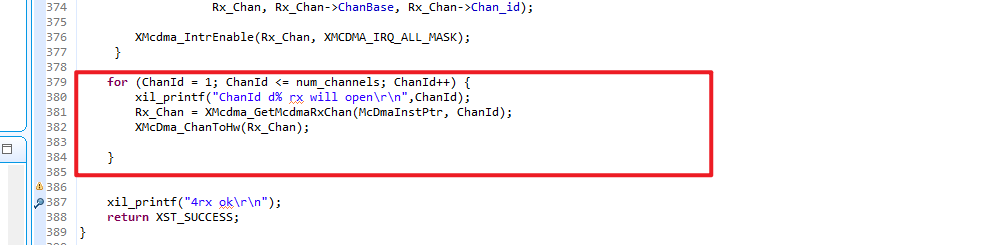

再rxsetup内部打断点，发现chanid是1的时候可以完成一次for循环，

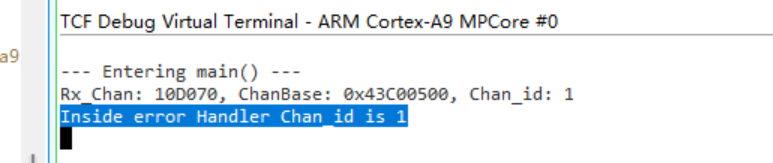

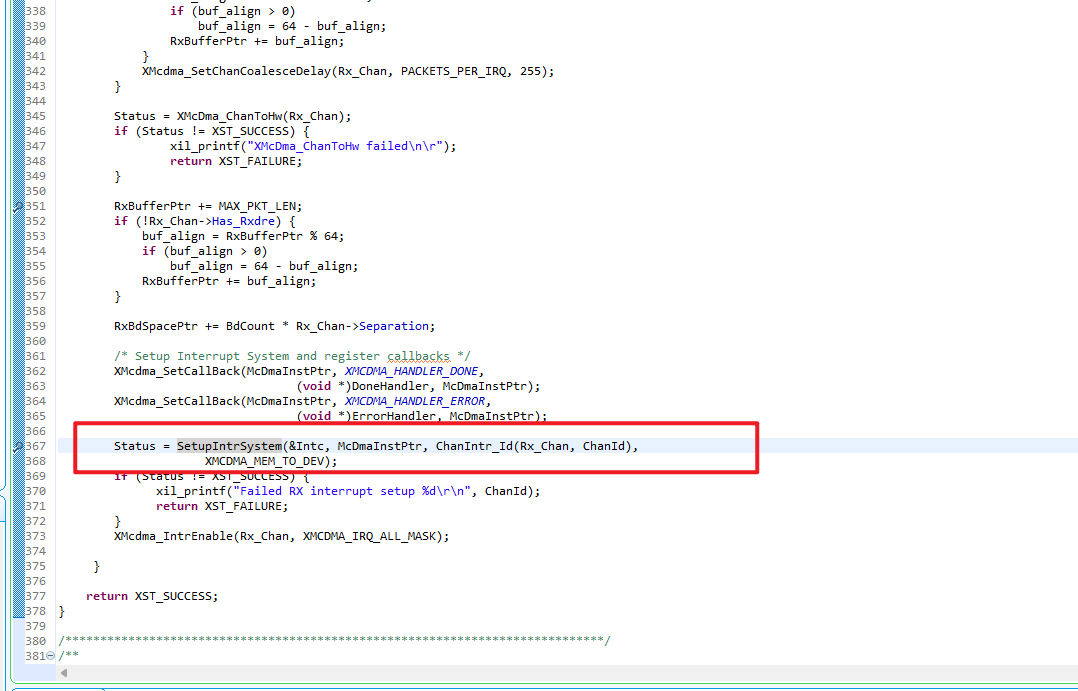

，在Status = SetupIntrSystem(&Intc, McDmaInstPtr, ChanIntr_Id(Rx_Chan, ChanId),这个位置程序进入异常中断。

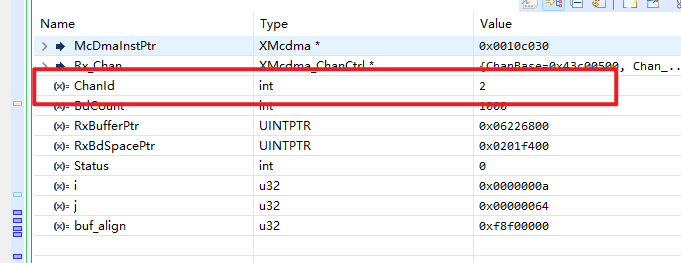

chanid是1的时候是能够完整跑完一遍for循环的。chanid是2的时候会在XMcdma_IntrEnable(Rx_Chan, XMCDMA_IRQ_ALL_MASK);这个地方跑进异常中断

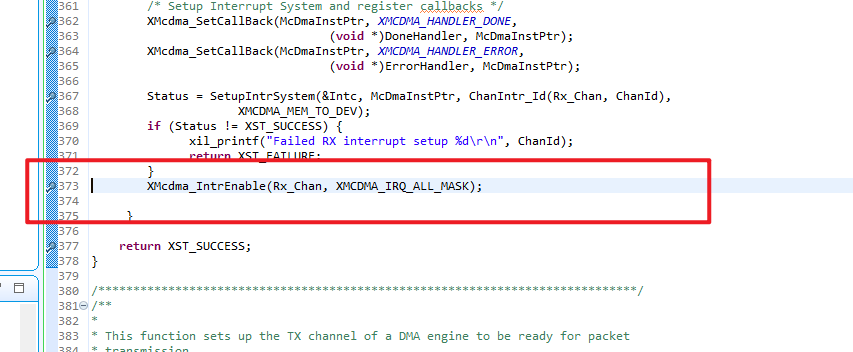

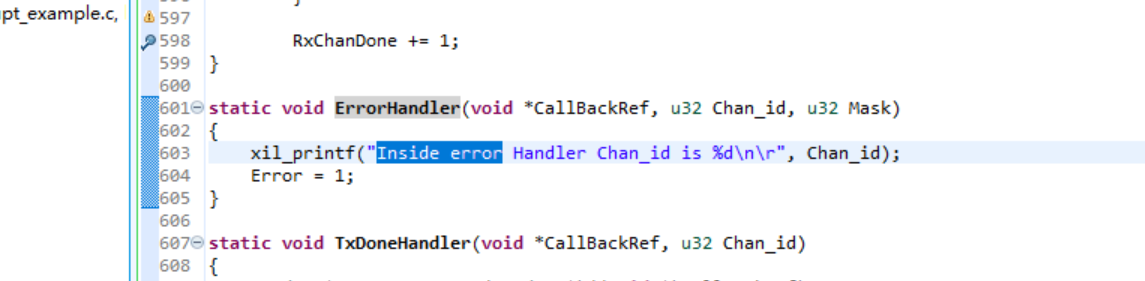

程序实在chanid=2的时候，打开 MCDMA 接收中断的总开关XMcdma_IntrEnable(Rx_Chan, XMCDMA_IRQ_ALL_MASK);的过程中进入异常中断的确认 XMDMA 的中断是否成功注册

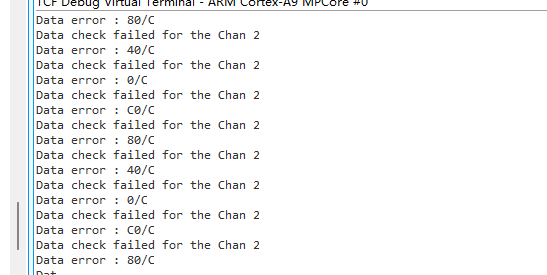

怀疑是chanid=2的rx_chan的地址不合法？（定位结果：是校验出了问题）打印出自中断函数DoneHandler(void * CallBackRef, u32 Chan_id)

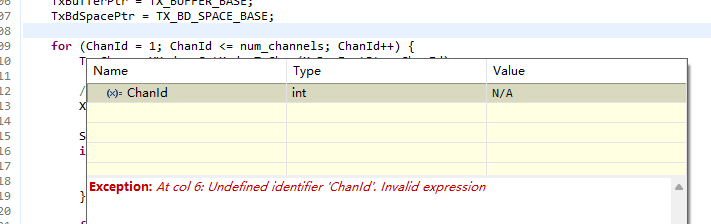

chanid=2的的时候好像完整跑完了程序，第三次for循环的时候chanid=N/A了所以问题有可能是chanid=2时出现的，也有可能是chanid=2运行完成以后chanid=N/A的时候出现的

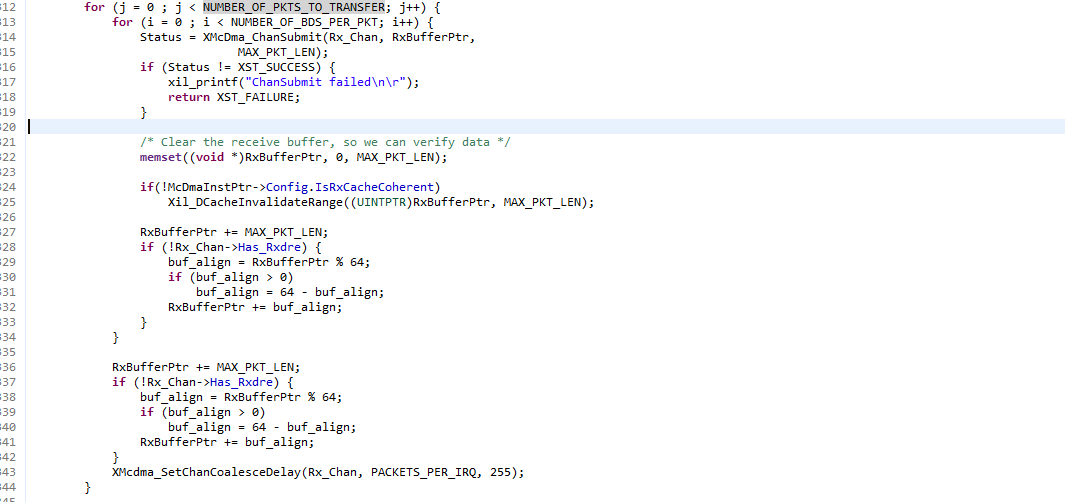

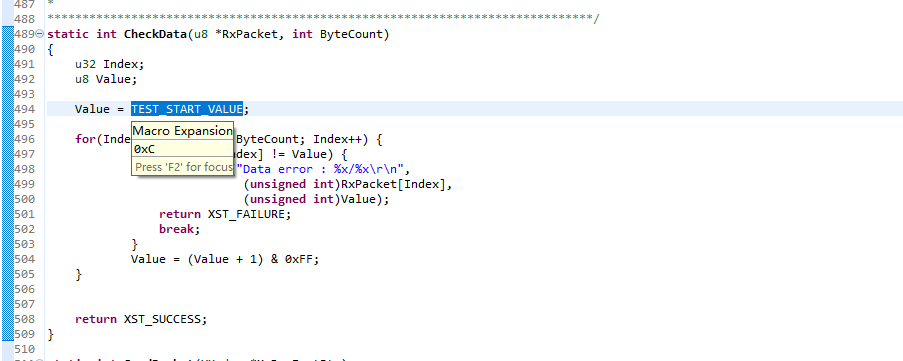

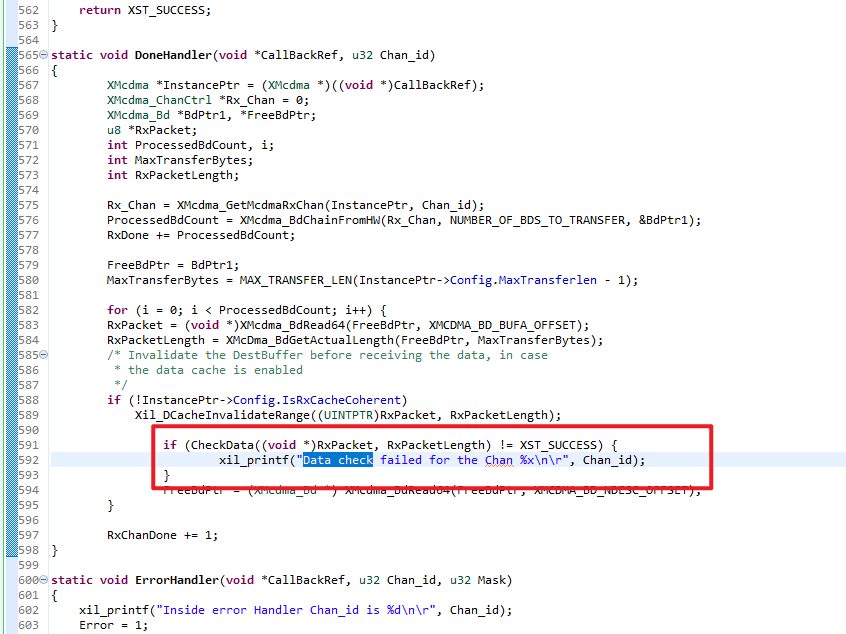

这里有个data校验，而这个data校验是用于收发循环例程的校验代码那个例程里是从0xc开始递增造数发出。收通道校验是否是从0xc开始的递增数据。而目前代码的接收端是接在模拟源上的，不需要校验，注释掉这段校验代码防止异常中断发生

问题，为什么chanid=1的时候校验没出问题，但是chanid=2的时候校验却出问题了呢

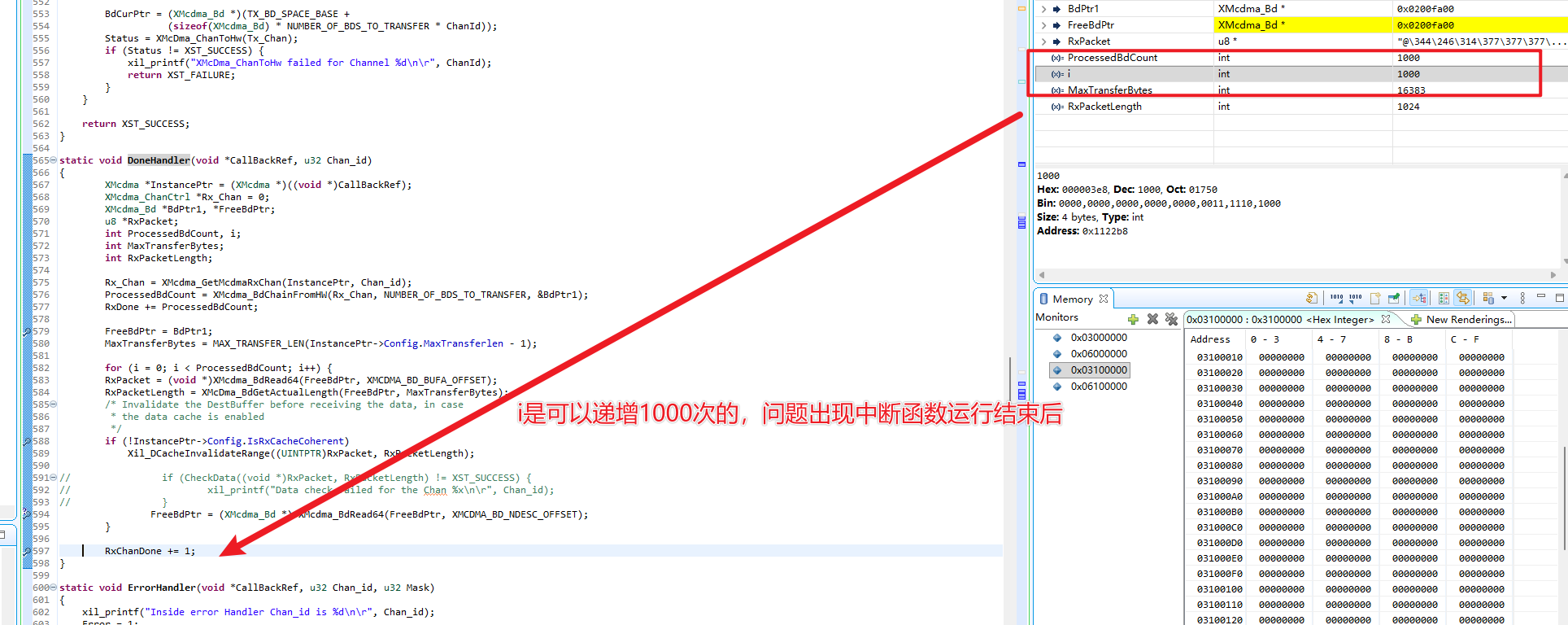

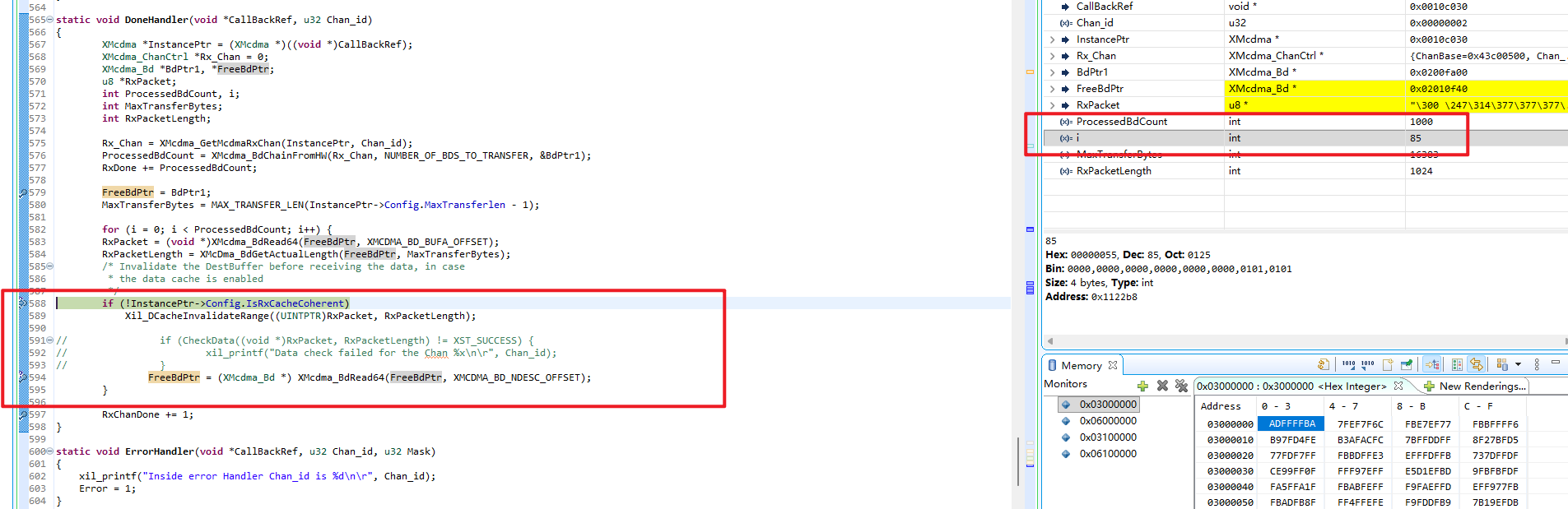

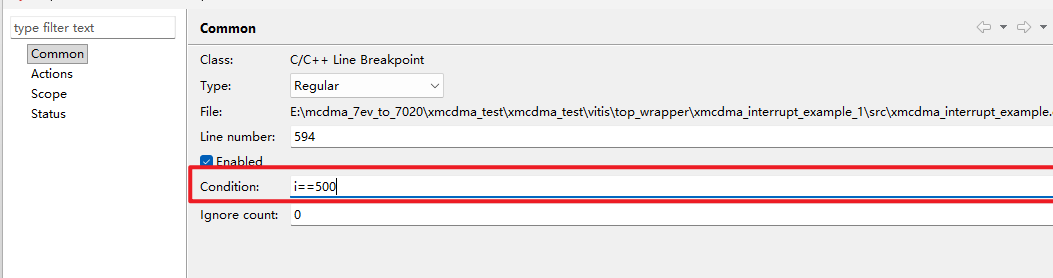

中断函数的这个地方不断增加，i增加，bd递增，达到1000bd以后

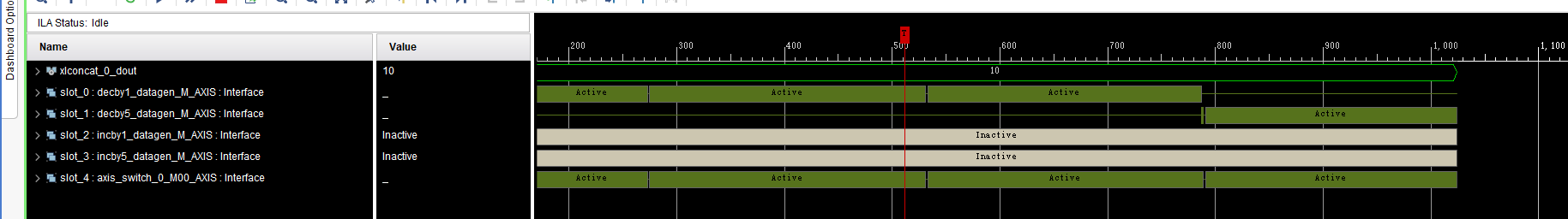

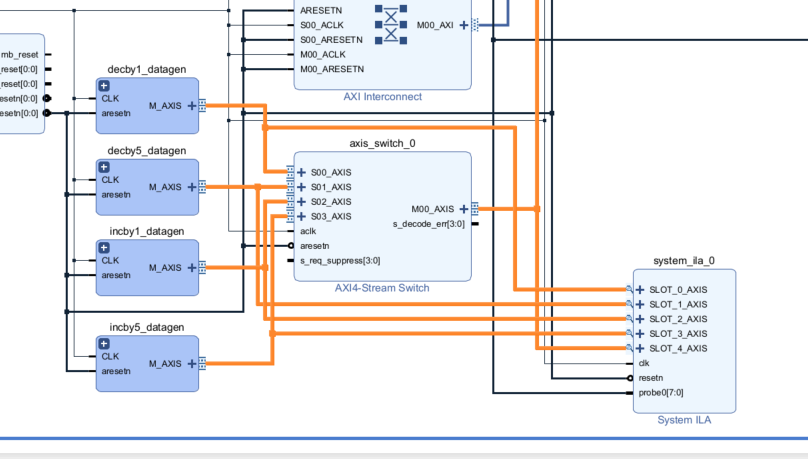

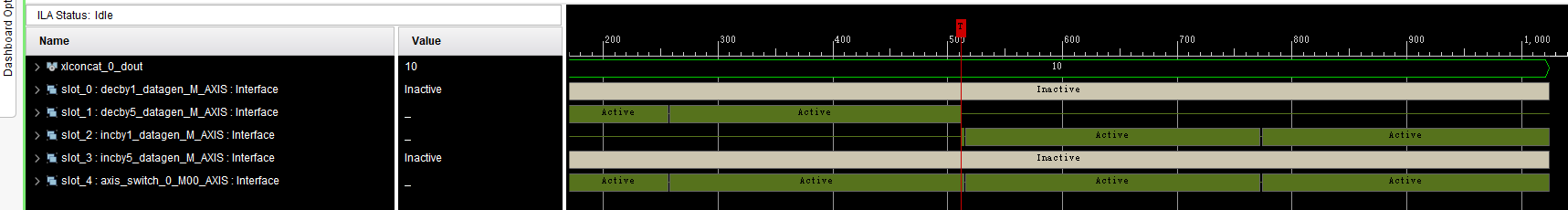

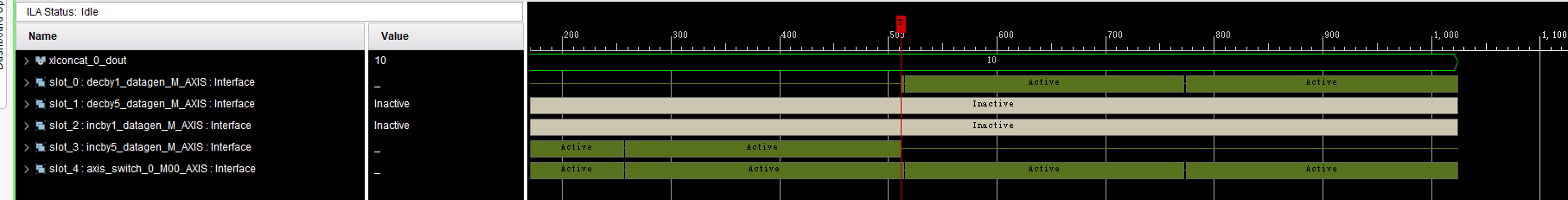

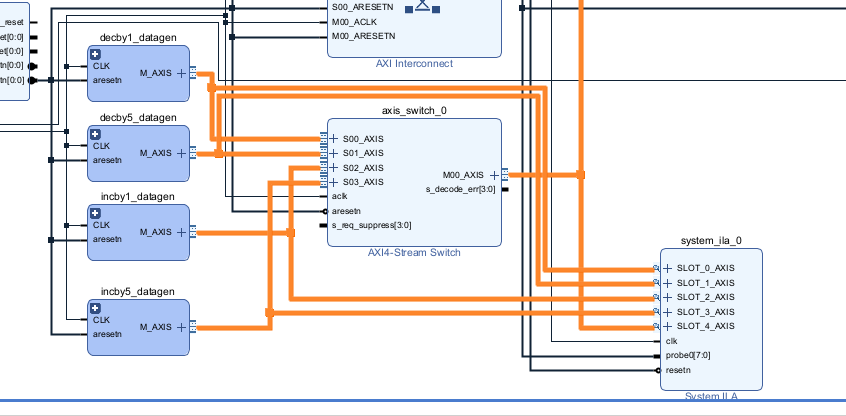

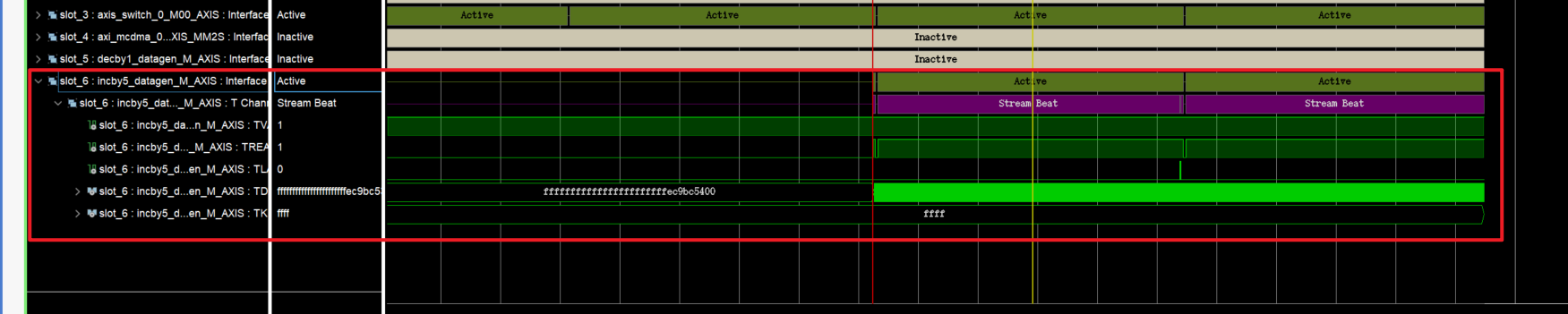

0123探针ila口接4路信号源，4号探针接switch出口，验证信号源是正确的

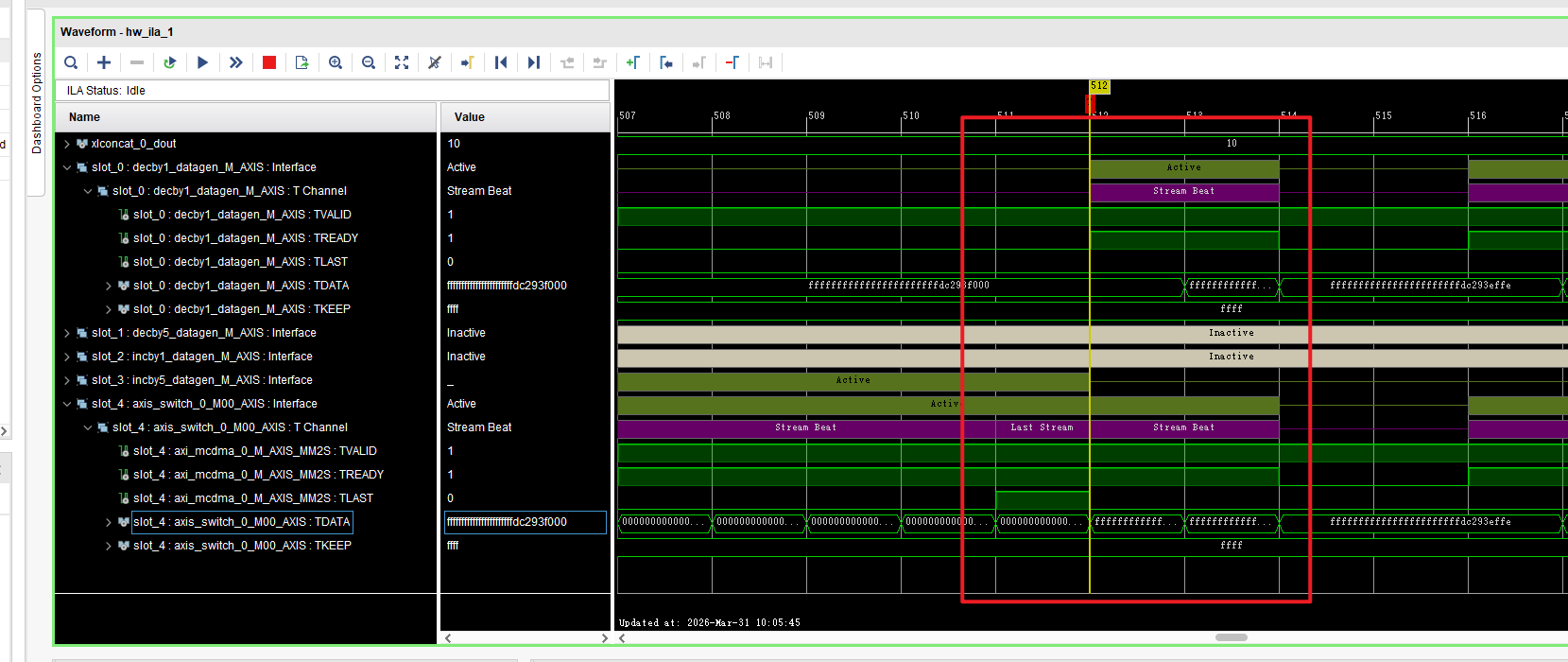

为什么tlast后面还有两个数据？？？

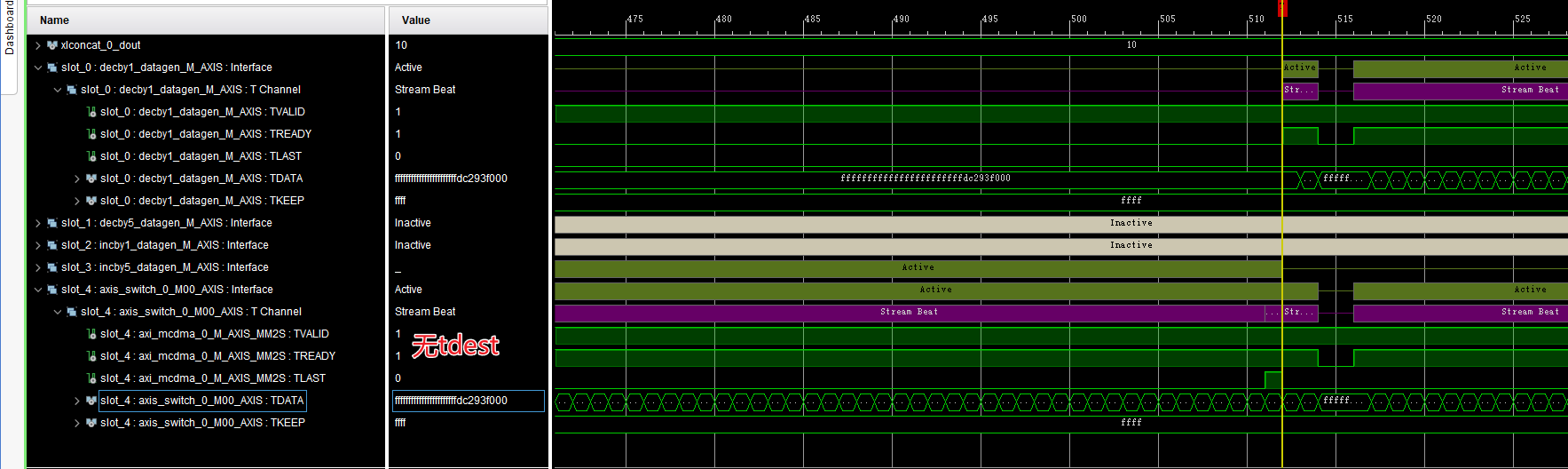

为什么ila没有抓到tdest的值？

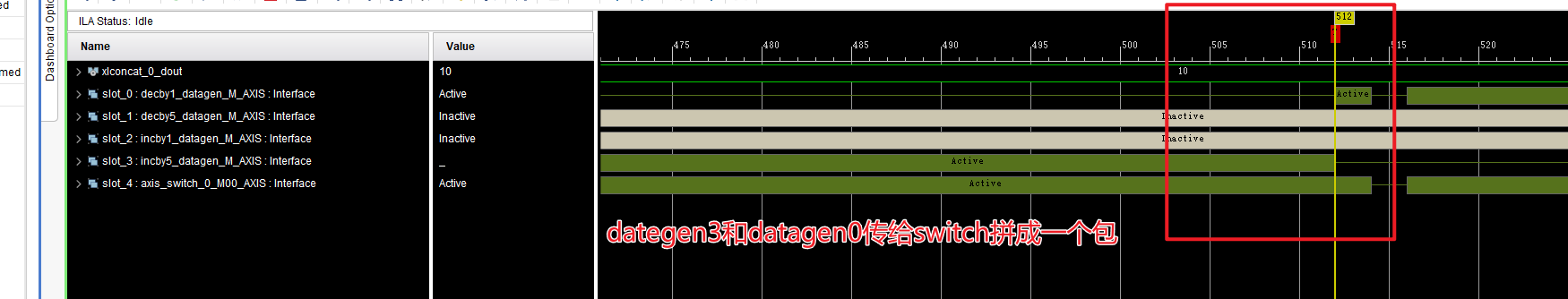

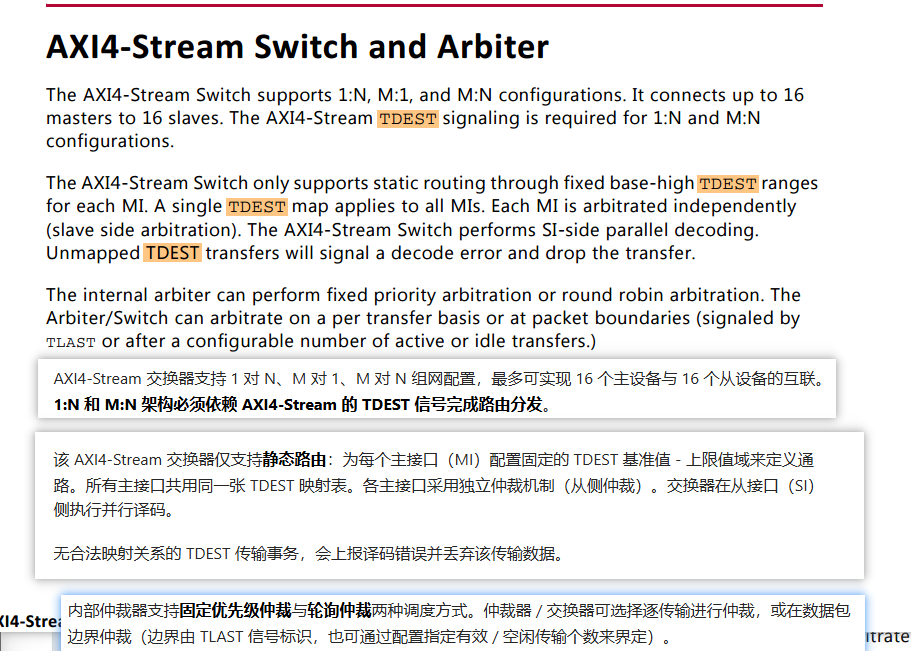

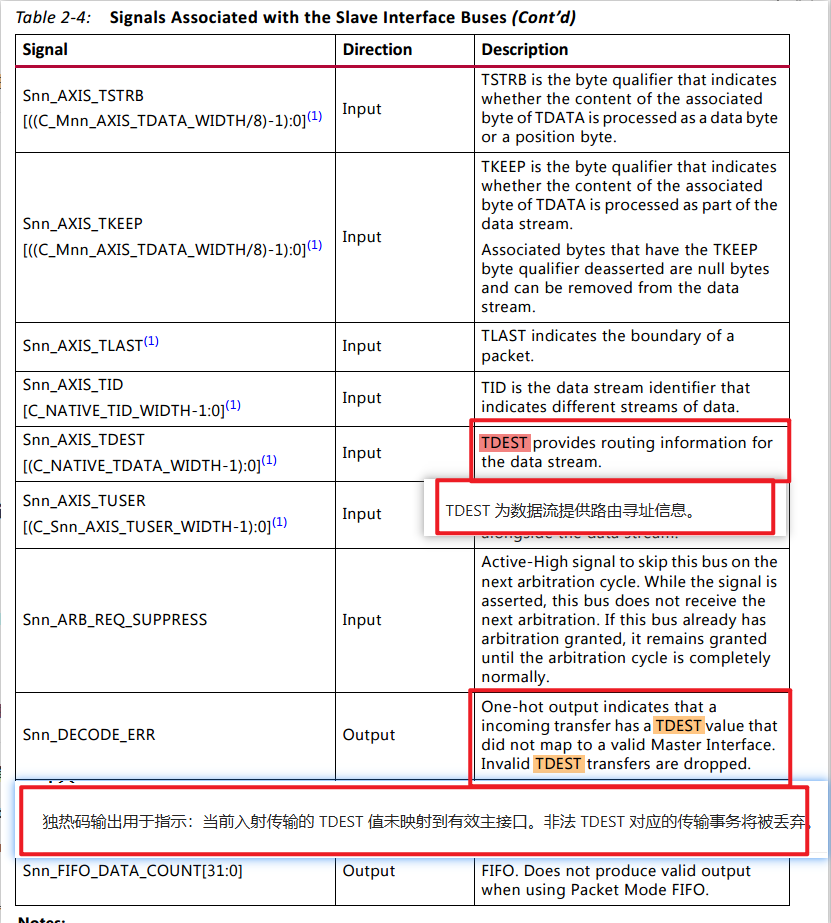

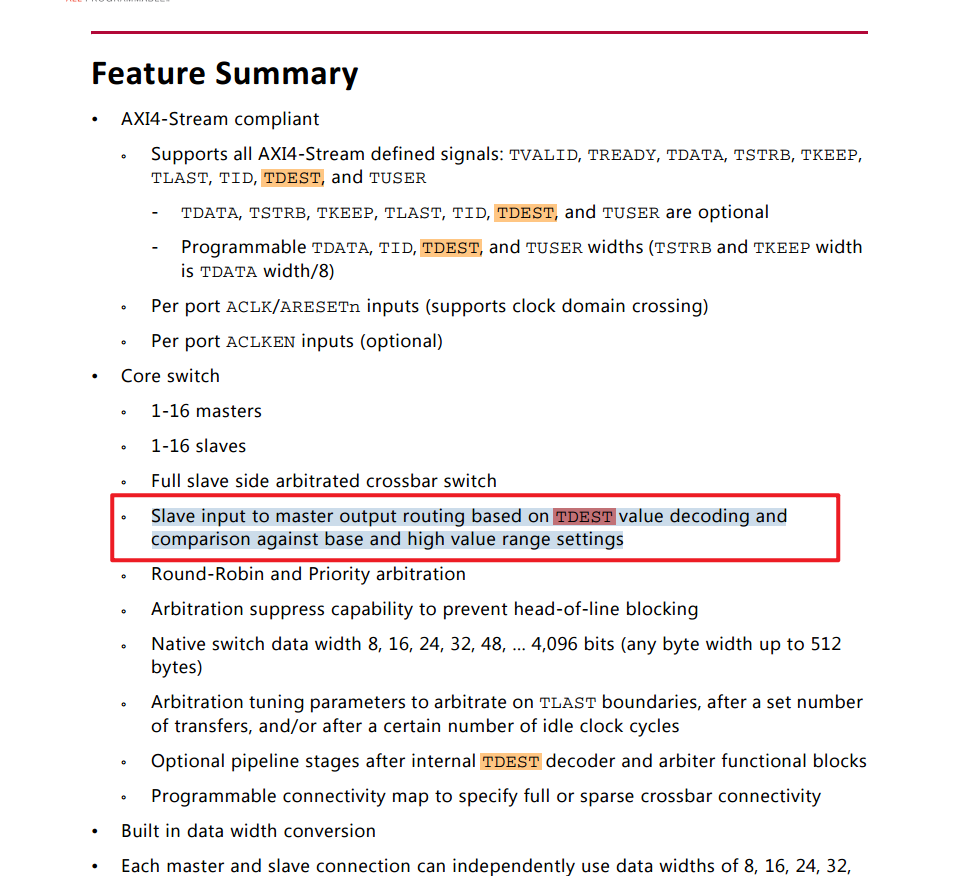

两个数据源切换，switch取datagen3前部分和datagen0后部分拼成一个，这样是否可行，是不是数据传输时候要带着tdest来区分通道编号，那为什么ila又看不到tdest的值？

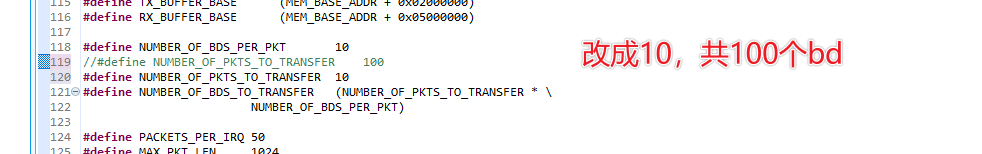

修改bd数量 bd改小以后收到数据了

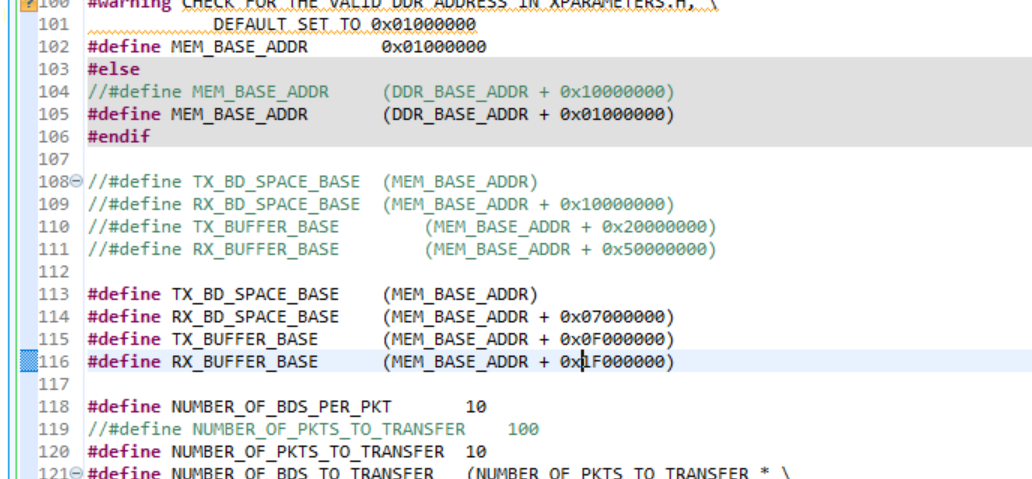

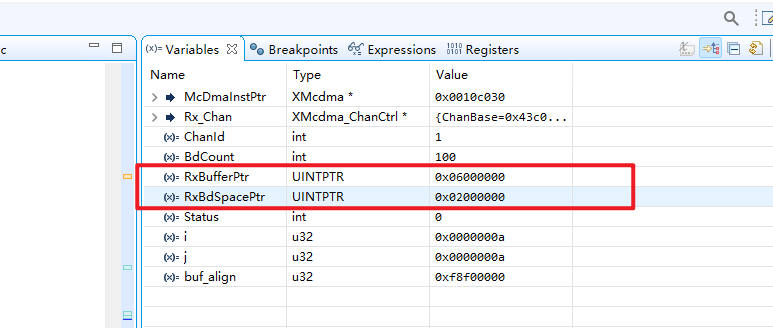

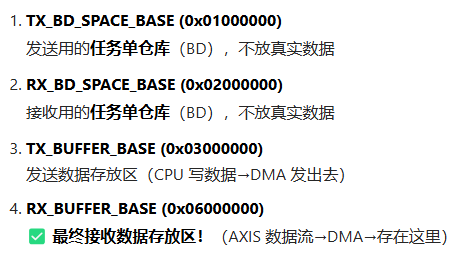

一个bd是64字节 100个bd是6400字节单通道BD占用 = 100×64 = 6400 字节 = 0x1900 单通道数据缓冲区 = 10包×1024字节 = 10240 字节 = 0x2800 4个通道100个bd

找到rx通道起点，算出ddr对于4个收通道的地址分配

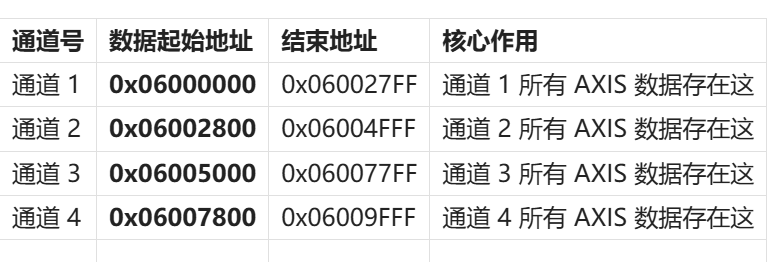

通道号	数据起始地址	结束地址	核心作用
通道 1	0x06000000	0x060027FF	通道 1 所有 AXIS 数据存在这
通道 2	0x06002800	0x06004FFF	通道 2 所有 AXIS 数据存在这
通道 3	0x06005000	0x060077FF	通道 3 所有 AXIS 数据存在这
通道 4	0x06007800	0x06009FFF	通道 4 所有 AXIS 数据存在这

信号源造数规则：

通道号	规则	步进
通道1	递减	1
通道2	递减	5
通道3	递增	1
通道4	递增	5

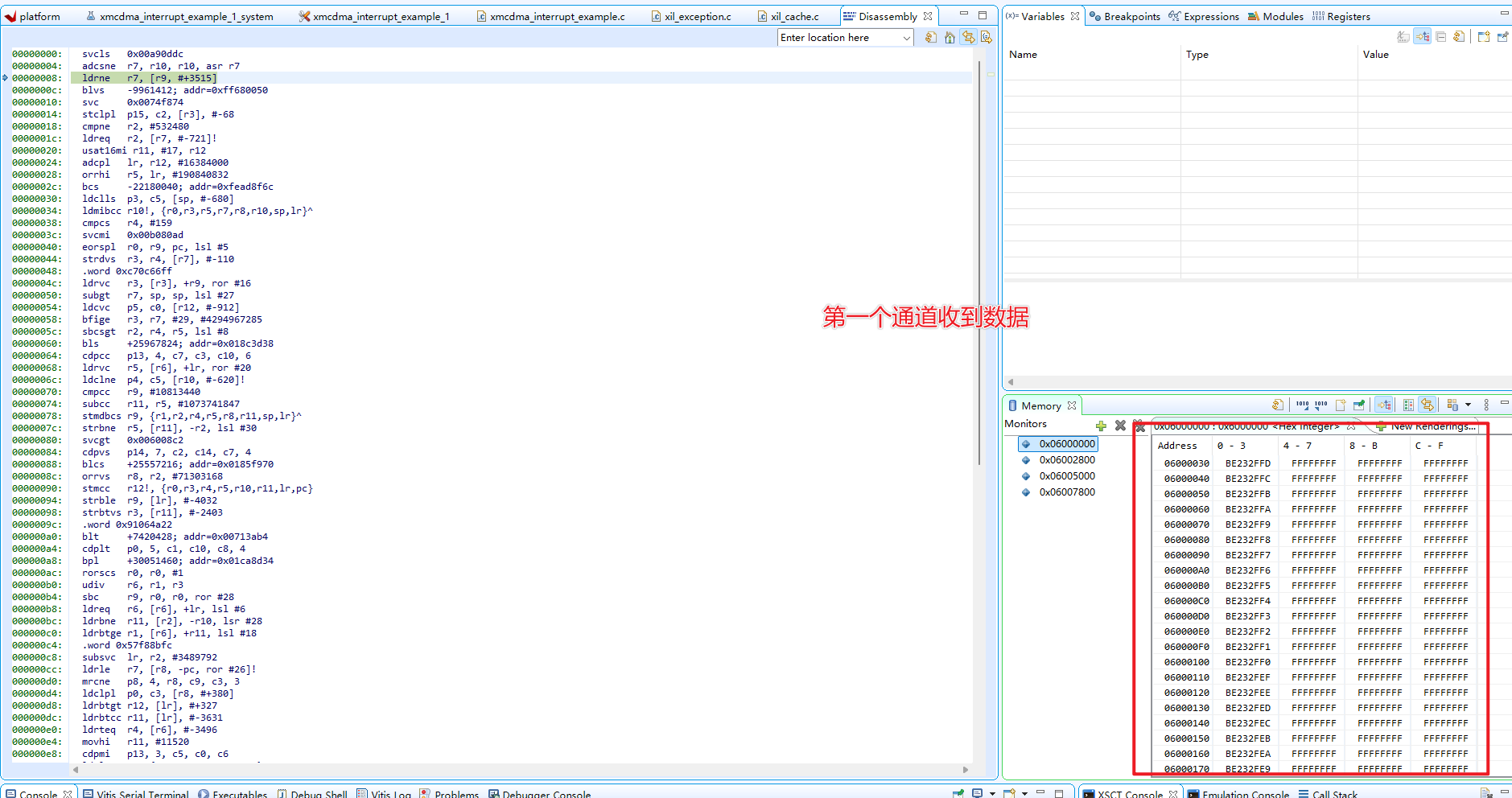

接收数据情况：134通道收到数据，2通道未收到

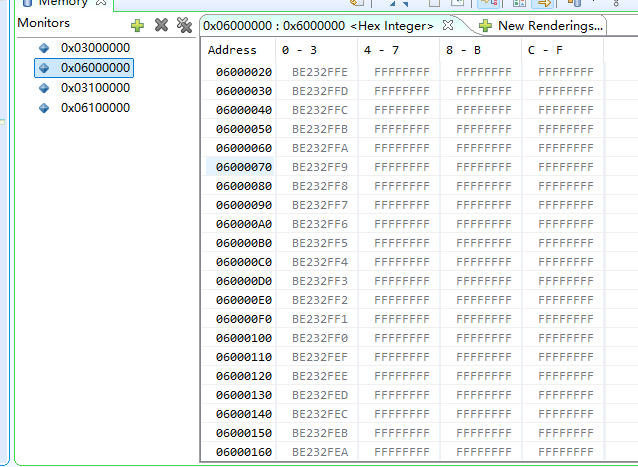

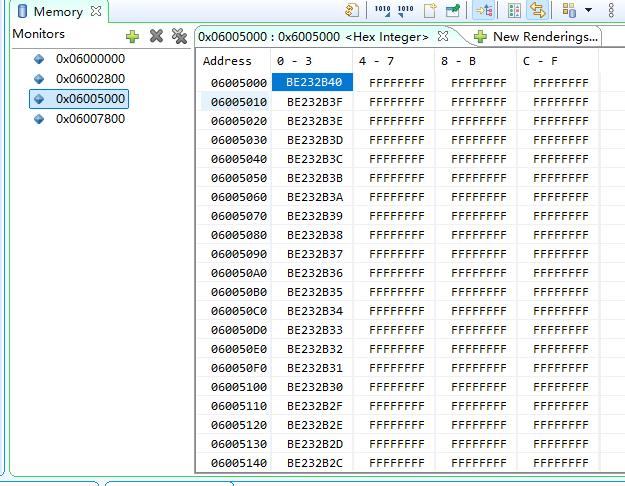

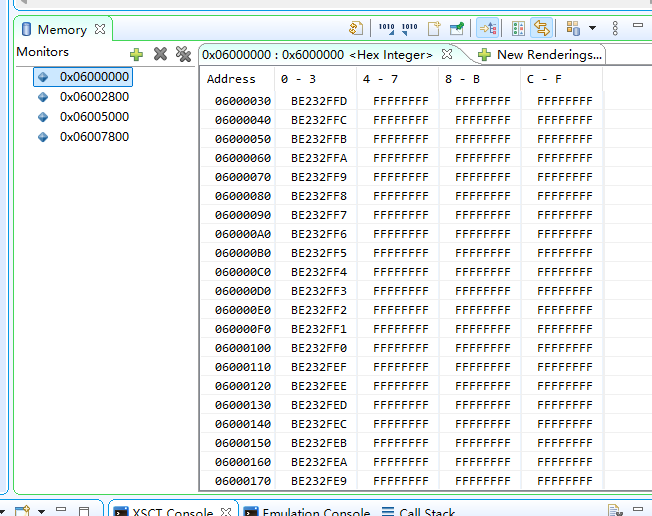

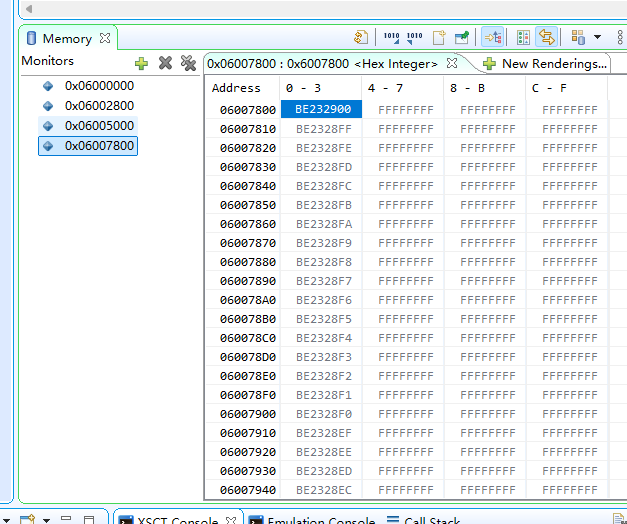

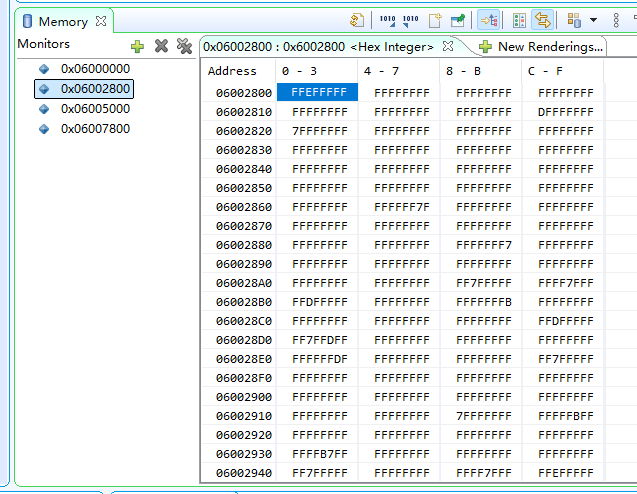

看ddr内存情况是所有的数据都是递减且步进1
