AXI介绍
什么是AXI：高级可扩展接口，是AMBA的一部分 AMBA：高级微控制器总线架构，是1996年首次引入的一组微控制器总线。是开放的片内互联的总线标准，能在多主机设计中实现多个控制器核外围设备之间的连接管理
AXI接口的三种类型 AXI4（AXI4-FULL）：用于高性能的存储映射需求。（存储映射：主机在对从机进行读写操作时，指定一个目标地址，这个地址对应系统存储空间的地址，表示对该空间进行读写操作） AXI4-Lite：简化版AXI4接口，用于低吞吐率存储器映射的通信 AXI4-Stream（ST）：用于高速流数据通信
AXI的优点：
生产力： 灵活性： AXI4（支持突发256） AXI4-Lite（1个数据）都属于存储器映射， AXI-ST不属于存储器映射，突发长度不受限制 可获得性： AXI工作方式
AXI4和AXI4-Lite包含5个独立的通道

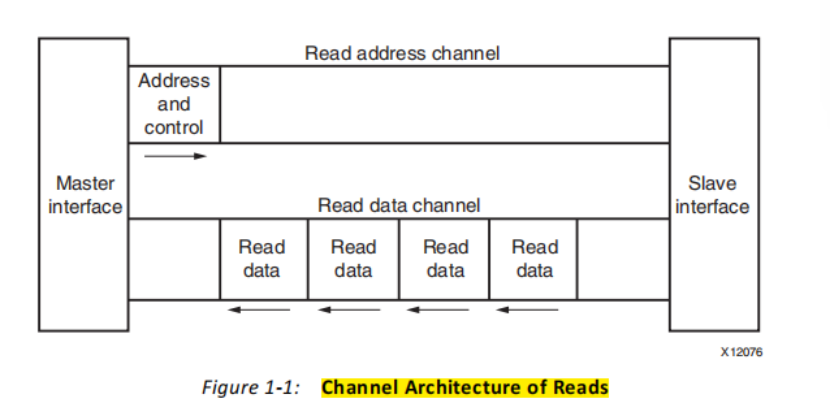

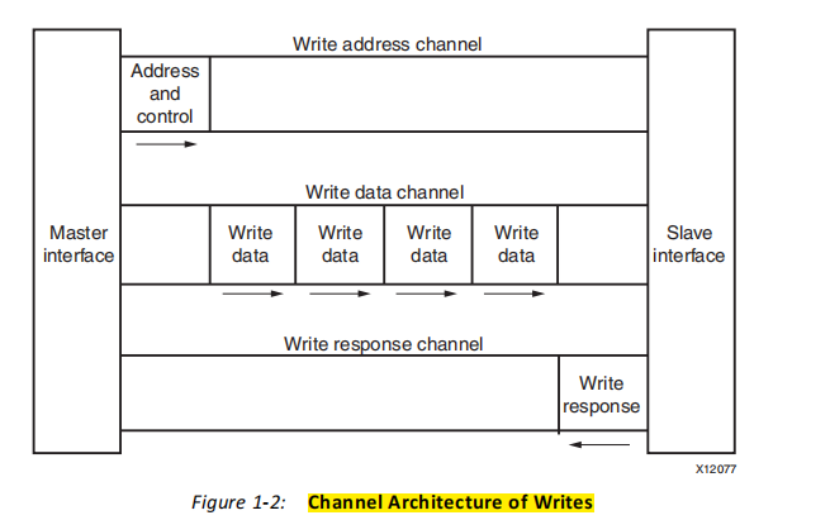

读地址通道 读数据通道 写地址通道 写数据通道 写响应通道
AXI4：由于读写地址通道时分离的，所以支持双向同时传输；突发长度最大256 AXI4-Lite：和AXI4比较类似，但是不支持突发传说 AXI4-ST：只有一个单一数据通道，和AXI4的写数据通道比较类似，突发长度不受限制。

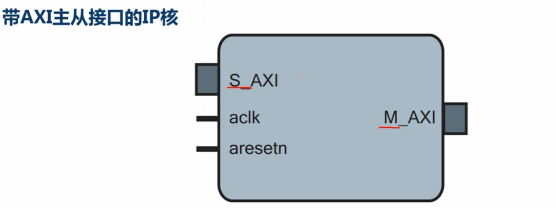

AXI InterConnect和AXI SmartConnect
这两个IP核都用连接单/多个存储器映射的AXI Master和单/多个存储器映射的AXI Slave
信号的描述 信号在全局时钟上升沿采样，复位信号低电平有效

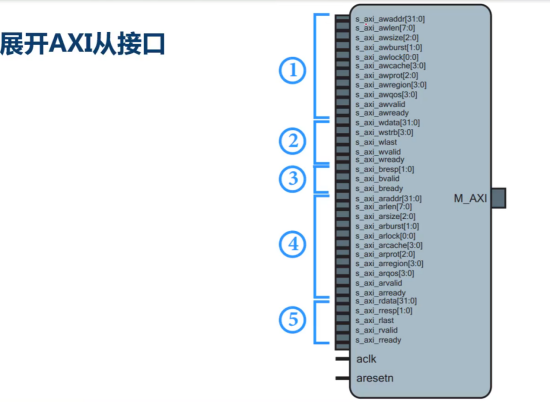

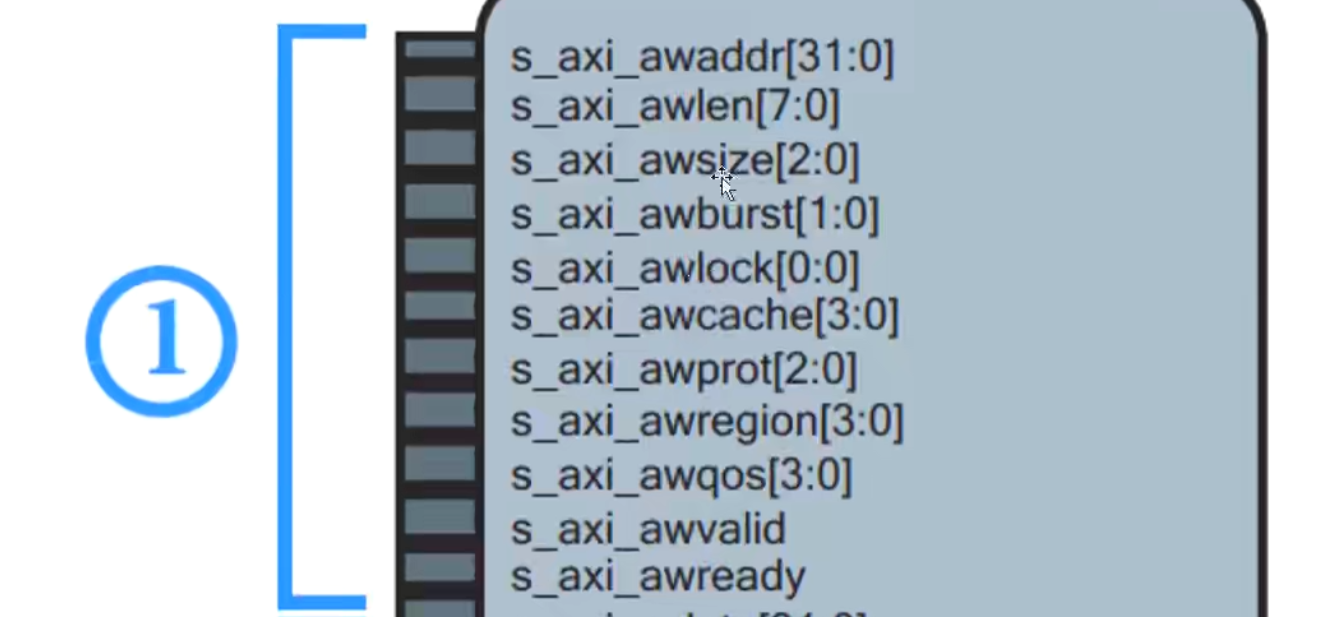

写地址通道信号： AWID ==AWADDR==：写地址，起始地址 ==AWLEN==：突发长度。有个+1 ==AWSIZE==：突发大小，单个数据的数据量 ==AWBURST==：突发类型FIXED、INCR字节单位累加、WRAP AWLOCK：锁的类型，正常传输or独有传输 AWCACHE： 0010是不缓存 AWPORT： AWQOS：服务质量 AWREGION：区域ID AWUSER：用户自定义信号 ==AWVALID==：握手机制，master发出，当前数据有效 ==AWREADY==：握手机制，slave发出，当前从机是否准备好接收数据

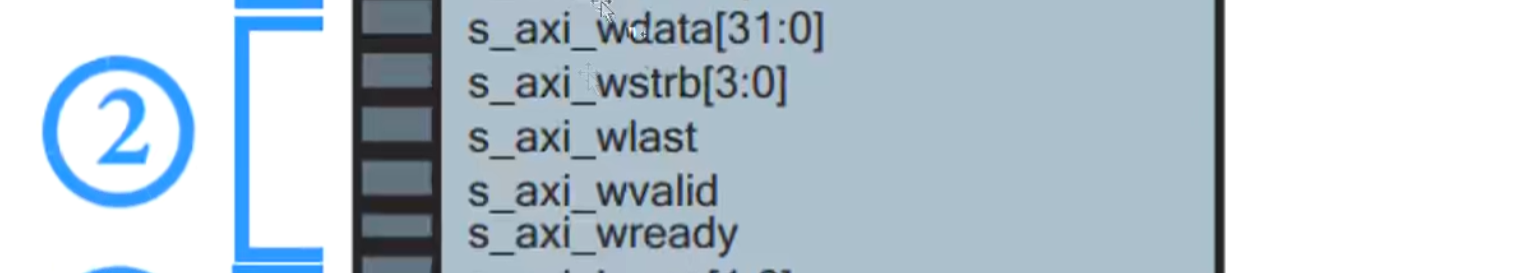

写数据通道信号： WID： ==WDATA==：写入数据 ==WSTRB==：写选通信号，指示当前WDATA的哪一位数据有效 ==WLAST==：拉高通知从机，当前数据是最后一个数据 WUSER：用户自定义信号 ==WVALID==：握手机制。master发出，当前数据有效 ==WREADY==：握手机制。slave发出，当前从机是否准备好接收数据

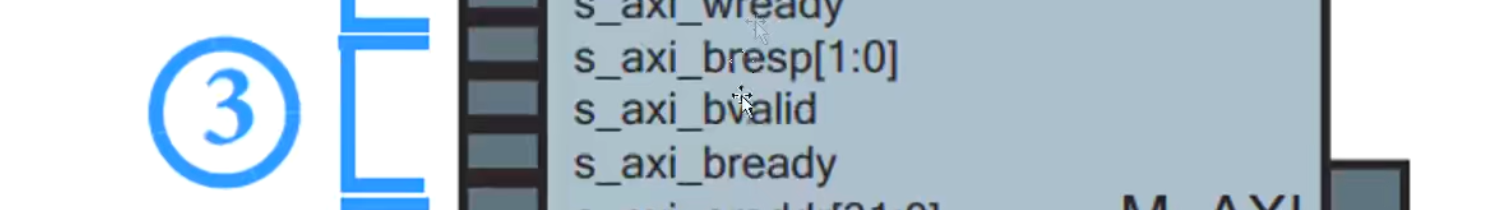

写响应通道信号： BID： ==BRESP==：写传输状态，从机发给主机 OKAY、EXOKAY独占式存取、SLVERR从机错误、DECERR解码错误 BUSER： ==BVALID==：slave发出。 ==BREADY==：master发出。

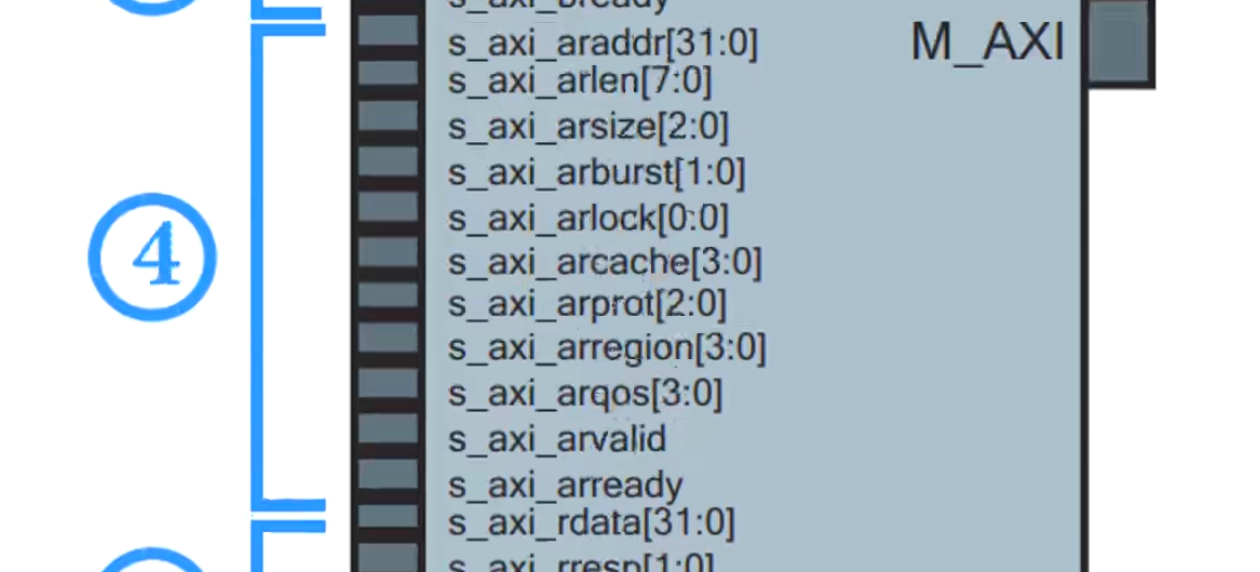

读地址通道信号： ARID： ==ARADDR==：读地址 ==ARLEN==：突发长度 ==ARSIZE==：突发大小 ==ARBURST==：突发类型 ARLOCK：锁类型 ARCACHE： ARPROT： ARQOS：服务质量 ARREGION：区域ID ARUSER：自定义信息 ==ARVALID==：握手机制。 ==ARREADY==：握手机制。

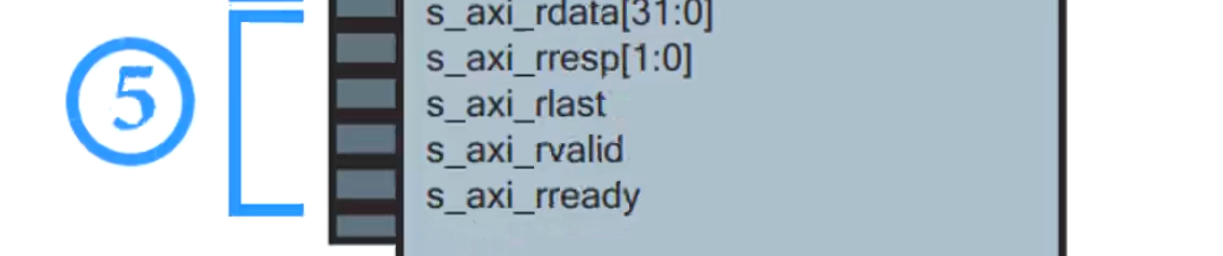

读操作通道： RID： ==RDATA==：读数据 RRESP：读响应 ==RLAST==：突发传输的读的最后一个数据 RUSER： ==RVALID==：握手机制。 ==RREADY==：握手机制。
时钟和复位

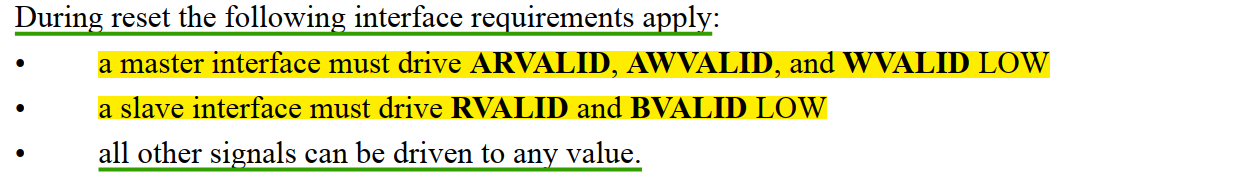

时钟：使用全局时钟ACLK，上升沿采样 复位：

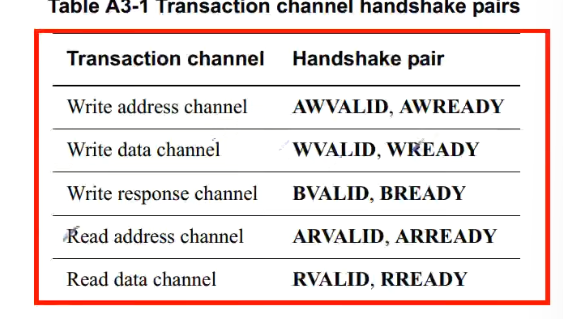

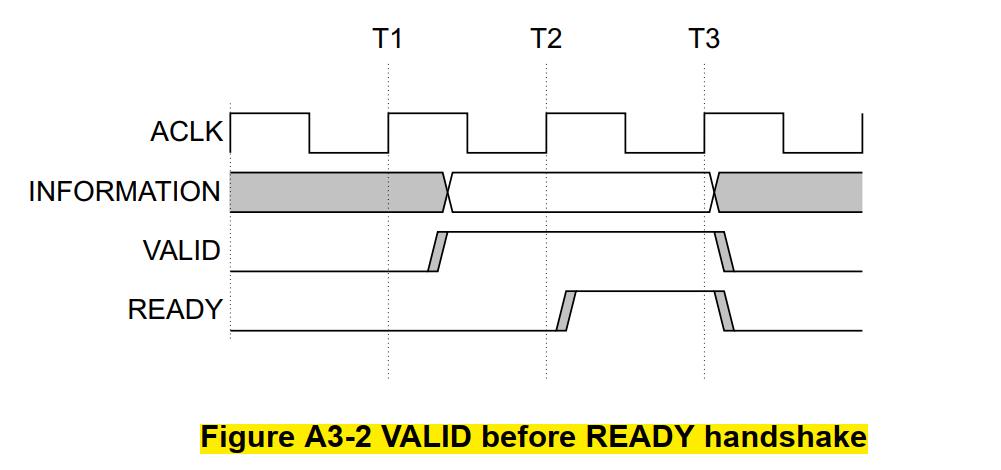

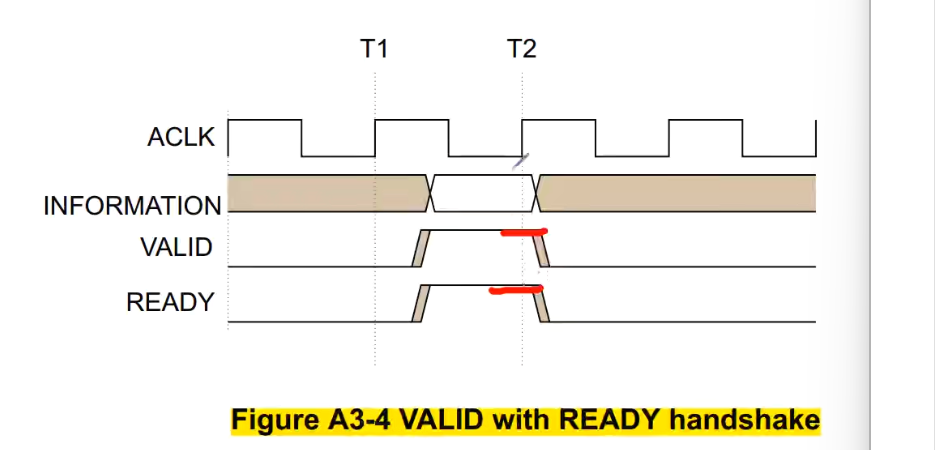

握手处理： 五个通道使用相同的VALID/READY握手处理来传输地址、数据和控制信息 双向流程控制机制意味着master和slave都可以控制传输速率 源端产生VALID表示地址、数据和控制信息何时有效 目的端产生READY表示当前可以接收信息 ==传输只有在VALID和READY同时高电平时才会发生==

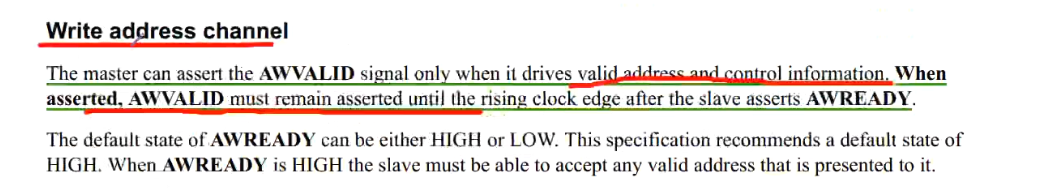

写地址通道： 当地址和控制信息有效时，主机才能拉高AWVALID信号 当AWVALID信号拉高之后，要保持不变直到下一个时钟上升沿

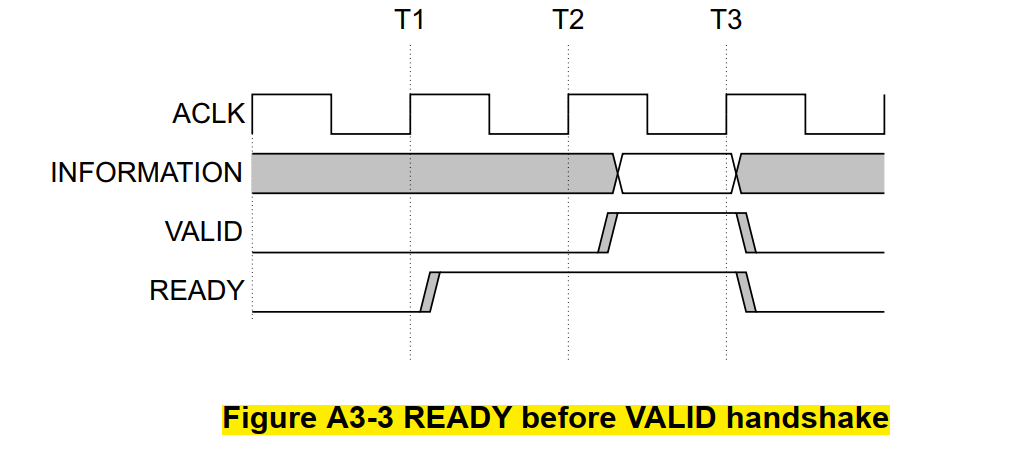

写/读响应READY应跟在VALID后面

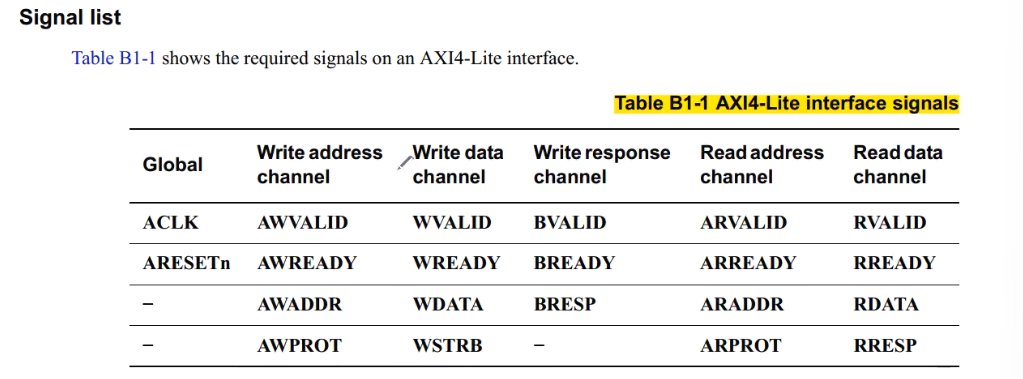

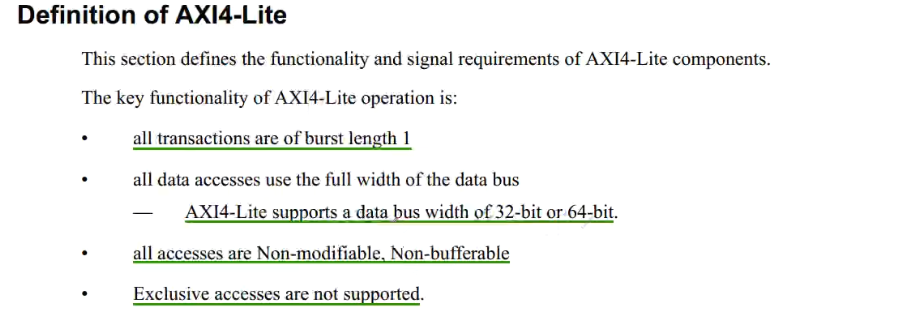

AXI4-Lite介绍 适用于当不需要AXI4完整功能的时候，可实现一些简单的控制寄存器的读写 突发长度时1 数据位宽32or64 五缓存 不支持独占式访问
接口较少

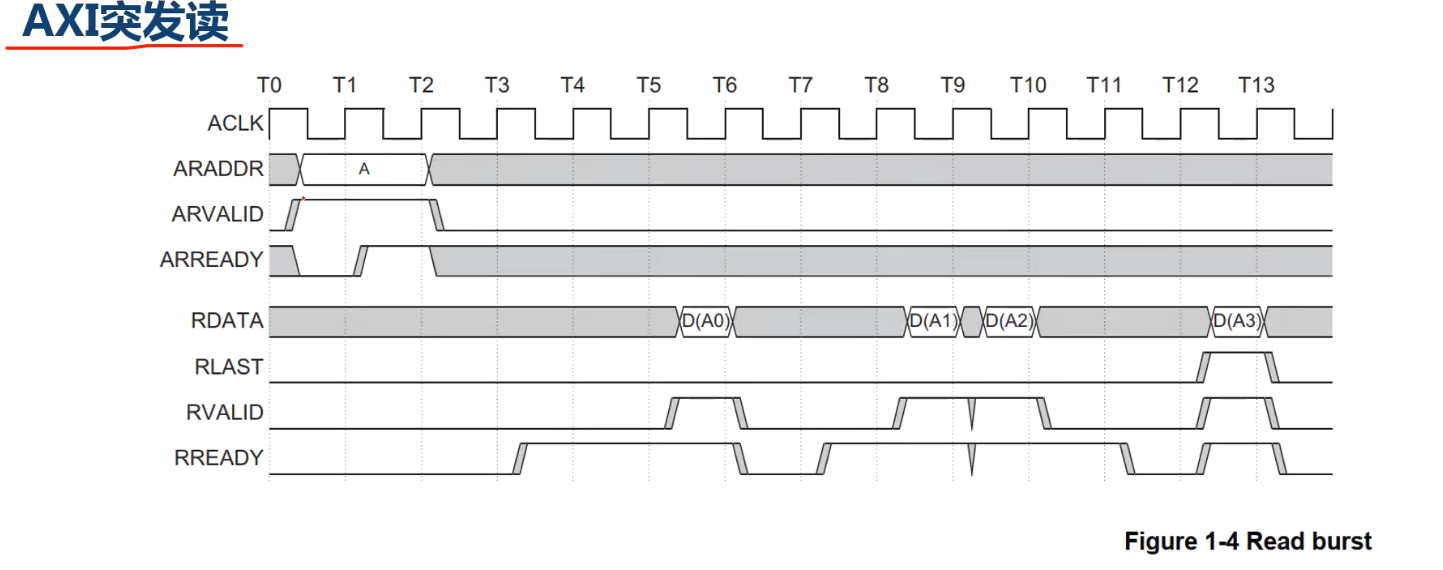

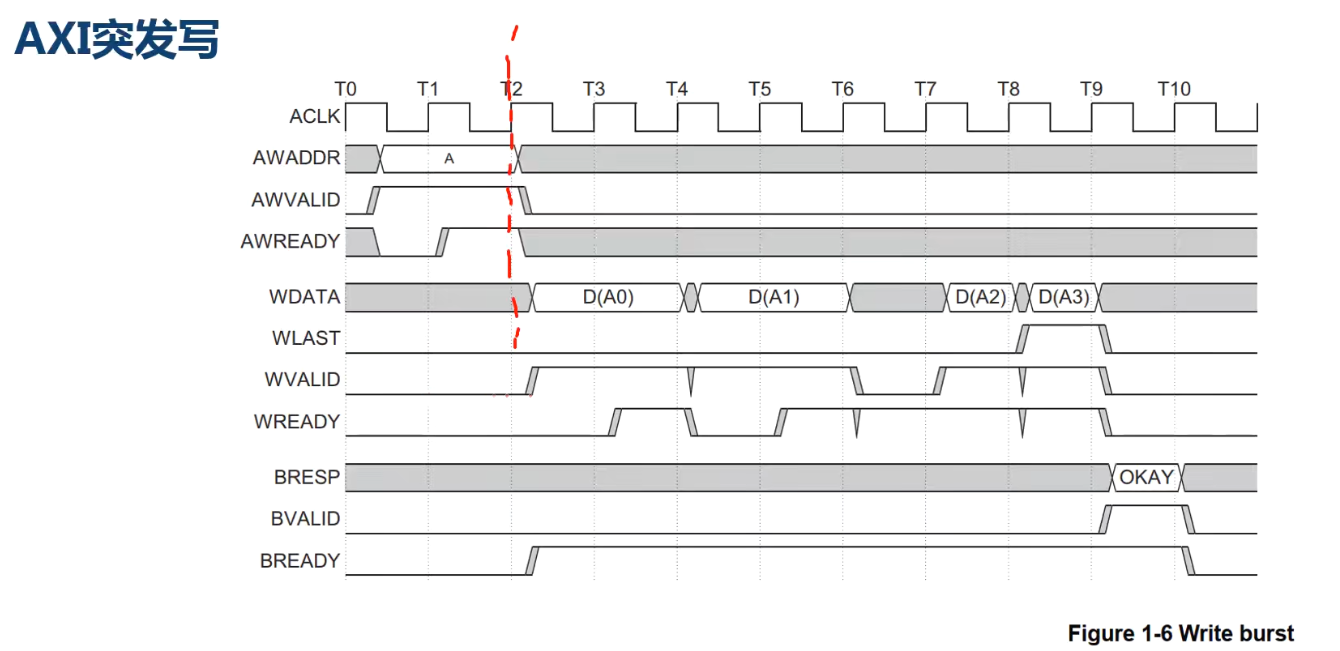

时序图：
