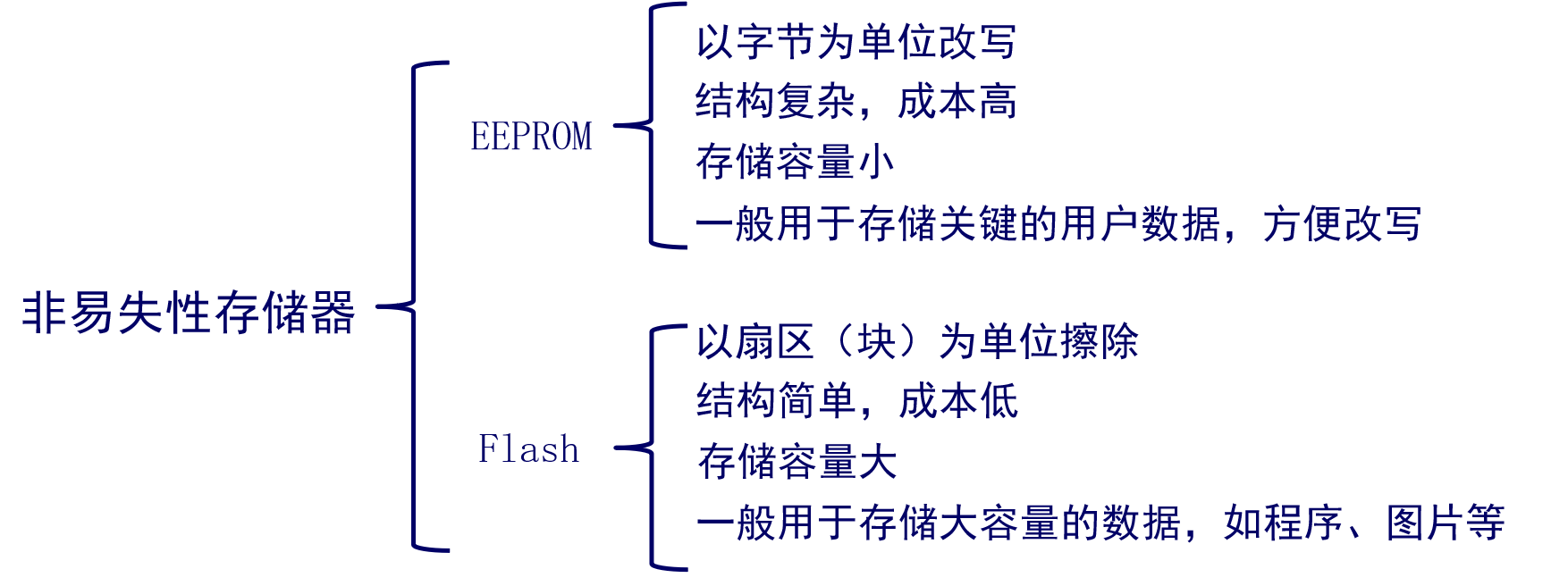

EEPROM：非易失性存储器。断电保存数据，支持改写
开发板板载了AT24C64芯片

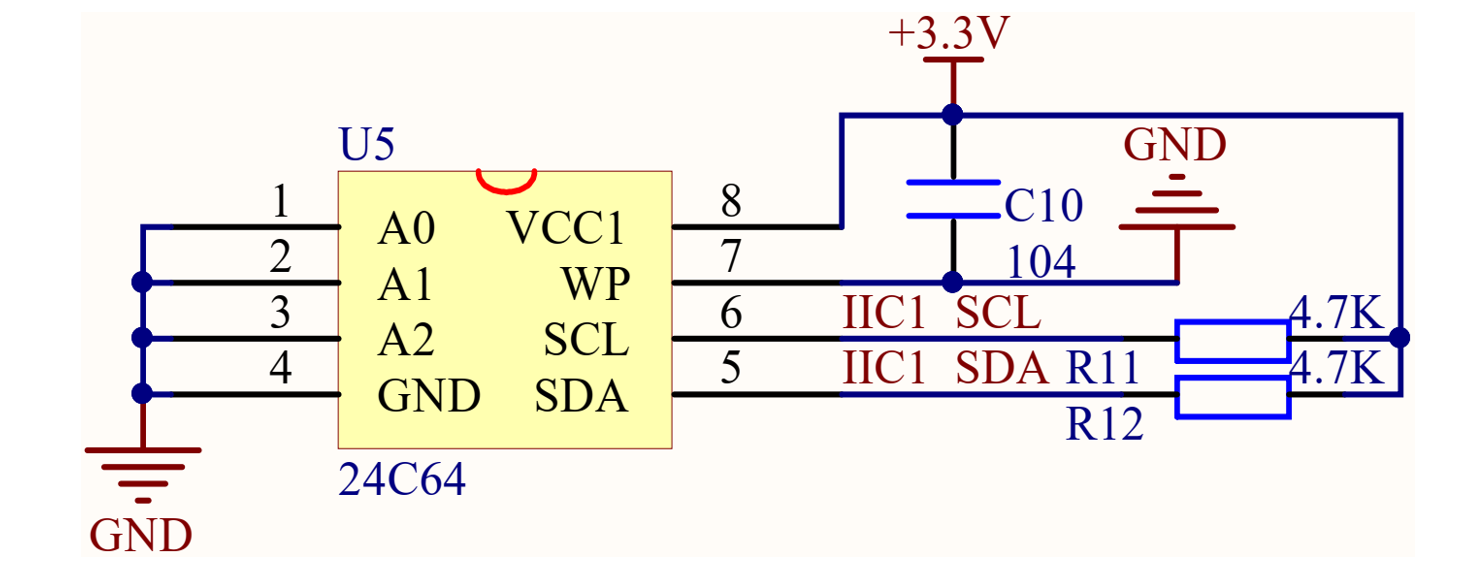

硬件设计

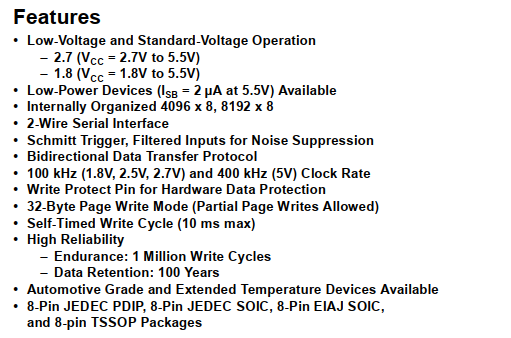

AT24C64芯片数据手册阅读笔记： 特性： 支持两种电压：2.7-5.5 or 1.8-5.5（开发板常用3.3v） 8192字节x8 = 64kbit 2线串行接口（iic） 双向数据传输（半双工） 通信速率：不同电压速率不同，不超400k就ok 写保护引脚 32字节的页写模式 写周期最大==10ms== 读写次数100万次，保留100年 封装（硬件工程师关心）

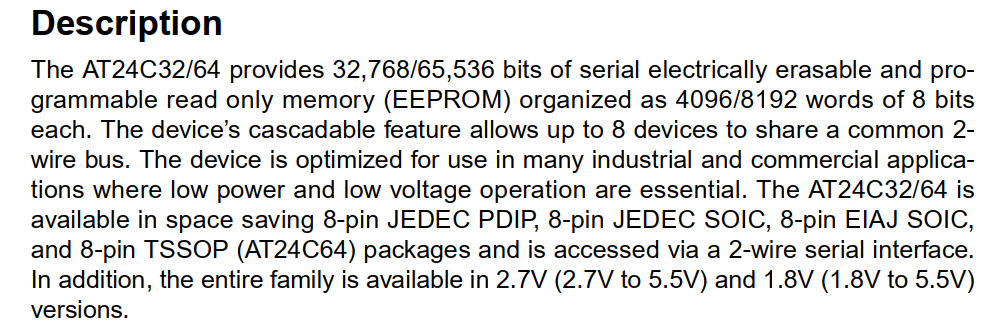

描述 8192字节x8 = 64kbit 65536位 非易失性 最大支持8颗同时挂载到iic接口

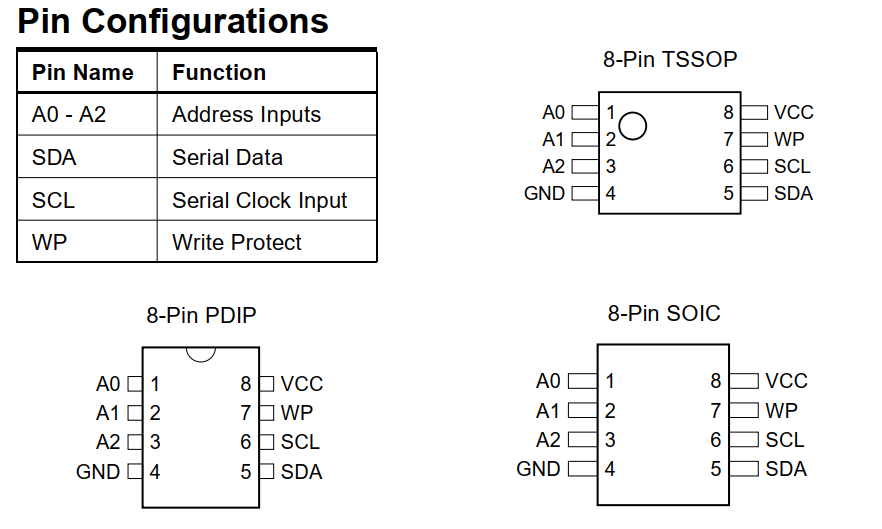

芯片不同封装的引脚 A0-A2是地址配置 SDA：串行数据线 SCL：串行时钟输入线 WP：写保护

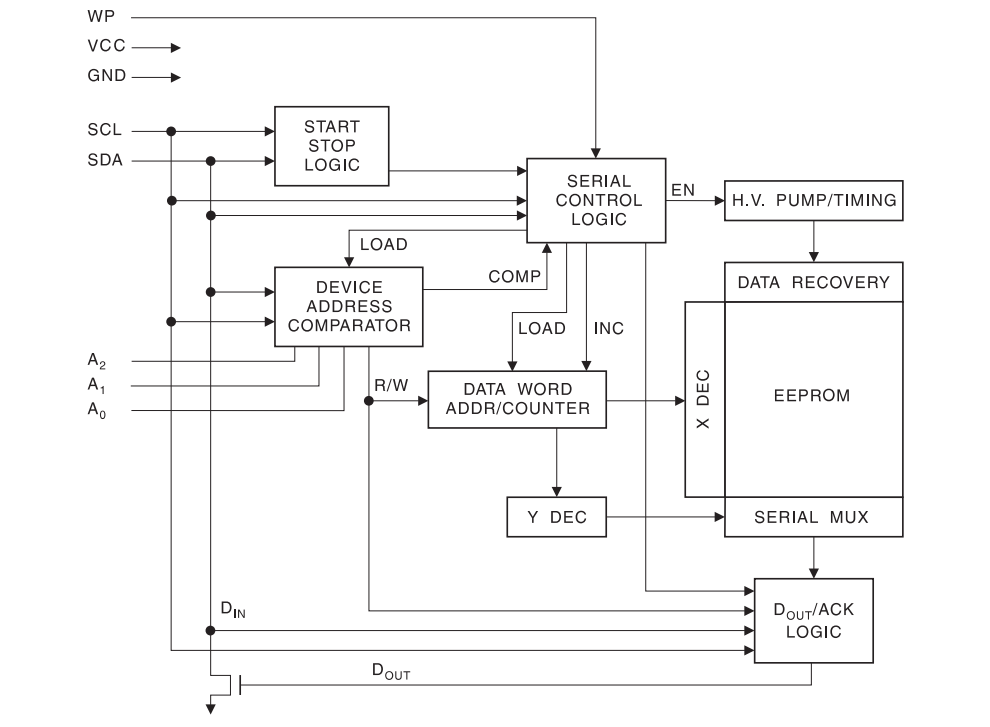

框图

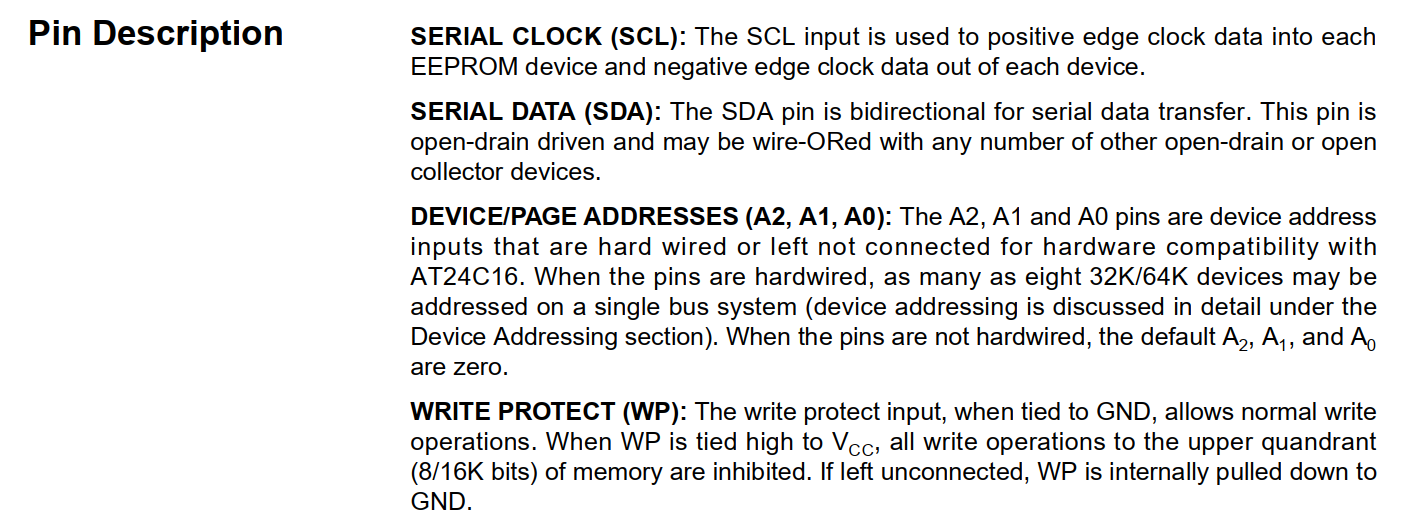

引脚介绍： SCL：上升沿将数据写到EEPROM里，下降沿从EEPROM输出数据 SDA：双向，分时复用 A2A1A0：改变器件地址。默认接地 WP：写保护。接GND允许操作。接VCC后写保护，无法往EEPROM里写数据

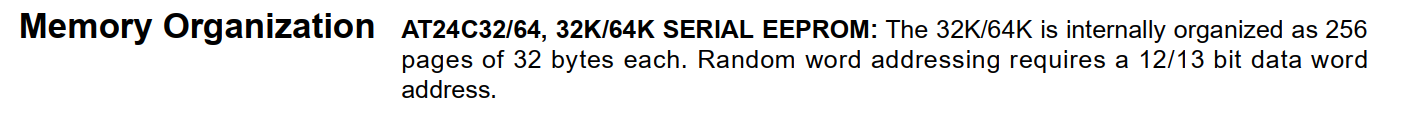

内部结构 256页 每页32字节 共8k字节 64kbit 随机字地址范围12对应AT24C32，13对应AT24C64（字节地址总共13位）

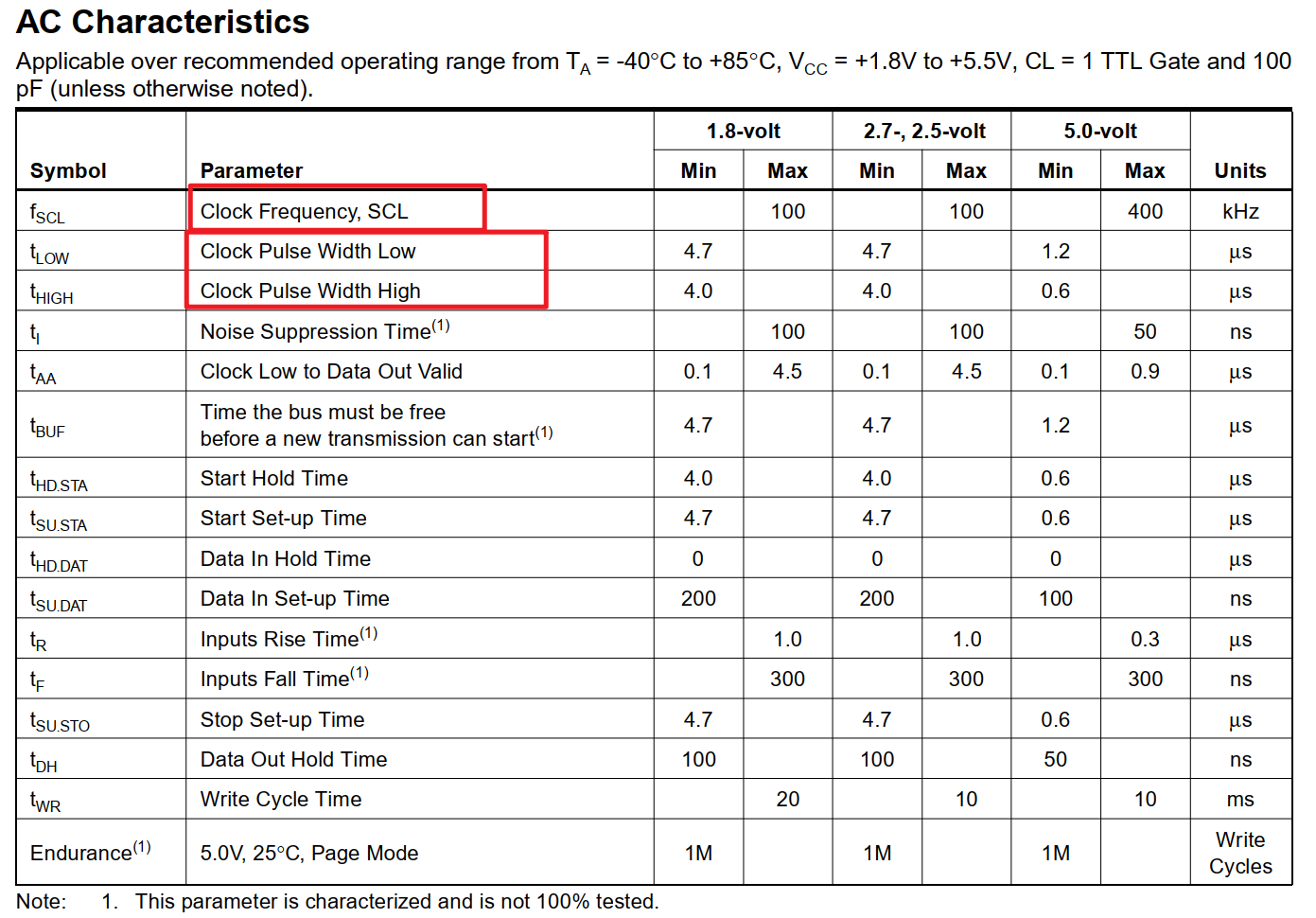

其他参数，影响时序
IIC通信协议 集成电路总线，两线式串行总线，半双工。适用于主从通信，支持一主多从。 标准模式：100Kbit/s 快速模式：400Kbit/s 高速模式：3.4Mbit/s

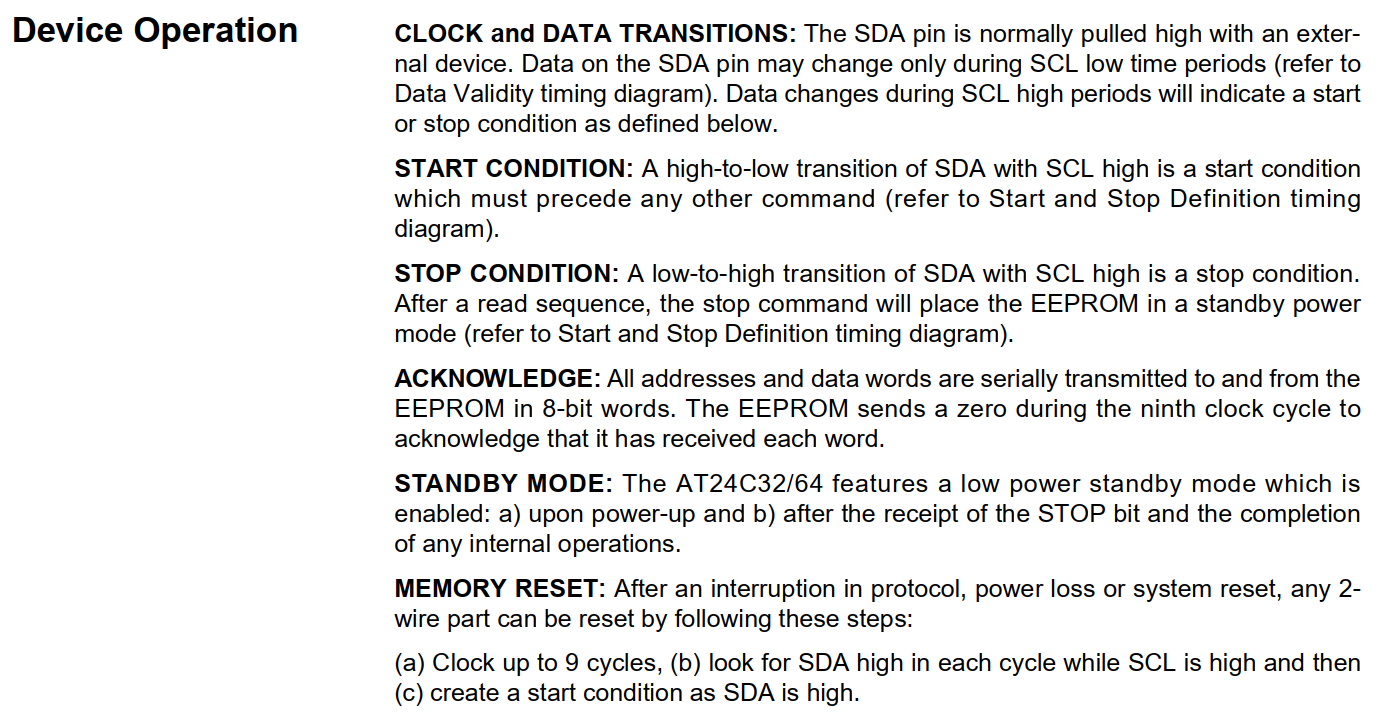

器件操作 时钟和数据的传说：SDA通常被外围设备拉高。==SDA只有在SCL低电平期间改变==，==数据在SCL高电平期间改变表示开始或结束操作==
开始操作：SCL高电平期间，SDA由高到低，开始操作
结束操作：SCL高电平期间，SDA由低到高，表示结束操作
响应操作：以8位数据传输，第9个时钟FPGA会释放这根线，第9个时钟EEPROM会发送0来应答
待机模式：stop后会进入待机模式，节省功耗
存储器复位：掉电后可按照指定操作对存储器复位

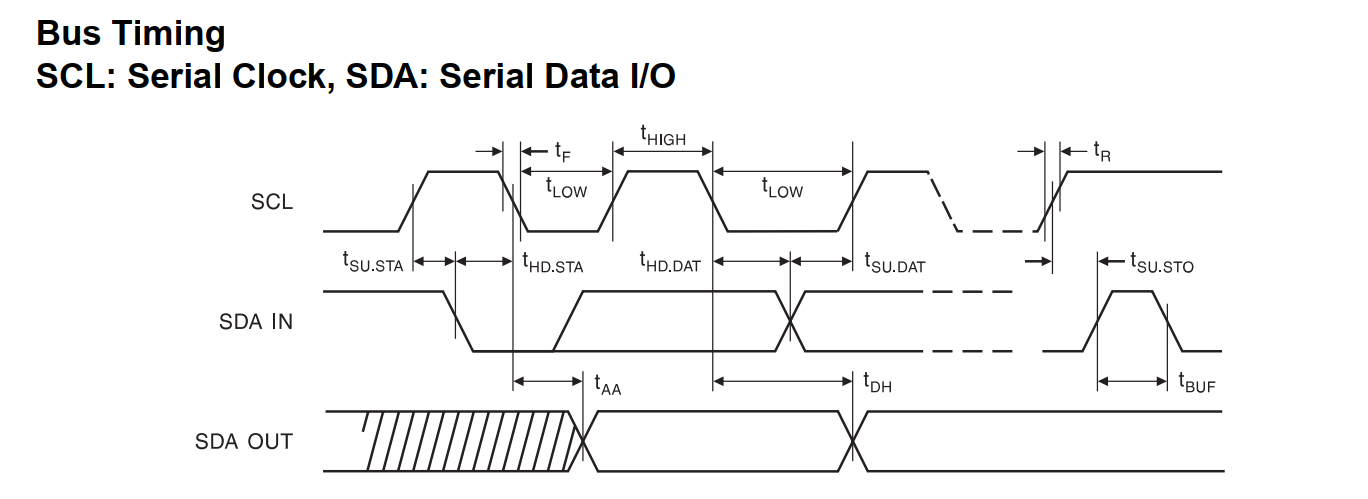

IIC通信时序图 标注的时间，前面表格里描述了参数

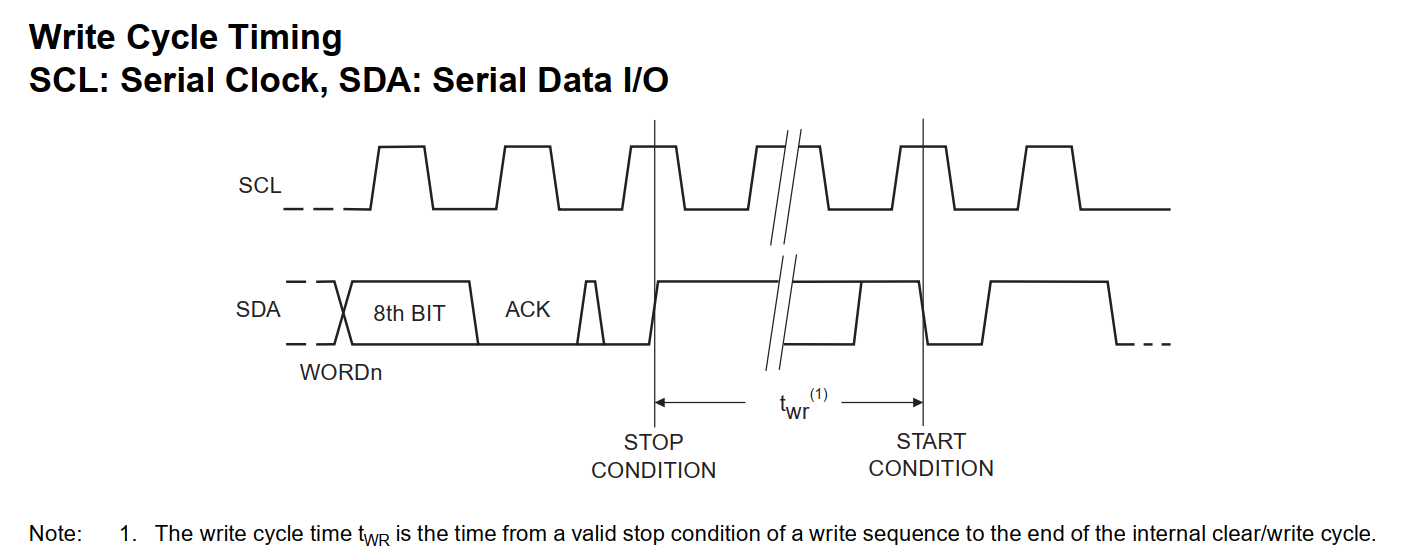

写周期时序图

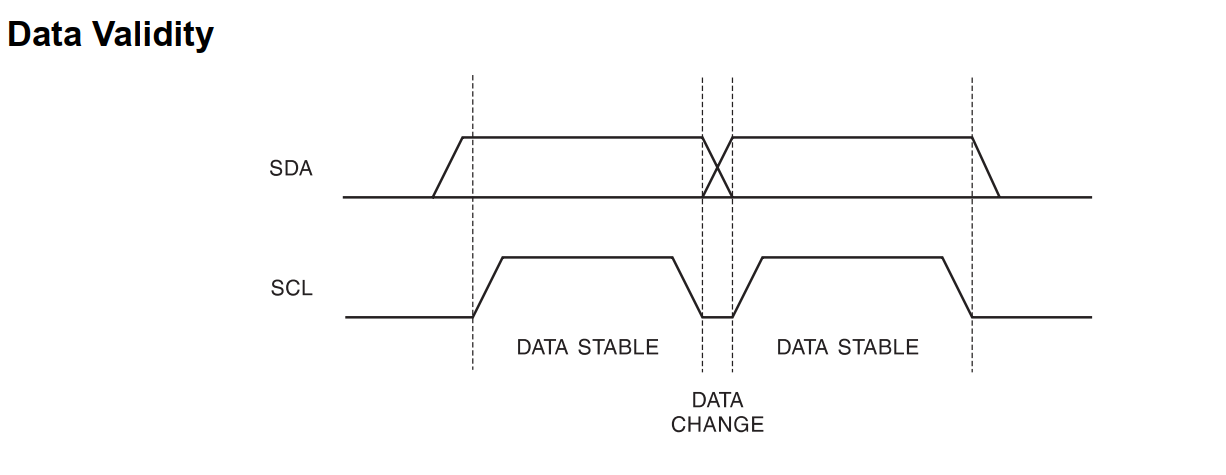

数据有效，数据需要在SCL为低电平时改变

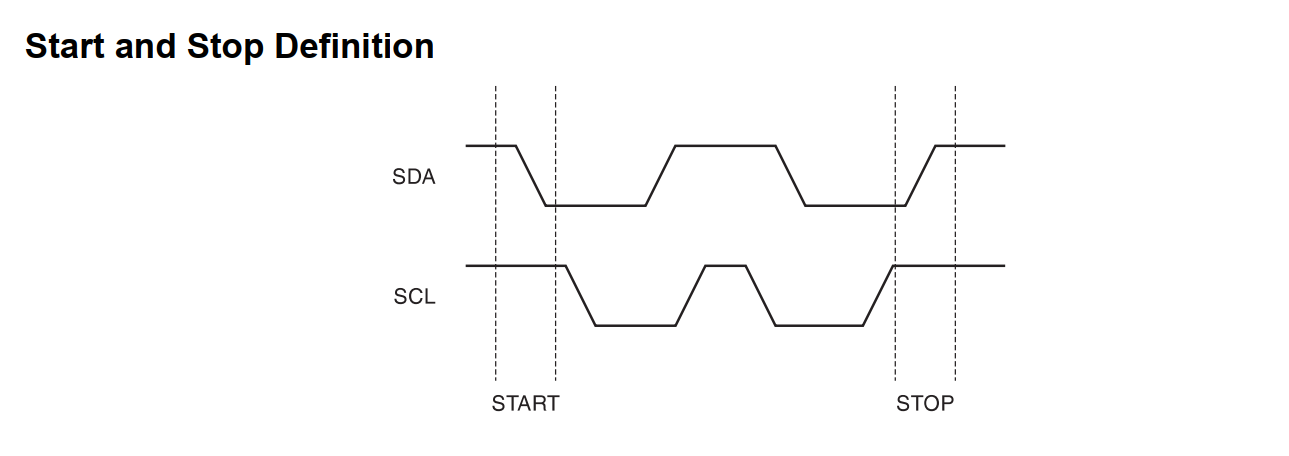

开始和结束的时序

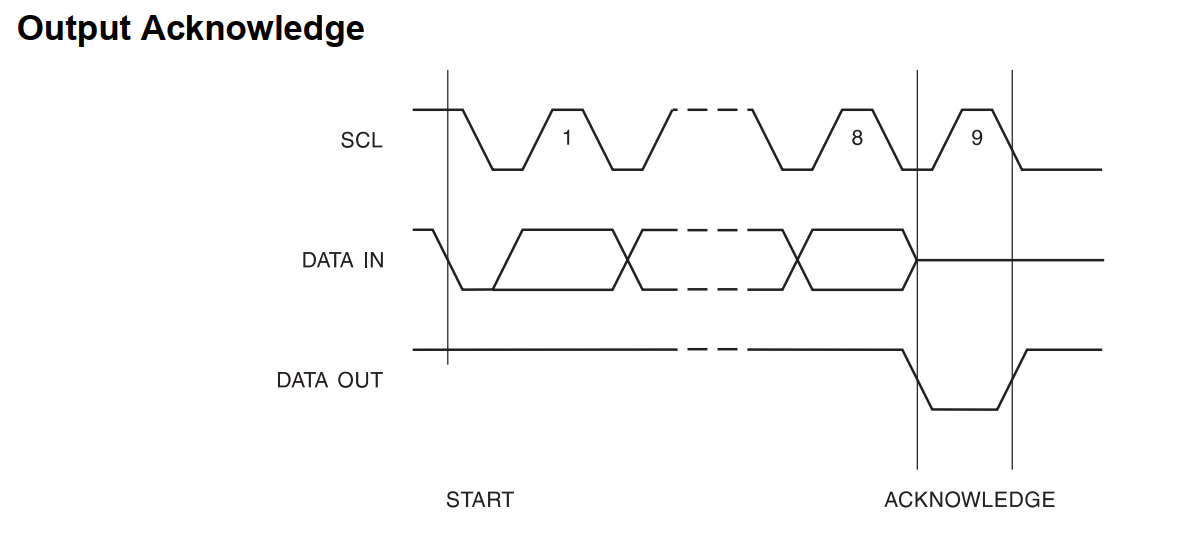

输出应答位

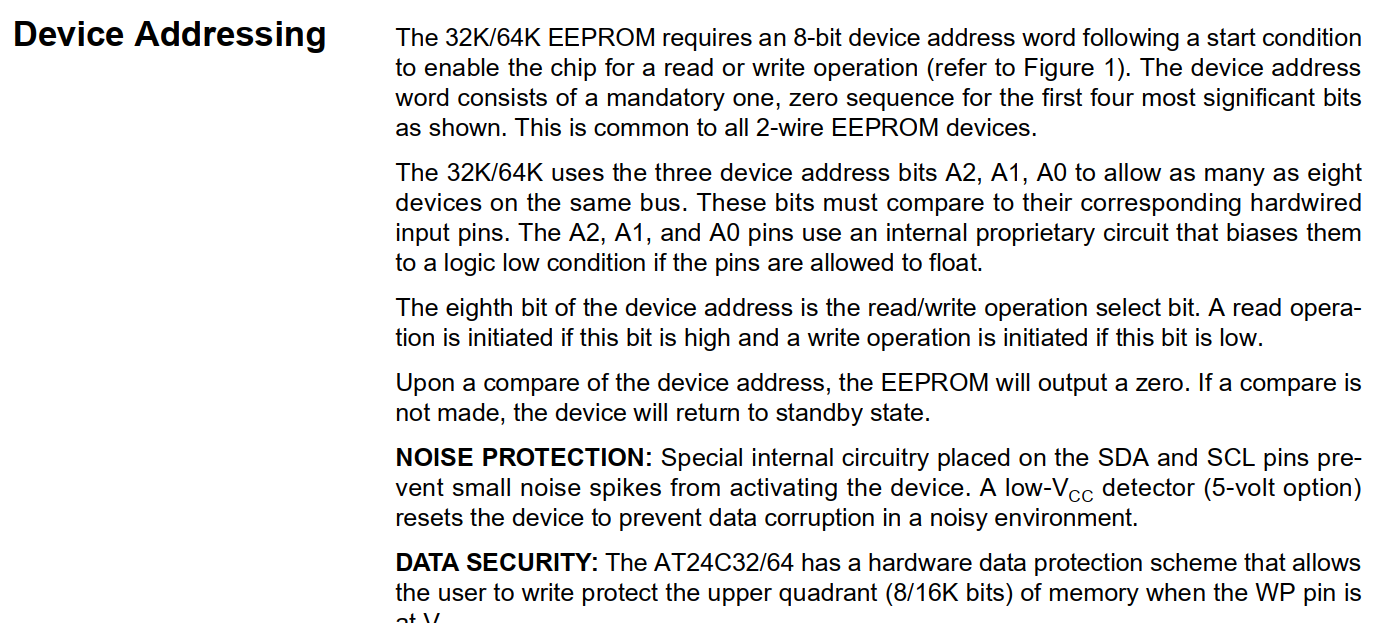

器件地址 前4位是0和1的序列，是固定值 后面3为可配置，最大支持8个器件的组合 第8位表示当前操作是读还是写

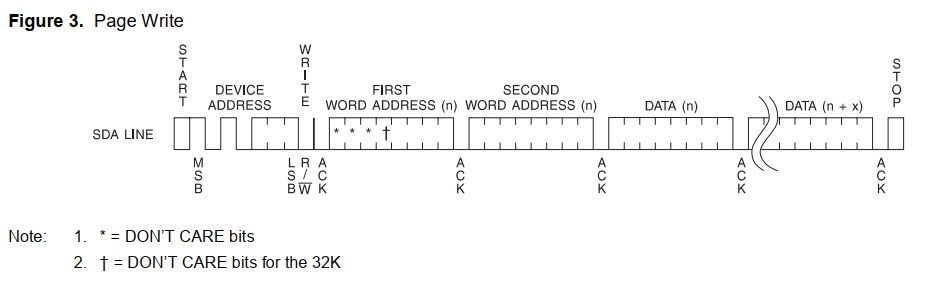

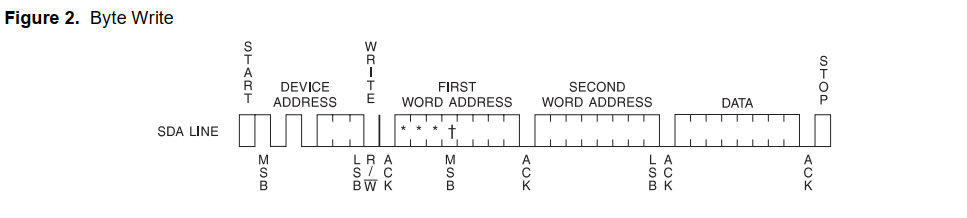

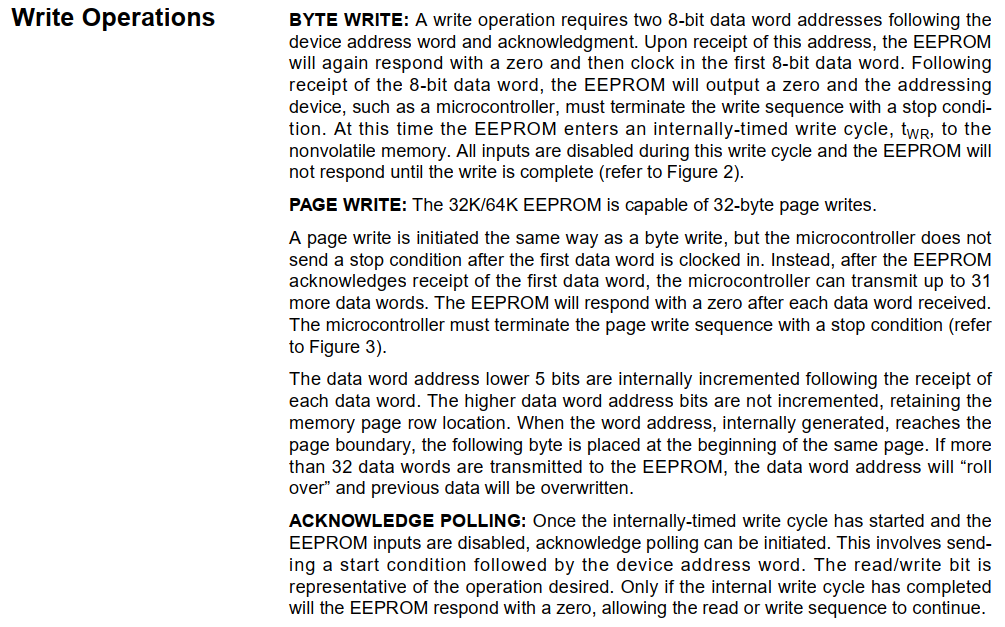

写操作 分为 字节写 和 页写 字节写：写完一字节以后进行stop，EEPROM进入写周期，期间不允许其他操作，写完可等待10ms 页写：最大支持32字节页写。写完以后不发送停止位，继续发数据。写一字节以后低5位（共32位）会自动累加。

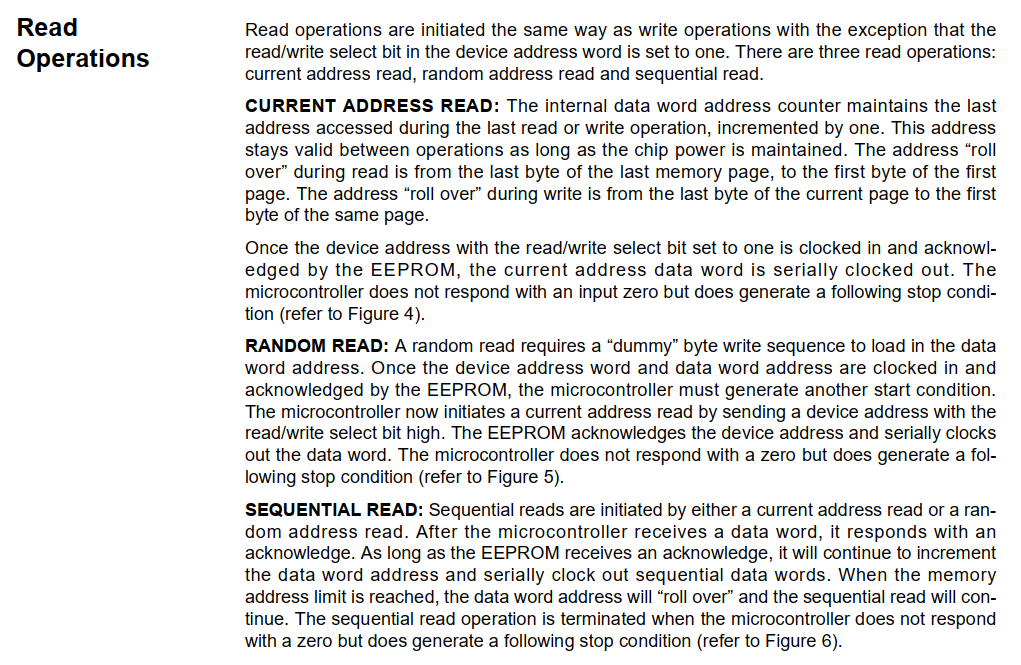

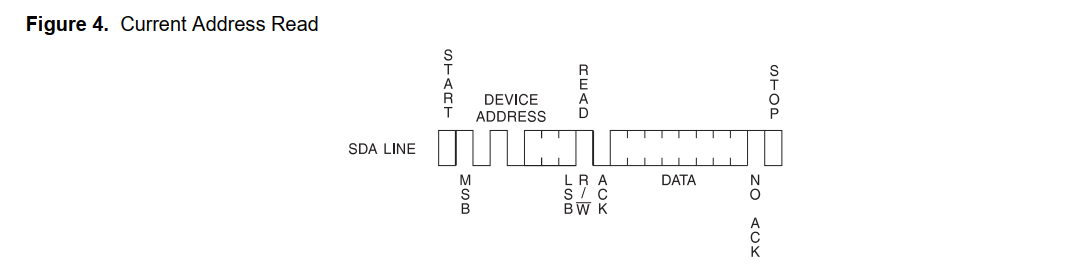

当前地址读 读一次以后，字节地址计数器会自动增加。==读到最后一页最后一个字节，会跳转到第一页的第一个字节。（写的话只会在当前页地址循环）== 一共256页，一页32个

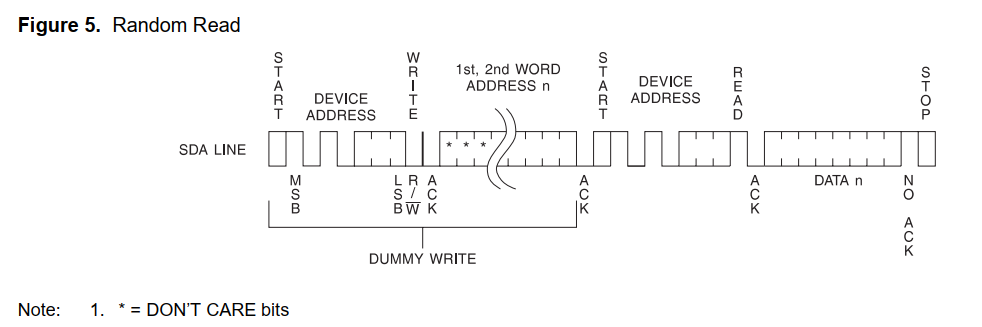

随机地址读 先执行“哑写”操作，“哑写”为的是改变地址计数器，然后stop 再进行读操作。

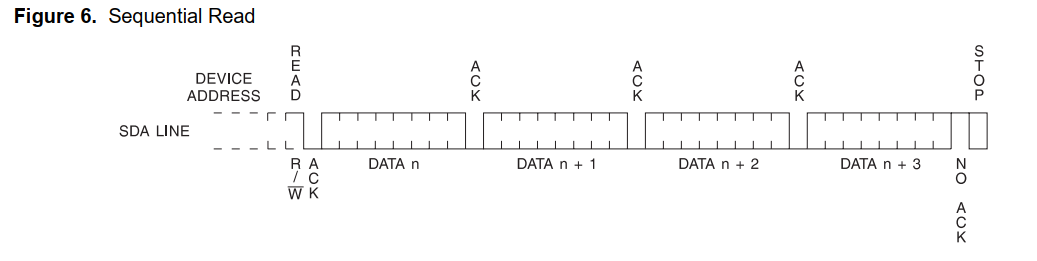

连续读操作

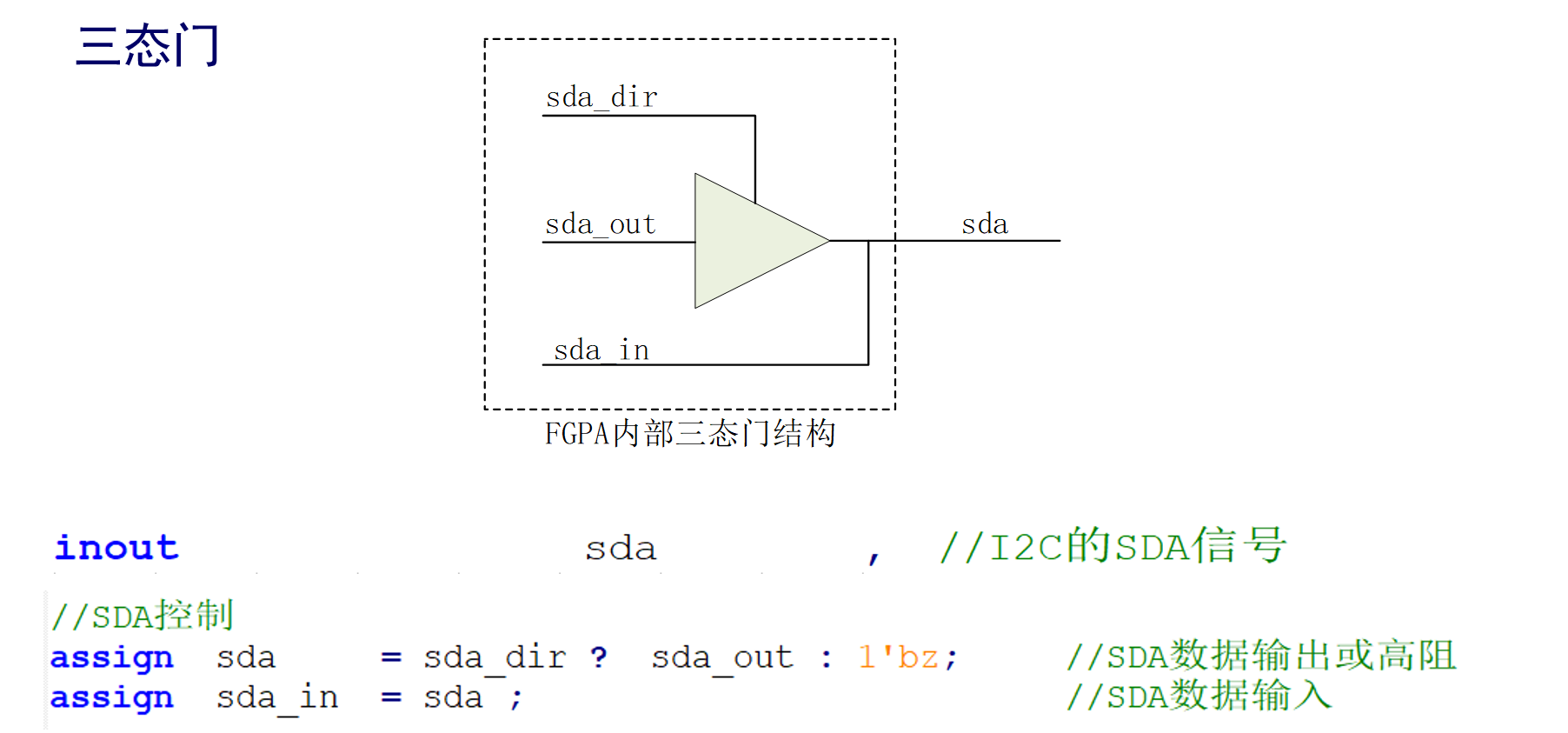

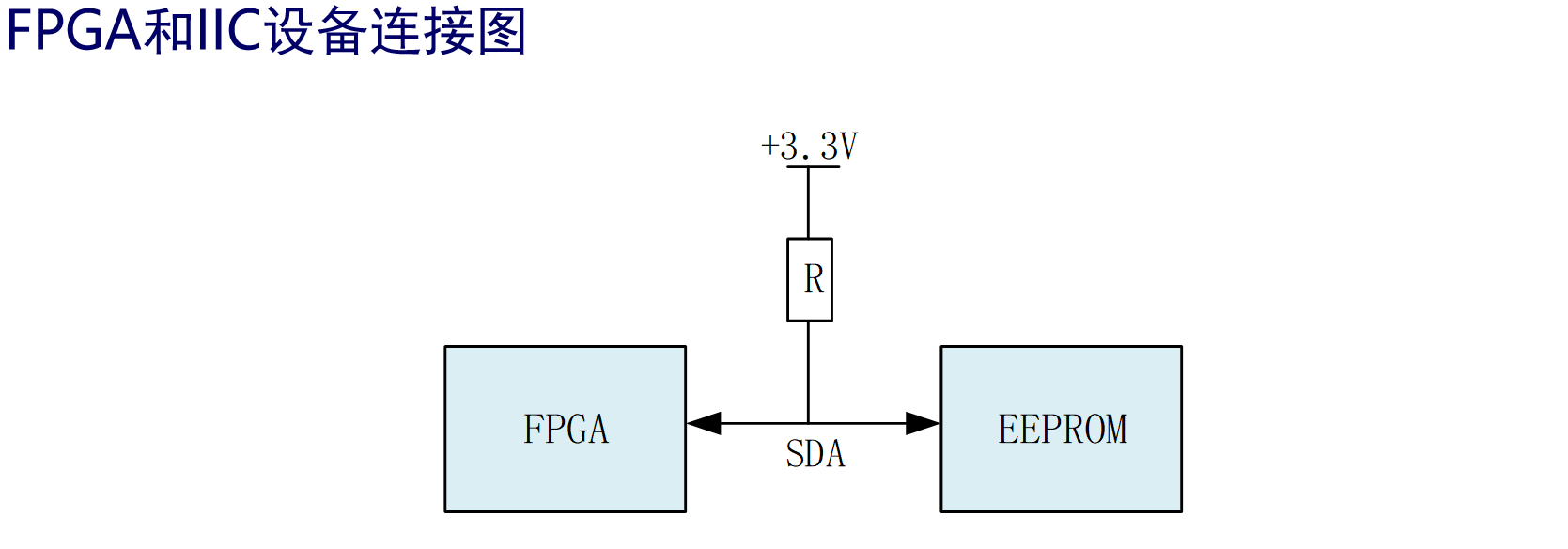

IIC是如何实现一根线复用的 定义端口线时定义成inout端口
sda_dir置1时，sda_out直接驱动sda sda_dir置0时，sda_out高阻态，相当于断开，sda_in当作输入来使用
