Build a combinational circuit with four inputs, in[3:0]. 在[3:0]中构建具有四个输入的组合电路。
There are 3 outputs:
- out_and: output of a 4-input AND gate.
- out_or: output of a 4-input OR gate.
- out_xor: output of a 4-input XOR gate.
To review the AND, OR, and XOR operators, see andgate, norgate, and xnorgate.
See also: Even wider gates.

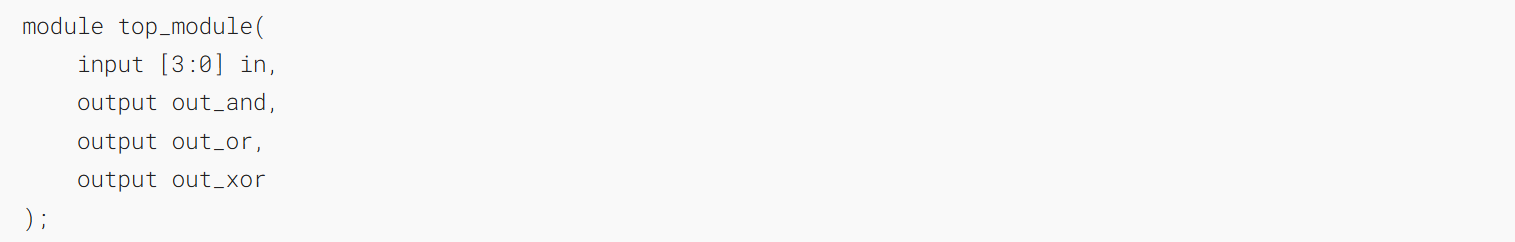

Module Declaration

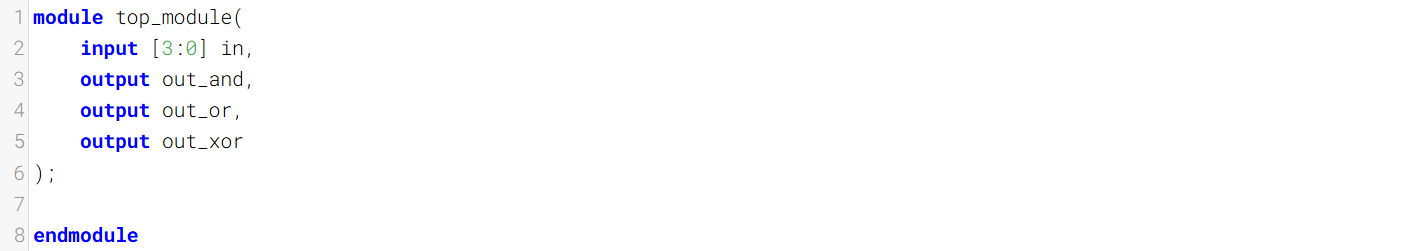

Write your solution here
Solution

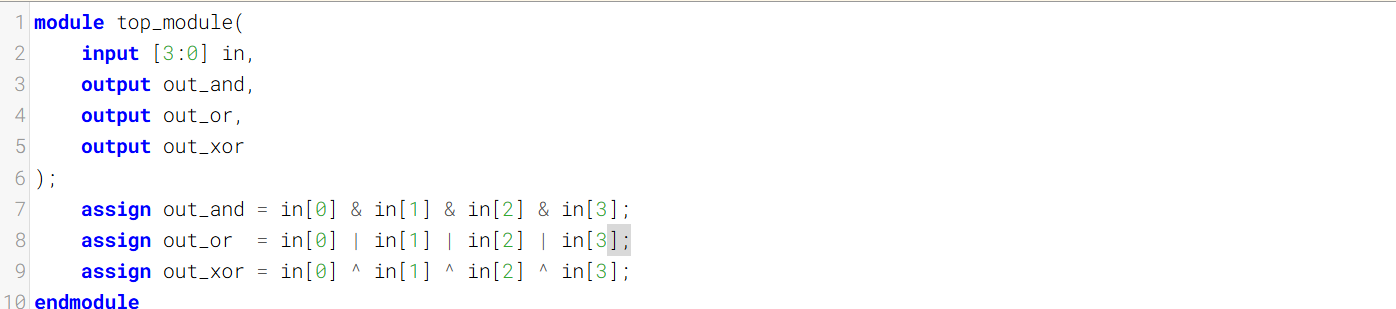

==我的答案：非常不推荐==
==应该这么写，用归约运算符，其实就是对所有位进行相同的运算，最终得到1位结果==
==Verilog 归约运算符家族==
| 运算符 | 名称 | 示例 | 等价展开（假设 in 为 [3:0]） | 结果位宽 |
|---|---|---|---|---|
& | 归约与 | &in | in[0] & in[1] & in[2] & in[3] | 1 位 |
~& | 归约与非 | ~&in | ~(in[0] & in[1] & in[2] & in[3]) | 1 位 |
| | 归约或 | |in | in[0] | in[1] | in[2] | in[3] | 1 位 |
~| | 归约或非 | ~|in | ~(in[0] | in[1] | in[2] | in[3]) | 1 位 |
^ | 归约异或 | ^in | in[0] ^ in[1] ^ in[2] ^ in[3] | 1 位 |
~^ 或 ^~ | 归约同或 | ~^in | ~(in[0] ^ in[1] ^ in[2] ^ in[3]) | 1 位 |
  |

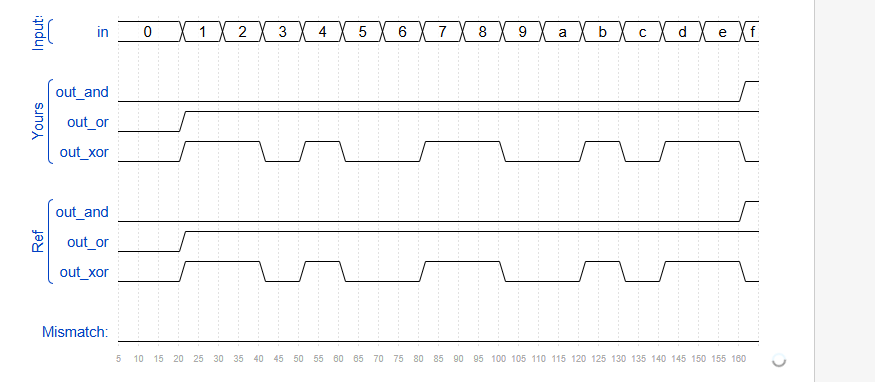

Timing diagrams
