一、AD/DA简介
ADC/DAC（即模数转换器/数模转换器）
D/A：将数字量转换成模拟量。 A/D：将模拟量转换成数字量。源：电压/电流等电信号、声、光、压力、湿度等物理信号转电信号

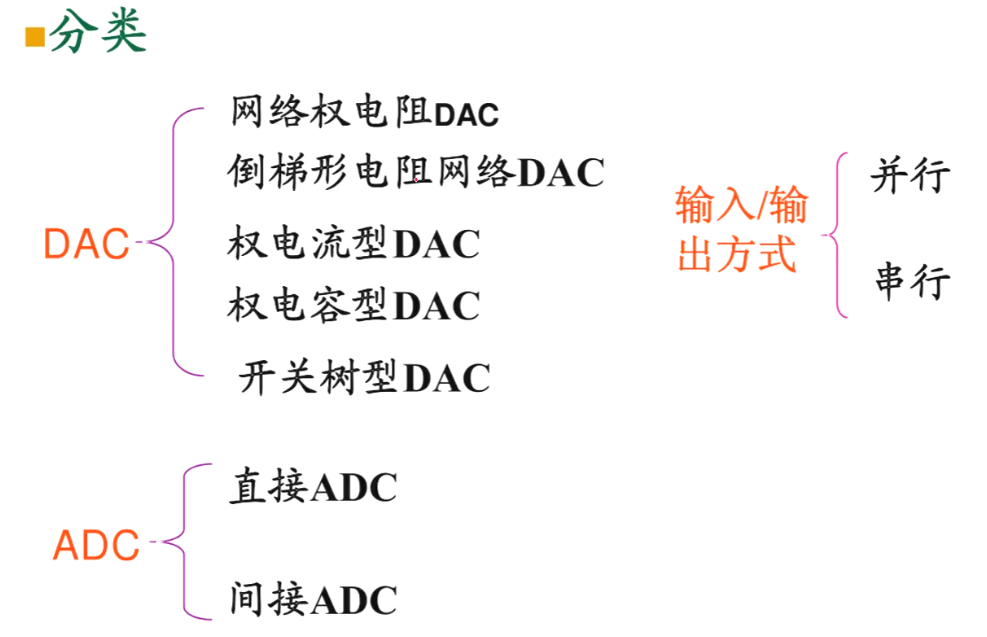

分类

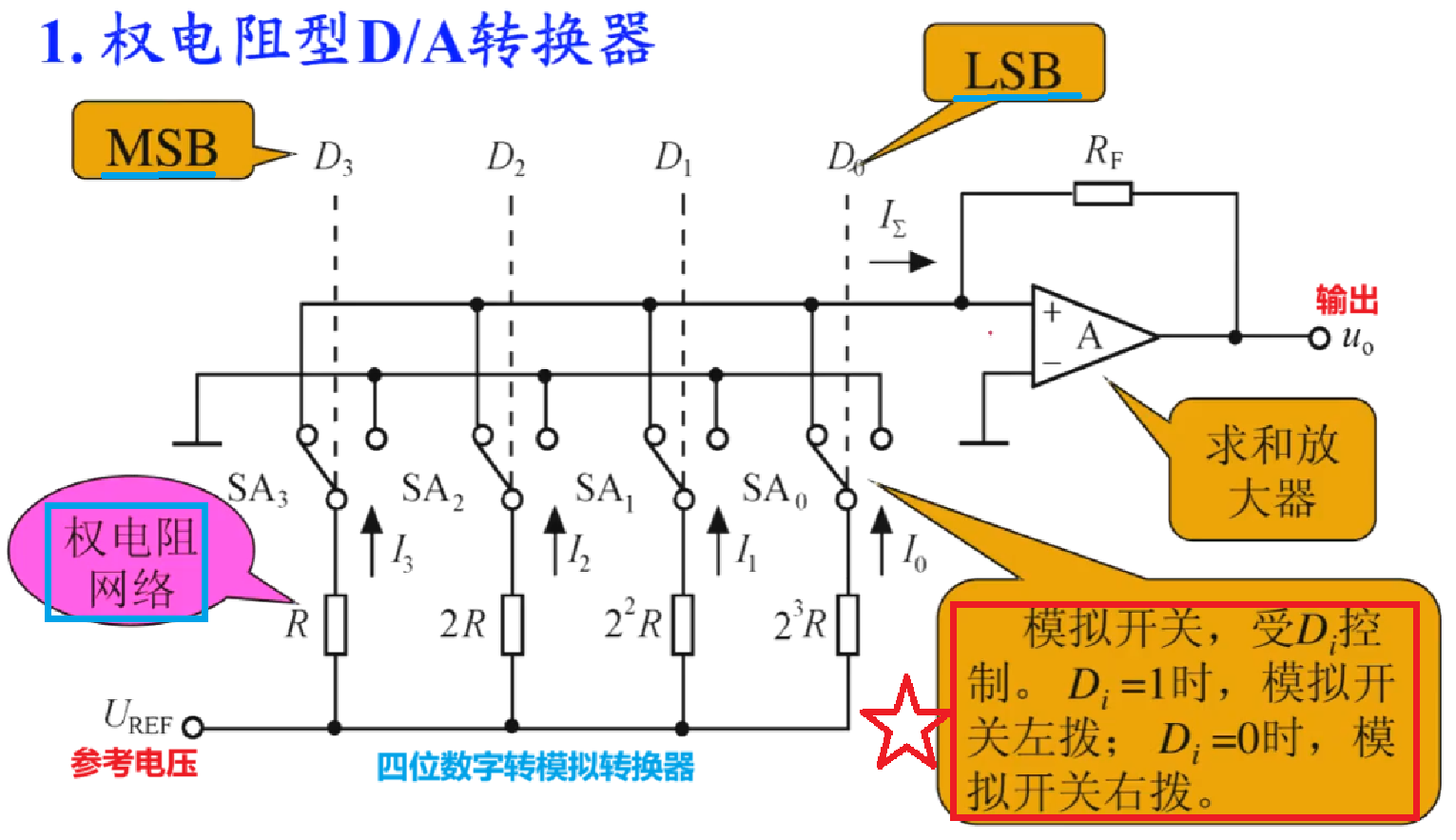

1.1 DAC：网络权电阻DAC转换原理
原理图

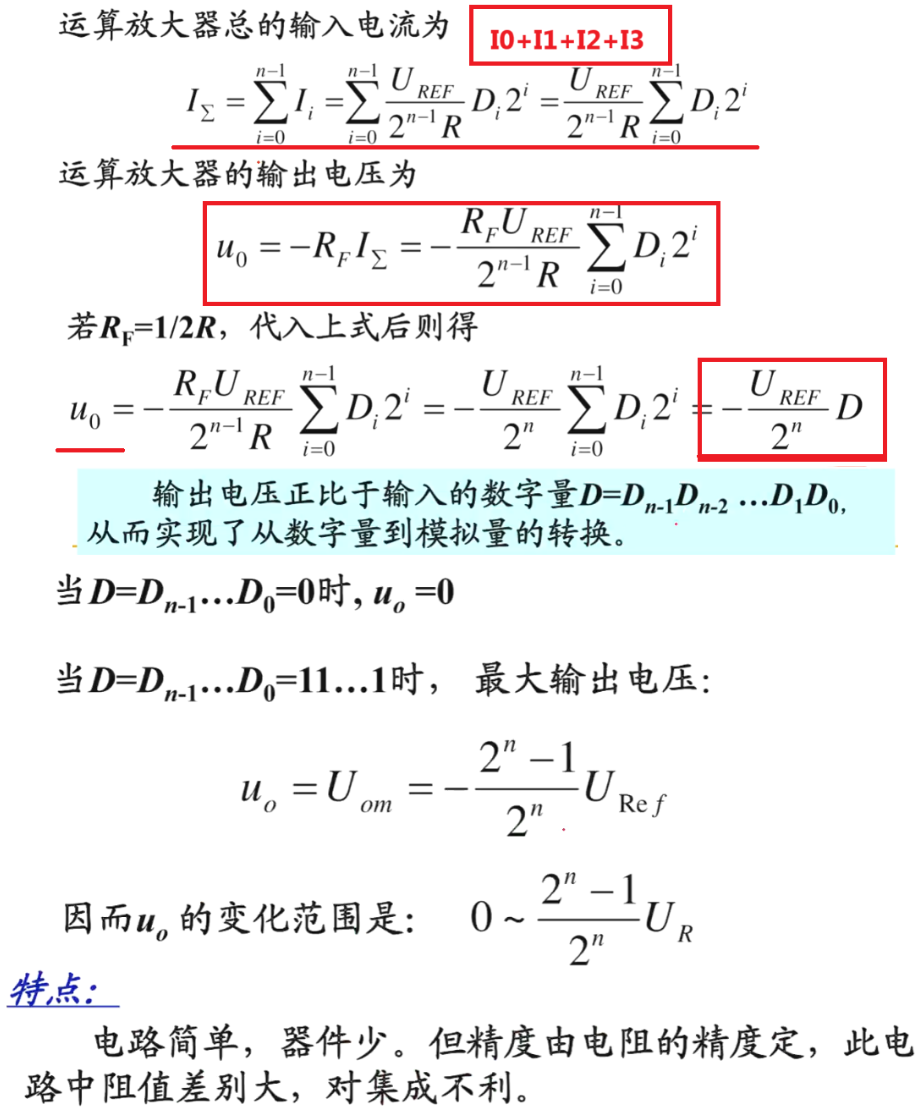

计算公式
1.2 ADC采样原理

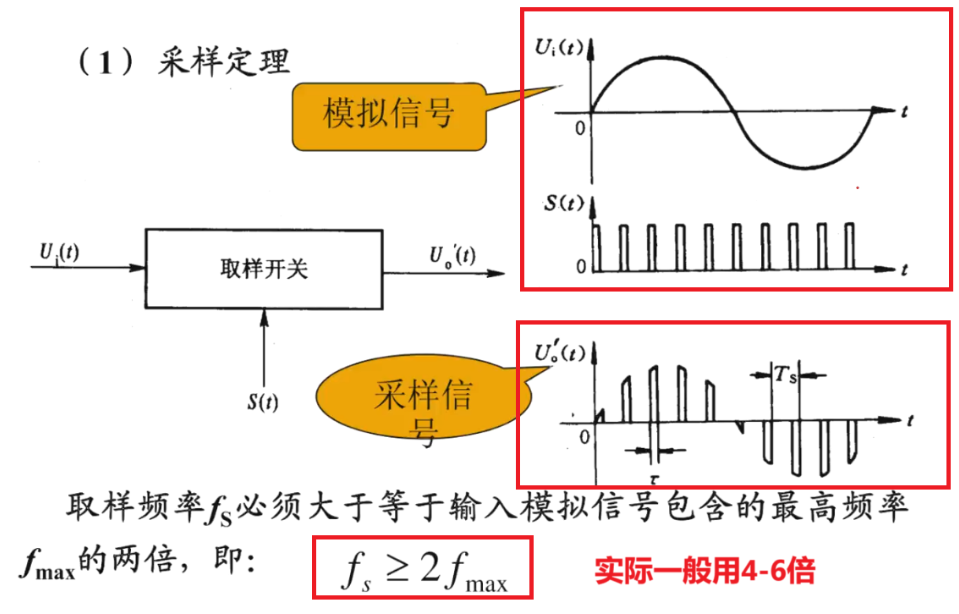

采样定理

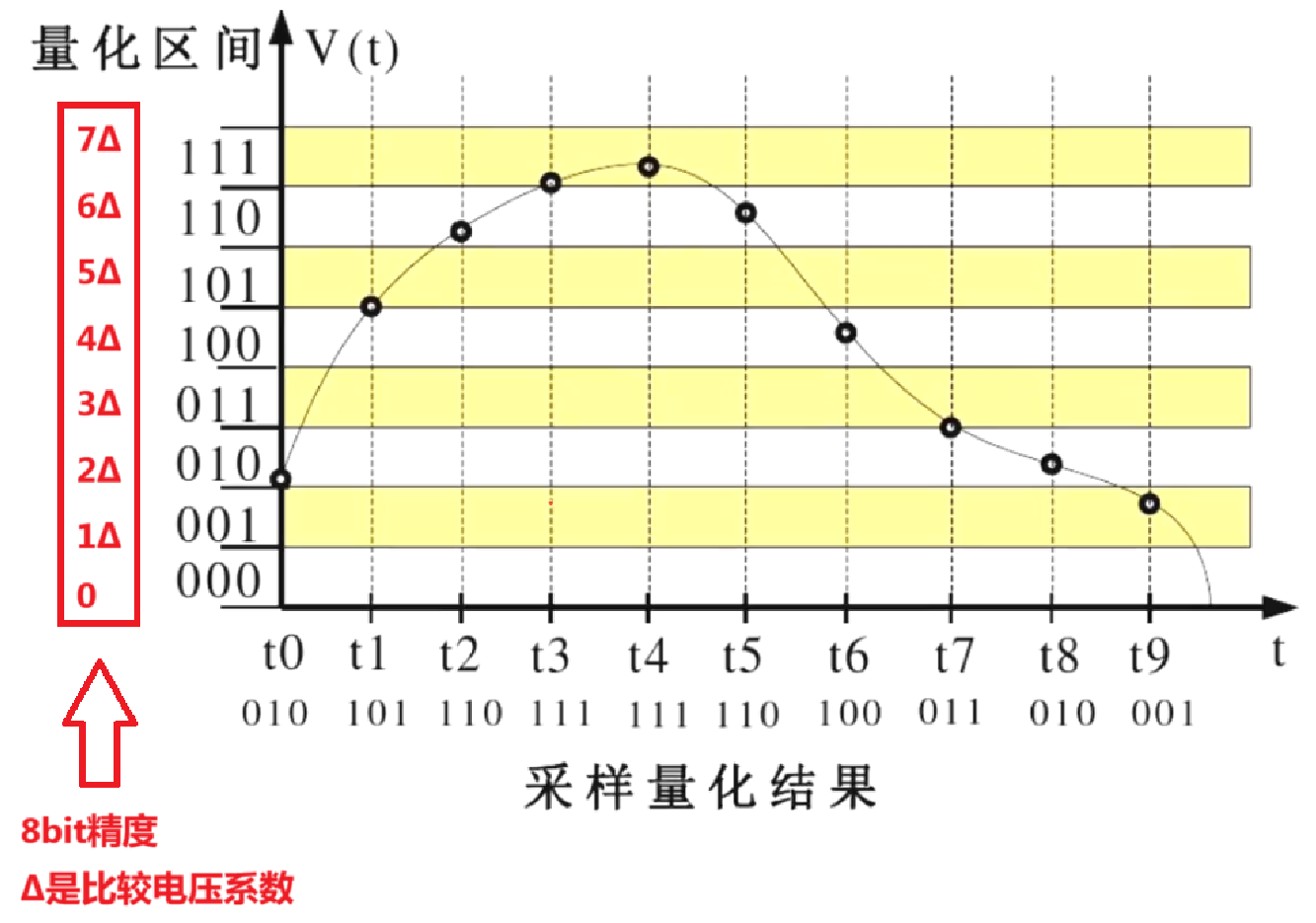

量化
量化得到的数值通常用二进制表示 对有正负极（双极性）的模拟量一般采用偏移码表示。 例如，8位二进制偏移码10000000代表数值0， 00000000代表负电压满量程， 11111111代表正电压满量程 （数值位负时符号位为0，为正时符号位为1）

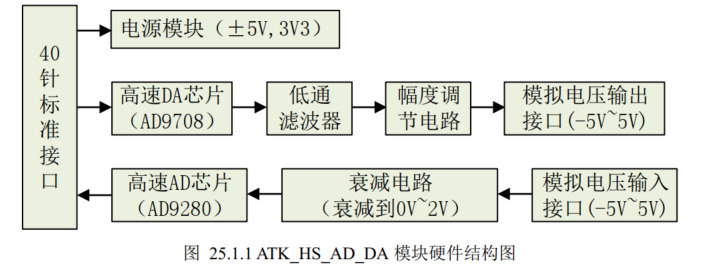

二、硬件设计
2.1 DA转换芯片：AD9708

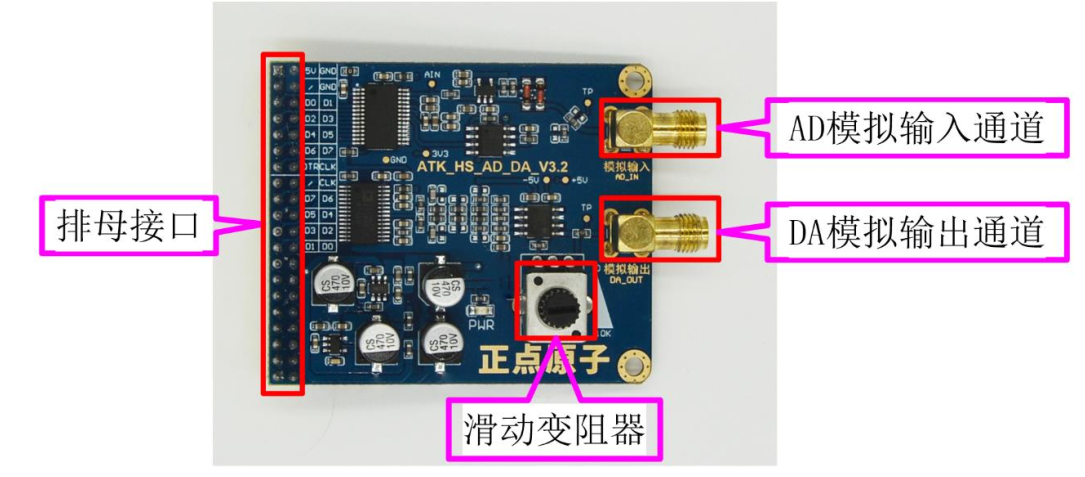

DA芯片
- 输出：8位数字信号

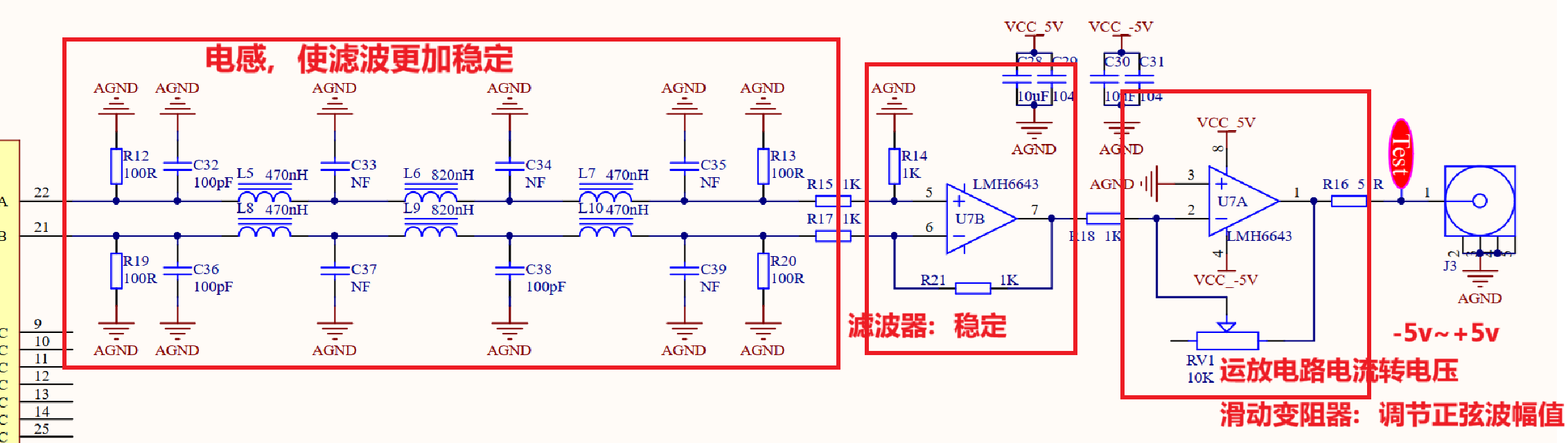

- 抗干扰：电路中接入了低通滤波器
- 调节：滑动变阻器调节幅度
- 输出：一对差分电流信号。模拟电压范围是-5V~+5V

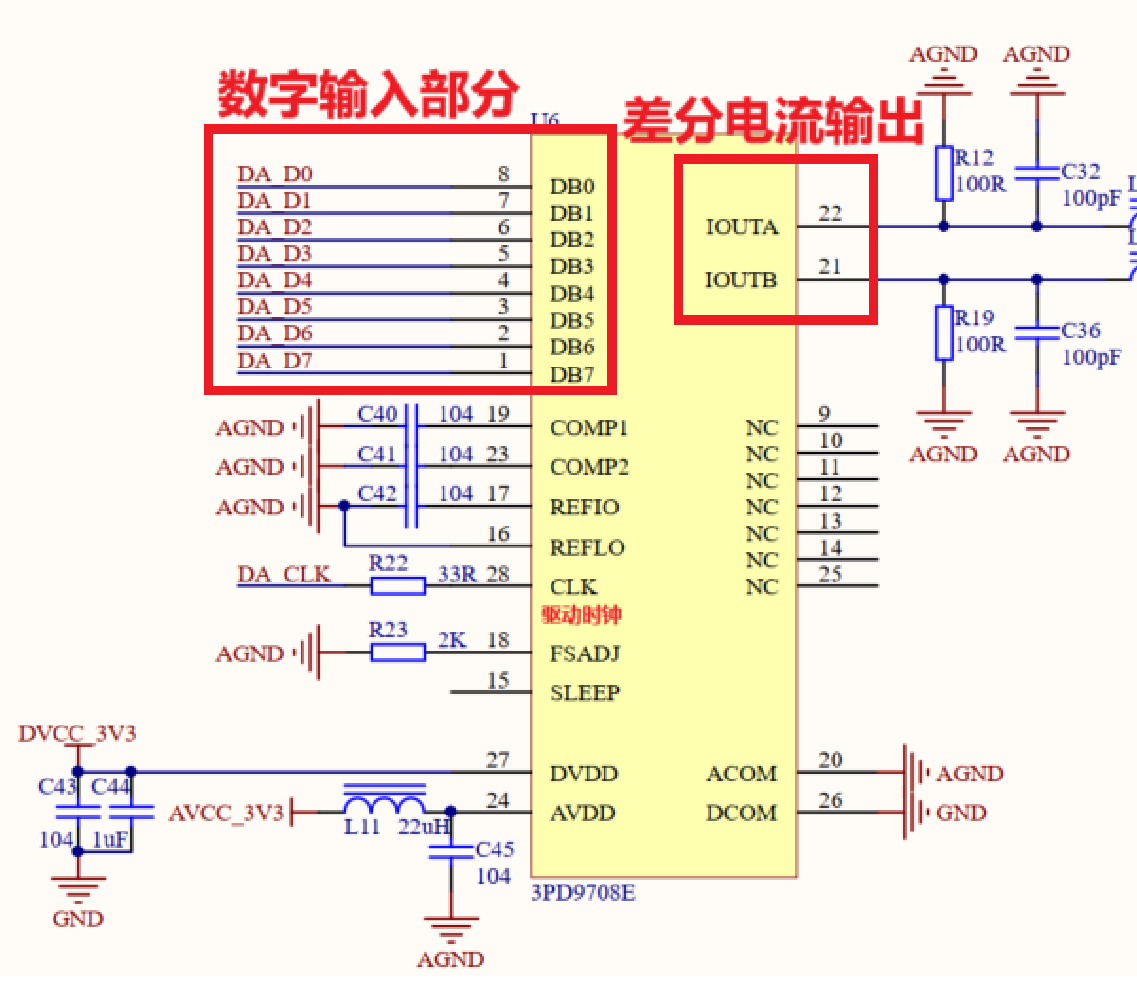

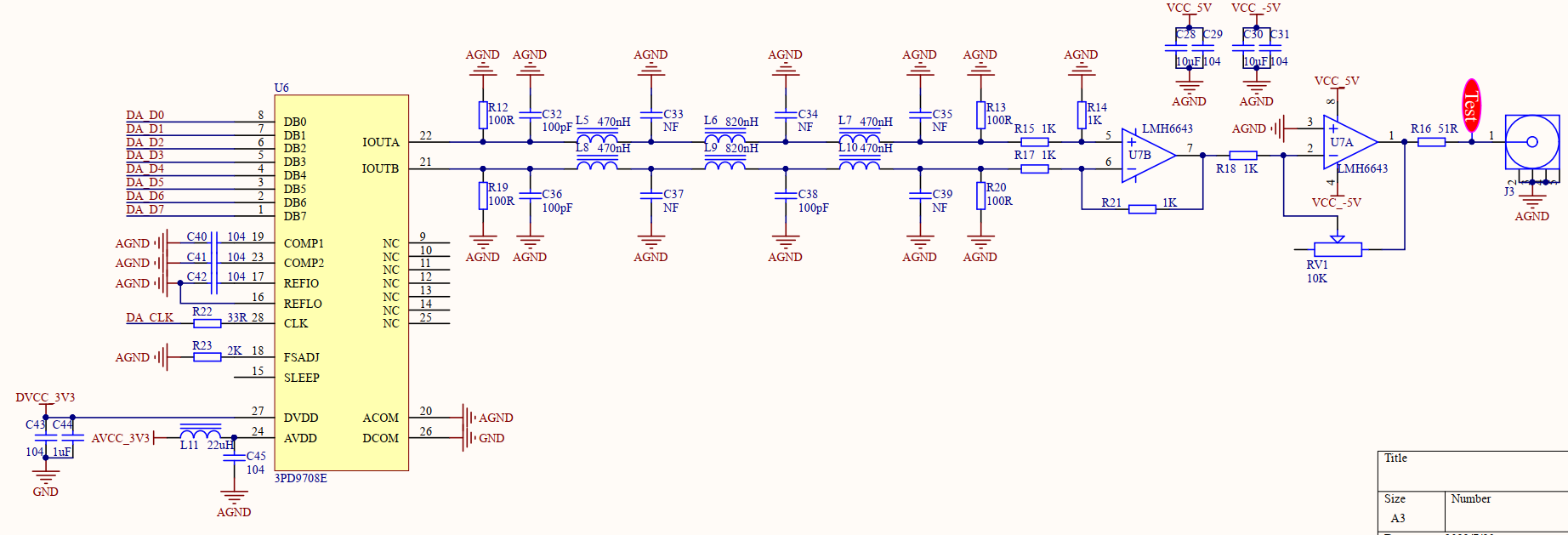

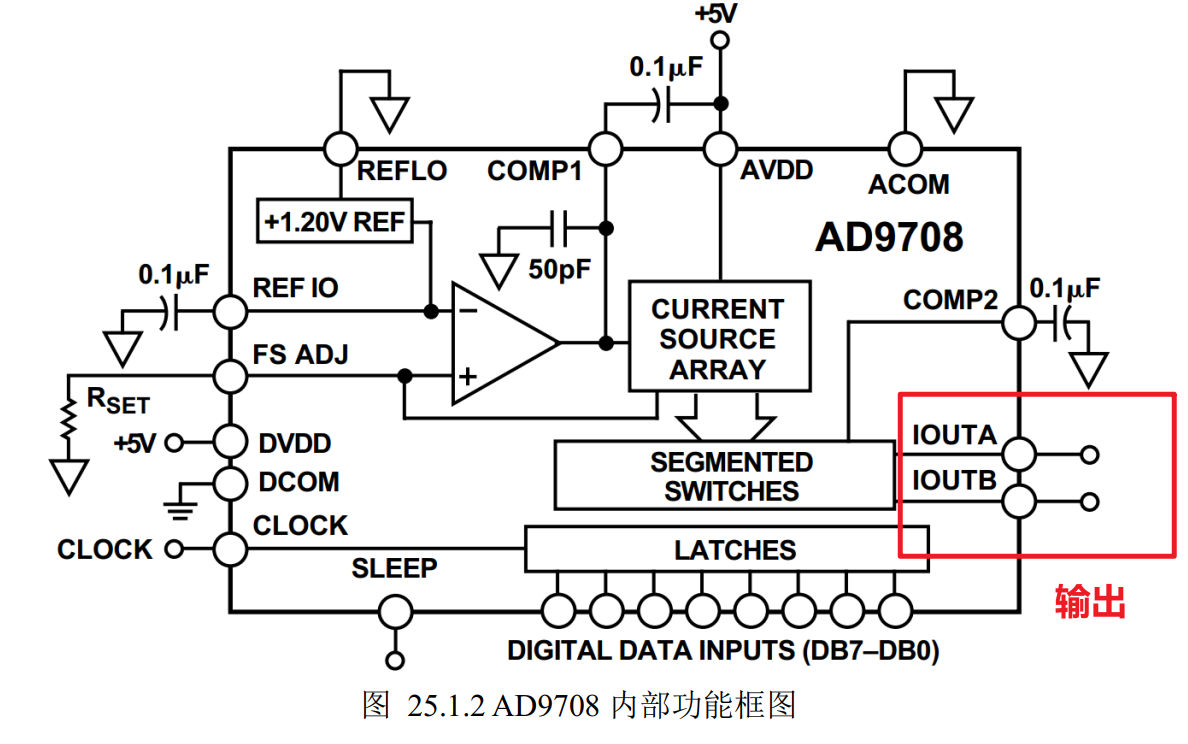

原理图

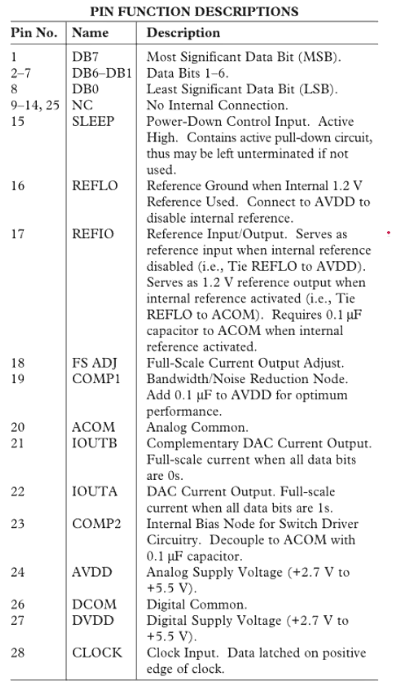

引脚注释

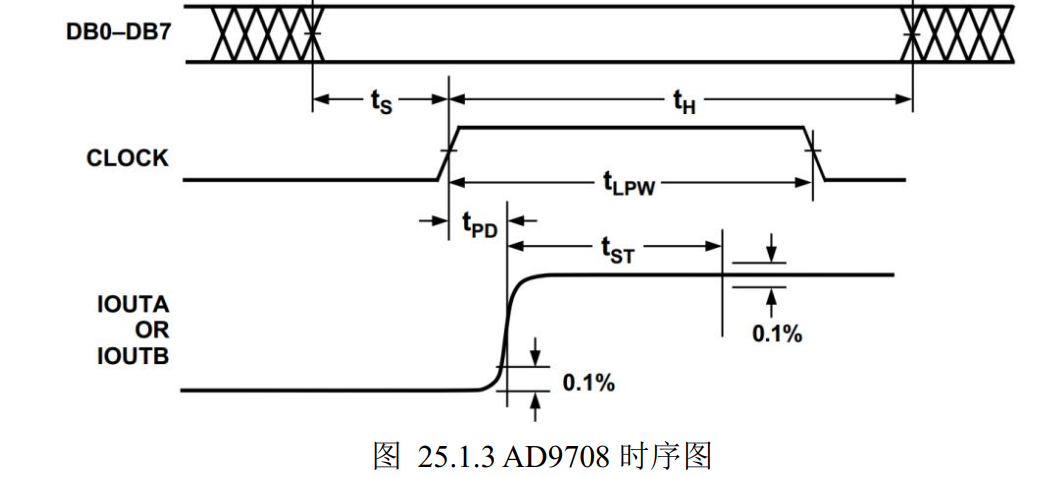

时序

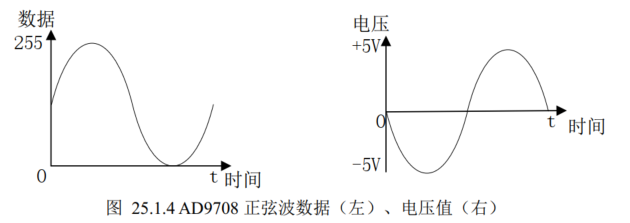

给8bit数据量，就会生成模拟信号输出。调节数据量，可以输出想要的波形。

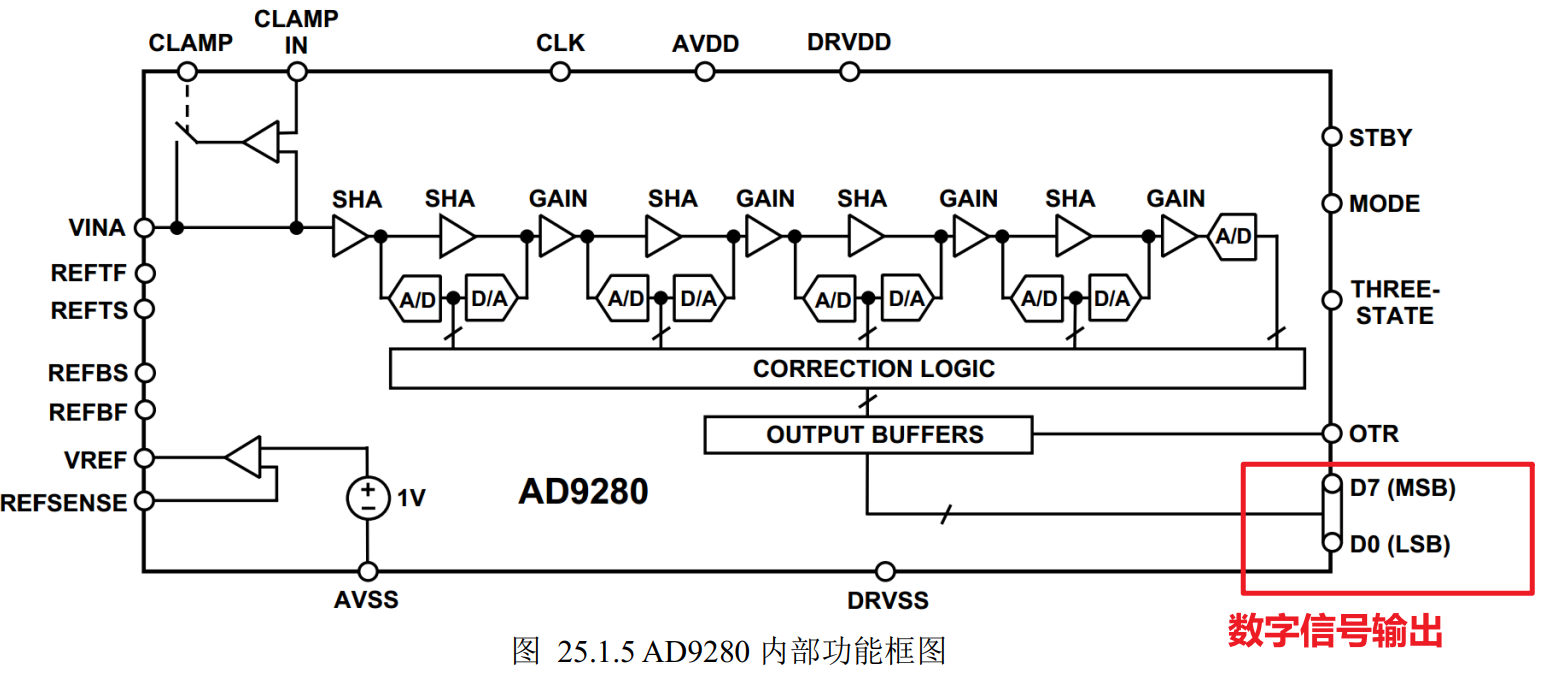

2.2 AD转换芯片：AD9280

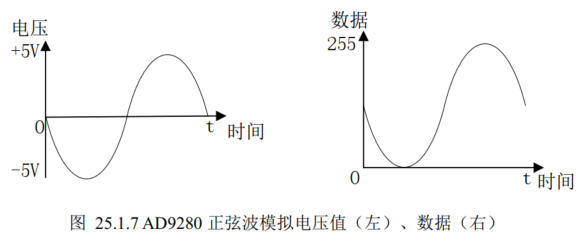

AD芯片 输入：-5V~+5V 处理：衰减电路 输出：0V~2V

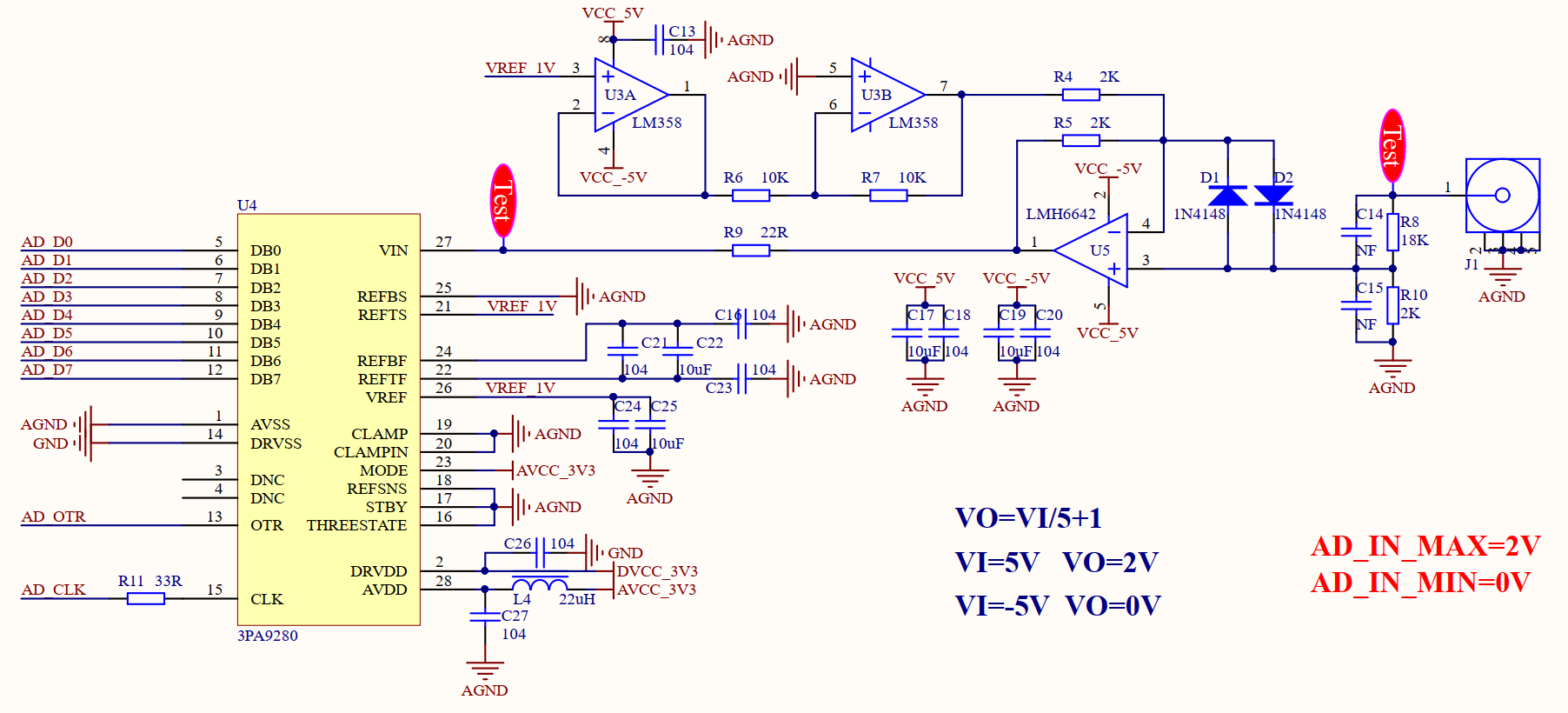

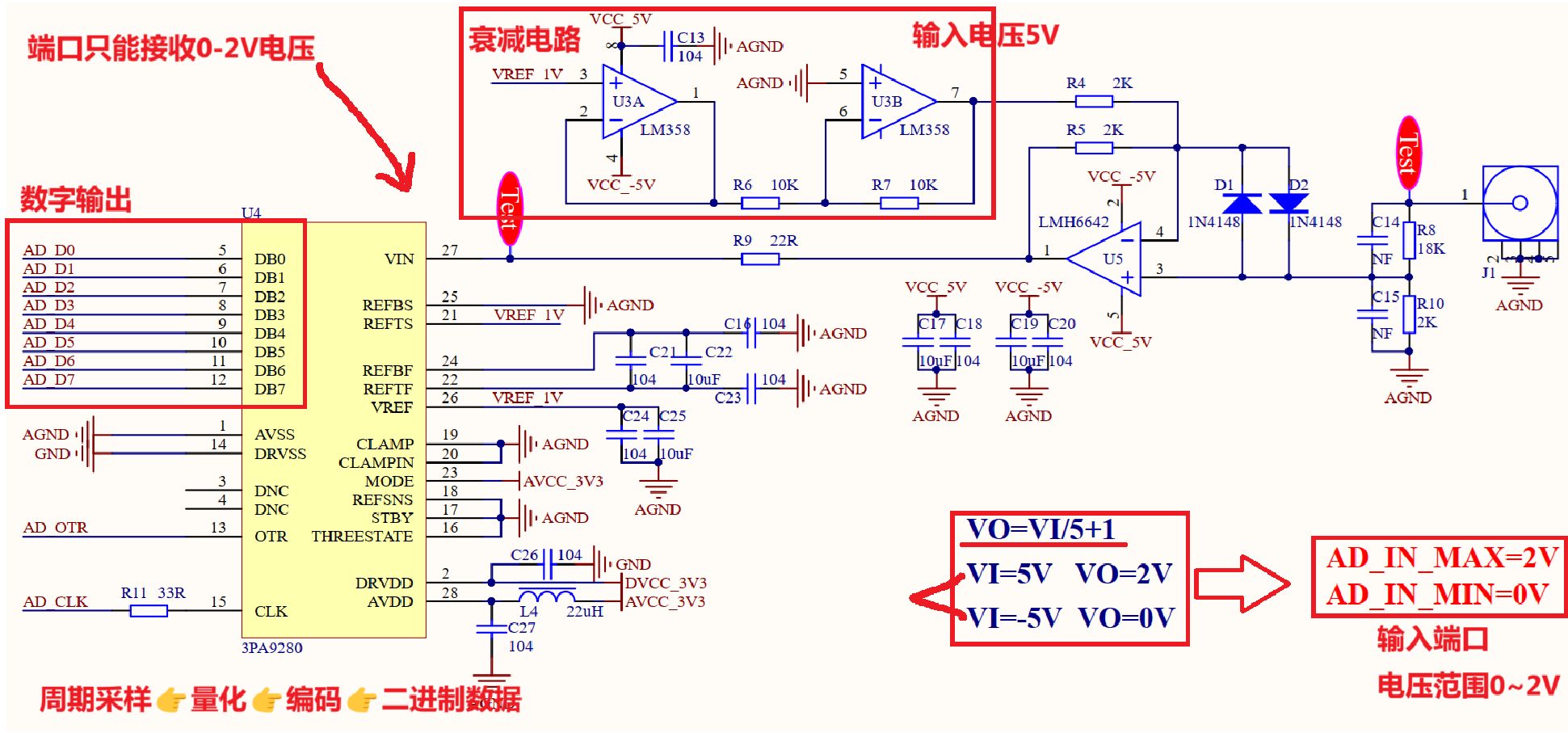

原理图

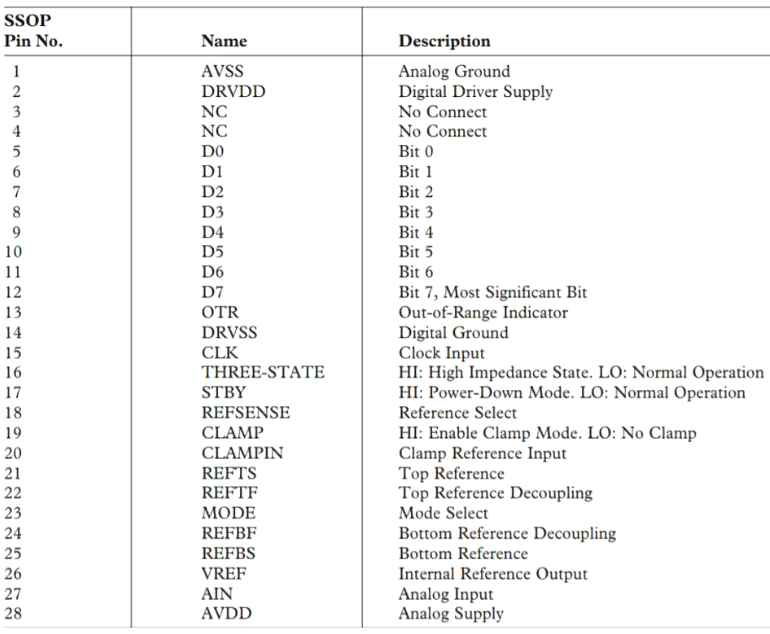

引脚注释

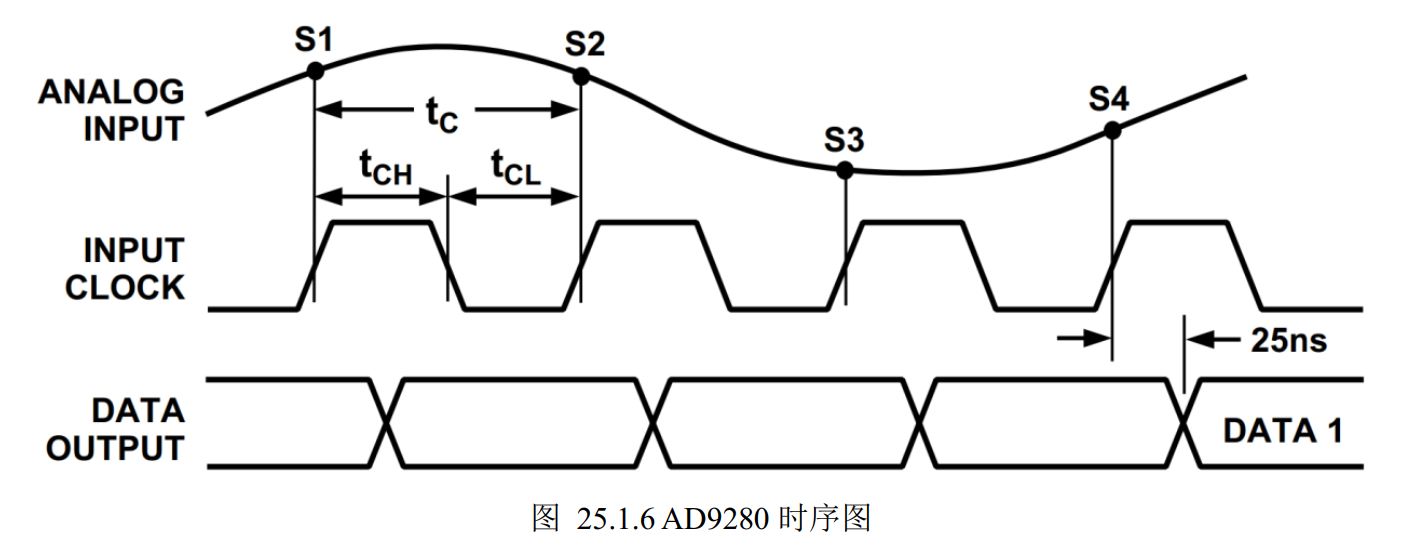

时序
==采样有25ns的延迟==
