IBERT 测试实操笔记（FPGA 高速收发器调试）
适用平台：Xilinx FPGA/ZYNQ 7 系列
测试对象：GTX 高速收发器、SRIO 4X、SGMII 接口
核心用途：验证高速串行收发器通断、通信性能及硬件信号质量
一、IBERT 核心定义
IBERT（Integrated Bit Error Ratio Tester）是 Xilinx 官方提供的集成比特误码率测试仪，可利用 FPGA 内部资源，快速测试板卡上高速串行收发器的工作状态，判断高速接口设计的硬件问题。
核心能力：
- 检测 FPGA 中 GTX 收发器的通断、链路协商状态
- 评估通信性能，误码率检测精度可达10⁻¹²级别
- 生成眼图、查看实时误码率，定位硬件信号质量问题
二、IBERT IP 核配置

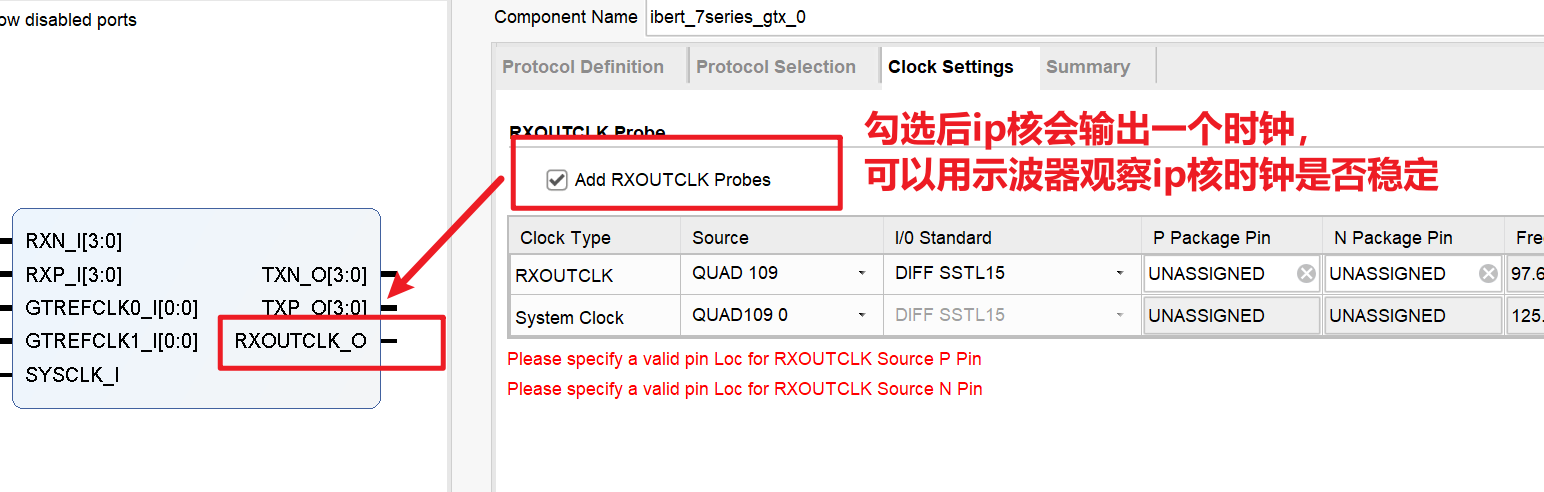

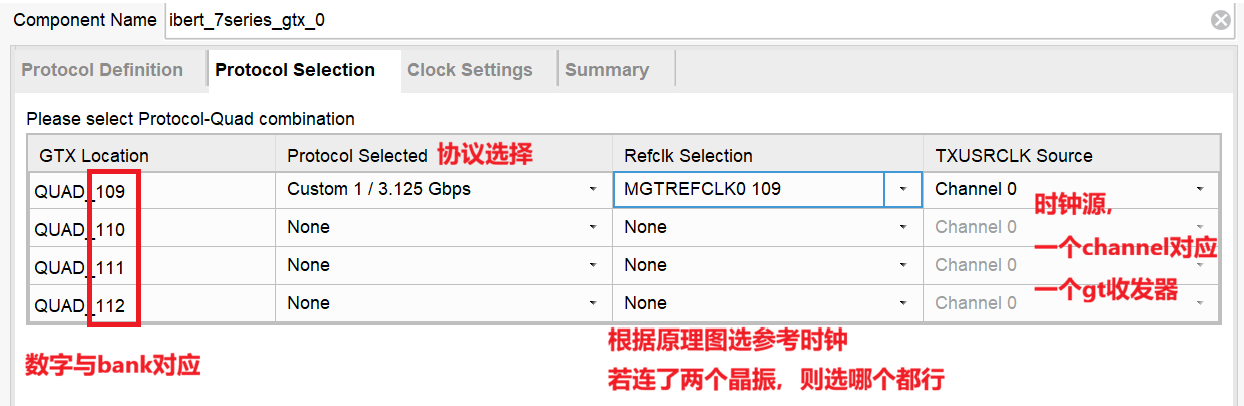

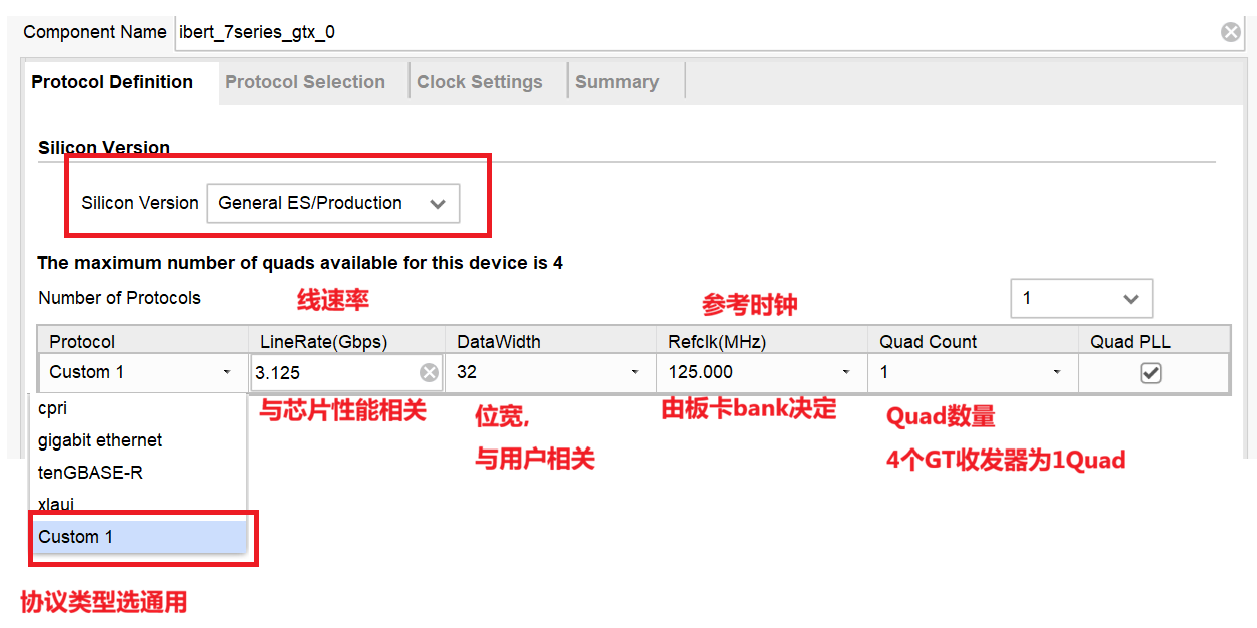

IP 核配置为基础步骤，按工具默认参 数即可完成基础测试，无需额外修改（配置界面关键截图如下）：
三、眼图测试基础流程
3.1 前期准备

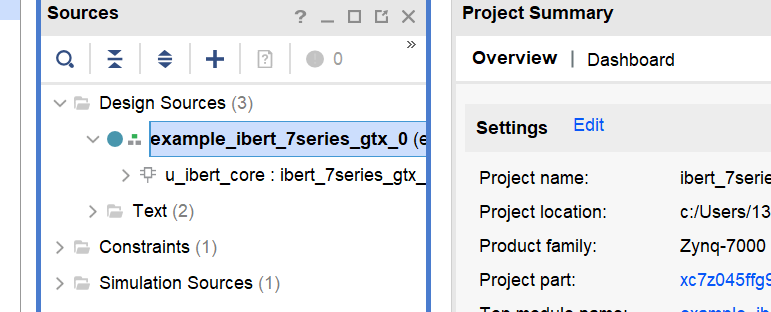

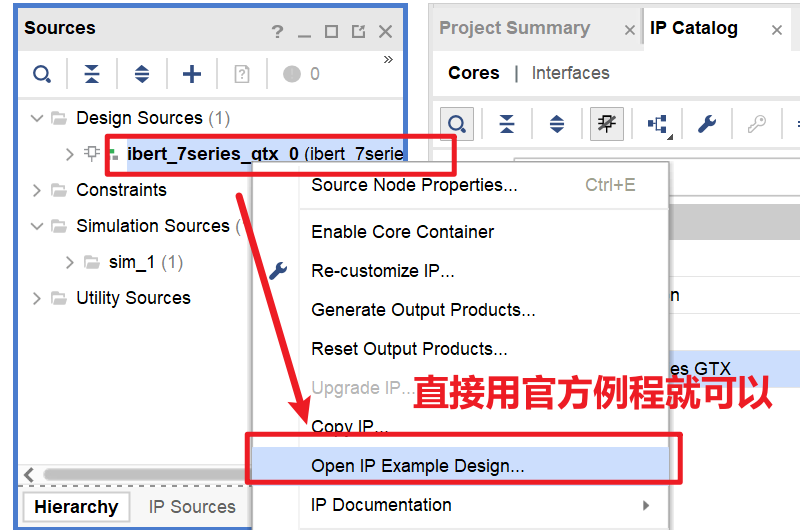

- IP 核配置完成后，保持 example 参数默认，直接生成比特流并下载至开发板
- 将需要测试的高速信号引脚映射至 example 模块，添加对应的引脚约束
3.2 硬件端操作

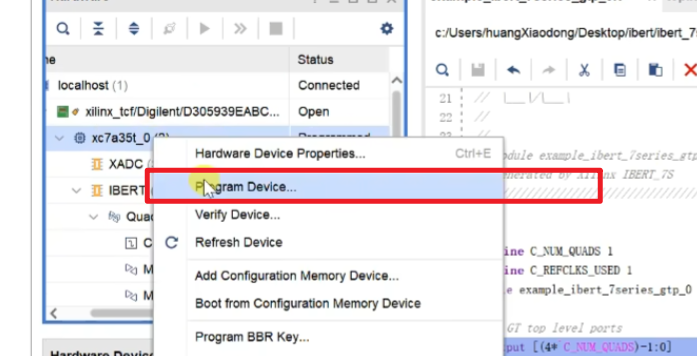

开发板上电，打开 Vivado 硬件管理器，下载生成的比特流程序

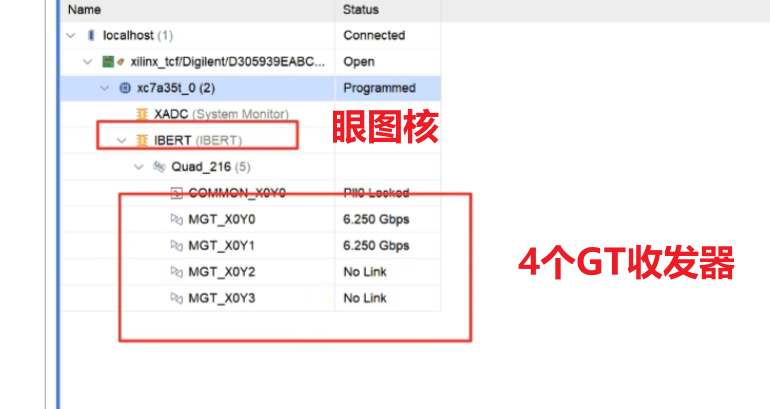

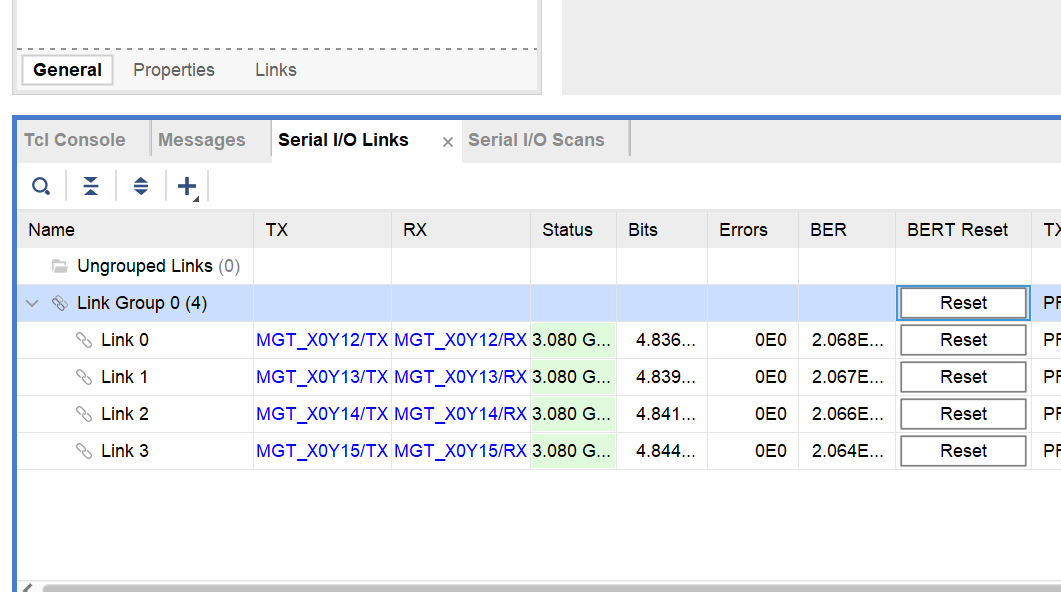

硬件连接成功后，已完成 link 协商的收发器，会在界面中显示实际工作速率
四、环回模式设置（核心测试步骤）

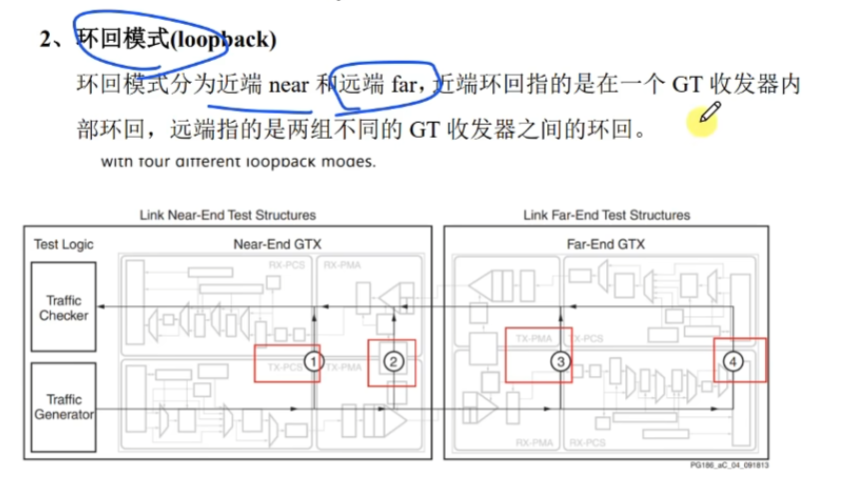

IBERT 支持近端环回和远端环回两种模式，分别适用于单端硬件验证、两端链路互通验证，需在链路配置界面选择对应模式：
4.1 近端环回（单端硬件验证，最常用）
4.1.1 链路连接规则
同一路收发器的发送端与接收端直接连接：
- 0 通道：发送 0 → 接收 0
- 1 通道：发送 1 → 接收 1
4.1.2 配置与测试步骤

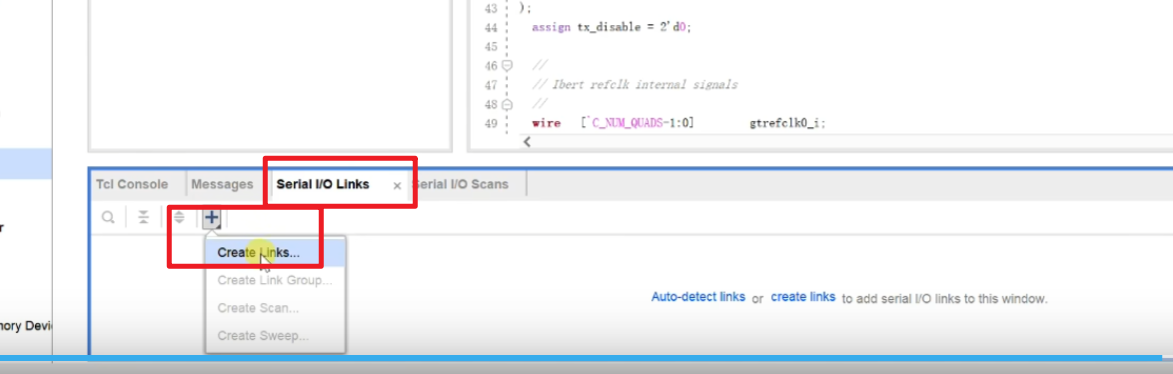

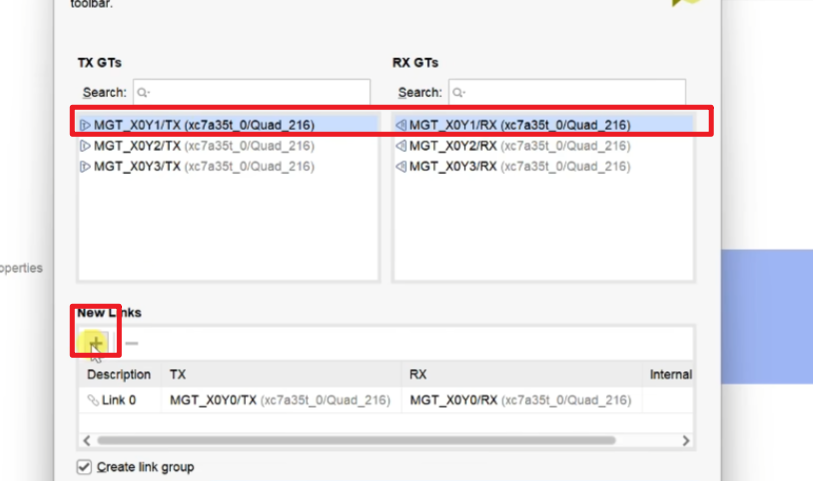

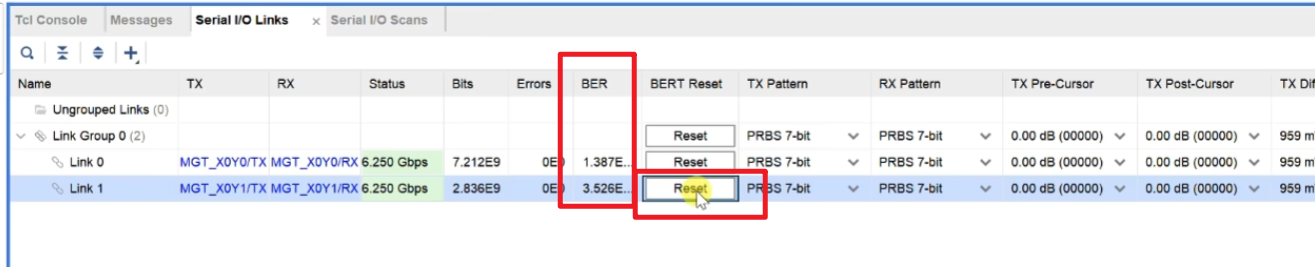

按上述规则连接链路，界面将实时显示当前误码率

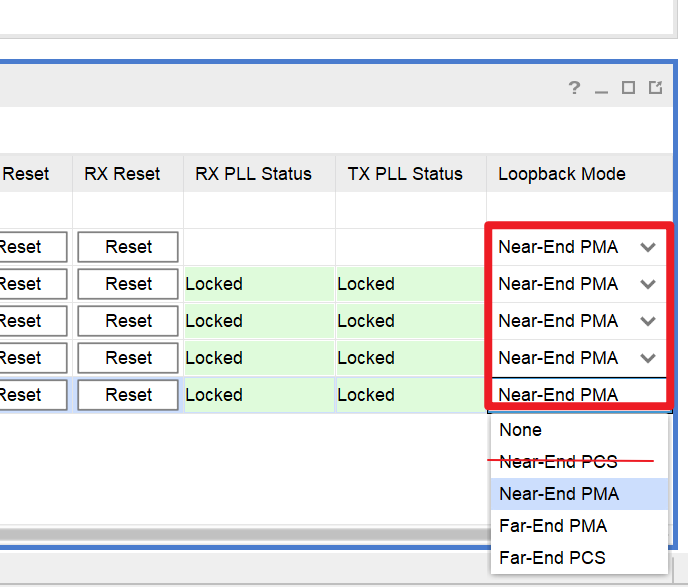

在

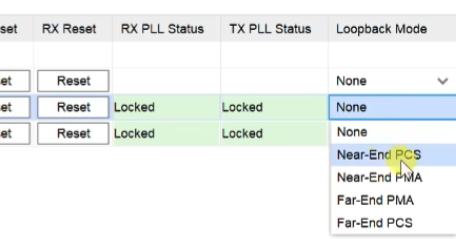

lookbake mode中选择近端环回模式（Near），近端包含PCS 层和PMA 层两种细分模式模式设置完成后，重新复位链路，消除初始误码率，即可开始正式测试
4.1.3 近端回环模式选择（PCS、PMA）
环回点：PCS 层编码后、串并转换前（纯数字域，不经过高速物理层）
信号路径：用户数据 → PCS层编码 → 环回开关 → PCS层解码 → 接收端
特点：
结论：
4.2 眼图查看与分析（核心硬件评估依据）
4.2.1 眼图创建

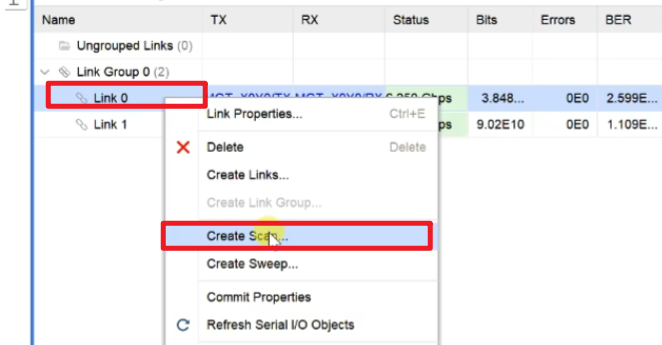

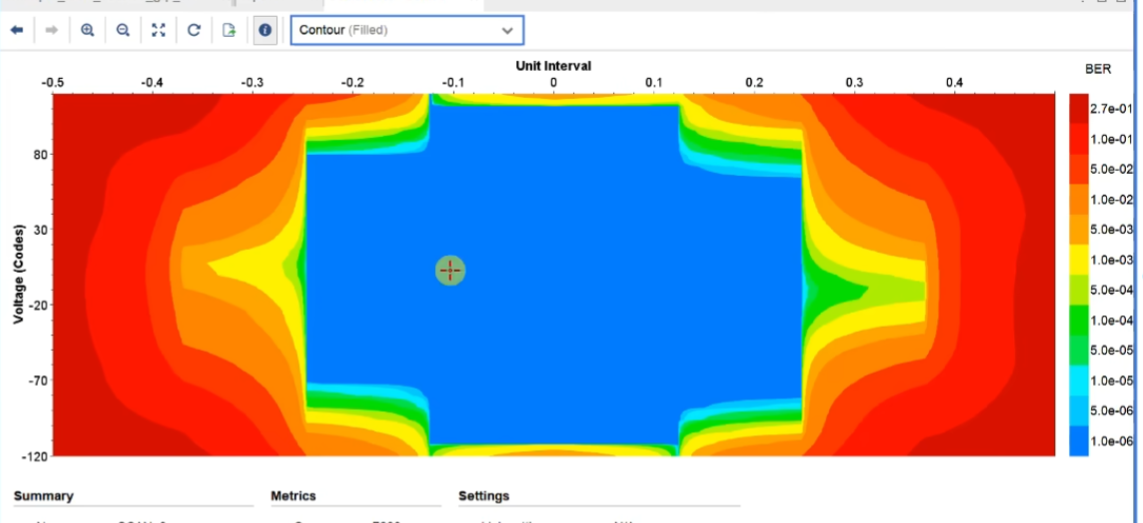

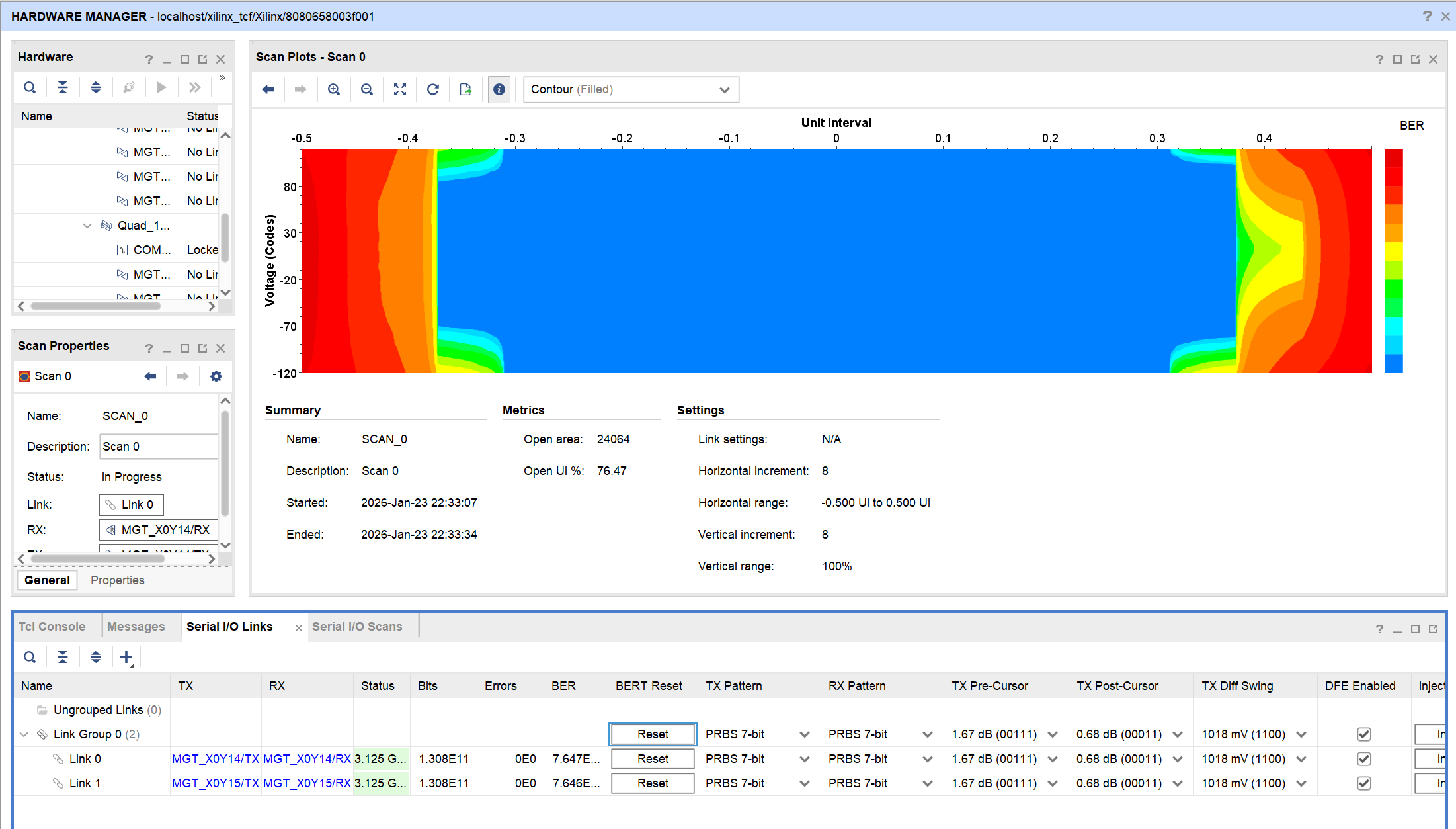

在 Vivado IBERT 界面中，选中已 link 的链路，右键选择「创建眼图」，即可生成实时信号眼图

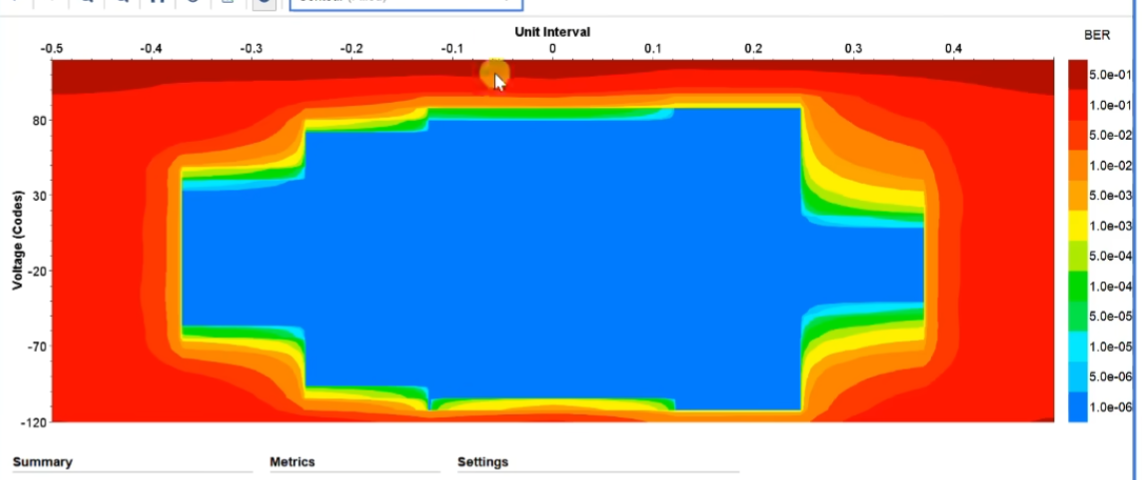

4.2.2 眼图颜色含义
- 蓝色区域：无错码，代表该时段信号传输正常
- 红色区域：存在错码，代表信号传输异常
✅ 核心结论：蓝色区域占比越大，硬件信号质量越好；红色区域过多，说明硬件存在明显问题
4.2.3 眼图核心指标（信号质量判断）
眼图是叠加多个比特周期的信号波形形成的图形，因形似 “眼睛” 得名，核心反映 4 个关键信息：
- 眼高：垂直方向开口高度 → 代表噪声容限，开口越大，抗噪声能力越强
- 眼宽：水平方向开口宽度 → 代表时序容限，宽度越大，对时钟抖动的容忍度越高
- 抖动：眼图边缘的模糊程度 → 分随机抖动 / 确定性抖动，抖动越大，误码率越高
- 噪声：眼图整体闭合程度 → 由电源噪声、信号串扰等因素引起，噪声越大，眼图越容易闭合
4.2.4 眼图闭合常见原因（硬件问题定位）
阻抗不匹配 → 信号反射，眼图出现重影
高频损耗 → PCB 走线过长 / 板材损耗，信号边沿变缓
时钟抖动 → 时钟源不稳定，眼图水平方向收缩
串扰 / 噪声 → 相邻高速信号干扰，眼图垂直方向闭合
4.3 远端环回（两端链路互通验证）

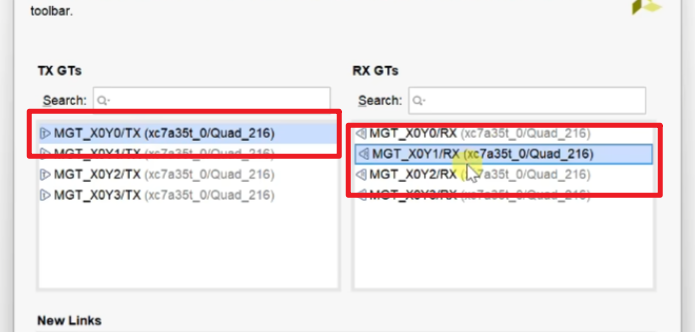

4.3.1 链路连接规则
两个通道交叉收发，实现双向链路验证：
- 0 通道发送 → 1 通道接收
- 1 通道发送 → 0 通道接收
4.3.2 配置与测试步骤

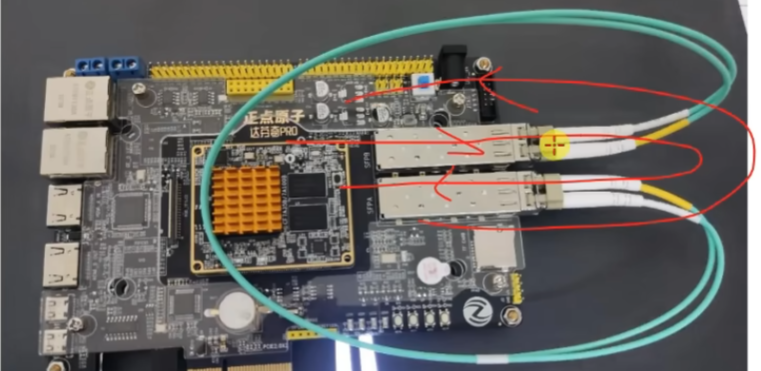

按交叉规则连接两个链路，作为双向测试通道

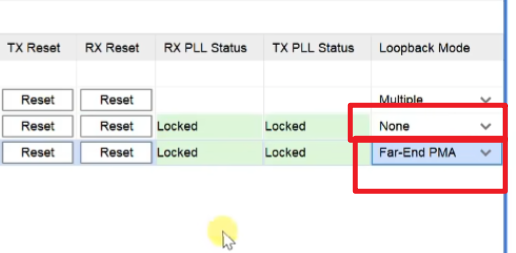

关键配置：一个链路设为
none，另一个链路设为远端环回模式（同时设远端会导致链路冲突）模式设置完成后，复位链路消除初始误码率，即可开始测试
五、实际项目上板测试

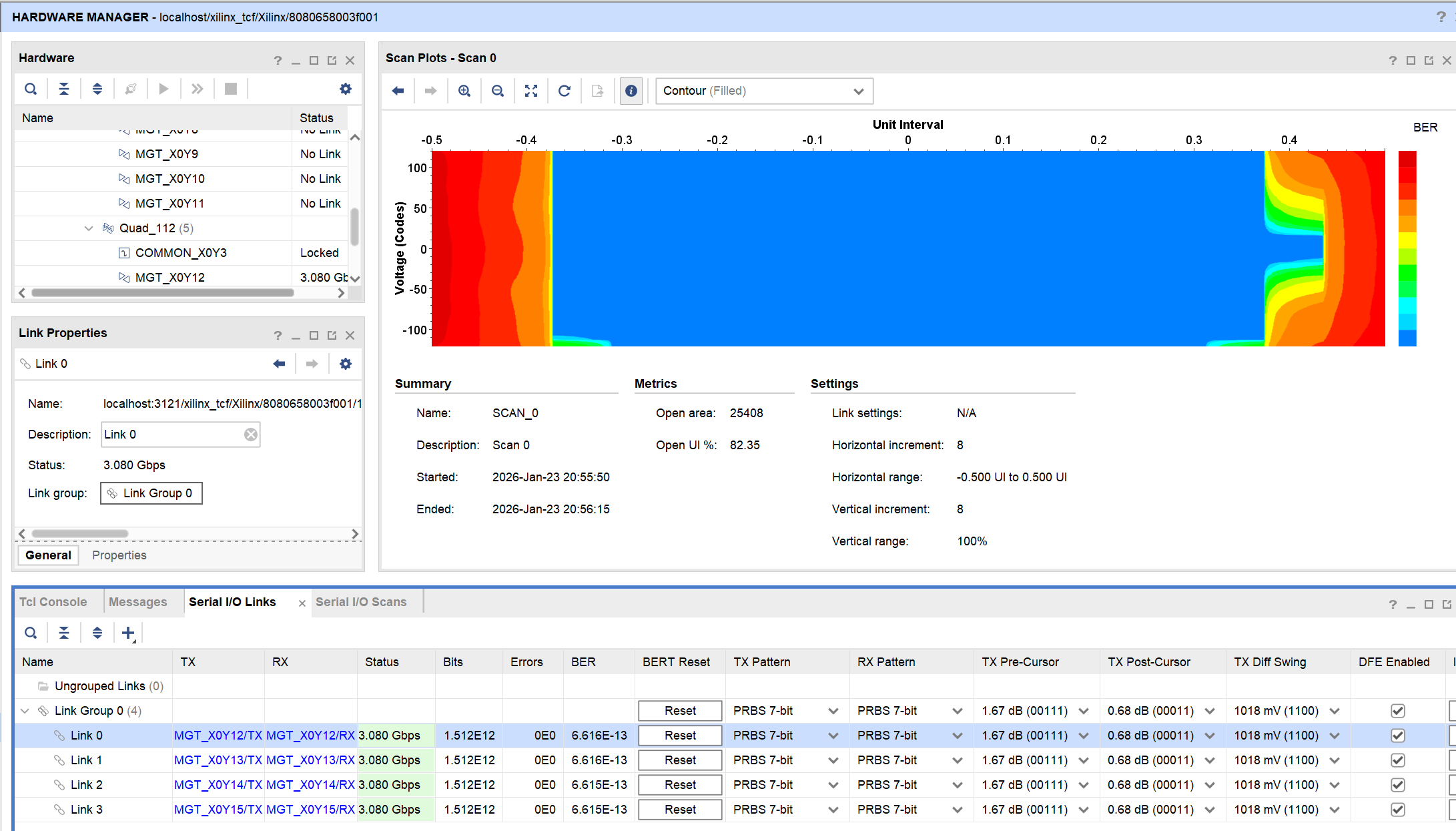

5.1 SRIO 4X 接口测试
5.2 SGMII 接口测试
5.3 测试过程中遇到的问题

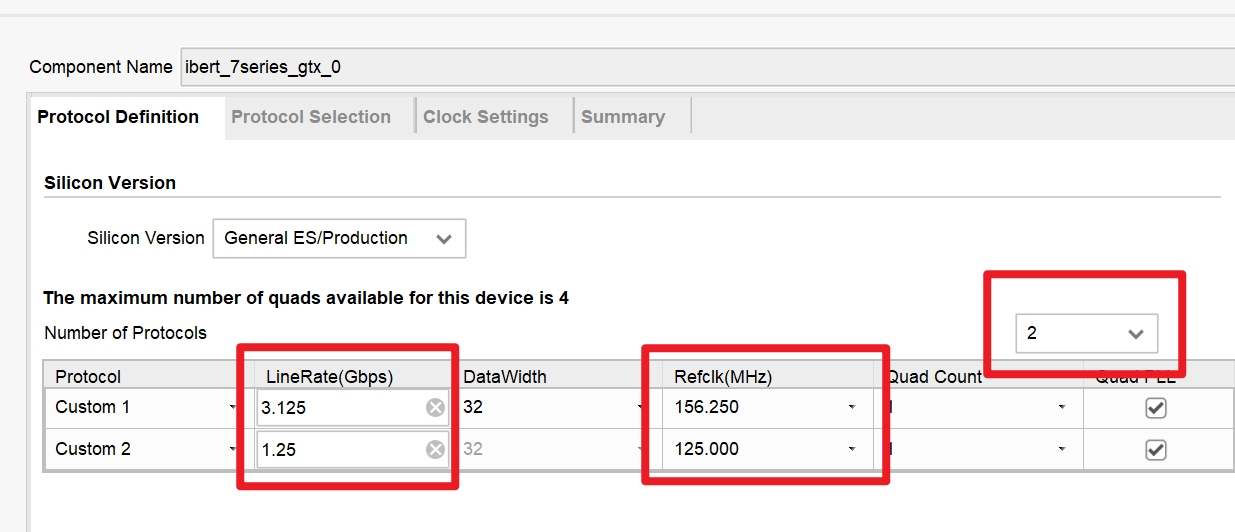

我想同时测试两个SGMII和一个SRIO 4X 所以这个数量应该选 2（见红框） 与此相对应的参考时钟要跟硬件原理图上的时钟一致。

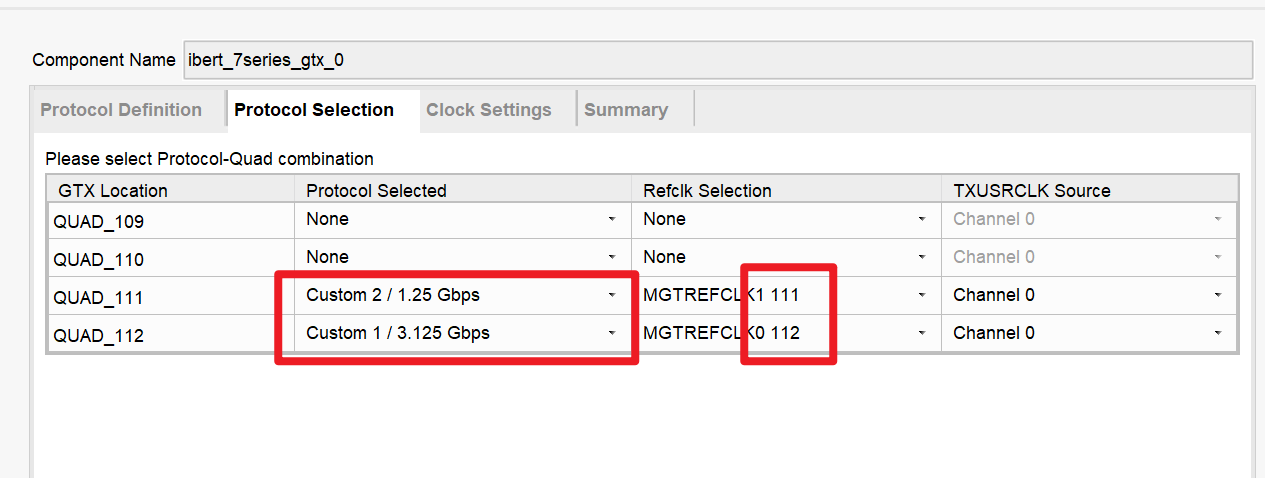

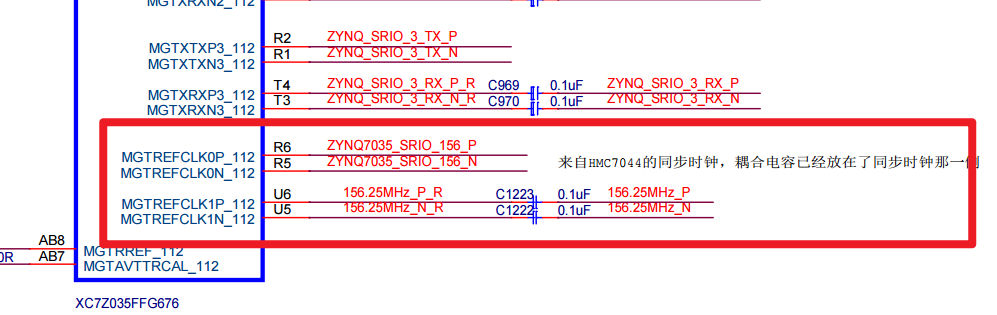

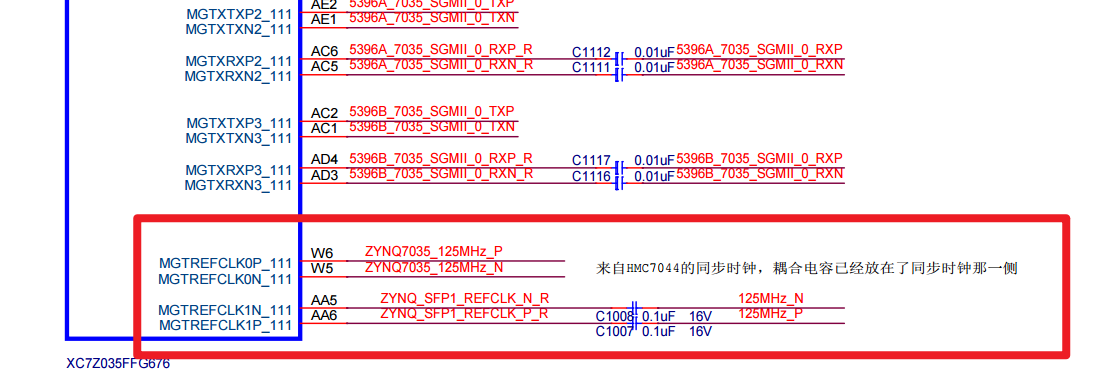

上面两张图框住的部分是可以选择的时钟 上面两排是7044给的时钟，下面两排是外部晶振的，选择protocol selection的时候要选对 再有就是如果7044给的时钟没配好的情况下，可以用外部晶振的测试 （若7044配好，最好用7044的时钟） 测试过程中bank112的7044时钟是工作的。但是bank111的7044好像没调好 所以bank111的眼图是用外部晶振时钟测出来的

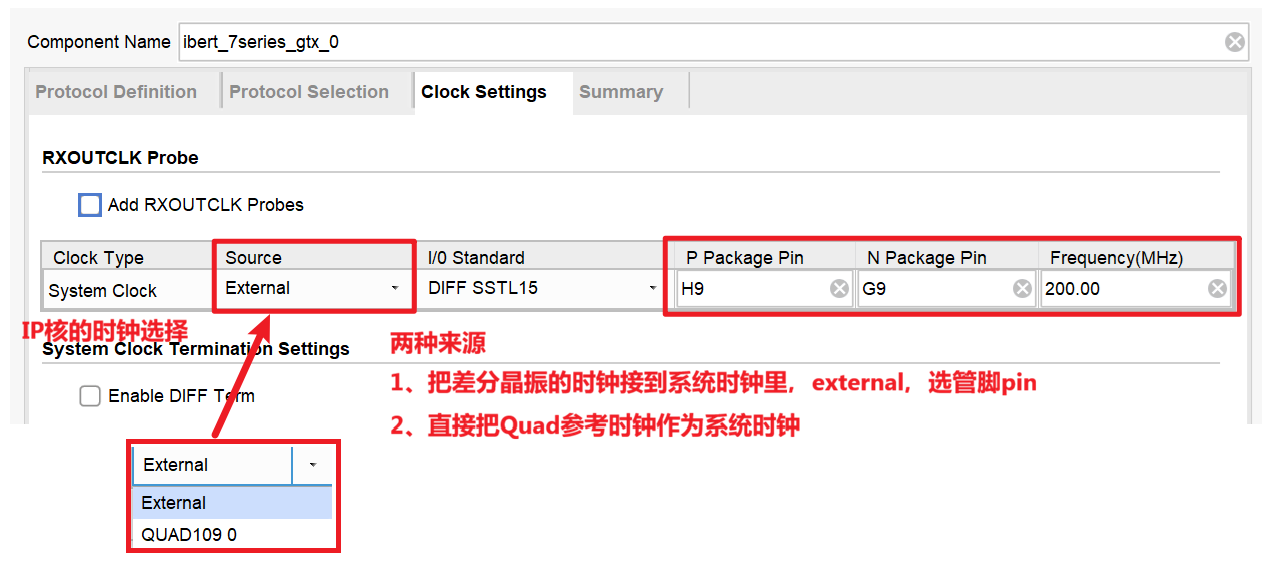

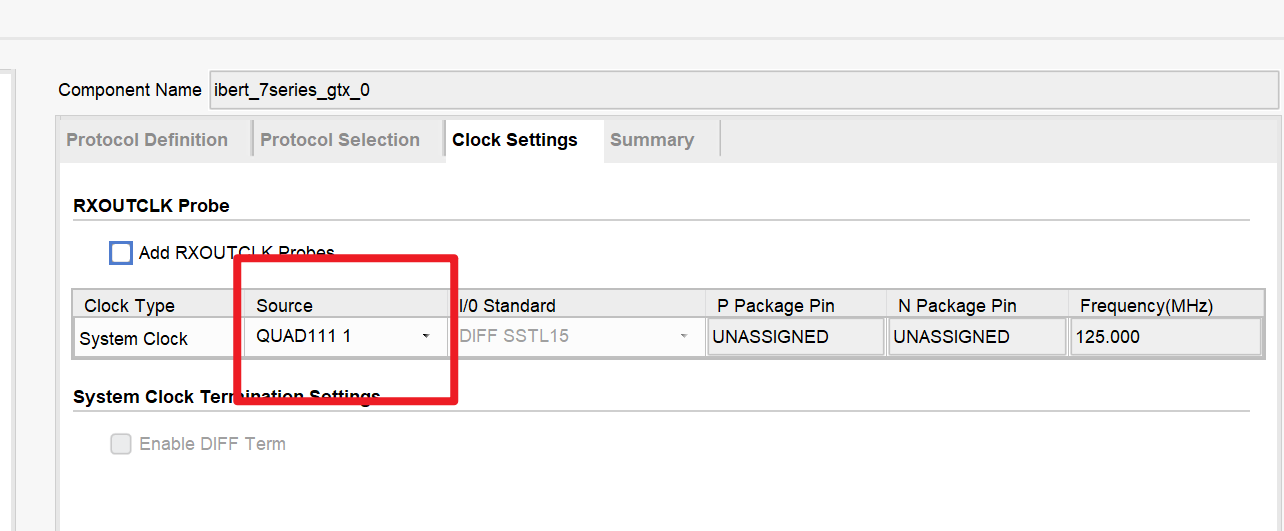

这个系统时钟源一定要选，选哪个都行， 应该是驱动眼图ip核工作的时钟，所以选一个就ok，选哪个都可以 如果不选的话，导入bit文件后运行的时候可能ibert核不工作，不显示，出不来
