什么是EMIO呢？为什么要用EMIO呢？ PS通过扩展的MIO连接外部设备，EMIO使用了PL的I/O资源 当PS需要扩展超过54个引脚的时候可以使用EMIO，也可以用它来连接PL中实现的IP模块

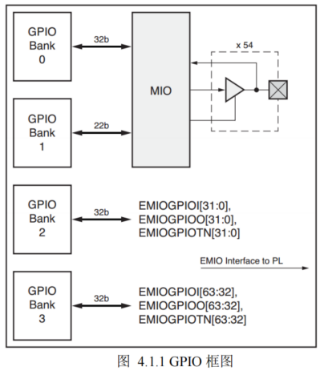

下图为GPIO的框图
BANK0+BANK1共54个信号通过MIO连接到器件引脚上 BANK2+BANK3共64个信号通过EMIO连接到PL端

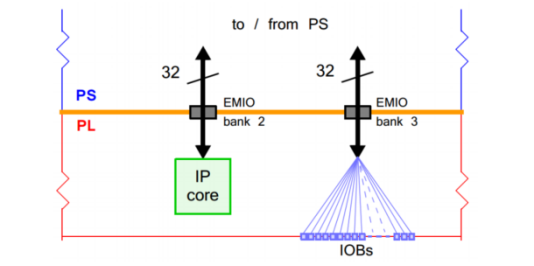

EMIO的连接方式：
大多数情况下，PS端经由EMIO引出的接口会直接连接到PL端的器件引脚上，通过IO管脚约束来指定所连接的PL引脚位置。该方法可为PS端实现额外的64个输入引脚或64个带有输出使能的输出引脚。 EMIO还有另一种方式，用于连接PL内实现的功能模块IP核，此时PL端的IP作为PS端的一个外部设备来使用。
任务

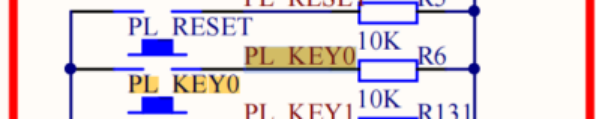

使用开发板上的PL和PS按键控制PS端的LED灯的亮灭，按键按下时点亮，释放后熄灭。
如何使用MIO的输入

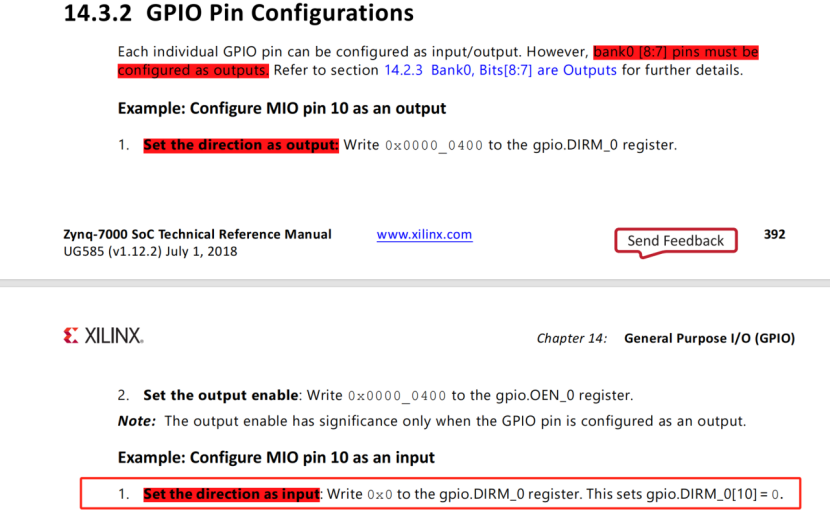

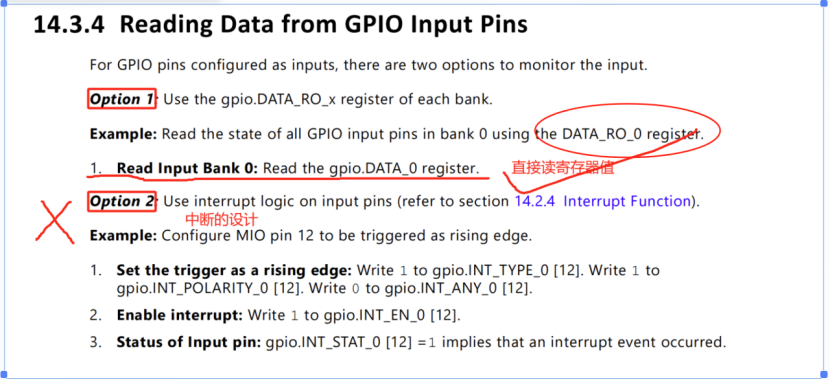

参考ug585文档 首先要配置GPIO：把GPIO方向设为输入，即DIRM_0[10]寄存器置零
硬件设计

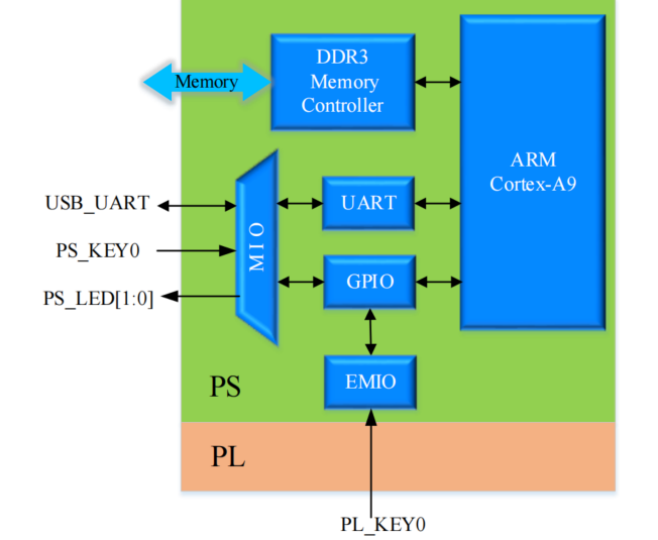

下图为系统框图

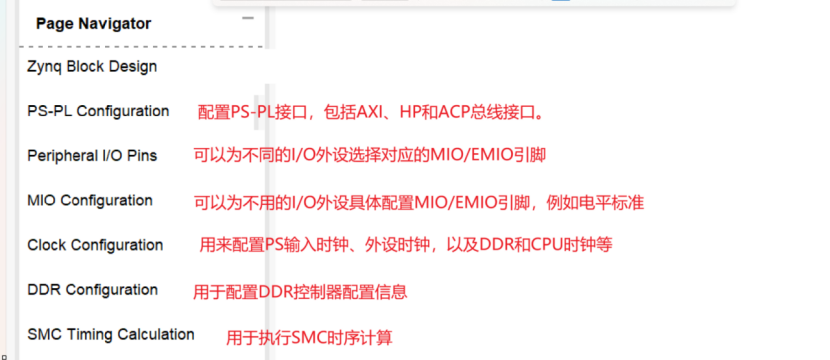

打开vivado创建工程 创建Block Design 创建Processsing System模块，下图为vivado工具界面功能介绍
硬件上的注意事项
HardWare中的PS IP核添加EMIO

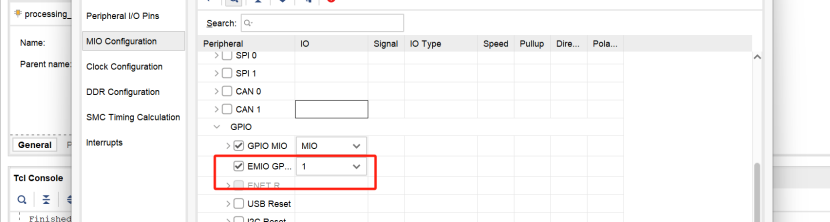

根据所需端口数量调整EMIO生成的数量，最大为64

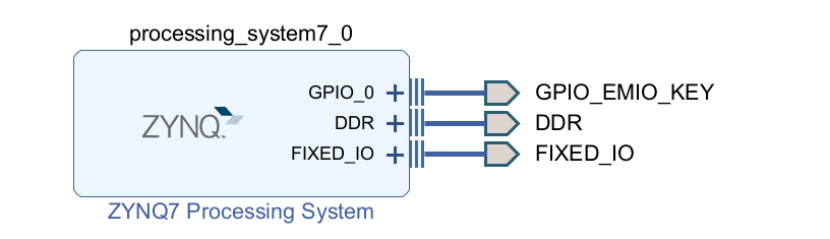

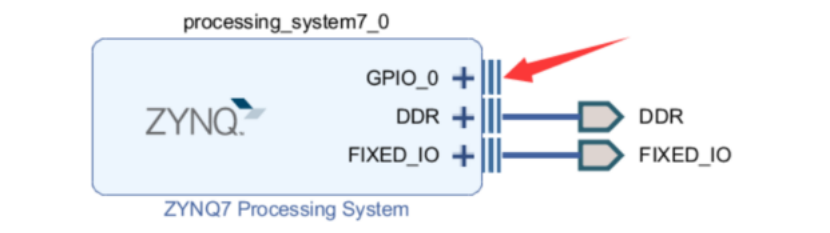

通过Make External添加端口接口

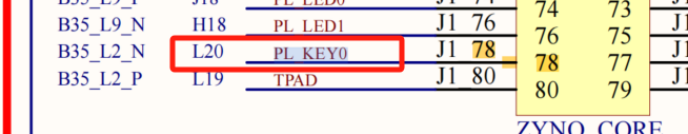

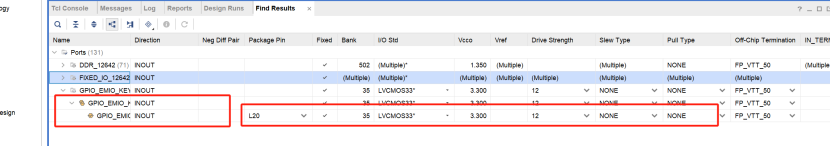

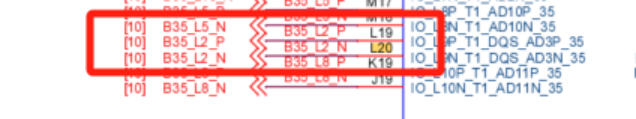

I/O port配置：可以在引脚配置中找到该EMIO口的端口，将其与PL中的L20相连，即可用PS通过EMIO与PL该端口通信

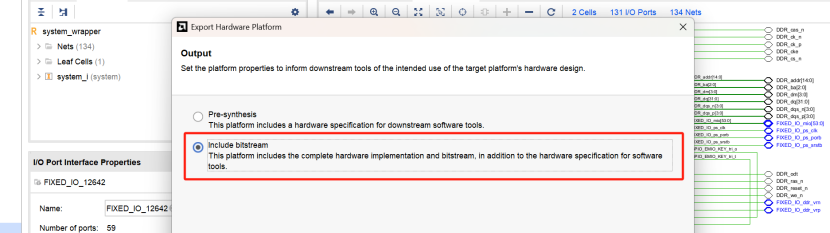

因为该工程用到了PL资源，所以在相比于MIO那个工程，生成硬件平台Hardware时需要连带Bit文件一起生成
vitis：
创建platform 创建工程文件 板级验证
软件设计
#include "stdio.h"
#include "xparameters.h"
#include "xgpiops.h"
#define GPIOPS_ID 0 //PS 端 GPIO 器件 ID
#define MIO_LED2 15 //PS_LED2 连接到 MIO0
#define EMIO_KEY 54 //PL_KEY0 连接到 EMIO0
int main() {
printf("EMIO TEST!\n");
XGpioPs gpiops_inst; //PS 端 GPIO 驱动实例
XGpioPs_Config *gpiops_cfg_ptr; //PS 端 GPIO 配置信息
//根据器件 ID 查找配置信息
gpiops_cfg_ptr = XGpioPs_LookupConfig(GPIOPS_ID);
//初始化器件驱动
XGpioPs_CfgInitialize(&gpiops_inst, gpiops_cfg_ptr, gpiops_cfg_ptr->BaseAddr);
//设置 LED 为输出
XGpioPs_SetDirectionPin(&gpiops_inst, MIO_LED2, 1);
//使能 LED 输出
XGpioPs_SetOutputEnablePin(&gpiops_inst, MIO_LED2, 1);
//设置 KEY 为输入
XGpioPs_SetDirectionPin(&gpiops_inst, EMIO_KEY, 0);
//读取按键状态，用于控制 LED 亮灭
while(1) {
XGpioPs_WritePin(&gpiops_inst, MIO_LED2,
~XGpioPs_ReadPin(&gpiops_inst, EMIO_KEY));
}
return 0;
}板级验证：PL按键可控制PS LED亮灭
