DMA(Direct Memory Access，直接存储器访问)是计算机科学中的一种内存访问技术 DMA允许某些计算机内部的硬件子系统独立地直接读写系统内存，而无需CPU介入处理 DMA 是一种快速的数据传送方式，通常用来传送数据量较多的数据块，很多硬件系统会使用DMA 包括硬盘控制器、绘图显卡、网卡和声卡、高速 AD/DA
简介 DMA：允许不同速度的硬件设备进行沟通，而不需要依于中央处理器的大量中断负载。
CPU的逻辑：从来源把每一片段的数据复制到寄存器，再把它们再次写到新的地方。（占用CPU） DMA 的逻辑：是用硬件实现存储器与存储器之间或存储器与 I/O 设备之间直接进行高速数据传输
使用 DMA时，CPU向DMA控制器发出一个存储传输请求 当DMA控制器在传输的时候，CPU执行其它操作 传输操作完成时 DMA 以中断的方式通知 CPU。
为了发起传输事务， DMA 控制器必须得到以下数据：
- 源地址 — 数据被读出的地址
- 目的地址 — 数据被写入的地址
- 传输长度 — 应被传输的字节数

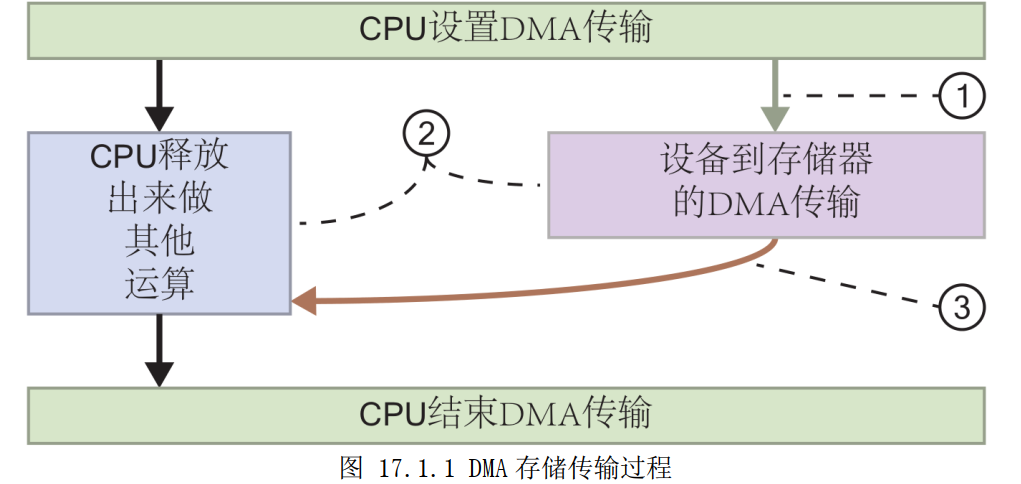

DMA 存储传输的过程如下：
DMA 存储传输的过程如下：- 为了配置用 DMA 传输数据到存储器，处理器发出一条 DMA 命令
- DMA 控制器把数据从外设传输到存储器或从存储器到存储器，而让 CPU 腾出手来做其它操作。
- 数据传输完成后，向 CPU 发出一个中断来通知它 DMA 传输可以关闭了。
ZYNQ 提供了两种 DMA：
- 集成在 PS 中的硬核 DMAC
- PL 中使用的软核 AXI DMA IP
DMAC：
- DDR3到DDR3
- DDR3到OCM
- DDR3到PL（GP接口）
- DDR3到IO外设（内存、以太网等）
AXI DMA（HP）
- DDR3与IO外设交互
VDMA：更适合视频
参考资料 ==pg021==

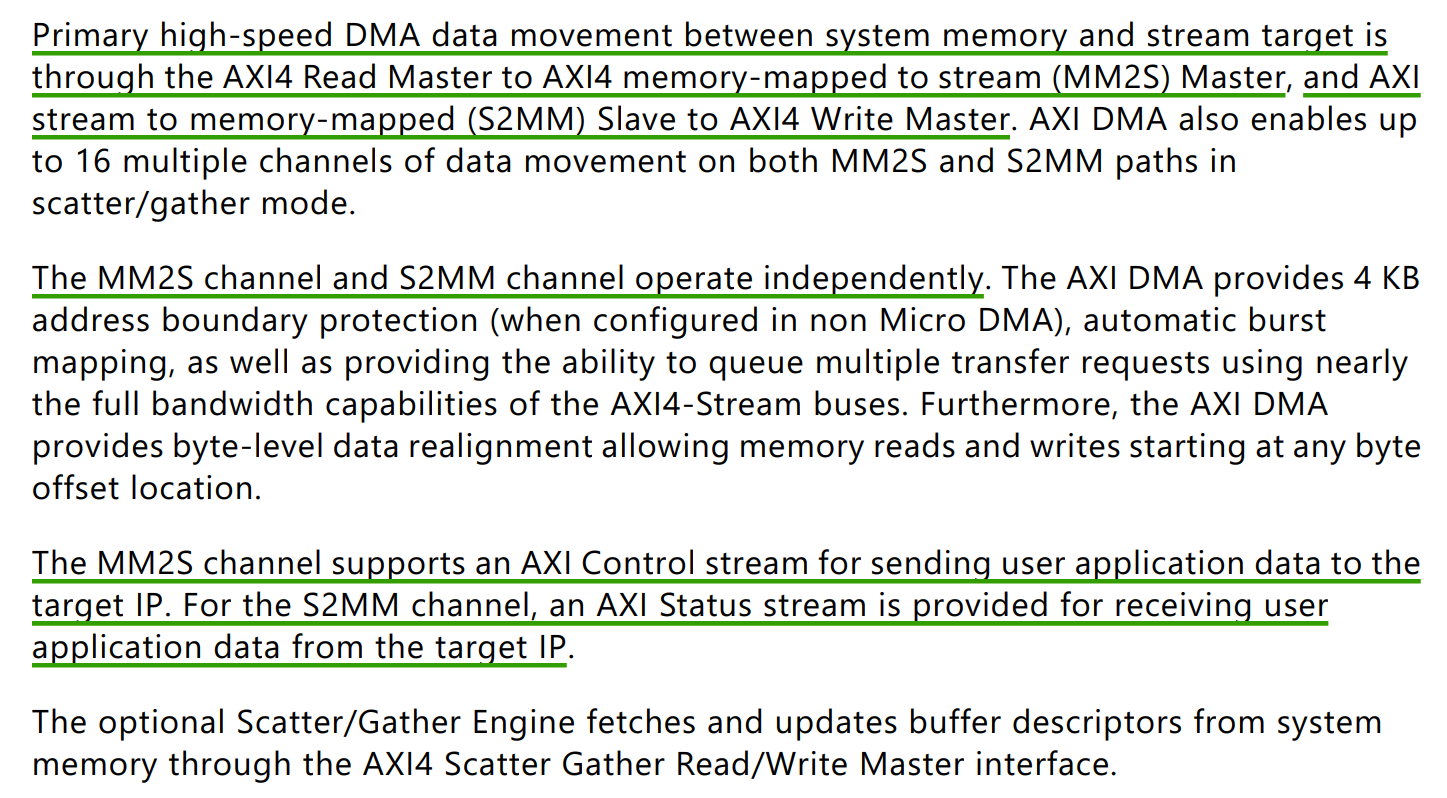

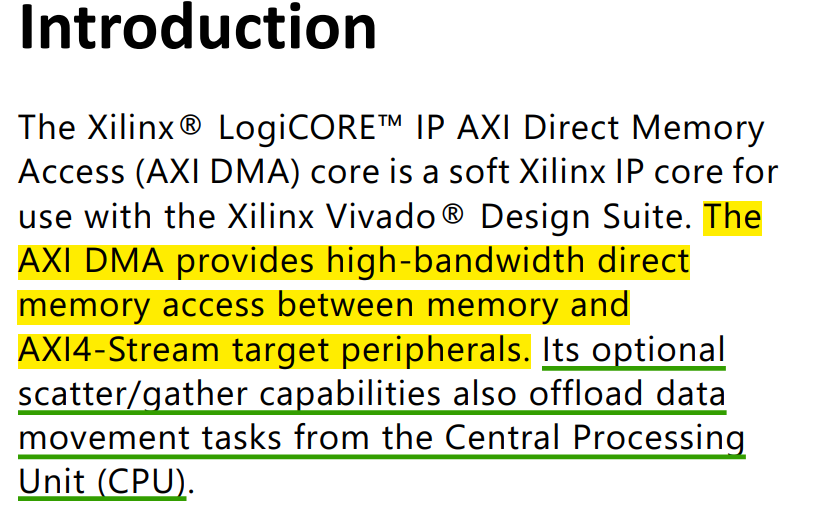

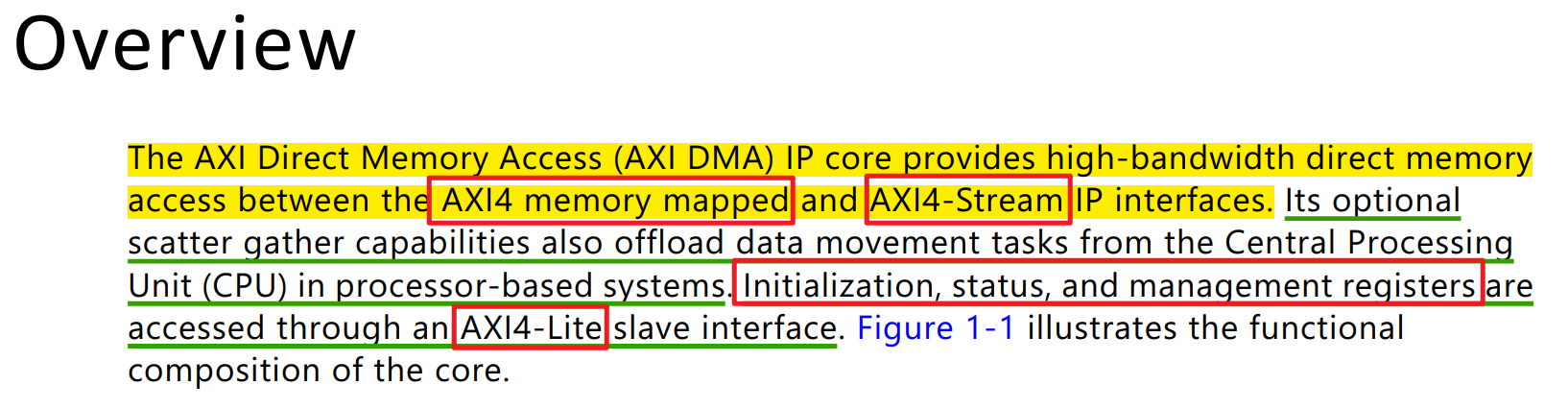

AXI IP核是集成在vivado设计软件中的软核 AXI DMA在memory和AXI4-Stream目标外设之间提供了高带宽直接内存访问 可选的 疏散/聚集 功能可以将数据搬移任务从CPU中释放出来 scatter/gather是AXI DMA的一种运行模式？？ 单一模式 or s/g模式
接口
AXI DMA通过AXI4-Lite接口对寄存器做一些配置和获取 MM2S：MemoryMap to Stream 存储器映射(AXI-Full)到AXI4-Stream S2MM：Stream to MemoryMap AXI4-Stream到存储器映射(AXI-Full)
每次传完，向CPU产生中断

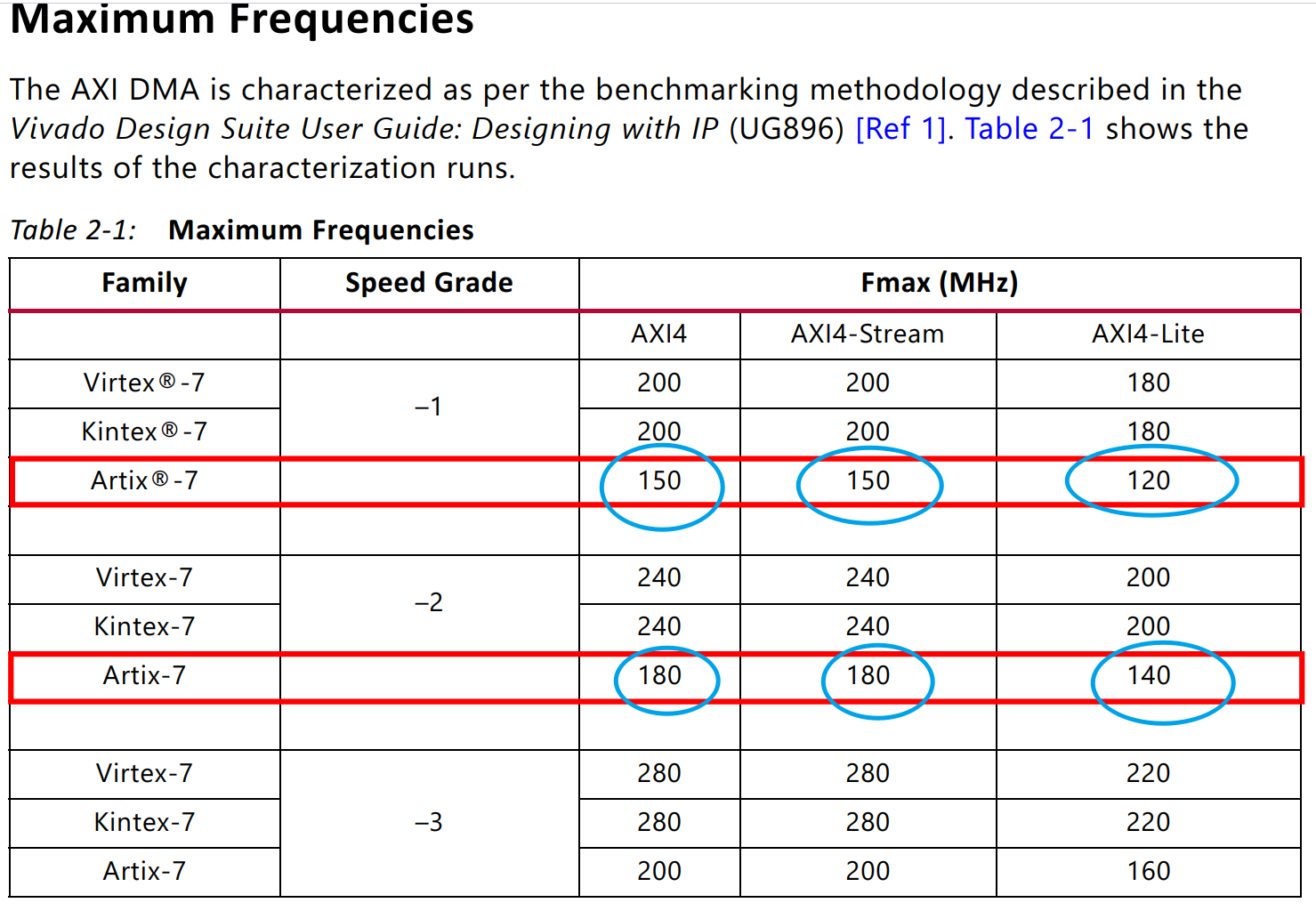

最大时钟频率

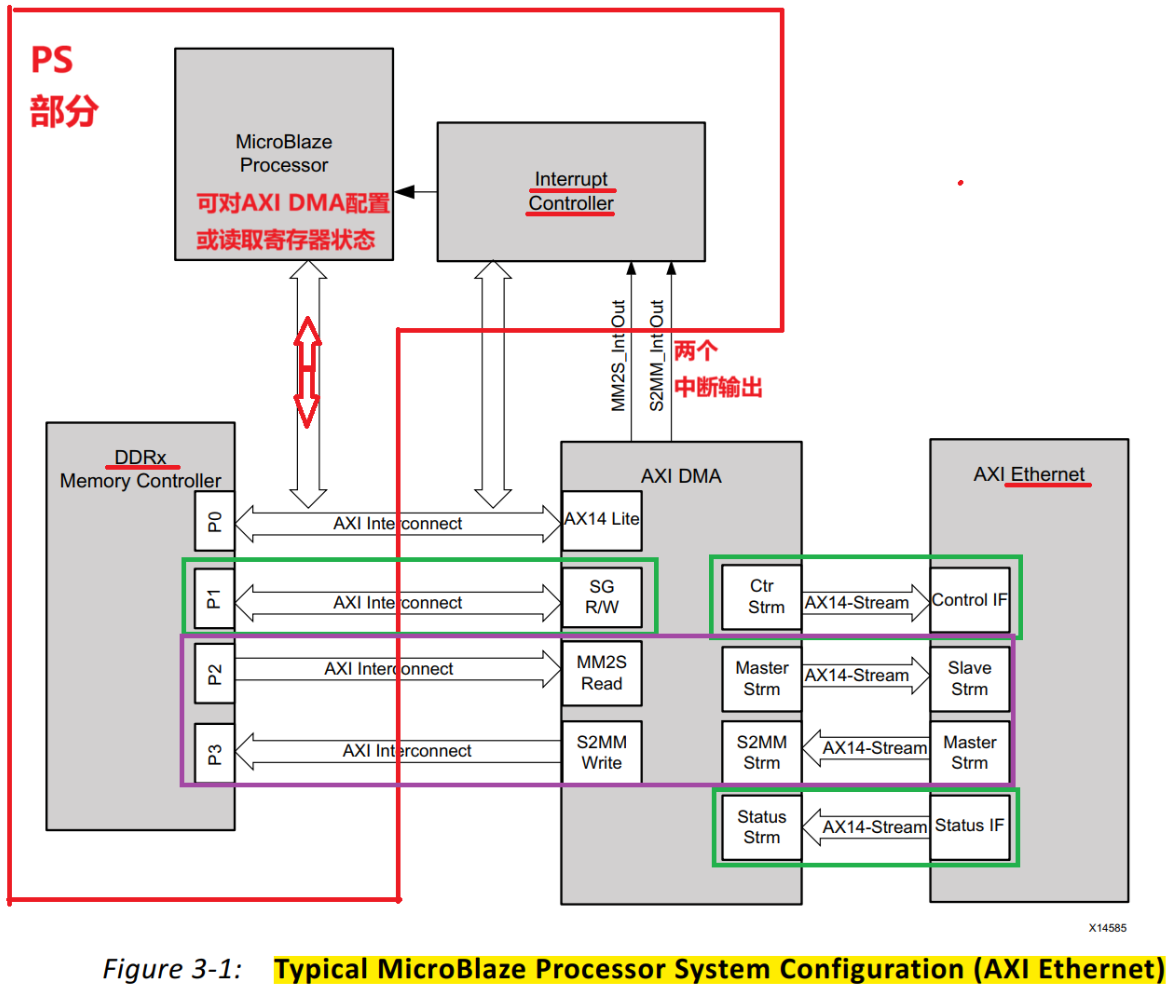

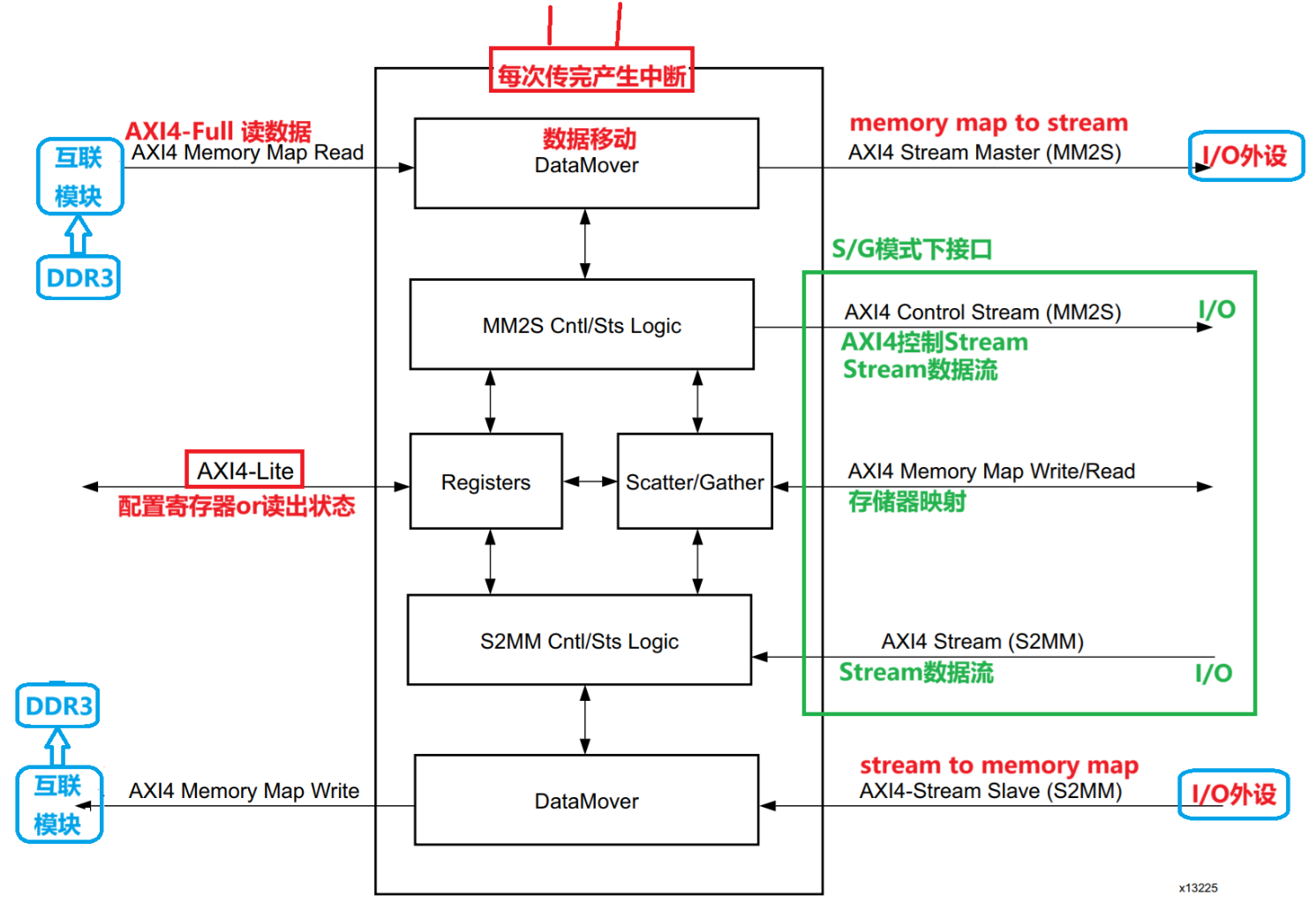

框图

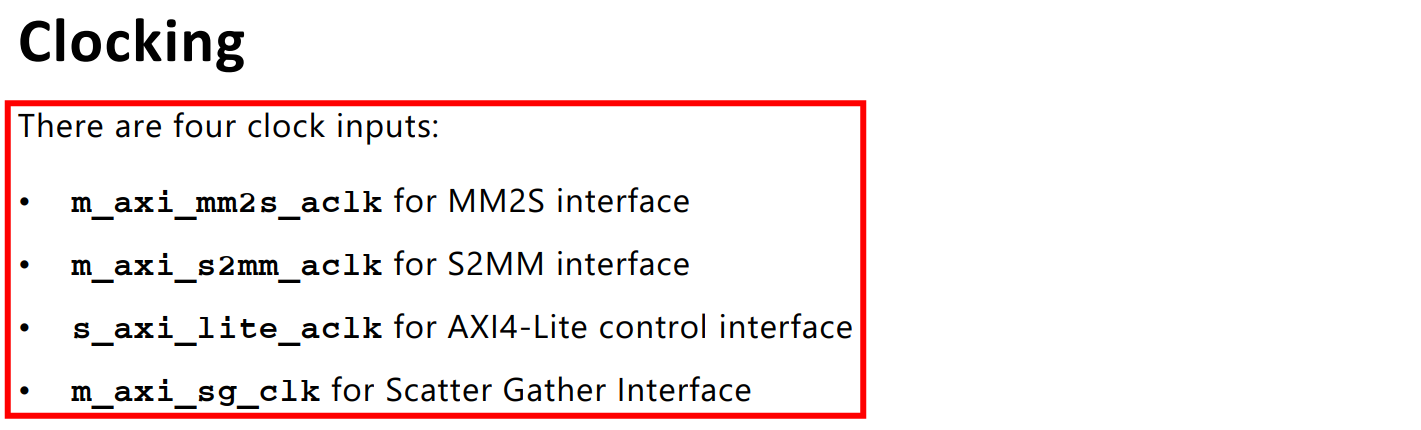

接口时钟

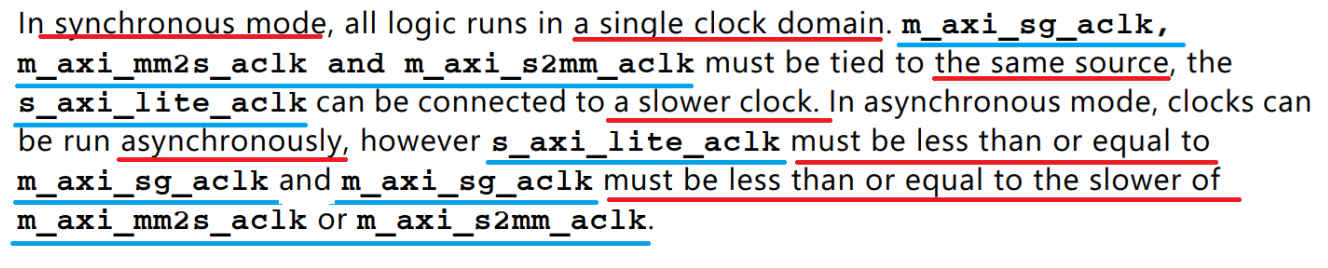

两种时钟模式：异步、同步

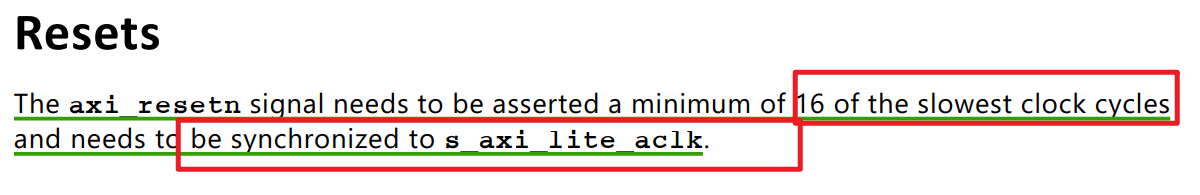

复位

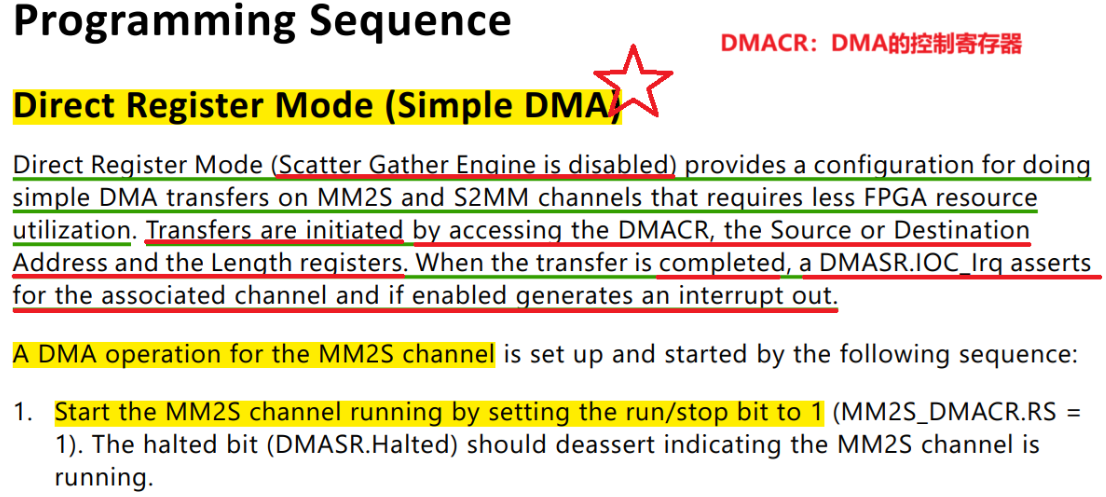

编程顺序 Direct Register模式下（简单DMA模式）： 此模式提供了在MM2S和S2MM通道上进行简单DMA传输的配置，只需较少的FPGA资源 通过访问DMACR、源地址或者目的地址和长度寄存器，来发起DMA的传输
当传输完成后，如果使能了产生中断输出，那么DMASR寄存器相关联的通道位会有效。
DMA的MM2S（存储器映射到Stream）通道的启动顺序
- 开启/使能MM2S通道

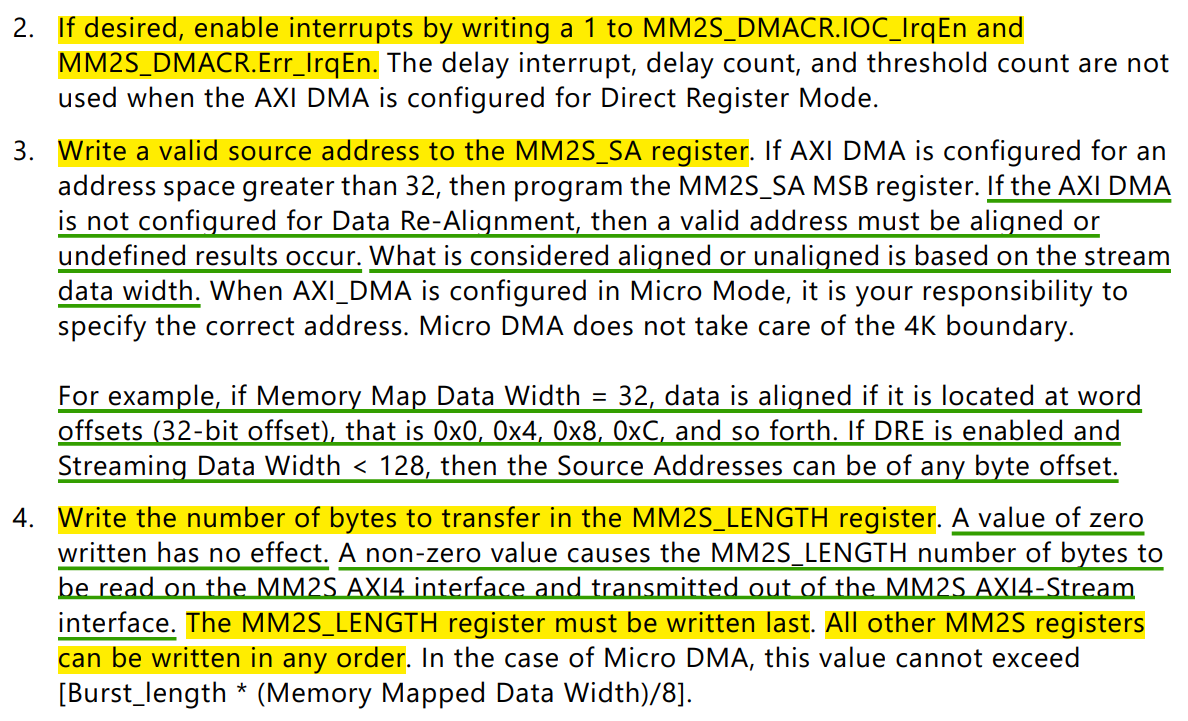

- 如果需要的话，可以使能中断
- 写一个有效的源地址到MM2S_SA寄存器。 如果没有使能DRE的功能，指定起始地址时，需要注意字节地址对其 哪些地址是对齐或者不对齐的，取决于Stream流的数据位宽
- 写传输的字节数到MM2S_LENGTH寄存器 一个长度为0的值是无效的，一个非0值，将会决定存储器映射到Stream流的数据个数。 需要注意的是，必须最后一个配置MM2S_LENGTH长度寄存器，而其他寄存器的配置顺序没有要求。

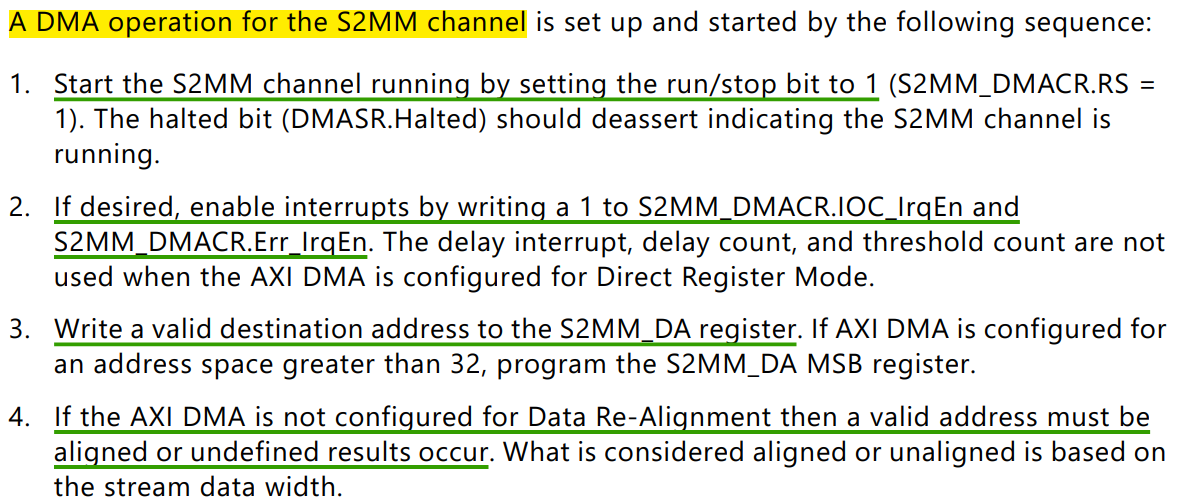

S2MM（Stream到存储器映射）通道的启动顺序
- 开启/使能S2MM通道
- 如果需要的话，可以使能中断
- 写一个有效的目的地址到S2MM_DA寄存器。
- 对齐和不对齐的要求

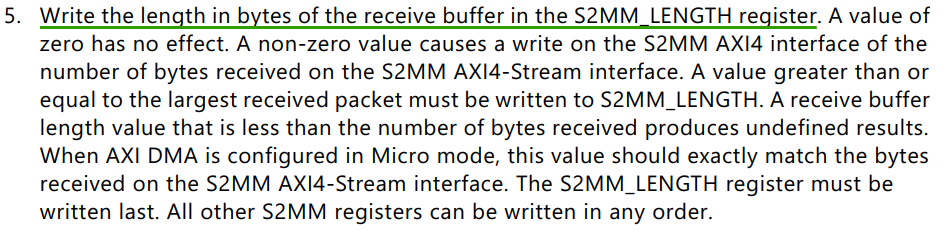

- 写一个传输的字节数到S2MM_LENGTH寄存器里去

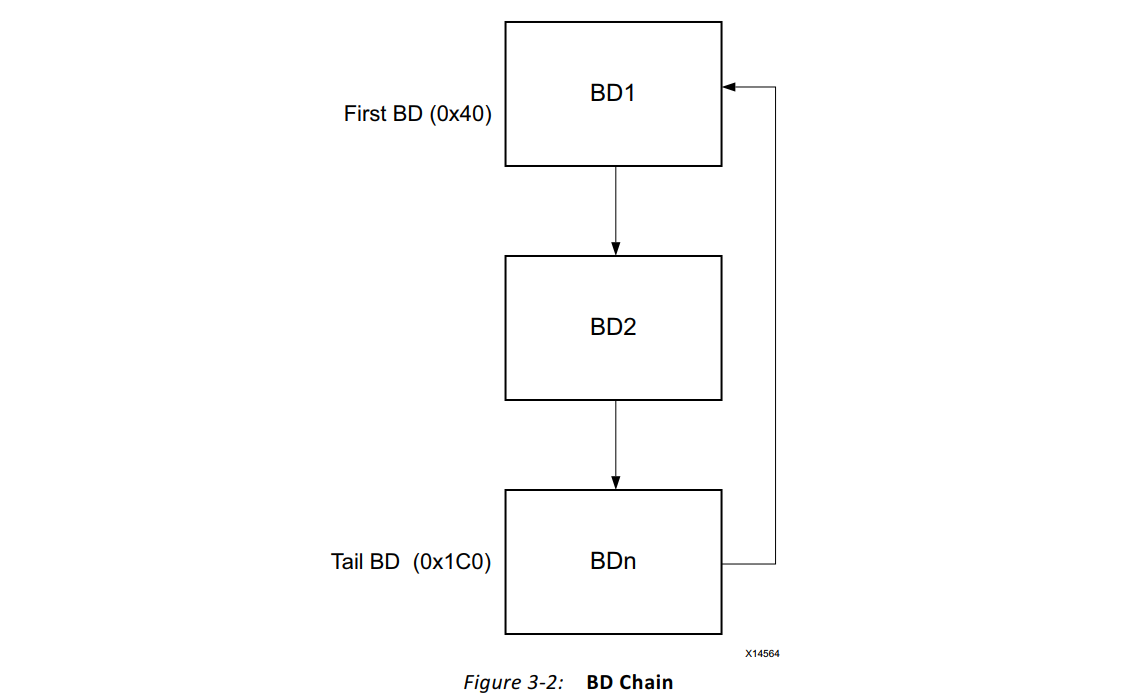

direst模式的缺点： 配置完后只能连续地址空间读写，如果往不同地址搬运需要重新配置寄存器开启新的传输 s/g模式： 解决direst register的缺点，但更复杂 他把传输的基本参数，存储在内存中： 这些参数就是被称为BD（Buffer Descriptor） 在工作时，通过SG接口加载和更新BD中的状态 循环DMA模式： 在s/g模式基础上做了个循环
AXI DMA IP核介绍

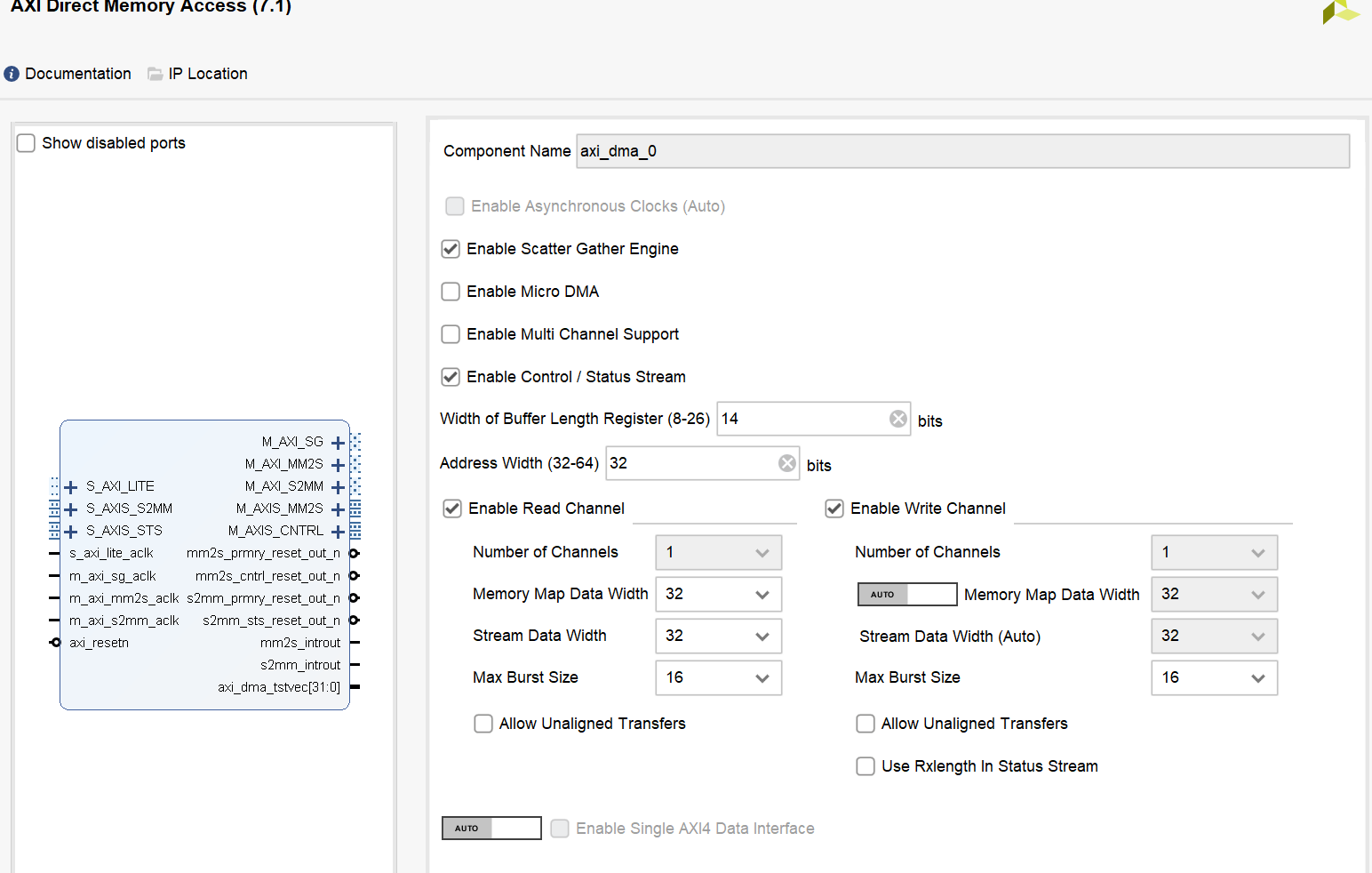

使能异步时钟（自动的，连线后会自适配） 使能S/G引擎：工作在S/G模式。去勾选：工作在direct模式 使能Micro DMA：高优化DMA，占用资源较少，一般用于传输少量数据的场景下 控制/状态Stream流：传输用户数据到Stream流的I/O外设 多通道：多个读通道和写通道 Buffer Length寄存器位宽：数据位宽，大小为2的n次方 地址位宽：设置AXI4接口的地址位宽，默认32，32-64 使能读通道 使能写通道 最大突发大小 是否使能非字节对齐：给定地址是否需要对齐 是否使能单个AXI4 Data接口：可以组合两个AXI4（S2MM\MM2S）接口到一个接口上
