一、简介
早期是VGA，易受干扰体积大 HDMI取而代之，并向下兼容VGA
使用TMDS连接，逻辑上分为两阶段：编码和并串转换。
二、实验任务
驱动ZYNQ上的HDMI接口，在显示器上显示720p彩条图案（1024 * 720，像素75MHz）
三 、硬件设计
四、软件设计
五、下载验证
六、本章总结
七、遇到问题

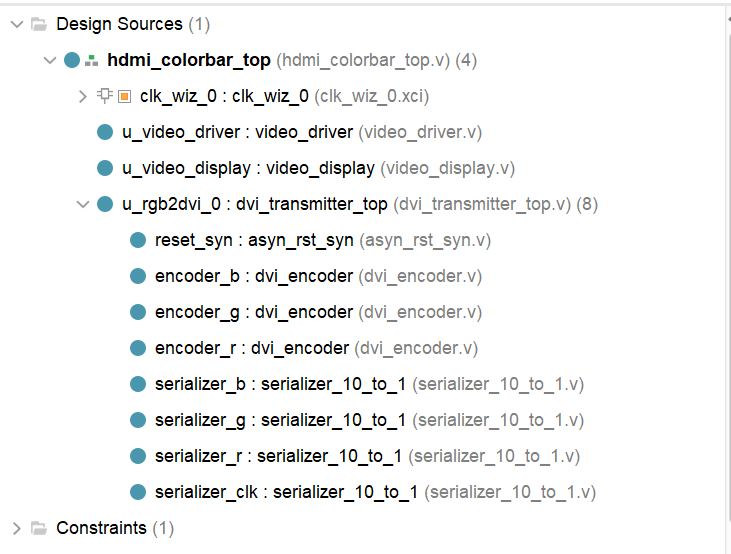

八、源码备份
verilog
module hdmi_colorbar_top(
input sys_clk ,
input sys_rst_n ,
output tmds_clk_p , // TMDS 时钟通道
output tmds_clk_n ,
output [2:0] tmds_data_p , // TMDS 数据通道
output [2:0] tmds_data_n
);
//wire define
wire pixel_clk ;
wire pixel_clk_5x ;
wire clk_locked ;
wire [10:0] pixel_xpos_w ;
wire [10:0] pixel_ypos_w ;
wire [23:0] pixel_data_w ;
wire video_hs ;
wire video_vs ;
wire video_de ;
wire [23:0] video_rgb ;
//*****************************************************
//** main code
//*****************************************************
//例化MMCM/PLL IP核
clk_wiz_0 clk_wiz_0(
.clk_in1 (sys_clk ),
.clk_out1 (pixel_clk ), //像素时钟
.clk_out2 (pixel_clk_5x ), //5倍像素时钟
.reset (~sys_rst_n ),
.locked (clk_locked )
);
//例化视频显示驱动模块
video_driver u_video_driver(
.pixel_clk (pixel_clk ),
.sys_rst_n (sys_rst_n ),
.video_hs (video_hs ),
.video_vs (video_vs ),
.video_de (video_de ),
.video_rgb (video_rgb ),
.pixel_xpos (pixel_xpos_w ),
.pixel_ypos (pixel_ypos_w ),
.pixel_data (pixel_data_w )
);
//例化视频显示模块
video_display u_video_display(
.pixel_clk (pixel_clk ),
.sys_rst_n (sys_rst_n ),
.pixel_xpos (pixel_xpos_w ),
.pixel_ypos (pixel_ypos_w ),
.pixel_data (pixel_data_w )
);
//例化HDMI驱动模块
dvi_transmitter_top u_rgb2dvi_0(
.pclk (pixel_clk ),
.pclk_x5 (pixel_clk_5x ),
.reset_n (sys_rst_n & clk_locked ),
.video_din (video_rgb ),
.video_hsync (video_hs ),
.video_vsync (video_vs ),
.video_de (video_de ),
.tmds_clk_p (tmds_clk_p ),
.tmds_clk_n (tmds_clk_n ),
.tmds_data_p (tmds_data_p ),
.tmds_data_n (tmds_data_n ),
.tmds_oen ( ) //预留的端口，本次实验未用到
);
endmoduleverilog
// Descriptions: 视频显示驱动模块
module video_driver(
input pixel_clk ,
input sys_rst_n ,
//RGB接口
output video_hs , //行同步信号
output video_vs , //场同步信号
output video_de , //数据使能
output [23:0] video_rgb , //RGB888颜色数据
input [23:0] pixel_data , //像素点数据
output [10:0] pixel_xpos , //像素点横坐标
output [10:0] pixel_ypos //像素点纵坐标
);
//parameter define
//1280*720 分辨率时序参数
parameter H_SYNC = 11'd20 ; //行同步
parameter H_BACK = 11'd140 ; //行显示后沿
parameter H_DISP = 11'd1024 ; //行有效数据
parameter H_FRONT = 11'd160 ; //行显示前沿
parameter H_TOTAL = 11'd1344 ; //行扫描周期
parameter V_SYNC = 11'd3 ; //场同步
parameter V_BACK = 11'd20 ; //场显示后沿
parameter V_DISP = 11'd600 ; //场有效数据
parameter V_FRONT = 11'd12 ; //场显示前沿
parameter V_TOTAL = 11'd635 ; //场扫描周期
//reg define
reg [10:0] cnt_h ;
reg [10:0] cnt_v ;
//wire define
wire video_en ;
wire data_req ;
//*****************************************************
//** main code
//*****************************************************
assign video_de = video_en;
assign video_hs = ( cnt_h < H_SYNC ) ? 1'b0 : 1'b1; //行同步信号赋值
assign video_vs = ( cnt_v < V_SYNC ) ? 1'b0 : 1'b1; //场同步信号赋值
//使能RGB数据输出
assign video_en = (((cnt_h >= H_SYNC+H_BACK) && (cnt_h < H_SYNC+H_BACK+H_DISP))
&&((cnt_v >= V_SYNC+V_BACK) && (cnt_v < V_SYNC+V_BACK+V_DISP)))
? 1'b1 : 1'b0;
//RGB888数据输出
assign video_rgb = video_en ? pixel_data : 24'd0;
//请求像素点颜色数据输入
assign data_req = (((cnt_h >= H_SYNC+H_BACK-1'b1) &&
(cnt_h < H_SYNC+H_BACK+H_DISP-1'b1))
&& ((cnt_v >= V_SYNC+V_BACK) && (cnt_v < V_SYNC+V_BACK+V_DISP)))
? 1'b1 : 1'b0;
//像素点坐标
assign pixel_xpos = data_req ? (cnt_h - (H_SYNC + H_BACK - 1'b1)) : 11'd0;
assign pixel_ypos = data_req ? (cnt_v - (V_SYNC + V_BACK - 1'b1)) : 11'd0;
//行计数器对像素时钟计数
always @(posedge pixel_clk ) begin
if (!sys_rst_n)
cnt_h <= 11'd0;
else begin
if(cnt_h < H_TOTAL - 1'b1)
cnt_h <= cnt_h + 1'b1;
else
cnt_h <= 11'd0;
end
end
//场计数器对行计数
always @(posedge pixel_clk ) begin
if (!sys_rst_n)
cnt_v <= 11'd0;
else if(cnt_h == H_TOTAL - 1'b1) begin
if(cnt_v < V_TOTAL - 1'b1)
cnt_v <= cnt_v + 1'b1;
else
cnt_v <= 11'd0;
end
end
endmoduleverilog
// Descriptions: 视频显示模块，显示彩条
module video_display(
input pixel_clk ,
input sys_rst_n ,
input [10:0] pixel_xpos , //像素点横坐标
input [10:0] pixel_ypos , //像素点纵坐标
output reg [23:0] pixel_data //像素点数据
);
//parameter define
parameter H_DISP = 11'd1024 ; //分辨率——行
parameter V_DISP = 11'd600 ; //分辨率——列
localparam WHITE = 24'b11111111_11111111_11111111 ; //RGB888 白色
localparam BLACK = 24'b00000000_00000000_00000000 ; //RGB888 黑色
localparam RED = 24'b11111111_00001100_00000000 ; //RGB888 红色
localparam GREEN = 24'b00000000_11111111_00000000 ; //RGB888 绿色
localparam BLUE = 24'b00000000_00000000_11111111 ; //RGB888 蓝色
//*****************************************************
//** main code
//*****************************************************
//根据当前像素点坐标指定当前像素点颜色数据，在屏幕上显示彩条
always @(posedge pixel_clk ) begin
if (!sys_rst_n)
pixel_data <= 16'd0;
else begin
if((pixel_xpos >= 0) && (pixel_xpos < (H_DISP/5)*1))
pixel_data <= WHITE ;
else if((pixel_xpos >= (H_DISP/5)*1) && (pixel_xpos < (H_DISP/5)*2))
pixel_data <= BLACK ;
else if((pixel_xpos >= (H_DISP/5)*2) && (pixel_xpos < (H_DISP/5)*3))
pixel_data <= RED ;
else if((pixel_xpos >= (H_DISP/5)*3) && (pixel_xpos < (H_DISP/5)*4))
pixel_data <= GREEN ;
else
pixel_data <= BLUE ;
end
end
endmoduleverilog
// Descriptions: DVI发送端顶层模块
module dvi_transmitter_top(
input pclk , // pixel clock
input pclk_x5 , // pixel clock x5
input reset_n , // reset
input [23:0] video_din , // RGB888 video in
input video_hsync , // hsync data
input video_vsync , // vsync data
input video_de , // data enable
output tmds_clk_p , // TMDS 时钟通道
output tmds_clk_n ,
output [2:0] tmds_data_p , // TMDS 数据通道
output [2:0] tmds_data_n ,
output tmds_oen // TMDS 输出使能
);
//wire define
wire reset ;
//并行数据
wire [9:0] red_10bit ;
wire [9:0] green_10bit ;
wire [9:0] blue_10bit ;
wire [9:0] clk_10bit ;
//串行数据
wire [2:0] tmds_data_serial ;
wire tmds_clk_serial ;
//*****************************************************
//** main code
//*****************************************************
assign tmds_oen = 1'b1 ;
assign clk_10bit = 10'b1111100000 ;
//异步复位，同步释放
asyn_rst_syn reset_syn(
.reset_n (reset_n ),
.clk (pclk ),
.syn_reset (reset ) //高有效
);
//对三个颜色通道进行编码
dvi_encoder encoder_b (
.clkin (pclk ),
.rstin (reset ),
.din (video_din[7:0] ),
.c0 (video_hsync ),
.c1 (video_vsync ),
.de (video_de ),
.dout (blue_10bit )
);
dvi_encoder encoder_g (
.clkin (pclk ),
.rstin (reset ),
.din (video_din[15:8] ),
.c0 (1'b0 ),
.c1 (1'b0 ),
.de (video_de ),
.dout (green_10bit )
);
dvi_encoder encoder_r (
.clkin (pclk ),
.rstin (reset ),
.din (video_din[23:16] ),
.c0 (1'b0 ),
.c1 (1'b0 ),
.de (video_de ),
.dout (red_10bit )
);
//对编码后的数据进行并串转换
serializer_10_to_1 serializer_b(
.reset (reset ), // 复位,高有效
.paralell_clk (pclk ), // 输入并行数据时钟
.serial_clk_5x (pclk_x5 ), // 输入串行数据时钟
.paralell_data (blue_10bit ), // 输入并行数据
.serial_data_out (tmds_data_serial[0]) // 输出串行数据
);
serializer_10_to_1 serializer_g(
.reset (reset ),
.paralell_clk (pclk ),
.serial_clk_5x (pclk_x5 ),
.paralell_data (green_10bit ),
.serial_data_out (tmds_data_serial[1])
);
serializer_10_to_1 serializer_r(
.reset (reset ),
.paralell_clk (pclk ),
.serial_clk_5x (pclk_x5 ),
.paralell_data (red_10bit ),
.serial_data_out (tmds_data_serial[2])
);
serializer_10_to_1 serializer_clk(
.reset (reset ),
.paralell_clk (pclk ),
.serial_clk_5x (pclk_x5 ),
.paralell_data (clk_10bit ),
.serial_data_out (tmds_clk_serial )
);
//转换差分信号
OBUFDS #(
.IOSTANDARD ("TMDS_33") // I/O电平标准为TMDS
) TMDS0 (
.I (tmds_data_serial[0]),
.O (tmds_data_p[0] ),
.OB (tmds_data_n[0] )
);
OBUFDS #(
.IOSTANDARD ("TMDS_33") // I/O电平标准为TMDS
) TMDS1 (
.I (tmds_data_serial[1]),
.O (tmds_data_p[1] ),
.OB (tmds_data_n[1] )
);
OBUFDS #(
.IOSTANDARD ("TMDS_33") // I/O电平标准为TMDS
) TMDS2 (
.I (tmds_data_serial[2]),
.O (tmds_data_p[2] ),
.OB (tmds_data_n[2] )
);
OBUFDS #(
.IOSTANDARD ("TMDS_33") // I/O电平标准为TMDS
) TMDS3 (
.I (tmds_clk_serial ),
.O (tmds_clk_p ),
.OB (tmds_clk_n )
);
endmoduleverilog
// Descriptions: 异步复位，同步释放，并转换成高电平有效
module asyn_rst_syn(
input clk , //目的时钟域
input reset_n , //异步复位，低有效
output syn_reset //高有效
);
//reg define
reg reset_1 ;
reg reset_2 ;
//*****************************************************
//** main code
//*****************************************************
assign syn_reset = reset_2;
//对异步复位信号进行同步释放，并转换成高有效
always @ (posedge clk or negedge reset_n) begin
if(!reset_n) begin
reset_1 <= 1'b1 ;
reset_2 <= 1'b1 ;
end
else begin
reset_1 <= 1'b0 ;
reset_2 <= reset_1 ;
end
end
endmoduleverilog
// Description : TMDS encoder
`timescale 1 ps / 1ps
module dvi_encoder (
input clkin , // pixel clock input
input rstin , // async. reset input (active high)
input [7:0] din , // data inputs: expect registered
input c0 , // c0 input
input c1 , // c1 input
input de , // de input
output reg [9:0] dout // data outputs
);
////////////////////////////////////////////////////////////
// Counting number of 1s and 0s for each incoming pixel
// component. Pipe line the result.
// Register Data Input so it matches the pipe lined adder
// output
////////////////////////////////////////////////////////////
reg [3:0] n1d ; //number of 1s in din
reg [7:0] din_q ;
//计算像素数据中“1”的个数
always @ (posedge clkin) begin
n1d <=#1 din[0] + din[1] + din[2] + din[3] + din[4] + din[5] + din[6] + din[7];
din_q <=#1 din;
end
///////////////////////////////////////////////////////
// Stage 1: 8 bit -> 9 bit
// Refer to DVI 1.0 Specification, page 29, Figure 3-5
///////////////////////////////////////////////////////
wire decision1;
assign decision1 = (n1d > 4'h4) | ((n1d == 4'h4) & (din_q[0] == 1'b0));
wire [8:0] q_m;
assign q_m[0] = din_q[0];
assign q_m[1] = (decision1) ? (q_m[0] ^~ din_q[1]) : (q_m[0] ^ din_q[1]);
assign q_m[2] = (decision1) ? (q_m[1] ^~ din_q[2]) : (q_m[1] ^ din_q[2]);
assign q_m[3] = (decision1) ? (q_m[2] ^~ din_q[3]) : (q_m[2] ^ din_q[3]);
assign q_m[4] = (decision1) ? (q_m[3] ^~ din_q[4]) : (q_m[3] ^ din_q[4]);
assign q_m[5] = (decision1) ? (q_m[4] ^~ din_q[5]) : (q_m[4] ^ din_q[5]);
assign q_m[6] = (decision1) ? (q_m[5] ^~ din_q[6]) : (q_m[5] ^ din_q[6]);
assign q_m[7] = (decision1) ? (q_m[6] ^~ din_q[7]) : (q_m[6] ^ din_q[7]);
assign q_m[8] = (decision1) ? 1'b0 : 1'b1;
/////////////////////////////////////////////////////////
// Stage 2: 9 bit -> 10 bit
// Refer to DVI 1.0 Specification, page 29, Figure 3-5
/////////////////////////////////////////////////////////
reg [3:0] n1q_m, n0q_m; // number of 1s and 0s for q_m
always @ (posedge clkin) begin
n1q_m <=#1 q_m[0] + q_m[1] + q_m[2] + q_m[3] + q_m[4] + q_m[5] + q_m[6] + q_m[7];
n0q_m <=#1 4'h8 - (q_m[0] + q_m[1] + q_m[2] + q_m[3] + q_m[4] + q_m[5] + q_m[6] + q_m[7]);
end
parameter CTRLTOKEN0 = 10'b1101010100 ;
parameter CTRLTOKEN1 = 10'b0010101011 ;
parameter CTRLTOKEN2 = 10'b0101010100 ;
parameter CTRLTOKEN3 = 10'b1010101011 ;
reg [4:0] cnt ; //disparity counter, MSB is the sign bit
wire decision2, decision3 ;
assign decision2 = (cnt == 5'h0) | (n1q_m == n0q_m);
/////////////////////////////////////////////////////////////////////////
// [(cnt > 0) and (N1q_m > N0q_m)] or [(cnt < 0) and (N0q_m > N1q_m)]
/////////////////////////////////////////////////////////////////////////
assign decision3 = (~cnt[4] & (n1q_m > n0q_m)) | (cnt[4] & (n0q_m > n1q_m));
////////////////////////////////////
// pipe line alignment
////////////////////////////////////
reg de_q, de_reg;
reg c0_q, c1_q;
reg c0_reg, c1_reg;
reg [8:0] q_m_reg;
always @ (posedge clkin) begin
de_q <=#1 de;
de_reg <=#1 de_q;
c0_q <=#1 c0;
c0_reg <=#1 c0_q;
c1_q <=#1 c1;
c1_reg <=#1 c1_q;
q_m_reg <=#1 q_m;
end
///////////////////////////////
// 10-bit out
// disparity counter
///////////////////////////////
always @ (posedge clkin or posedge rstin) begin
if(rstin) begin
dout <= 10'h0;
cnt <= 5'h0;
end else begin
if (de_reg) begin
if(decision2) begin
dout[9] <=#1 ~q_m_reg[8];
dout[8] <=#1 q_m_reg[8];
dout[7:0] <=#1 (q_m_reg[8]) ? q_m_reg[7:0] : ~q_m_reg[7:0];
cnt <=#1 (~q_m_reg[8]) ? (cnt + n0q_m - n1q_m) : (cnt + n1q_m - n0q_m);
end else begin
if(decision3) begin
dout[9] <=#1 1'b1;
dout[8] <=#1 q_m_reg[8];
dout[7:0] <=#1 ~q_m_reg[7:0];
cnt <=#1 cnt + {q_m_reg[8], 1'b0} + (n0q_m - n1q_m);
end else begin
dout[9] <=#1 1'b0;
dout[8] <=#1 q_m_reg[8];
dout[7:0] <=#1 q_m_reg[7:0];
cnt <=#1 cnt - {~q_m_reg[8], 1'b0} + (n1q_m - n0q_m);
end
end
end else begin
case ({c1_reg, c0_reg})
2'b00: dout <=#1 CTRLTOKEN0;
2'b01: dout <=#1 CTRLTOKEN1;
2'b10: dout <=#1 CTRLTOKEN2;
default: dout <=#1 CTRLTOKEN3;
endcase
cnt <=#1 5'h0;
end
end
end
endmoduleverilog
// Descriptions: 用于实现10:1并串转换
`timescale 1ns / 1ps
module serializer_10_to_1(
input reset , // 复位,高有效
input paralell_clk , // 输入并行数据时钟
input serial_clk_5x , // 输入串行数据时钟
input [9:0] paralell_data , // 输入并行数据
output serial_data_out // 输出串行数据
);
//wire define
wire cascade1; //用于两个OSERDESE2级联的信号
wire cascade2;
//*****************************************************
//** main code
//*****************************************************
//例化OSERDESE2原语，实现并串转换,Master模式
OSERDESE2 #(
.DATA_RATE_OQ ("DDR" ), // 设置双倍数据速率
.DATA_RATE_TQ ("SDR" ), // DDR, BUF, SDR
.DATA_WIDTH (10 ), // 输入的并行数据宽度为10bit
.SERDES_MODE ("MASTER" ), // 设置为Master，用于10bit宽度扩展
.TBYTE_CTL ("FALSE" ), // Enable tristate byte operation (FALSE, TRUE)
.TBYTE_SRC ("FALSE" ), // Tristate byte source (FALSE, TRUE)
.TRISTATE_WIDTH (1 ) // 3-state converter width (1,4)
)
OSERDESE2_Master (
.CLK (serial_clk_5x ), // 串行数据时钟,5倍时钟频率
.CLKDIV (paralell_clk ), // 并行数据时钟
.RST (reset ), // 1-bit input: Reset
.OCE (1'b1 ), // 1-bit input: Output data clock enable
.OQ (serial_data_out ), // 串行输出数据
.D1 (paralell_data[0] ), // D1 - D8: 并行数据输入
.D2 (paralell_data[1] ),
.D3 (paralell_data[2] ),
.D4 (paralell_data[3] ),
.D5 (paralell_data[4] ),
.D6 (paralell_data[5] ),
.D7 (paralell_data[6] ),
.D8 (paralell_data[7] ),
.SHIFTIN1 (cascade1 ), // SHIFTIN1 用于位宽扩展
.SHIFTIN2 (cascade2 ), // SHIFTIN2
.SHIFTOUT1 ( ), // SHIFTOUT1: 用于位宽扩展
.SHIFTOUT2 ( ), // SHIFTOUT2
.OFB ( ), // 以下是未使用信号
.T1 (1'b0 ),
.T2 (1'b0 ),
.T3 (1'b0 ),
.T4 (1'b0 ),
.TBYTEIN (1'b0 ),
.TCE (1'b0 ),
.TBYTEOUT ( ),
.TFB ( ),
.TQ ( )
);
//例化OSERDESE2原语，实现并串转换,Slave模式
OSERDESE2 #(
.DATA_RATE_OQ ("DDR" ), // 设置双倍数据速率
.DATA_RATE_TQ ("SDR" ), // DDR, BUF, SDR
.DATA_WIDTH (10 ), // 输入的并行数据宽度为10bit
.SERDES_MODE ("SLAVE" ), // 设置为Slave，用于10bit宽度扩展
.TBYTE_CTL ("FALSE" ), // Enable tristate byte operation (FALSE, TRUE)
.TBYTE_SRC ("FALSE" ), // Tristate byte source (FALSE, TRUE)
.TRISTATE_WIDTH (1 ) // 3-state converter width (1,4)
)
OSERDESE2_Slave (
.CLK (serial_clk_5x ), // 串行数据时钟,5倍时钟频率
.CLKDIV (paralell_clk ), // 并行数据时钟
.RST (reset ), // 1-bit input: Reset
.OCE (1'b1 ), // 1-bit input: Output data clock enable
.OQ ( ), // 串行输出数据
.D1 (1'b0 ), // D1 - D8: 并行数据输入
.D2 (1'b0 ),
.D3 (paralell_data[8] ),
.D4 (paralell_data[9] ),
.D5 (1'b0 ),
.D6 (1'b0 ),
.D7 (1'b0 ),
.D8 (1'b0 ),
.SHIFTIN1 ( ), // SHIFTIN1 用于位宽扩展
.SHIFTIN2 ( ), // SHIFTIN2
.SHIFTOUT1 (cascade1 ), // SHIFTOUT1: 用于位宽扩展
.SHIFTOUT2 (cascade2 ), // SHIFTOUT2
.OFB ( ), // 以下是未使用信号
.T1 (1'b0 ),
.T2 (1'b0 ),
.T3 (1'b0 ),
.T4 (1'b0 ),
.TBYTEIN (1'b0 ),
.TCE (1'b0 ),
.TBYTEOUT ( ),
.TFB ( ),
.TQ ( )
);
endmodule贡献者
dz13718198068
